基于STM32标准库函数的LED流水灯实验

文章目录

基于STM32标准库函数的LED流水灯实验

一、STM32标准库函数简要介绍及与寄存器编程的区别

STM32标准库是一套由STMicroelectronics提供的软件库，用于简化在STM32微控制器上开发应用程序的过程。它包含了许多常用的函数和驱动程序，可用于配置和操作STM32微控制器的各种硬件资源。

STM32标准库函数可以分为几个主要类别：

系统初始化函数：用于初始化系统时钟、中断向量表和其他系统设置。

GPIO函数：用于配置和操作通用输入/输出端口，包括设置引脚方向、读取和写入引脚状态等。

外设驱动函数：用于配置和操作各种外设，如串口、SPI、I2C等。这些函数包括初始化外设、发送和接收数据等。

中断处理函数：用于配置和处理中断。它们允许您定义中断服务函数，并将其与特定的中断源关联起来。

与寄存器编程相比，STM32标准库函数的主要优势在于简化了开发过程。使用标准库函数，您可以通过调用封装好的函数来配置和操作硬件资源，而无需直接访问寄存器。这样可以减少编写大量底层代码的工作量，并提高开发效率。

二、STM32标准库函数工程模板的建立

2.1 新建工程

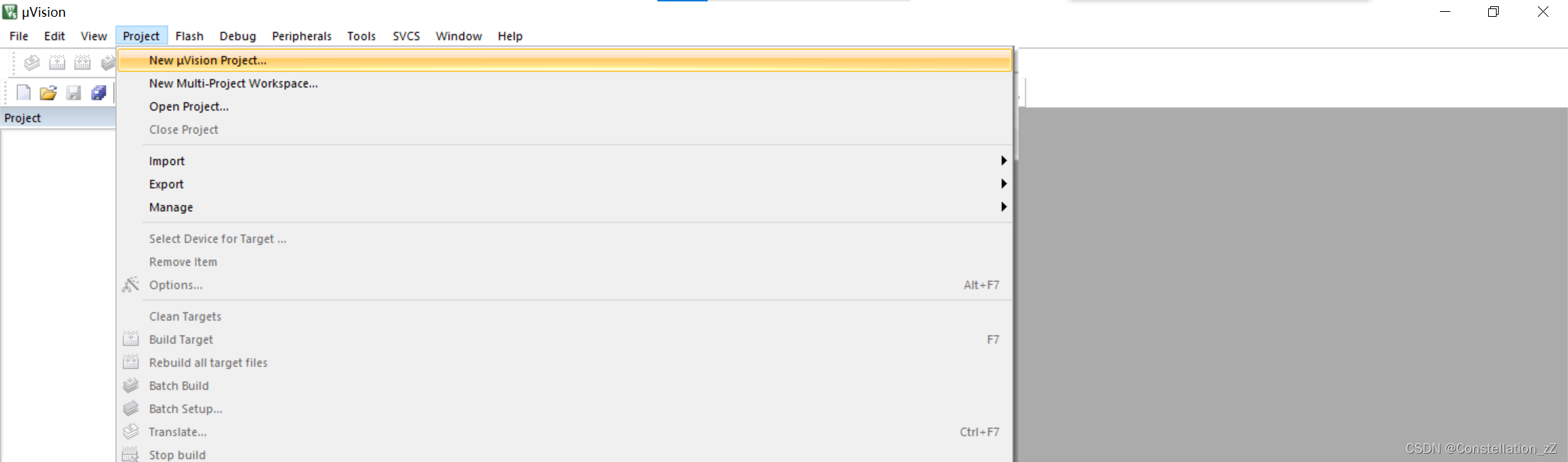

我们首先打开keil MDK，点击“NEW PROJECT"

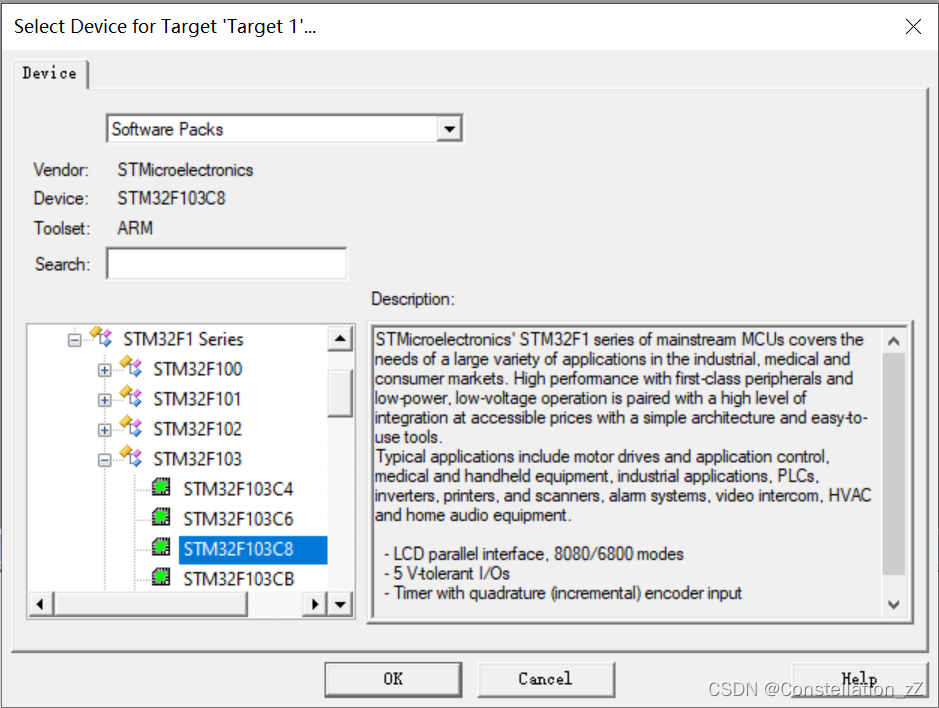

命名好工程名字，文件路径。（建议工程名字使用英语）。完成后，选择STM32F103C8T6。
在这里插入图片描述

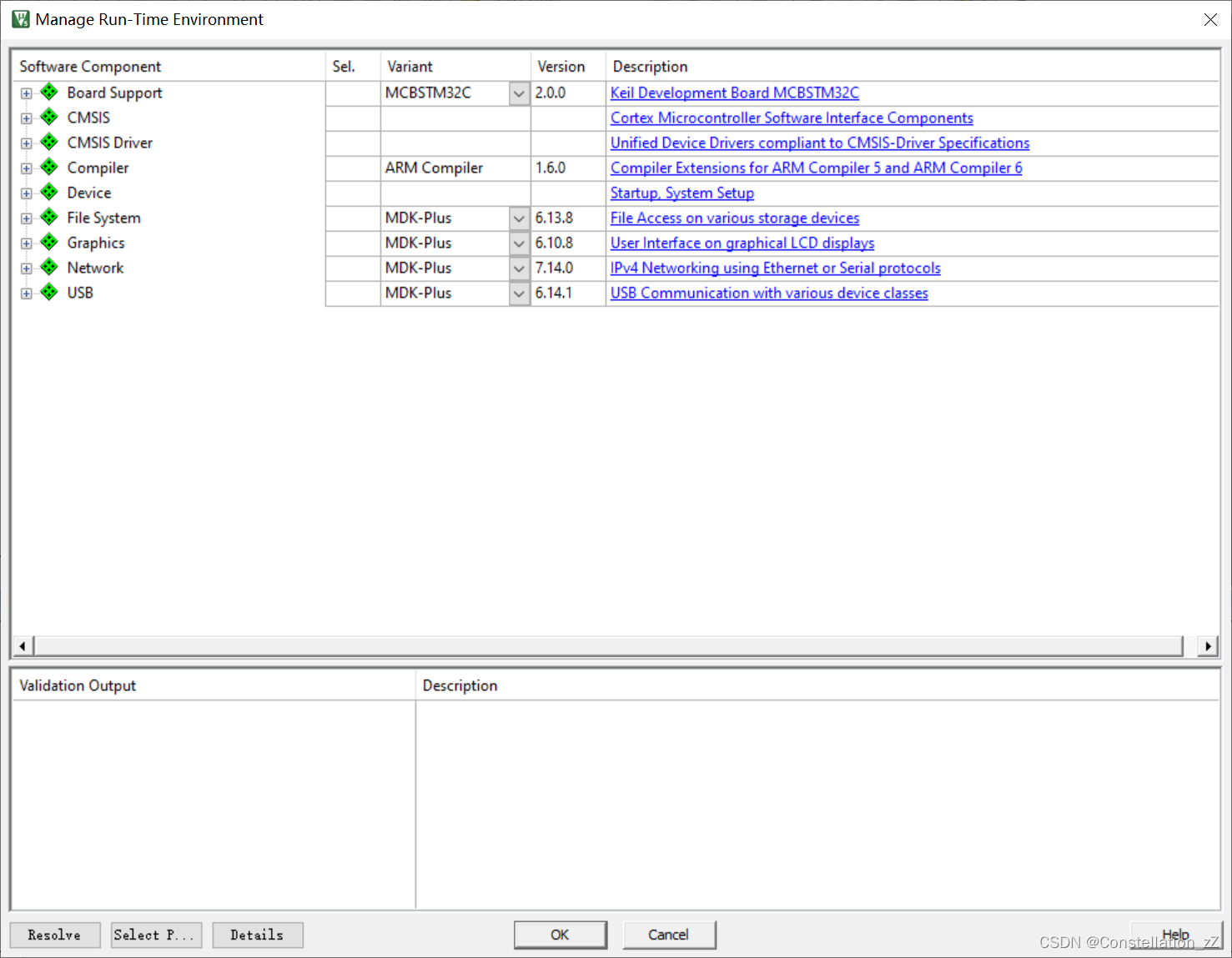

随后弹出来的这个界面不用管，直接取消掉。这个是用它自带的library添加所需库函数。但是我试了很多次发现文件总是缺少一些，所以就自己手动添加了。

在这里插入图片描述

2.2 新建组与库函数文件的添加

进入工程界面，点击魔术棒右边的三个箱子的图案。这是用来管理分组的。

在这里插入图片描述

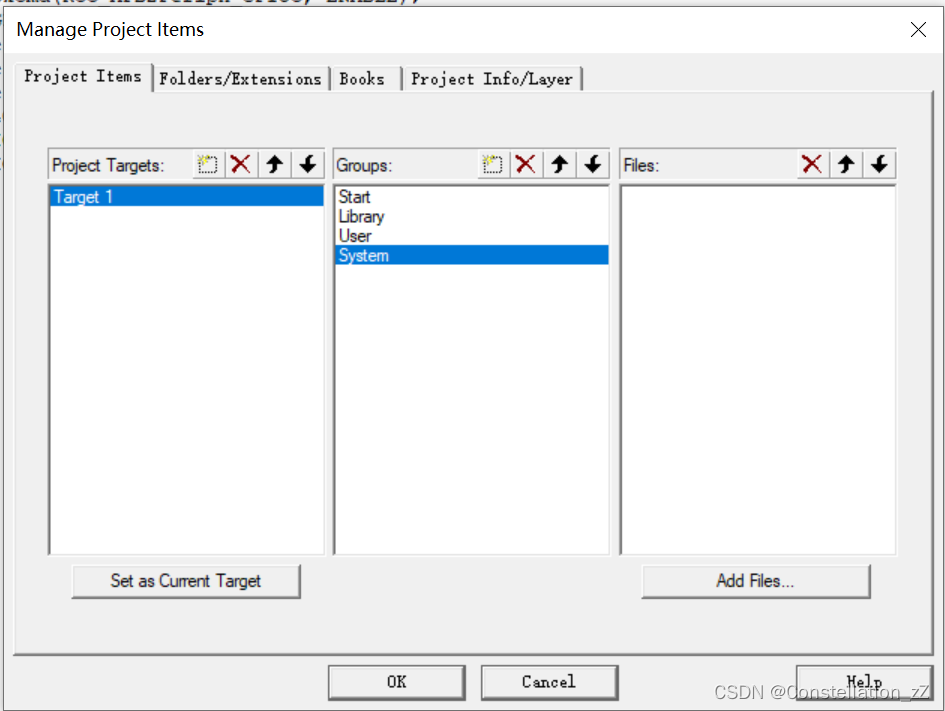

进入管理界面，在中间添加四个组，名字命名为Start，Library，User，System。

在这里插入图片描述

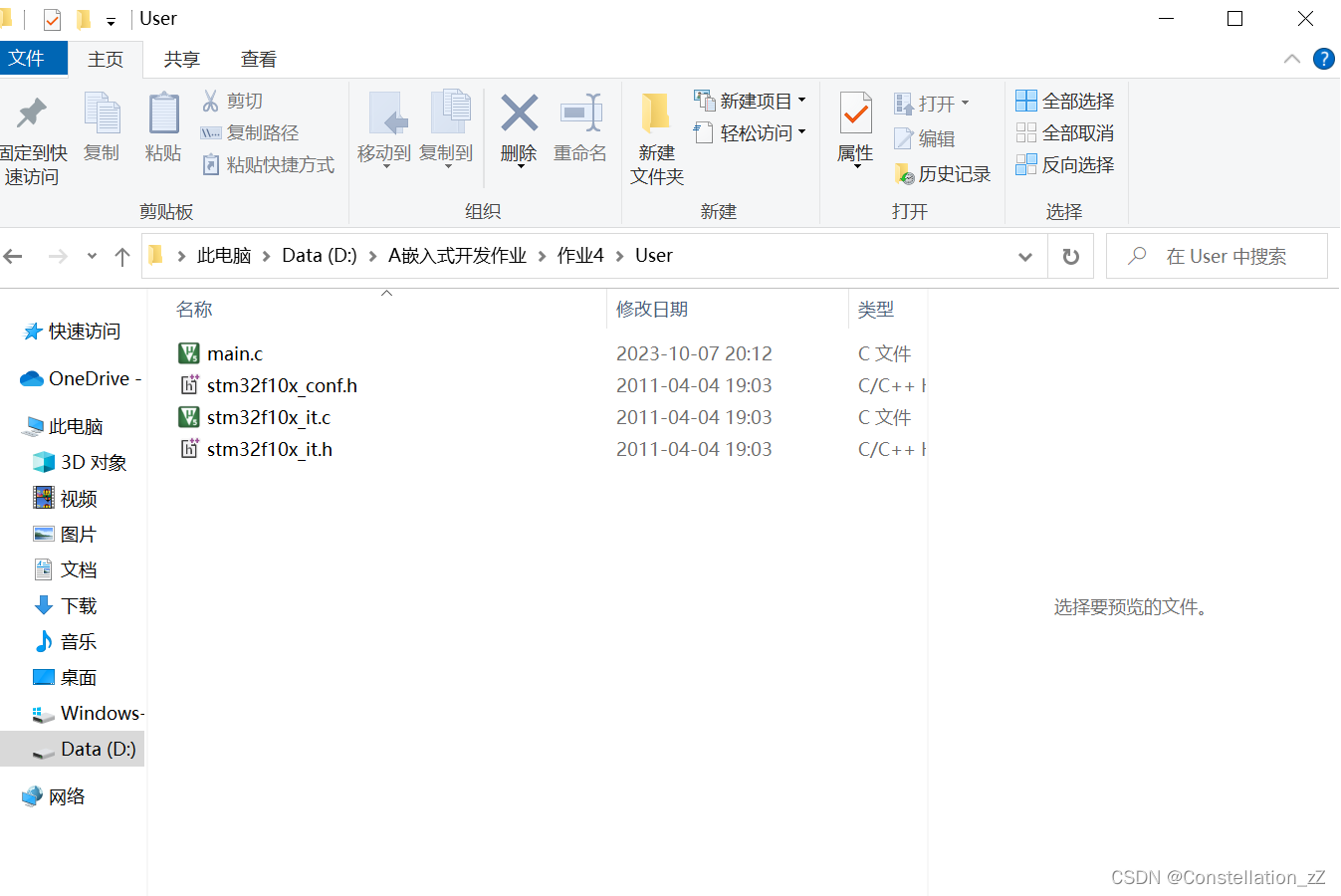

同时，我们在工程对应文件夹中也新建同名的这些文件。

所有配置函数需要在ST官网进行下载：https://www.st.com/zh/embedded-software/stm32-standard-peripheral-libraries.html

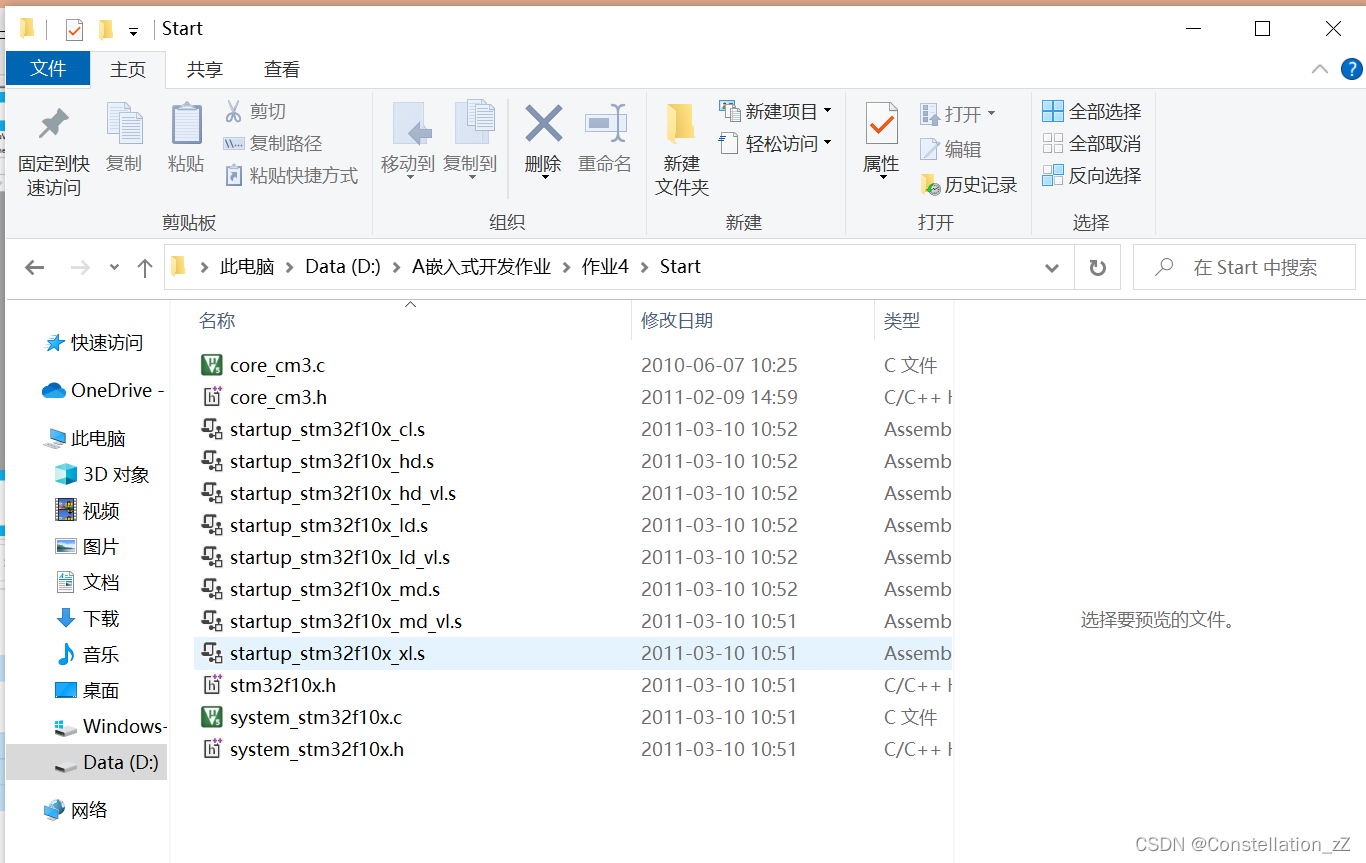

在Start本地文件夹中，我们存放STM32编程所需的启动库函数，所需列表如下。（Startup函数只需选用.md那一项即可，但全部添加也没有什么问题，只是我们只用那个文件而已）

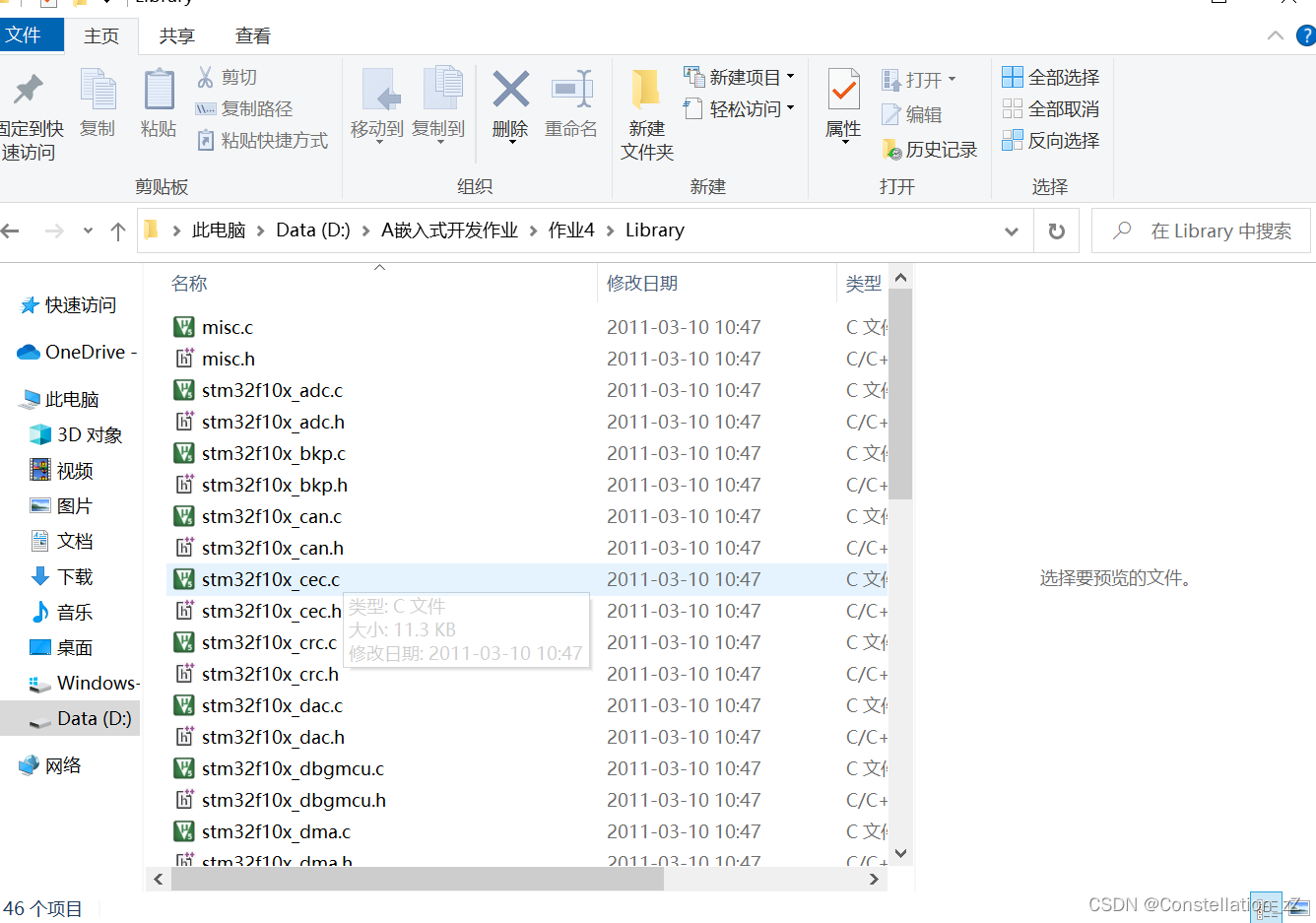

在Library本地文件夹中，我们存放STM32编程所需的应用库函数，包括GPIO,中断，定时，看门狗等等源函数。我们如果想要使用这些功能，直接找到里面对应的函数，根据函数的定义进行规范调用即可。

在User本地文件夹中，我们存放STM32内核函数以及我们的主函数。

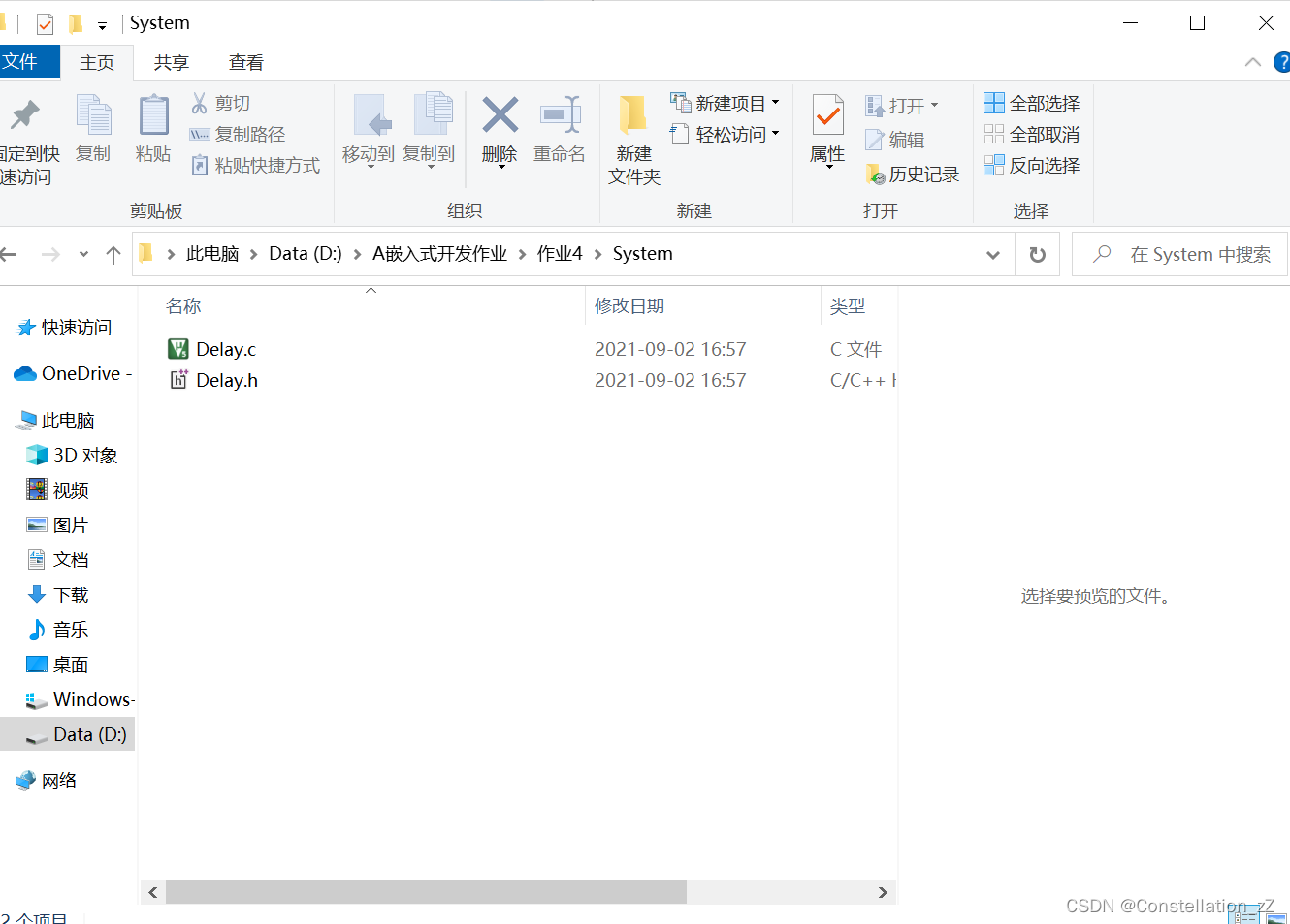

在System本地文件夹中中，我们存放我们自己想定义和配置的函数。这也是满足模块化编程的需要。如果所有函数都挤在main函数中，就会显得很乱没有逻辑性。所以我们把一些函数单独分组放在一起，写上头文件，在使用时在主函数中单独调用即可。在这里我们需要配置一个延时函数Delay。

我们还需要修改一下头文件路径，这样编译器才能找到我们所添加的函数

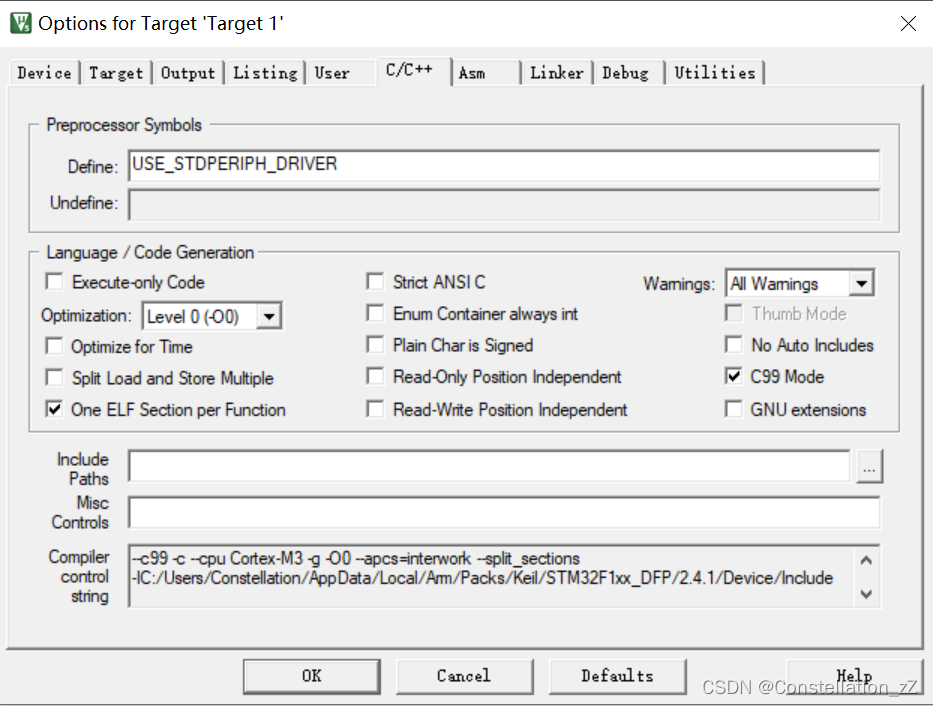

点击魔术棒，选择C/C++,在“Define”栏中写上如下字符

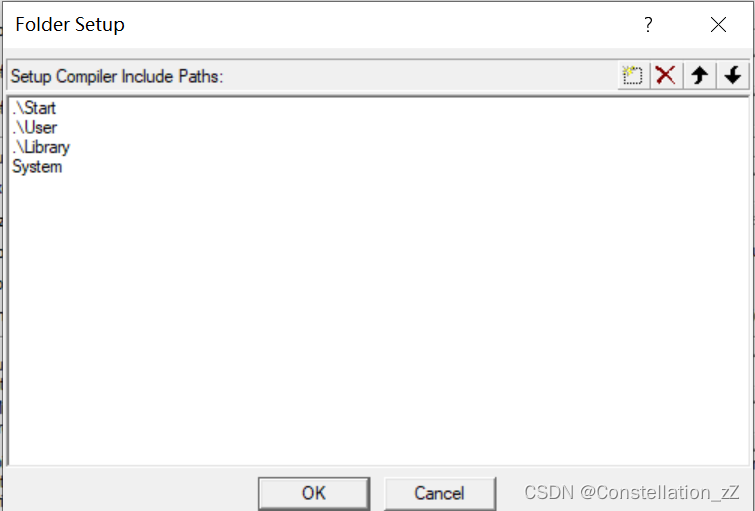

随后点开“Include Paths”右边的三个点，在窗口中将我们的Start，Library，System，User文件都添加进去。

在这里插入图片描述

如果没有添加，编译器会报错找不到文件，所以这一步非常重要！！

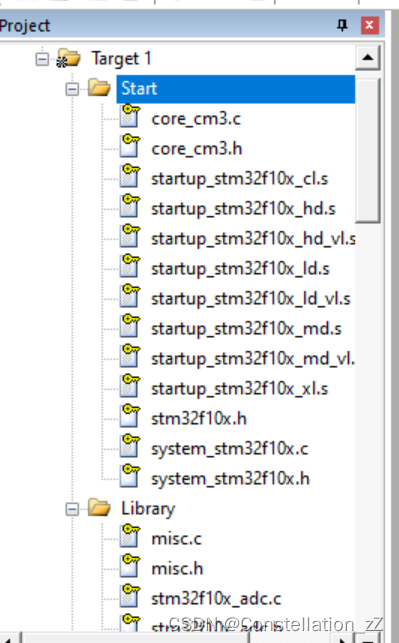

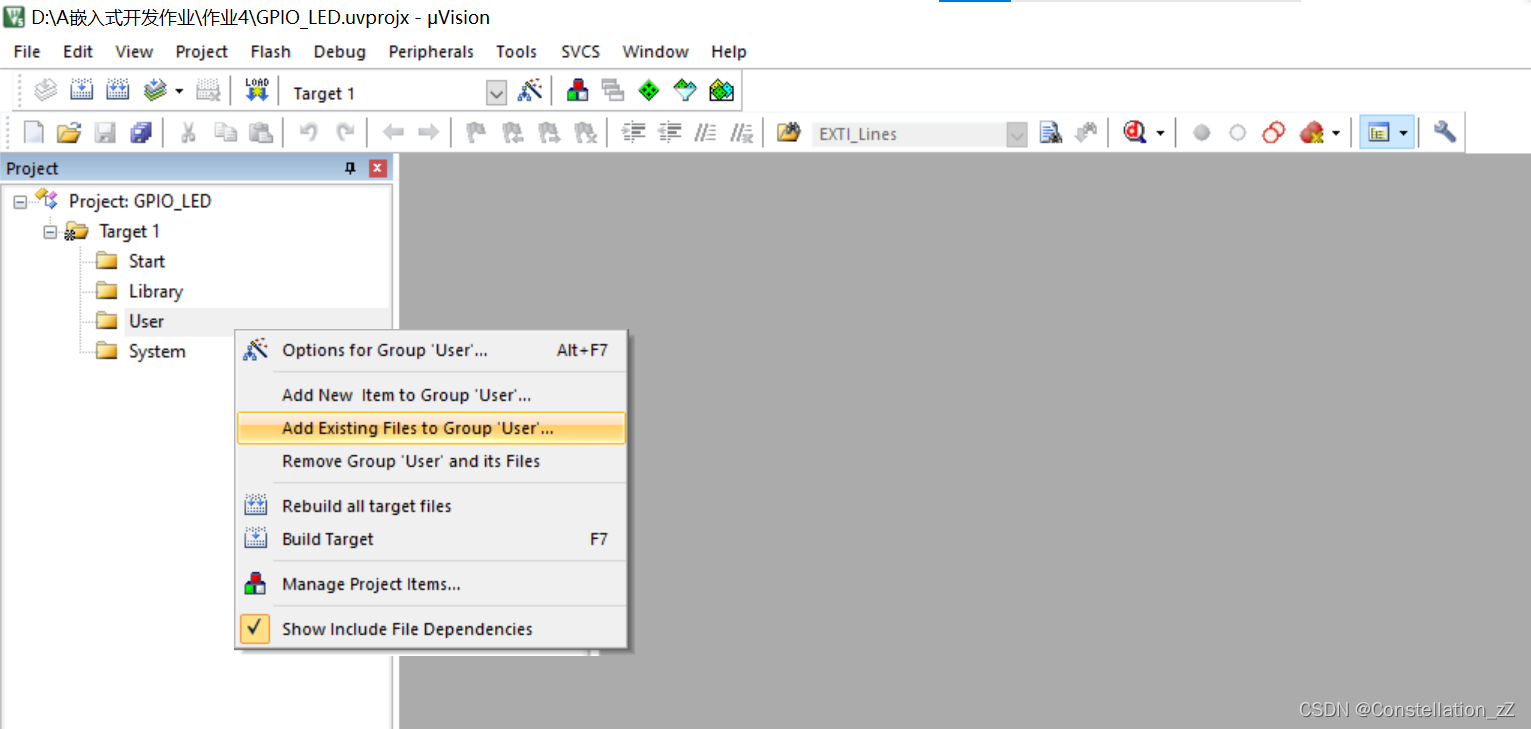

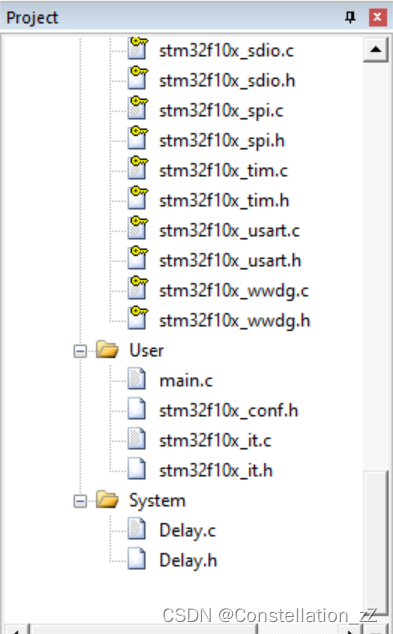

然后我们在keil中点击每个组，将本地文件夹里对应的文件添加到组里面，添加结果如下所示
在这里插入图片描述

我们最后在主函数中写上头文件，写上主函数和while循环。进行编译。如果没有错，说明工程建立成功了。

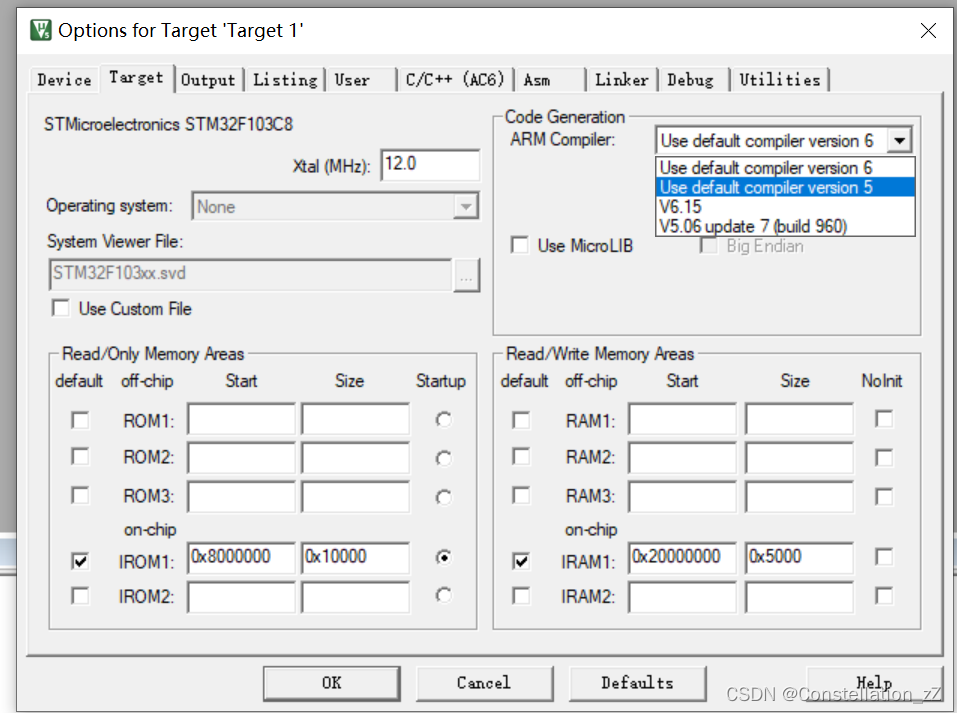

**常见问题（猜测）：**有很多的报错有可能是编译器版本不对。我们这里使用的是V5编译器，在魔术棒中，选择"Target"，进行设置

在这里插入图片描述

三、LED流水灯实验

3.1 配置GPIO口点灯基本步骤

跟寄存器方式配置GPIO口类似，标准库函数配置GPIO口也分为以下三个步骤：

1. 设置GPIO口时钟，处于使能状态

首先我们需要开启GPIO的时钟，这样GPIO才能被打开并被正常使用。在寄存器方式编程中，我们需要找得到APB2使能寄存器的地址，查找手册才能知道端口的地址，十分的繁琐很麻烦。而在标准库函数中，我们只需要调用开启时钟的函数即可。在STM32中，调用APB2使能配置的函数为

void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)

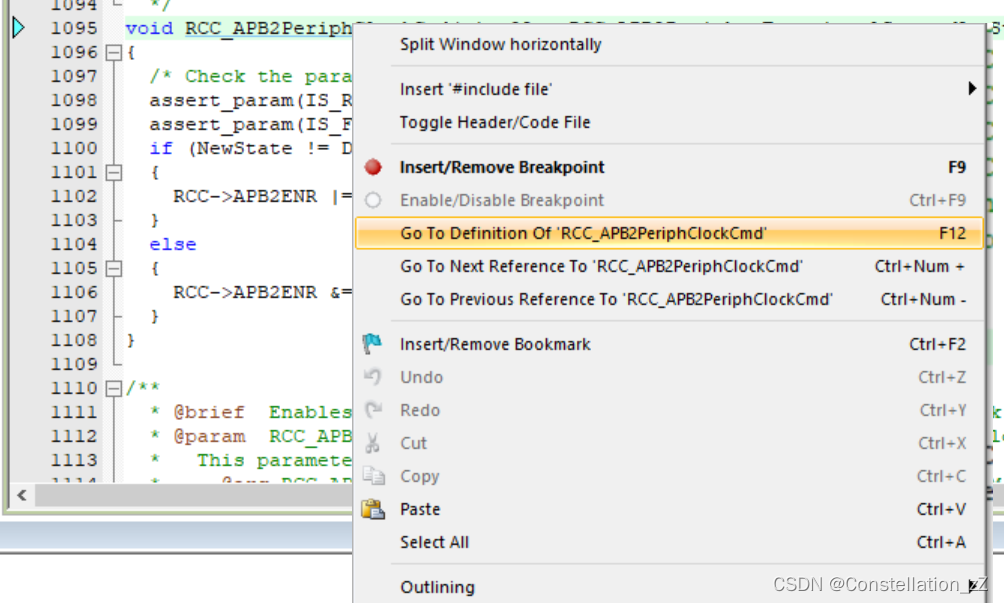

我们可以右键查找函数的定义

在这里插入图片描述

根据注释可知，第一个参数 uint32_t RCC_APB2Periph，是指定的端口，我们这里使用GPIOA，故在主函数中写 RCC_APB2Periph_GPIOA。第二个参数是指定端口使能还是失能，我们选择使能，填上 ENABLE。完整调用如下
