CWDM 技术应用

近期在负责建设北京城域网，目前城域网采购的设备为DWDM密波设备，但其价格昂贵。为降低设备采购成本，以及提升现有裸纤利用率，经过对于CWDM和DWDM设备的各方面对比。CWDM可以满足需求，并且可以大幅度降低设备采购成本。



CWDM 技术的概念：



CWDM是一种面向城域网接入层的低成本WDM传输技术。从原理上讲，CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备



CWDM 技术的名词解释：



1. WDM Wavelength Division Multiplexer ，波分复用器
2. CWDM Coarse Wavelength Division Multiplexer ，稀疏波分复用器，也称粗波分复用器
3. DWDM Dense Wavelength Division Multiplexer ，密集波分复用器







CWDM技术优点：

1. 设备采购成本低
2. 降低网络的运营成本。CWDM设备体积小，一般只占用1U的机柜空间，降低机柜空间租用成本。功耗低降低电力支出。维护简单，而且由于支出波长数量较小，因此需要备件少量小，减少备件支出成本
3. CWDM设备对光纤资源没有特殊的要求，G.652、G.653、G.655光纤均可使用，可充分利用现有的光纤
4. CWDM系统可以显著提高光纤的传输容量，提高现有光缆资源的利用率。
5. CWDM具有速率和协议透明性，这使之更适应城域网高速数据业务的发展。城域网中有许多不同协议和不同的速率的业务，CWDM提供了在一根光纤上提供不同速率的、对协议透明的传输通道，如以太网、ATM、POS、SDH等，而且CWDM的透明性和分插复用功能可以允许使用者直接上下某一个波长，而不用转换原始信号的格式
6. 对于城域业务来讲，灵活性极高，特别是业务提供速度和随着业务发展进行扩展的能力非常重要。利用CWDM技术可以在1天或者几个小时的时间内为用户开通业务



CWDM技术缺点：

1. CWDM 技术的最大问题是DWDM设备的成本优势仍不够明显，主要体现在光模块上面，基本和DWDM的价格一致。主要原因是由于市场规模不大，供应商的出货量不大，所以器件成本优势不明显
2. 目前的CWDM设备支持的光通道（波长）数目较少不超过8个，主要是E波段的光收发模块制造工艺还不成熟
3. 更高速率和更远传输距离的CWDM系统存在很多技术问题，比如10G系统的色散问题、超宽带光放大技术









CWDM技术的应用：



1. 网络扩容和升级: 可以将任意输入光波长转换为固定的ITU-CWDM输出光波长, 在一根光纤里同时传输多达十几路的光信号, 大大扩充光纤的传输容量和利用率, 节省铺设光缆的时间和成本, 在开通新业务时不影响原有业务.
2. 各类信号混合传输: 适用于10Mb/s～10Gb/s速率内的SDH、ATM、以太网、光纤通道设备升级改造、长距离线路中继, 模拟信号的传输, 以及数字和模拟信号在一根光纤中的混合传输.
3. 模式转换: 可完成单模光波转换成任意单模、多模光波, 适用于各种复杂的网络情况.
4. 波长转换：完成单模、多模光波任意波长转换成CWDM波长，或将一个CWDM波长转换为另一个任意波长, 传输距离可达几百公里.
5. 光中继：可将多个cwdm串联以增加传输距离(可达数百公里).
6. 安全组网: 利用cwdm可在单对光纤中组成多个在物理通道上相互隔离虚拟光网(OPN), 使网络完全免受所有软件病毒和黑客的攻击, 其安全性远高于通用的VPN, 尤其适用于政府, 公安, 银行等领域.

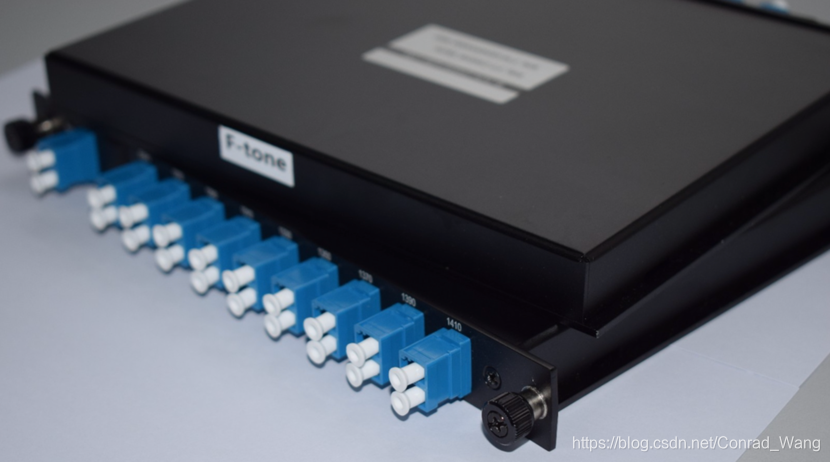

CWDM 设备图片：

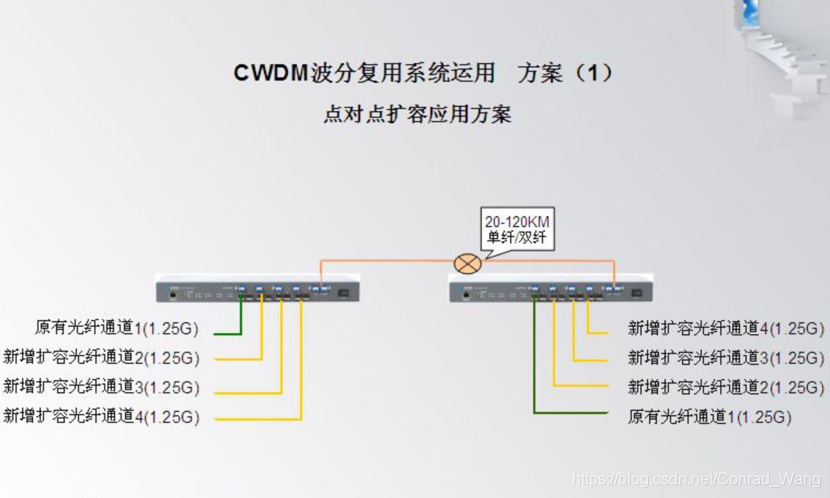

CWDM 波分设备的典型应用：

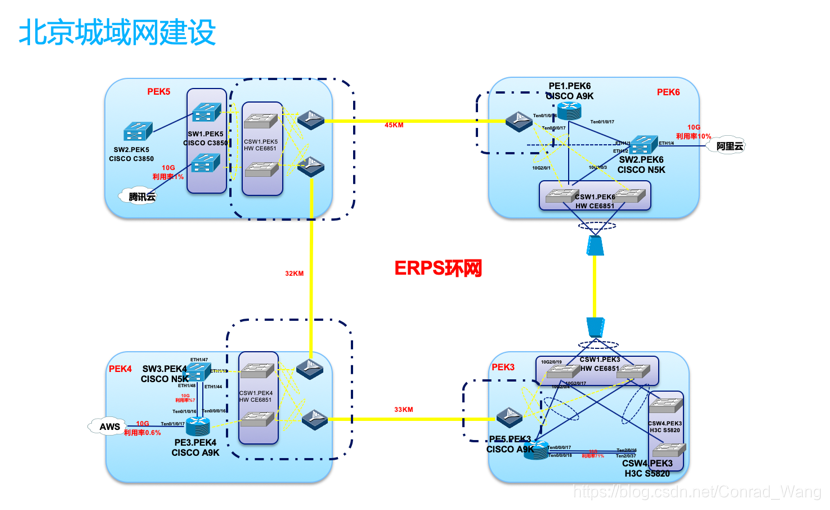

城域网建设案例：
