STM32学习笔记（连载、持续更新）第1章 STM32介绍

第1章 STM32介绍 本文均以STM32F103ZET6为例 其它章节文章末尾有链接

一.STM32是什么

STM32系列专为要求高性能、低成本、低功耗的嵌入式应用设计的ARM Cortex®-M0，M0+，M3, M4和M7内核。

1. ST： 代表一个意法半导体的公司（ST公司）。
2. M： 微控制器单词的一个缩写，标识微控制器。
3. 32： 代表是一个32位的芯片。

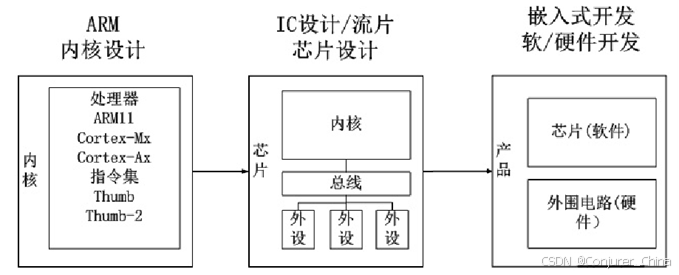

二、STM32与ARM关系

1. ARM： 内核设计
2. STM32： IC设计（芯片设计厂商）
3. 用户： 嵌入式开发
4. ST公司设计后，将整个内核和外设进行封装，就会得到STM32芯片
5. 用户基于芯片进行开发
6. STM32的芯片，基于ARM的核，所以，可以基于STM32开发，也可以基于ARM开发

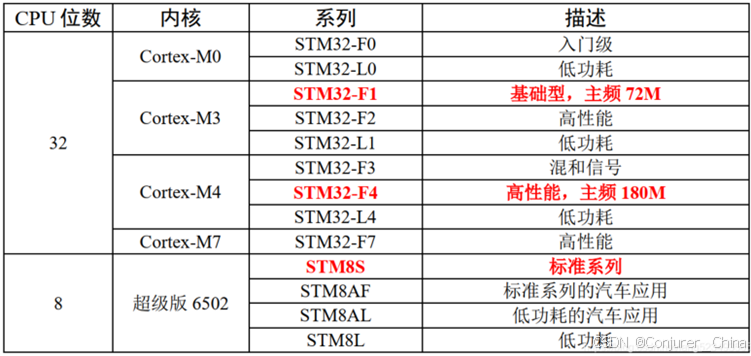

三、STM32分类

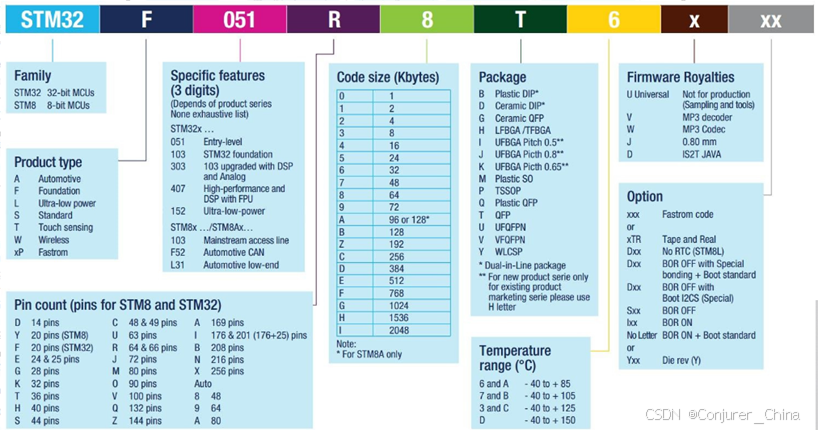

四、STM32命名规则

用STM32F103ZET6举例

1. STM32： 公司的一个32位的产品
2. F： 产品类型
3. 103： STM32基础型的一个芯片
4. Z： 代表引脚数量
5. E： 代表存储容量
6. T： 代表封装（封装方式）
7. 6： 代表温度范围

五、STM32F103ZET6芯片

1. 芯片上记录这关于芯片的详细信息
2. 红色方框圈住的这个小圆点代表引脚的起始点，对应的就是第一个引脚，即蓝色方框圈住的引脚
3. 芯片的引脚排列是逆时针排列的

六、STM32F103ZET6芯片资源

1. 内核： 32位 高性能ARM Cortex-M3处理器。时钟：高达72M,实际还可以超频一点。单周期乘法和硬件除法。
2. IO口： 144引脚 112个IO（其余一部分是电源引脚），大部分IO口都耐5V(模拟通道除外)，支持调试：SWD和JTAG，SWD只要2根数据线。
3. 存储器容量： 512K FLASH，64K SRAM。
4. 时钟
   • 复位和电源管理
   • 外部高速晶振（4-16M）
   • 内部高速晶振（8M）
   • 内部低速晶振（40K，供看门狗使用）
   • PLL倍频（能让8M达到72M）
   • 32.768K的晶振，是供给RTC的时钟源
5. 低功耗
6. ADC
   • 3个12位的ADC，有21个外部测量通道
7. DAC
   • 2个12位的DAC
8. DMA
   • 减轻CPU的压力，传输走DMA通道
   • 12个DMA通道
9. 定时器
   • 定时计数
   • PWM输出
   • 输入捕获
   • 有11个定时器，2个基本定时器，4个通用定时器，2个高级定时器（电机控制方面），1个系统定时器（进行延时），2个看门狗定时器
10. 通信接口
    • 2个硬件I2C接口
    • 5个串口
    • 3个SPI接口
    • 1个CAN（汽车领域广泛使用）
    • 1个USB的从机接口
    • SDIO接口（和SD卡通信）

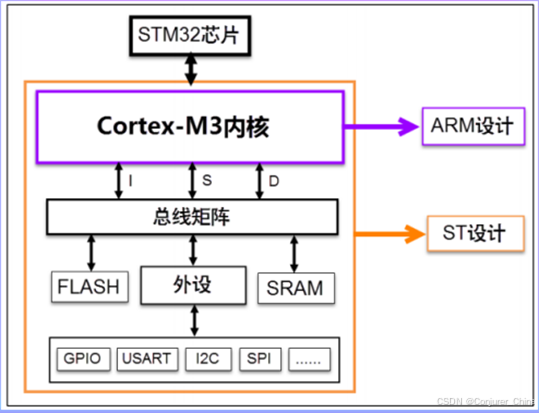

七、系统架构

1. 紫色框起来的部分是由ARM公司进行设计
2. ST公司将内核和外设进行打包封装，构成STM32的一个芯片

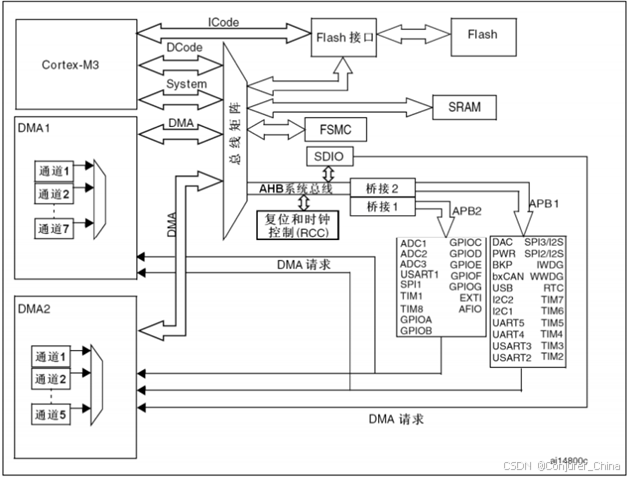

系统内部架构

1. 按照单元划分：驱动单元和被驱动单元
   • 驱动单元：Cortex-M3，总线（Dcode，System，DMA），DMA1，DMA2
   • 被驱动单元：Flash，SRAM，FSMC，AHB桥

八、STM32能做什么及就业前景如何

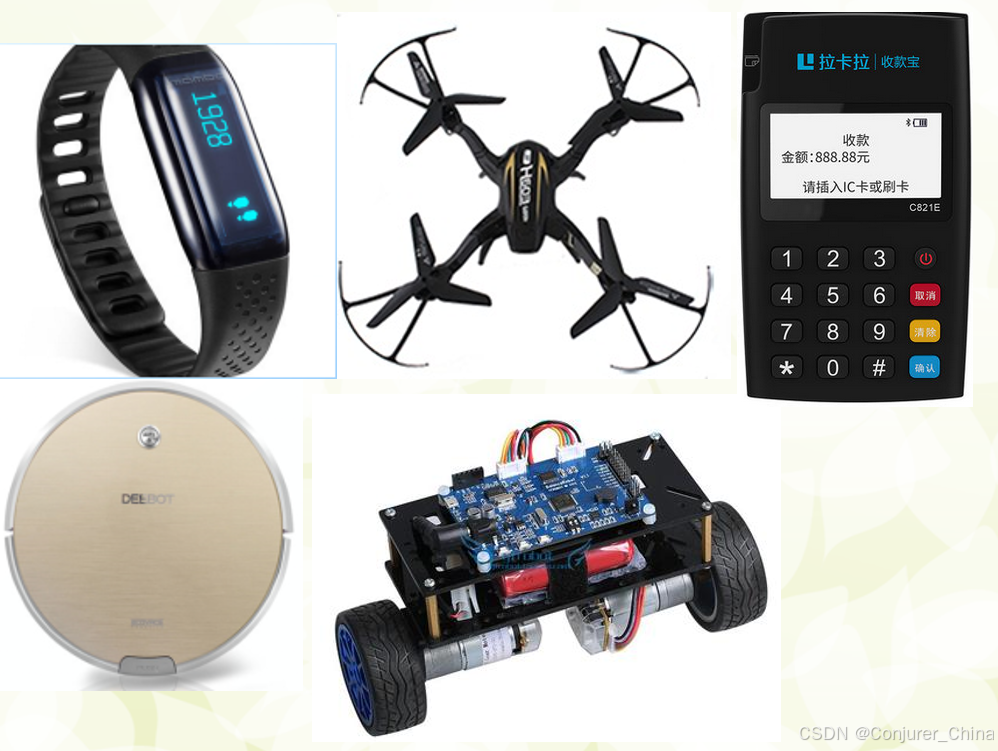

STM32能做什么

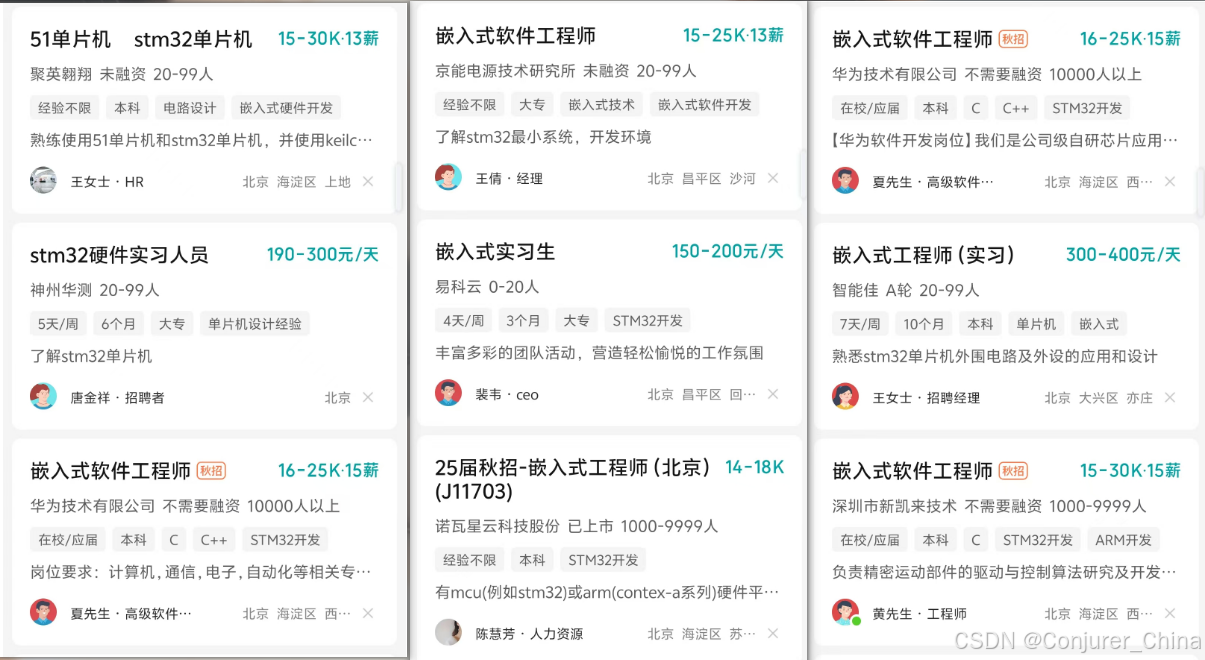

就业前景

九、STM32学习内容

1. 基本外设：GPIO输入输出，外部中断，定时器，串口
2. 基本外设接口：SPI,IIC,WDG, FSMC,ADC/DAC，SDIO等
3. 高级功能应用
   • 在STM32上运行操作系统（FreeRTOS，RT-Thread，UCOS）
   • 文件系统（FATFS）
   • 做美观界面（EMWIN，LittleVGL）
4. C语言能力要加强（基础内容，指针，结构体）
5. 多动手编程
6. 遇到问题多查资料多浏览论坛（尽量不要用百度）
   • 普中科技论坛：www.prechin.net
   • ST官方论坛：www.stmcu.org
   • 优快云
7. 外设控制基本不变，但是你真正要掌握的就是逻辑控制
