【C51】Keil中的C51心形流水灯项目：硬件设计、软件实现与Proteus仿真

这篇博客将介绍如何在Keil中建立C51心形流水灯项目，包括硬件设计、软件实现和在Proteus中的电路仿真。通过详细的步骤指导和代码解释

1. 在keil中建立项目

当您想在Keil中建立一个项目时，首先需要打开Keil软件。然后按照以下步骤进行操作：

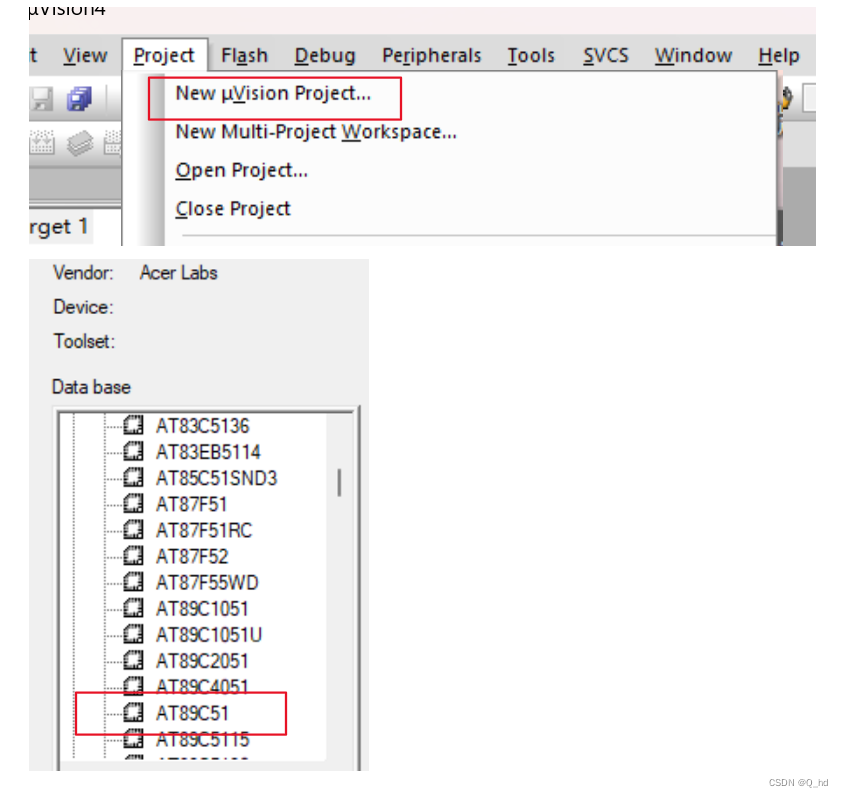

1. 从菜单栏选择“Project”，然后点击“New Project”。
2. 在弹出的对话框中选择保存项目的路径，并为项目命名。
3. 在“Device”选项卡中选择您使用的单片机型号。
4. 点击“OK”按钮创建项目。

接下来，在Keil中添加源文件和配置编译选项：

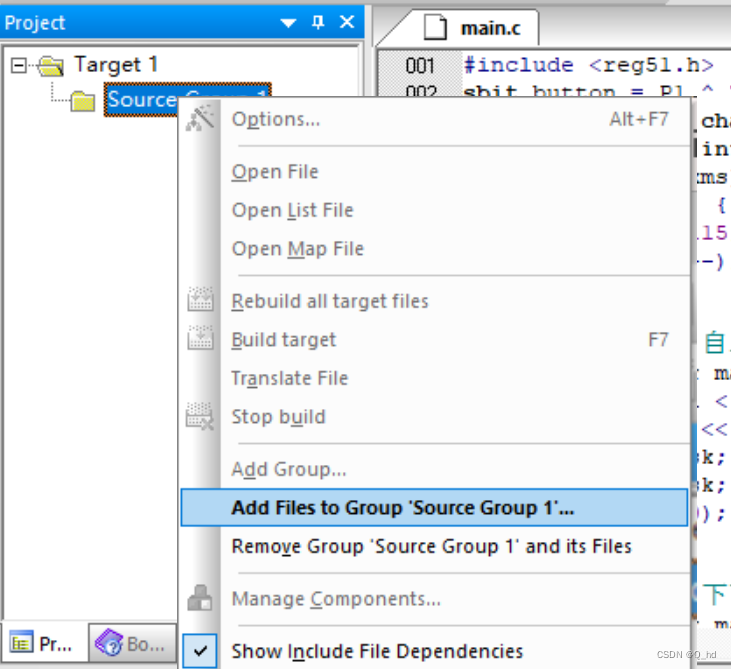

1. 在左侧的“Project”窗口中，右键点击项目名称，然后选择“Add New Item to Group”。
2. 在弹出的对话框中选择要添加的源文件，并点击“Add”按钮。

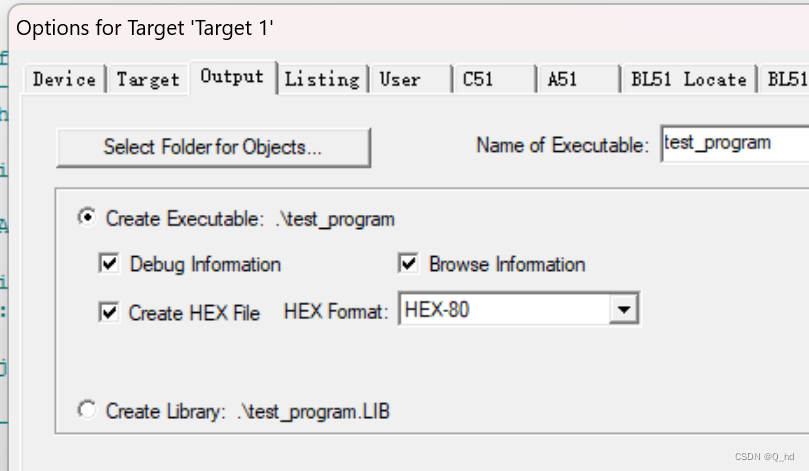

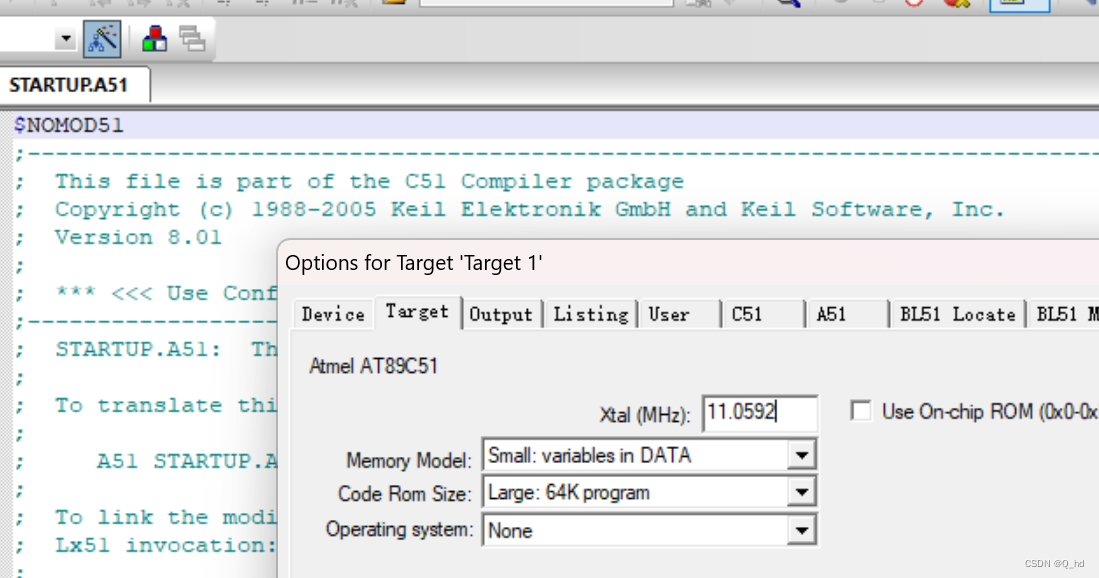

3. 右键点击源文件，在弹出菜单中选择“Options for Source ‘filename.c’”。
4. 在弹出的对话框中，您可以配置编译选项，例如优化级别、调试信息等。 配置完成后，点击“OK”按钮。

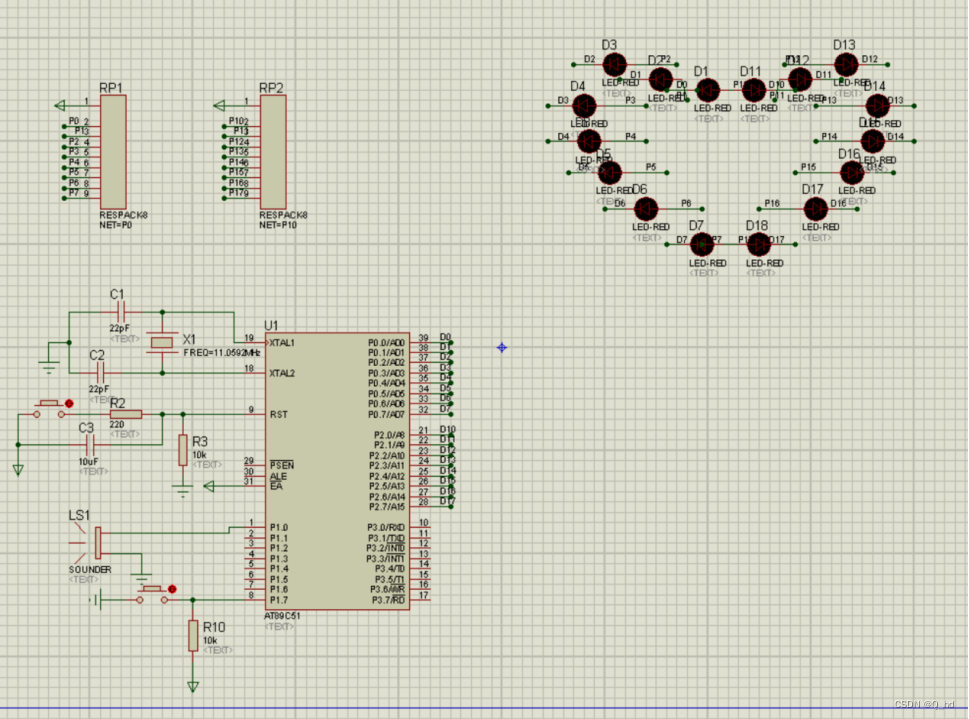

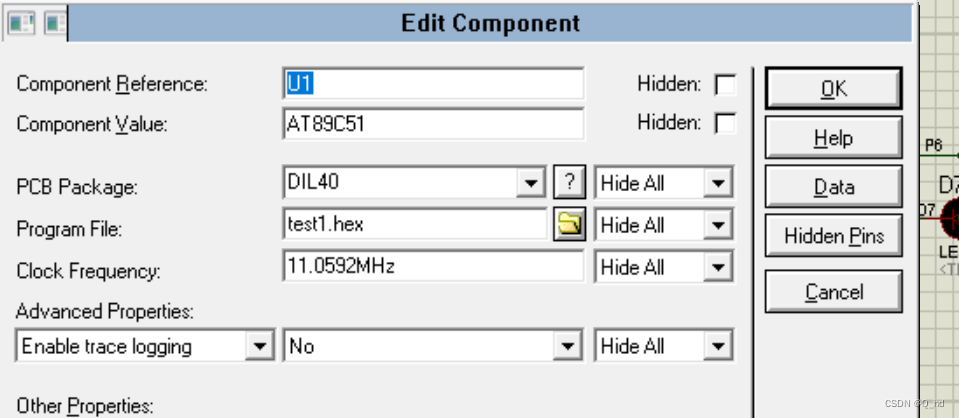

2. 在proteus中画好电路图

3. 源代码

// main.c
#include <reg51.h>
sbit button = P1 ^ 7;
typedef unsigned char uchar;
typedef unsigned int uint;
void delay(uint xms) {
	while (xms--) {
		int i = 115;
		while (i--);
	}
}
void down() { // 自上而下
	char i; uchar mask;
	for (i = 0; i < 8; ++i) {
		mask = 1 << i;
		P0 = ~mask;
		P2 = ~mask;
		delay(500);
	}
}
void up() { // 自下而上
	char i; uchar mask;
	for (i = 7; i >= 0; --i) {
		mask = 1 << i;
		P0 = ~mask;
		P2 = ~mask;
		delay(500);
	}
}
void rotateR() { // 顺时针
	char i; uchar mask;
	for (i = 7; i >= 0; --i) {
		mask = 1 << i;
		P0 = ~mask;
		delay(500);
	}
	P0 = 0xFF;
	for (i = 0; i < 8; ++i) {
		mask = 1 << i;
		P2 = ~mask;
		delay(500);
	}
	P2 = 0xFF;
}
void rotateL() { // 逆时针
	char i; uchar mask;
	for (i = 0; i < 8; ++i) {
		mask = 1 << i;
		P0 = ~mask;
		delay(500);
	}
	P0 = 0xFF;
	for (i = 7; i >= 0; --i) {
		mask = 1 << i;
		P2 = ~mask;
		delay(500);
	}
	P2 = 0xFF;
}
void blink(int n) { // 闪烁
	uchar mask1 = 0xFF, mask2 = 0x00;
	while (n--) {
		P0 = P2 = mask2;
		delay(500);
		P0 = P2 = mask1;
		delay(500);
	}
}
void right() { //自左向右
	char i, j; uchar mask1, mask2;
	for (i = 3, j = 4; i >= 0; --i, ++j) {
		mask1 = 1 << i;
		mask2 = 1 << j;
		P0 = ~(mask1 | mask2);
		delay(500);
	}
	P0 = 0xFF;
	for (i = 0, j = 7; i <= 3; ++i, --j) {
		mask1 = 1 << i;
		mask2 = 1 << j;
		P2 = ~(mask1 | mask2);
		delay(500);
	}
	P2 = 0xFF;
}
void left() { //自右向左
	char i, j; uchar mask1, mask2;
	for (i = 3, j = 4; i >= 0; --i, ++j) {
		mask1 = 1 << i;
		mask2 = 1 << j;
		P2 = ~(mask1 | mask2);
		delay(500);
	}
	P2 = 0xFF;
	for (i = 0, j = 7; i <= 3; ++i, --j) {
		mask1 = 1 << i;
		mask2 = 1 << j;
		P0 = ~(mask1 | mask2);
		delay(500);
	}
	P0 = 0xFF;
}
void main() {
	while (1) {
		up();
		blink(3);
		down();
		blink(3);
		right();
		blink(3);
		left();
		blink(3);
		rotateR();
		blink(3);
		rotateL();
		blink(3);
	}
}

4. 实现效果

https://live.youkuaiyun.com/v/371088?spm=1001.2014.3001.5501

c51_心形流水灯
