【Mybatis框架结构与工作流程】

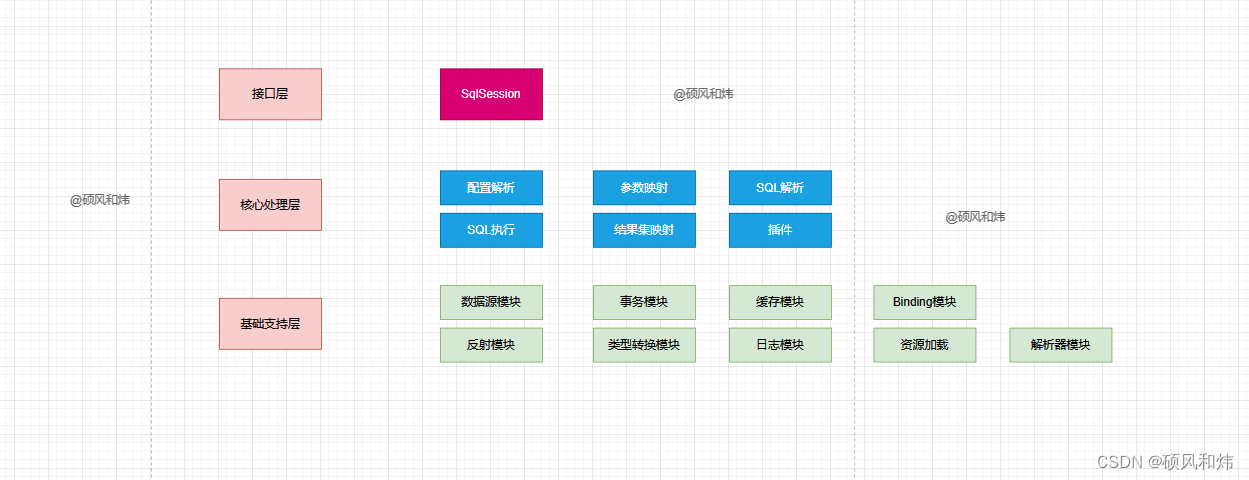

一.首先大家要从宏观上了解Mybatis的整体框架分为三层，分别是基础支持层、核心处理层、和接口层。

如下图所示:

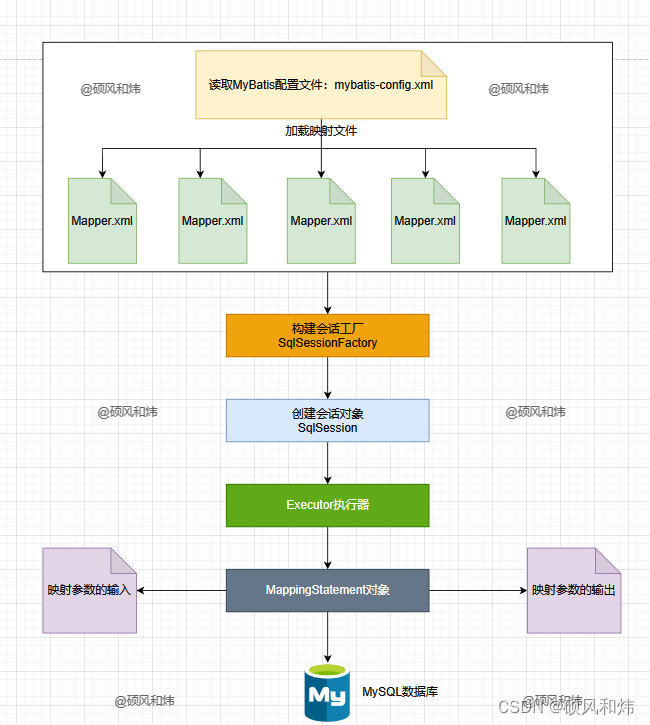

二.MyBatis框架主要工作流程图

如下图所示:

1. 读取 MyBatis 配置文件：mybatis-config.xml 为 MyBatis 的全局配置文件，配置了 MyBatis 的运行环境等信息，例如数据库连接信息。
2. 加载映射文件。映射文件即 SQL 映射文件，该文件中配置了操作数据库的 SQL 语句， 需要在 MyBatis 配置文件 mybatis-config.xml 中加载。mybatis-config.xml 文件可以加 载多个映射文件，每个文件对应数据库中的一张表。
3. 构造会话工厂：通过 MyBatis 的环境等配置信息构建会话工厂 SqlSessionFactory。
4. 创建会话对象：由会话工厂创建 SqlSession 对象，该对象中包含了执行 SQL 语句的所有方法。
5. Executor 执行器：MyBatis 底层定义了一个 Executor 接口来操作数据库，它将根据 SqlSession 传递的参数动态地生成需要执行的 SQL 语句，同时负责查询缓存的维护。
6. MappedStatement 对象：在 Executor 接口的执行方法中有一个 MappedStatement 类型的参数，该参数是对映射信息的封装，用于存储要映射的 SQL 语句的 id、参数等信息。
7. 输入参数映射：输入参数类型可以是 Map、List 等集合类型，也可以是基本数据类型和 POJO 类型。输入参数映射过程类似于 JDBC 对 preparedStatement 对象设置参数的过 程。
8. 输出结果映射：输出结果类型可以是 Map、 List 等集合类型，也可以是基本数据类型 和 POJO 类型。输出结果映射过程类似于 JDBC 对结果集的解析过程。
