[Linux Audio Driver] 声卡与XML匹配流程

0. usecase

usecase是qcom内部定义的一个数据结构，位于hal层，用作处理处理内部声卡逻辑和输出方案。

代码路径： LA.UM.5.6\hardware\qcom\audio\hal\audio_hw.h

/* These are the supported use cases by the hardware.
 * Each usecase is mapped to a specific PCM device.
 * Refer to pcm_device_table[].
 */
enum {
    USECASE_INVALID = -1,
    /* Playback usecases */
    USECASE_AUDIO_PLAYBACK_DEEP_BUFFER = 0,
    USECASE_AUDIO_PLAYBACK_LOW_LATENCY,
    USECASE_AUDIO_PLAYBACK_MULTI_CH,
    USECASE_AUDIO_PLAYBACK_OFFLOAD,
    USECASE_AUDIO_PLAYBACK_OFFLOAD2,
    USECASE_AUDIO_PLAYBACK_OFFLOAD3,
    USECASE_AUDIO_PLAYBACK_OFFLOAD4,
    USECASE_AUDIO_PLAYBACK_OFFLOAD5,
    USECASE_AUDIO_PLAYBACK_OFFLOAD6,
    USECASE_AUDIO_PLAYBACK_OFFLOAD7,
    USECASE_AUDIO_PLAYBACK_OFFLOAD8,
    USECASE_AUDIO_PLAYBACK_OFFLOAD9,
    USECASE_AUDIO_PLAYBACK_ULL,

    /* FM usecase */
    USECASE_AUDIO_PLAYBACK_FM,

    /* HFP Use case*/
    USECASE_AUDIO_HFP_SCO,
    USECASE_AUDIO_HFP_SCO_WB,

    /* Capture usecases */
    USECASE_AUDIO_RECORD,
    USECASE_AUDIO_RECORD_COMPRESS,
    USECASE_AUDIO_RECORD_LOW_LATENCY,
    USECASE_AUDIO_RECORD_FM_VIRTUAL,

    /* Voice usecase */
    USECASE_VOICE_CALL,

    /* Voice extension usecases */
    USECASE_VOICE2_CALL,
    USECASE_VOLTE_CALL,
    USECASE_QCHAT_CALL,
    USECASE_VOWLAN_CALL,
    USECASE_VOICEMMODE1_CALL,
    USECASE_VOICEMMODE2_CALL,
    USECASE_COMPRESS_VOIP_CALL,

    USECASE_INCALL_REC_UPLINK,
    USECASE_INCALL_REC_DOWNLINK,
    USECASE_INCALL_REC_UPLINK_AND_DOWNLINK,
    USECASE_INCALL_REC_UPLINK_COMPRESS,
    USECASE_INCALL_REC_DOWNLINK_COMPRESS,
    USECASE_INCALL_REC_UPLINK_AND_DOWNLINK_COMPRESS,

    USECASE_INCALL_MUSIC_UPLINK,
    USECASE_INCALL_MUSIC_UPLINK2,

    USECASE_AUDIO_SPKR_CALIB_RX,
    USECASE_AUDIO_SPKR_CALIB_TX,

    USECASE_AUDIO_PLAYBACK_AFE_PROXY,
    USECASE_AUDIO_RECORD_AFE_PROXY,

    AUDIO_USECASE_MAX
};

usecase 通俗表示音频场景，对应着音频前端，比如：

low_latency：按键音、触摸音、游戏背景音等低延时的放音场景

deep_buffer：音乐、视频等对时延要求不高的放音场景

compress_offload：mp3、flac、aac等格式的音源播放场景，这种音源不需要软件解码，直接把数据送到硬件解码器（ADSP），由硬件解码器（ADSP）进行解码

record：普通录音场景

record_low_latency：低延时的录音场景

voice_call：语音通话场景

voip_call：网络通话场景

但是具体的输出方案与声卡中的mixer_path_xxx.xml相关。

1. platform.c

下面说下如何找到这个XML (以MSM8953、Android10为例子)

首先进入shell，然后用命令cat /proc/asound/cards找到声卡名msm8953-snd-card-mtp。

然后进入hardware下面找到platform.c的android.mk文件，看具体使用哪个，（此处备注，platform.c的位置不一定在hardware下面，一方面可以借鉴高通音频bring up的文档来看，
另一方面也可以直接grep “speaker”，也可以找到platform.c的位置）

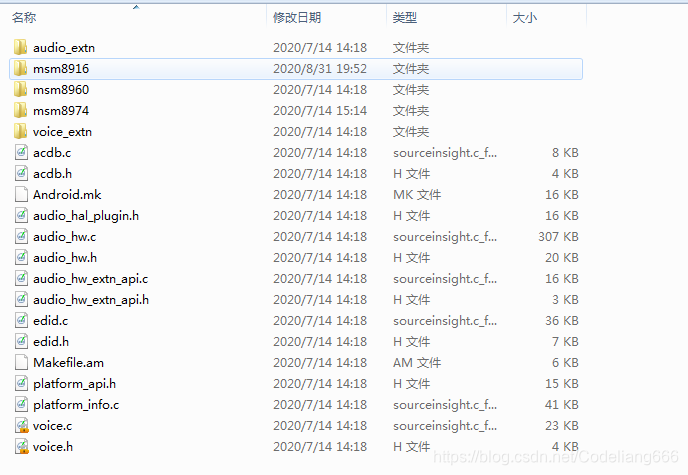

代码路径：LA.UM.8.6.2\hardware\qcom\audio\hal

我们进入这个Android.mk文件看看。

然后我们需要知道TARGET_BOARD_PLATFORM这个定义的是啥，一般来说在device目录下面查找。

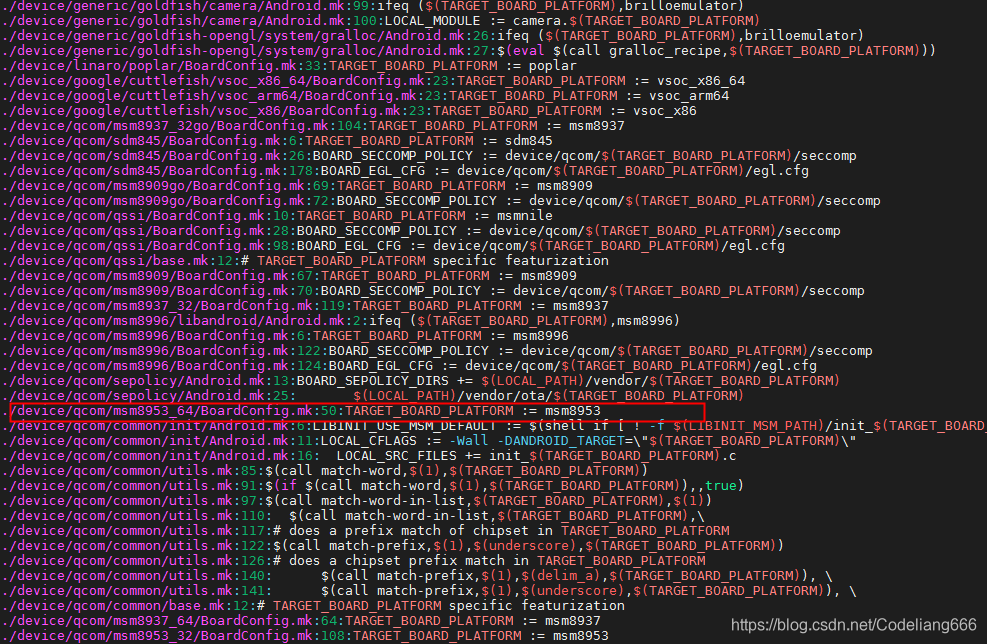

~/android10/LA.UM.8.6.2$ grep -nr "TARGET_BOARD_PLATFORM" ./device/

由于我们预先知道了lunch项是msm8953_64，所以此处我们知道了
ARGET_BOARD_PLATFORM的值就是msm8953，

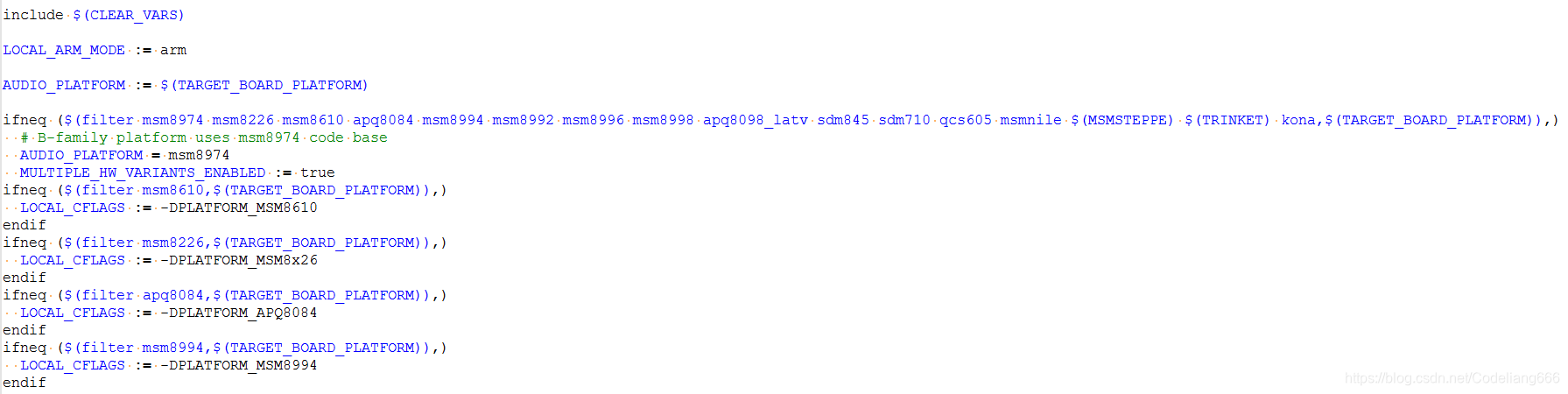

那我们回过头来看这个android.mk文件，发现上面那段ifneq的代码根本不走，我们看下面的。

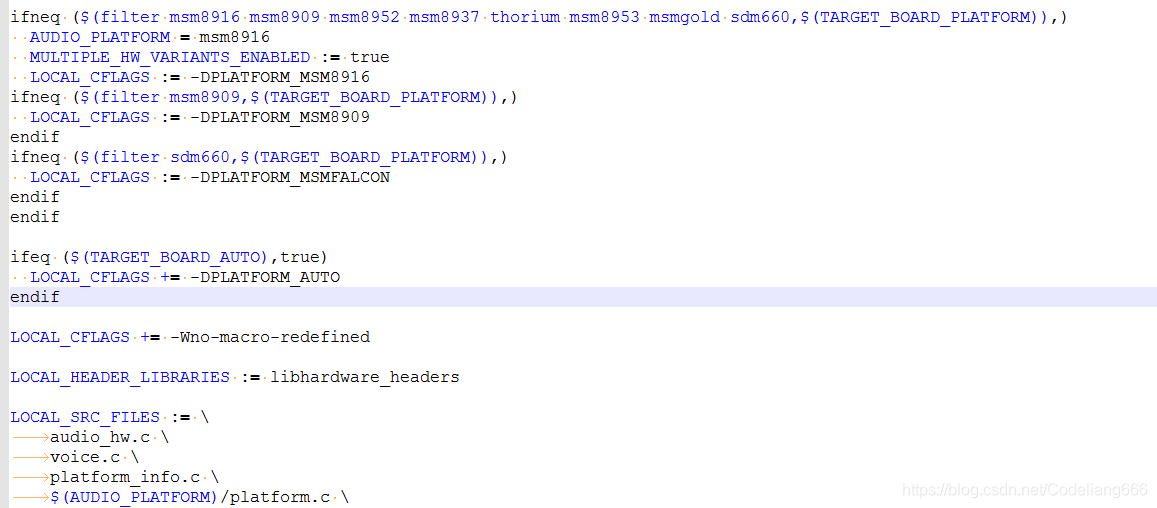

filter可以过滤掉TARGET_BOARD_PLATFORM之外的东西，然后ifneq
再判断是不是msm8953，这里意思就是Filter把前面一堆东西除了msm8953都过滤了，然后这里再判断msm8953和TARGET_BOARD_PLATFORM是不是等价的，然后就走后面的代码。

这里我们知道了AUDIO_PLATFORM 就是msm8916，于是我们就知道platform.c的准确位置：

LA.UM.8.6.2\hardware\qcom\audio\hal\msm8916\platform.c

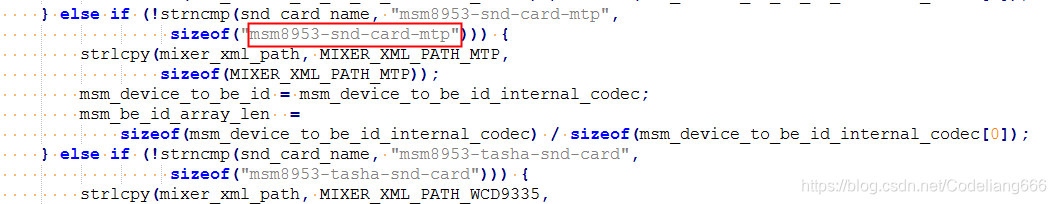

我们进入platform.c，搜索刚才的声卡名：msm8953-snd-card-mtp，找到了如下的
代码。

2. MIXER_XML_PATH_MTP

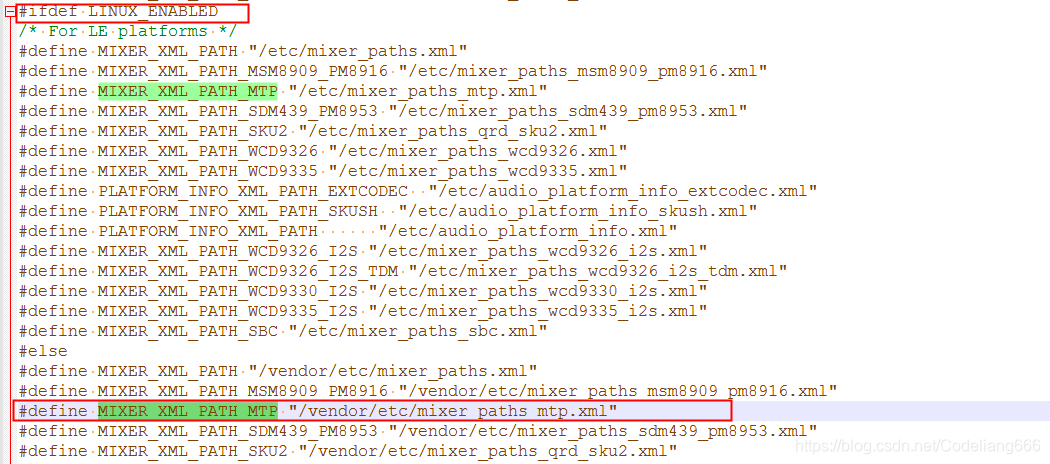

MIXER_XML_PATH_MTP就是我们想要知道的XML名字，这玩意是个宏。

LINUX_ENABLED这个宏并没有开，所以MIXER_XML_PATH_MTP就是
/vendor/etc/mixer_paths_mtp.xml

再次回到这个代码，strncmp函数将声卡名与msm8953-snd-card-mtp进行对照，发现相等，函数返回0；然后把 “/vendor/etc/mixer_paths_mtp.xml”字符串赋值给mxier_xml_path
这个是char型的数组。

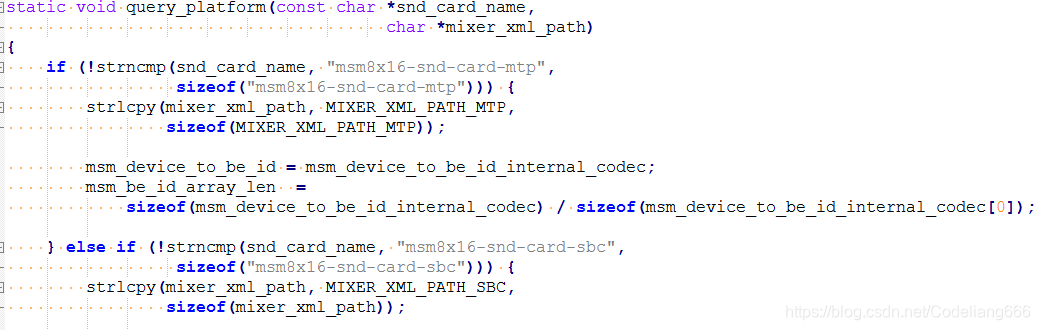

static void query_platform(const char *snd_card_name, char *mixer_xml_path)

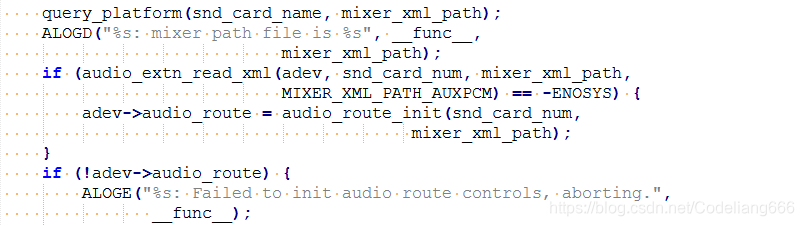

然后我们看一下这个函数调用的地方，可以看到这个函数的目的就是根据声卡名，找到对应匹配的XML。
