Flowable03BPMN------------------持续更新中

经过上文我们已经了解到了flowable的表，那么摆在我们面前的问题就是如何生成BPMN，BPMN里面有什么东西？

首先，创建BPMN文件有很多种方式，甚至你可以使用人工智能让它给你创建，但是通常使用idea插件、flowableui等方式。这里我们就采用flowableui的方式生成BPMN文件（ps:若是工作流程不复杂直接ai生成一个就行）。

flowableui有window版也有Linux版，这里我为了方便开发就采用的Linux版。我使用docker启动该软件，具体执行如下命令：

docker run -p 8080:8080 --name my-flowable-ui -d flowable/flowable-ui

启动后直接在浏览器访问 http://你的地址:8080/flowable-ui 即可进入流程设计网站。默认的账号是admin密码是test。需要注意的是该软件使用的是H2数据库这就导致数据不能持久化，若是持久化则需要集成MySQL等数据库在这就不做编写了。

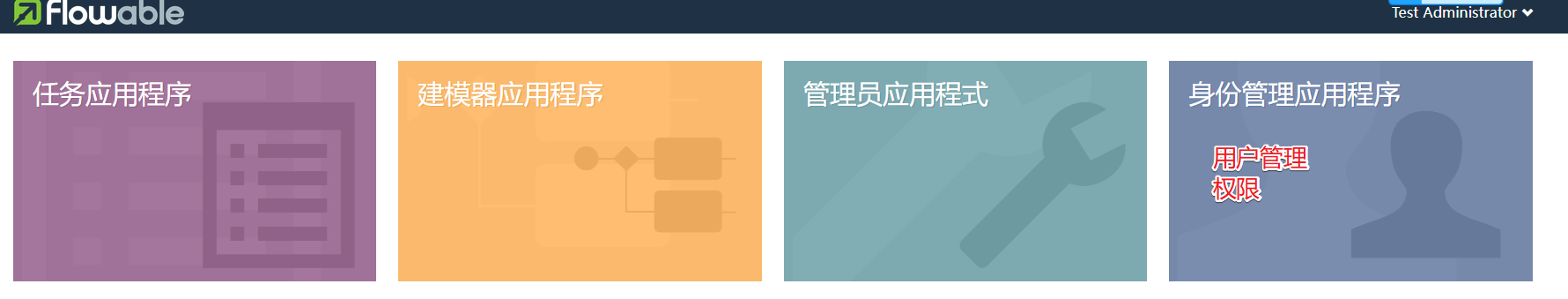

输入账号密码后我们就可以查看界面

点击身份管理应用程序创建几个用户。

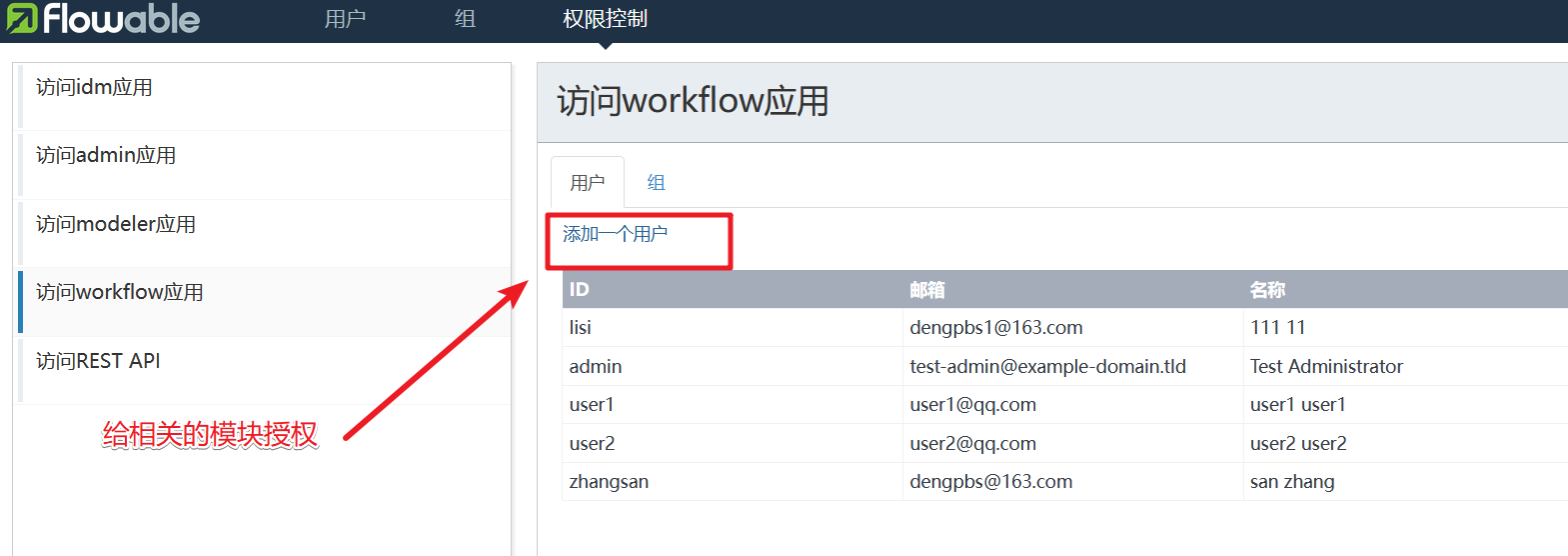

然后我们给创建的用户授予权限

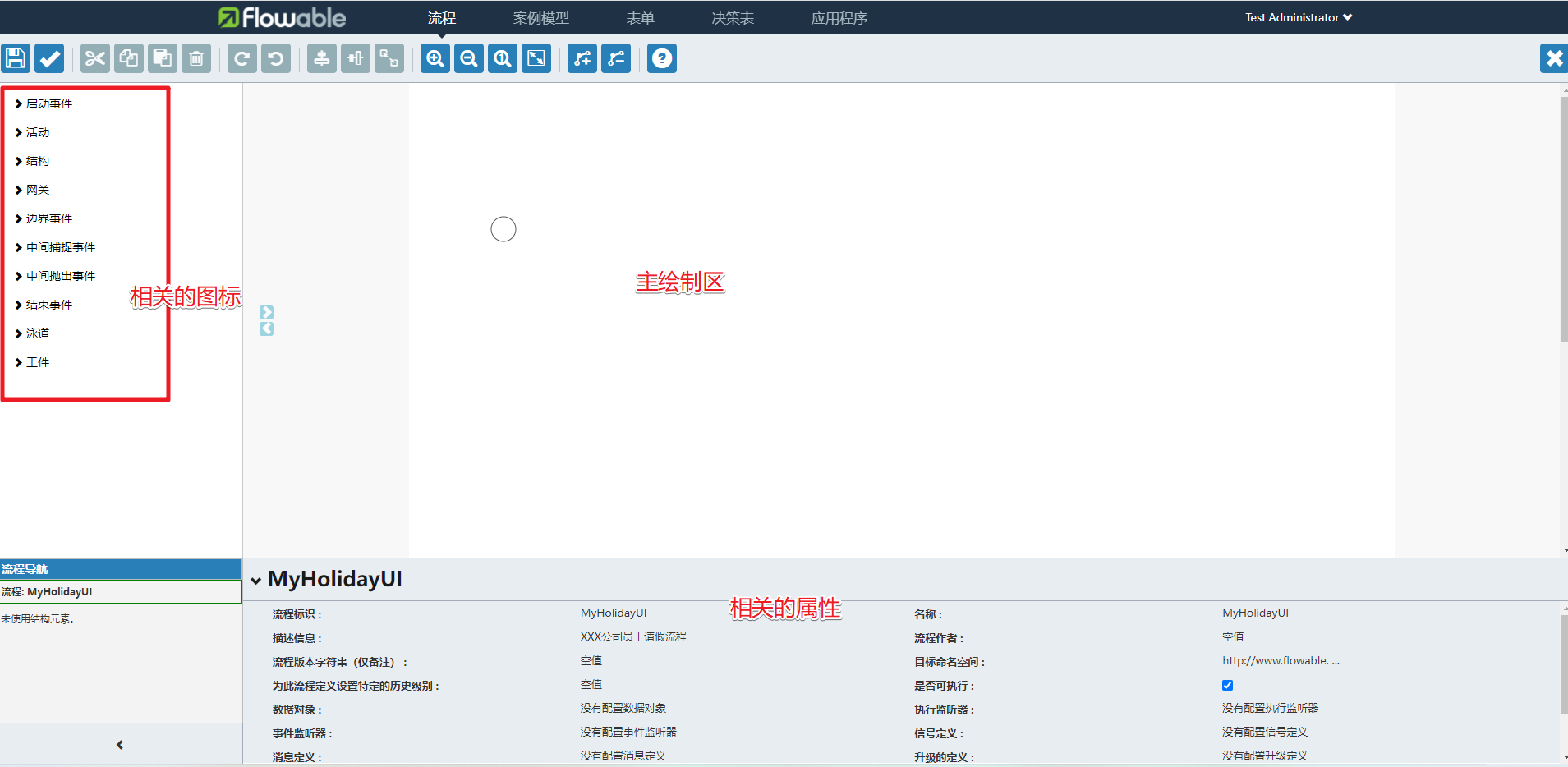

创建完成后我们回到主界面，点击建模器应用程序，点击创建流程按钮，新建一个流程，创建好之后我们会跳转到该流程的编辑界面，如下所示：

如何绘制一个简单的流程图（以请假流程为例）

我们将创建一个简单的请假流程：员工提交申请 -> 经理审批 -> 审批通过/驳回 -> 流程结束。

步骤 1：拖拽开始事件 (Start Event)
画布上默认会有一个圆形的开始事件。如果没有，从左侧组件面板的“Start events”中拖拽一个到画布上。
步骤 2：添加用户任务 (User Task)
从组件面板的“Tasks”中，拖拽一个用户任务 (User Task) 到画布上，放在开始事件的右侧。
选中这个用户任务，在右侧的属性面板中，找到 “名称 (Name)” 属性，将其修改为“提交请假申请”。
步骤 3：连接元素
将鼠标悬停在开始事件上，会出现四个方向的箭头图标。
点击并按住其中一个箭头，拖拽到“提交请假申请”任务上，一条顺序流 (Sequence Flow) 就会自动创建，将两个元素连接起来。
步骤 4：添加审批任务和决策网关 (Exclusive Gateway)
按照同样的方式，再添加一个用户任务，命名为“经理审批”。并将其与“提交请假申请”任务连接。
从组件面板的“Gateways”中，拖拽一个排他网关 (Exclusive Gateway) 到“经理审批”任务之后，并连接它们。排他网关用于根据条件选择一条路径。
步骤 5：创建分支路
