液晶显示常用概念

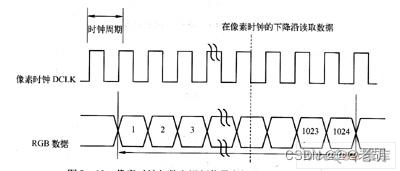

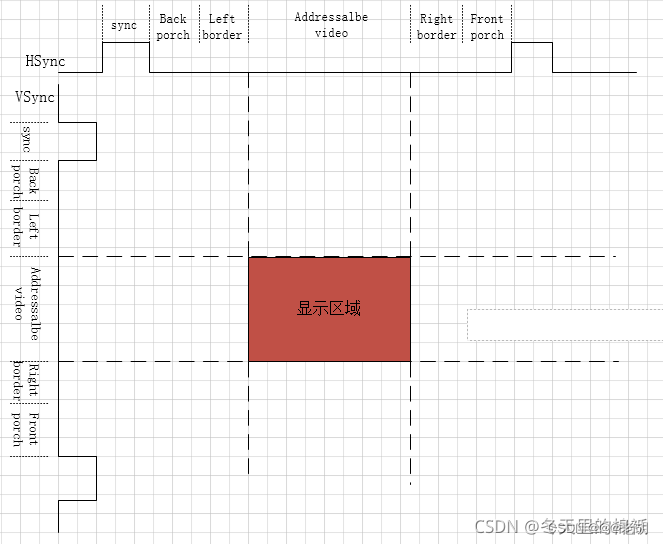

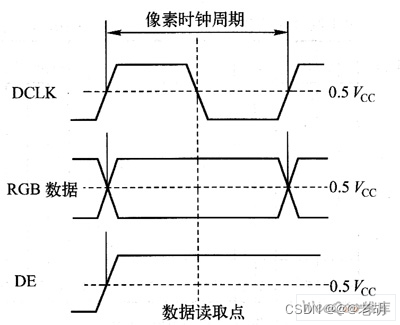

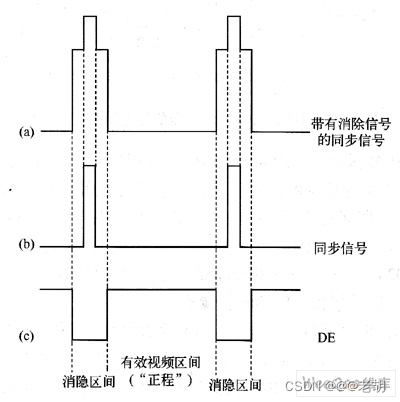

数字液晶显示消隐区

在做数字图像处理时，必须要接触水平（行）消隐，垂直（场）消隐，消隐前肩，消隐后肩等基本概念

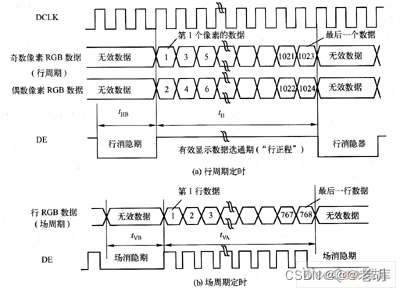

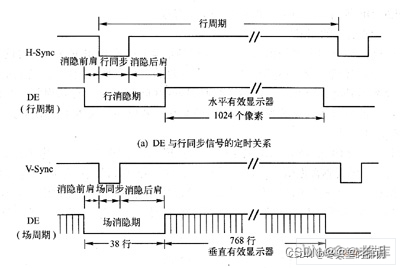

水平（行）消隐 HBlank

将光信号转换为电信号的扫描过程中，扫描总是从图像的左上角开始，水平向前进，同时扫描点也以比较慢的速率向下移动。当扫描点到达图像右侧边缘时，扫描点快速返回左侧，重新开始在第一行的下面进行第二行扫描，行与行之间的返回过程称为水平消隐。

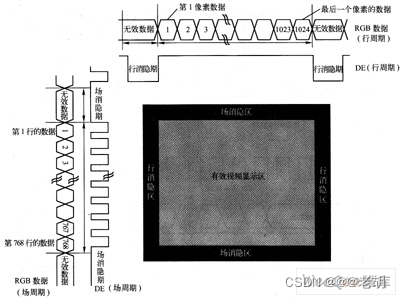

垂直（场）消隐 VBlank

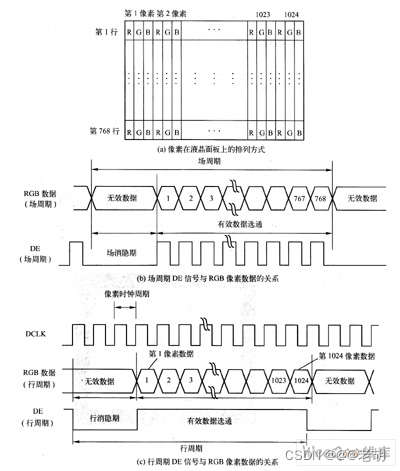

在一幅完整的图像扫描信号，由水平消隐间隔分开的行信号序列构成，称为一帧。扫描点扫描完一帧后，要从图像的右下角返回图像的左上角，开始新一帧的扫描，这个时间间隔，叫做垂直消隐，也叫作场消隐。

RGB格式

RGB555

RGB555是一种16位的RGB格式，RGB的分量都是使用无畏表示，剩下一位不适用，使用一个字读取一个像素，其含义如下：

高字节 低字节
X R R R R R G G G G G B B B B B (X表示不使用)

RGB565

RGB565也是用16位表示一个像素，但是中间的G使用了六个位表示

高字节 低字节
R R R R R G G G G G G B B B B B

RGB888

一个像素RGB分量各占八位

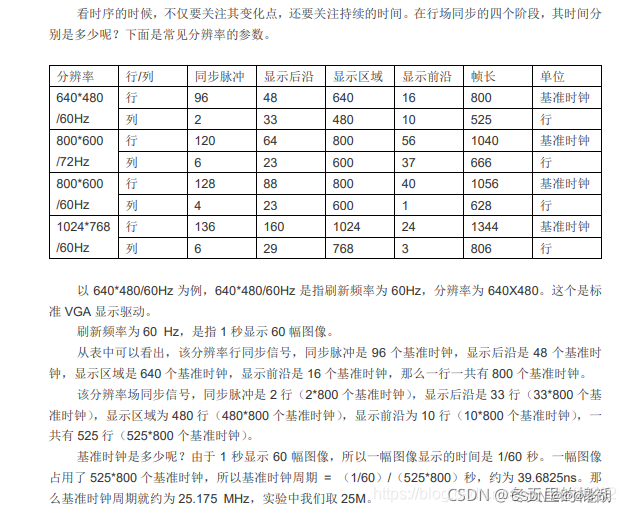

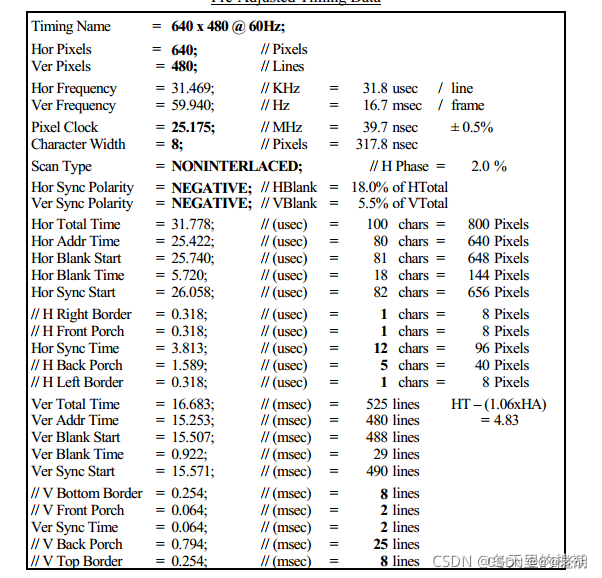

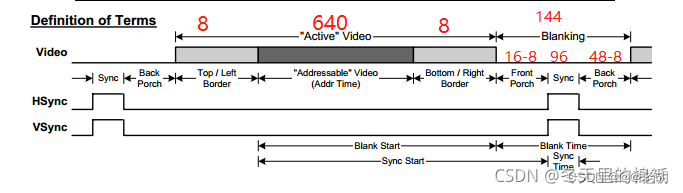

VGA驱动原理

场同步信号V
