OpenCV-绘图函数

首先需要
import cv2
import nump as np

创建画布

img = np.zeros((画布长度, 画布宽度 , 3), np.uint8)

直线

cv2.line（img, start, end, color, thickness)

img:想要绘制的那副图像（画布）
start：起始坐标，例如（0， 0）
end：终止坐标，例如（255, 255）
color：线的颜色，例如（255, 0, 0）
thickness：线的粗细，例如5

矩形

cv2.retangle(img, start, end, color, thickness)

start: 左上角坐标
end：右下角坐标

圆

cv2.circle（img， center， radius， color， thickness)
center:圆心坐标
radius：半径
thickness：线的粗细，若为-1则画出实心圆

椭圆

cv2.ellipse（img, center, axes, angle, startAngle, endAngle, color, thickness, lineType = LINE_8, shift = 0)
img：图像
center：圆心坐标
axes：长轴和短轴的长度，例如（80,40）
angle：偏转的角度
startAngle：圆弧起始角的角度
endAngle：圆弧终止角的角度
color：线条的颜色
thickness：线条的粗细程度
lineType：线条的类型
shift：圆心坐标点和轴的精度

多边形

#首先构造多边形点的数组
pst=np.arry([[x1,y1], [x2,y2]..., [xn,yn]], np.int32) # 必须是np.int32

#使用polylines函数画多边形
cv2.polylines(img, [pst], isClosed, color, thickness=None，lineType=None， shift=None)
# isClosed参数中，Ture表示闭合，False表示仅保留线段

添加文字

cv2.putText（img, text, center，lineType, size，color, thickness)
lineType：字体类型，推荐使用cv2.LINE_AA
size：字体大小
thickness：线条粗细

把鼠标当画笔

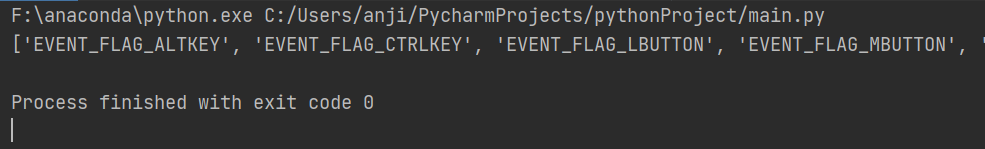

查看所有被支持的鼠标事件

import cv2
import numpy as np
events = [i for i in dir(cv2) if 'EVENT'in i]
print(events)   # 输出可用的鼠标事件

其中，常用的几个：
0：cv2.EVENT_MOUSEMOVE 鼠标移动事件
1：cv.EVENT_LBUTTONDOWN 鼠标左键按下事件
2：cv.EVENT_RBUTTONDOWN 鼠标右键按下事件
3：cv.EVENT_MBUTTONDOWN 鼠标中键按下事件
4：cv.EVENT_LBUTTONUP 鼠标左键释放事件
5：cv.EVENT_RBUTTONUP 鼠标右键释放事件
6：cv.EVENT_MBUTTONUP 鼠标中键释放事件
7：cv.EVENT_LBUTTONBLCLK 鼠标左键双击事件
8：cv.EVENT_RBUTTONBLCLK 鼠标右键双击事件
9：cv.EVENT_MBUTTONBLCLK 鼠标中键双击事件
10：cv.EVENT_MOUSEWHEEL 滑动滚轮上下滚动
11：cv.EVENT_MOUSEHWHEEL 滑动滚轮左右滚动

简单的点击绘制图形

import cv2
import numpy as np

def draw_circle(event, x, y, flags, param):
    if event == 0:# 鼠标拖拽
            cv2.circle(img, (x, y), 5, (255, 0, 0), -1)

# 创建窗体并将窗体与回调函数绑定
img = np.zeros((255, 255, 3), np.uint8)
cv2.namedWindow('image', cv2.WINDOW_NORMAL)
cv2.setMouseCallback('image', draw_circle)

while(1):
    cv2.imshow('image', img)
    if cv2.waitKey(20)&0xFF == 27:
        break
cv2.destroyAllWindows()

拖动鼠标绘制图形

import cv2
import numpy as np

drawing = False #鼠标未按下时为False，按下为True
mode = True	#矩形和曲线的转换，键盘按下m转换
xi, yi = -1, -1 #记录按下的起始位置

def draw_rectangle(event, x, y, flags, param):
    global drawing, xi, yi, mode
    #当鼠标按下时
    if event == cv2.EVENT_LBUTTONDOWN:
        drawing = True
        xi, yi = x, y
    #当鼠标按下并拖拽时
    elif event == cv2.EVENT_MOUSEMOVE and drawing:
        if mode == True:	#画矩形
            cv2.rectangle(img, (xi, yi), (x, y), (123, 231, 165), -1)
        else:	#画圆形
            cv2.circle(img, (x, y), 3, (123, 231, 165), -1)
    #鼠标松开时，drawing改为False
    elif event == cv2.EVENT_LBUTTONUP:
        drawing = False

img = np.zeros((300, 300, 3), np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image', draw_rectangle)
while(1):
    cv2.imshow('image',img)
    k = cv2.waitKey(1)&0xFF
    if k == ord('m'):
        mode = not mode
    elif k == 27:
        break
