FastDFS-Nginx扩展模块源码分析 -- mod_fastdfs原理解析

1. 背景
在大多数业务场景中，往往需要为FastDFS存储的文件提供http下载服务，而尽管FastDFS在其storage及tracker都内置了http服务， 但性能表现却不尽如人意；
作者余庆在后来的版本中增加了基于当前主流web服务器的扩展模块(包括nginx/apache)，其用意在于利用web服务器直接对本机storage数据文件提供http服务，以提高文件下载的性能。


2. 概要介绍
关于FastDFS的架构原理不再赘述，有兴趣可以参考：http://blog.chinaunix.net/uid-20196318-id-4058561.html。


2.1 参考架构

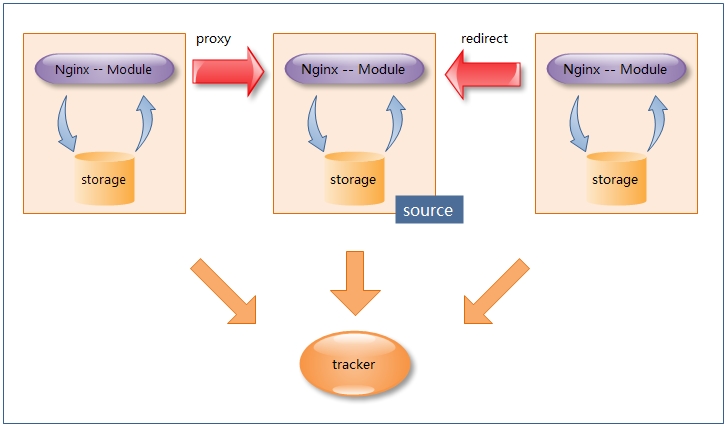

使用FastDFS整合Nginx的参考架构如下所示




说明： 在每一台storage服务器主机上部署Nginx及FastDFS扩展模块，由Nginx模块对storage存储的文件提供http下载服务， 仅当当前storage节点找不到文件时会向源storage主机发起redirect或proxy动作。
注：图中的tracker可能为多个tracker组成的集群；且当前FastDFS的Nginx扩展模块支持单机多个group的情况




2.2 几个概念
storage_id：指storage server的id，从FastDFS4.x版本开始，tracker可以对storage定义一组ip到id的映射，以id的形式对storage进行管理。而文件名写入的不再是storage的ip而是id，这样的方式对于数据迁移十分有利。
storage_sync_file_max_delay：指storage节点同步一个文件最大的时间延迟，是一个阈值；如果当前时间与文件创建时间的差距超过该值则认为同步已经完成。
anti_steal_token：指文件ID防盗链的方式，FastDFS采用token认证的方式进行文件防盗链检查。





3. 实现原理
 3.1 源码包说明
下载后的源码包很小，仅包括以下文件：


 ngx_http_fastdfs_module.c   //nginx-module接口实现文件，用于接入fastdfs-module核心模块逻辑
 common.c                    //fastdfs-module核心模块，实现了初始化、文件下载的主要逻辑
 common.h                    //对应于common.c的头文件
 config                      //编译模块所用的配置，里面定义了一些重要的常量，如扩展配置文件路径、文件下载chunk大小
 mod_fastdfs.conf            //扩展配置文件的demo

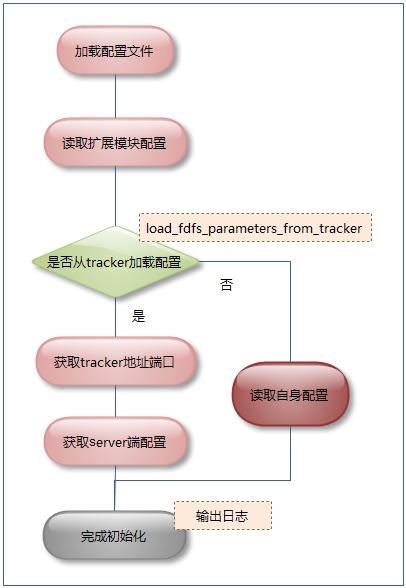

3.2 初始化




3.2.1 加载配置文件
目标文件：/etc/fdfs/mod_fastdfs.conf


3.2.2 读取扩展模块配置
一些重要参数包括：


复制代码
      group_count           //group个数
      url_have_group_name   //url中是否包含group
      group.store_path      //group对应的存储路径
      connect_timeout       //连接超时
      network_timeout       //接收或发送超时
      storage_server_port   //storage_server端口，用于在找不到文件情况下连接源storage下载文件(该做法已过时)
      response_mode         //响应模式，proxy或redirect
      load_fdfs_parameters_from_tracker //是否从tracker下载服务端配置
复制代码

3.2.3 加载服务端配置
根据load_fdfs_parameters_from_tracker参数确定是否从tracker获取server端的配置信息


load_fdfs_parameters_from_tracker=true:
调用fdfs_load_tracker_group_ex解析tracker连接配置 ；
调用fdfs_get_ini_context_from_tracker连接tracker获取配置信息；
获取storage_sync_file_max_delay阈值
获取use_storage_id
如果use_storage_id为true，则连接tracker获取storage_ids映射表(调用方法：fdfs_get_storage_ids_from_tracker_group)
load_fdfs_parameters_from_tracker=false:
从mod_fastdfs.conf加载所需配置：storage_sync_file_max_delay、use_storage_id;
如果use_storage_id为true，则根据storage_ids_filename获取storage_ids映射表(调用方法：fdfs_load_storage_ids_from_file)

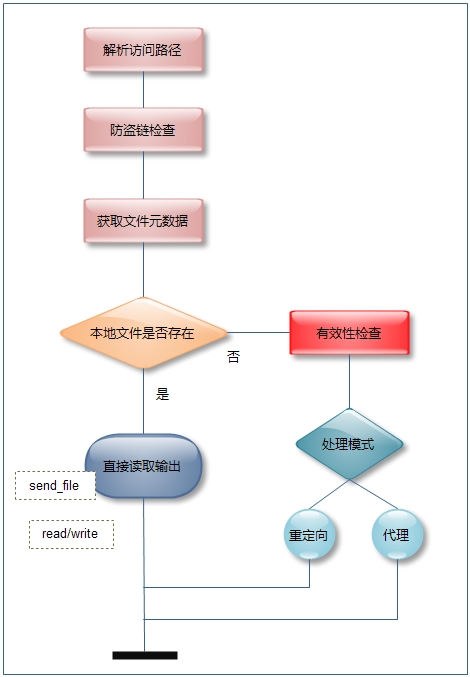

3.3 下载过程




3.3.1 解析访问路径
    得到group和file_id_without_group两个参数;





 3.3.2 防盗链检查
根据g_http_params.anti_steal_token配置(见http.conf文件)，判断是否进行防盗链检查；
采用token的方式实现防盗链, 该方式要求下载地址带上token，且token具有时效性(由ts参数指明);
检查方式：


   md5(fileid_without_group + privKey + ts) = token; 同时ts没有超过ttl范围 (可参考JavaClient CommonProtocol)
调用方法：fdfs_http_check_token
关于FastDFS的防盗链可参考： http://bbs.chinaunix.net/thread-1916999-1-1.html





3.3.3 获取文件元数据
根据文件ID 获取元数据信息, 包括：源storage ip,文件路径、名称，大小
代码：


    if ((result=fdfs_get_file_info_ex1(file_id, false, &file_info)) != 0)...
在fdfs_get_file_info_ex1 的实现中，存在一个取巧的逻辑：
  当获得文件的ip段之后，仍然需要确定该段落是storage的id还是ip。
代码：



  fdfs_shared.func.c

  -> fdfs_get_server_id_type(ip_addr.s_addr) == FDFS_ID_TYPE_SERVER_ID
  ...
       if (id > 0 && id <= FDFS_MAX_SERVER_ID) {
          return FDFS_ID_TYPE_SERVER_ID;
       } else  {
         return FDFS_ID_TYPE_IP_ADDRESS;
       }








判断标准为ip段的整数值是否在 0 到 -> FDFS_MAX_SERVER_ID(见tracker_types.h)之间；
其中FDFS_MAX_SERVER_ID = (1 << 24) - 1，该做法利用了ipv4地址的特点(由4*8个二进制位组成)，即ipv4地址数值务必大于该阈值


3.3.4 检查本地文件是否存在
调用trunk_file_stat_ex1获取本地文件信息，该方法将实现：


辨别当前文件是trunkfile还是singlefile
获得文件句柄fd
如果文件是trunk形式则同时也将相关信息(偏移量/长度)一并获得
代码：











    if (bSameGroup)
    {
            FDFSTrunkHeader trunkHeader;
        if ((result=trunk_file_stat_ex1(pStorePaths, store_path_index, \
            true_filename, filename_len, &file_stat, \
            &trunkInfo, &trunkHeader, &fd)) != 0)
        {
            bFileExists = false;
        }
        else
        {
            bFileExists = true;
        }
    }
    else
    {
        bFileExists = false;
        memset(&trunkInfo, 0, sizeof(trunkInfo));
    }



3.3.5 文件不存在的处理
进行有效性检查
检查项有二：


A. 源storage是本机或者当前时间与文件创建时间的差距已经超过阈值，报错;
代码：









     if (is_local_host_ip(file_info.source_ip_addr) || \
        (file_info.create_timestamp > 0 && (time(NULL) - \
            file_info.create_timestamp > '''storage_sync_file_max_delay''')))






B. 如果是redirect后的场景，同样报错;
如果是由其他storage节点redirect过来的请求，其url参数中会存在redirect一项


在通过有效性检查之后将进行代理或重定向处理


重定向模式
配置项response_mode = redirect，此时服务端返回返回302响应码，url如下：


http:// {源storage地址} : {当前port} {当前url} {参数"redirect=1"}(标记已重定向过)



代码：







   response.redirect_url_len = snprintf( \
                response.redirect_url, \
                sizeof(response.redirect_url), \
                "http://%s%s%s%s%c%s", \
                file_info.source_ip_addr, port_part, \
                path_split_str, url, \
                param_split_char, "redirect=1");








注：该模式下要求源storage配备公开访问的webserver、同样的端口(一般是80)、同样的path配置。


代理模式
配置项response_mode = proxy，该模式的工作原理如同反向代理的做法，而仅仅使用源storage地址作为代理proxy的host，其余部分保持不变。
代码：















       if (pContext->proxy_handler != NULL)
		{
			return pContext->proxy_handler(pContext->arg, \
					file_info.source_ip_addr);
		}





        //其中proxy_handler方法来自ngx_http_fastdfs_module.c文件的ngx_http_fastdfs_proxy_handler方法
        //其实现中设置了大量回调、变量，并最终调用代理请求方法，返回结果：
        rc = ngx_http_read_client_request_body(r, ngx_http_upstream_init);  //执行代理请求，并返回结果
3.3.6 输出本地文件
当本地文件存在时，将直接输出。
根据是否trunkfile获取文件名，文件名长度、文件offset;
代码：









 bTrunkFile = IS_TRUNK_FILE_BY_ID(trunkInfo);
    if (bTrunkFile)
    {
        trunk_get_full_filename_ex(pStorePaths, &trunkInfo, \
                full_filename, sizeof(full_filename));
        full_filename_len = strlen(full_filename);
        file_offset = TRUNK_FILE_START_OFFSET(trunkInfo) + \
                pContext->range.start;
    }
    else
    {
        full_filename_len = snprintf(full_filename, \
                sizeof(full_filename), "%s/data/%s", \
                pStorePaths->paths[store_path_index], \
                true_filename);
        file_offset = pContext->range.start;
    }








若nginx开启了send_file开关而且当前为非chunkFile的情况下尝试使用sendfile方法以优化性能;
代码：



















    if (pContext->send_file != NULL && !bTrunkFile)
    {
        http_status = pContext->if_range ? \
                HTTP_PARTIAL_CONTENT : HTTP_OK;
        OUTPUT_HEADERS(pContext, (&response), http_status)
        ......
        return pContext->send_file(pContext->arg, full_filename, \
                full_filename_len, file_offset, download_bytes);
    }










否则使用lseek 方式随机访问文件，并输出相应的段;
做法：使用chunk方式循环读，输出...
代码：

















    while (remain_bytes > 0)
    {
        read_bytes = remain_bytes <= FDFS_OUTPUT_CHUNK_SIZE ? \
                 remain_bytes : FDFS_OUTPUT_CHUNK_SIZE;
        if (read(fd, file_trunk_buff, read_bytes) != read_bytes)
        {
            close(fd);
            ......
            return HTTP_INTERNAL_SERVER_ERROR;
        }


        remain_bytes -= read_bytes;
        if (pContext->send_reply_chunk(pContext->arg, \
            (remain_bytes == 0) ? 1: 0, file_trunk_buff, \
            read_bytes) != 0)
        {
            close(fd);
            return HTTP_INTERNAL_SERVER_ERROR;
        }
    }








其中chunk大小见config文件配置： -DFDFS_OUTPUT_CHUNK_SIZE='256*1024'















转载出处：http://www.cnblogs.com/littleatp/p/4361318.html。
