（四）LibreHardwareMonitor 扩展硬件支持

系列文章目录

【开源项目分享】可监控电脑CPU、显卡、内存等硬件的温度、功率和使用情况
（一）开源的硬件监控工具 LibreHardwareMonitor
（二）LibreHardwareMonitor 分层架构设计
（三）LibreHardwareMonitor 硬件检测机制
（四）LibreHardwareMonitor 扩展硬件支持

---

---

前言

本文档详细说明了如何为 LibreHardwareMonitor 项目添加对新硬件设备的支持，包括 CPU、GPU、主板芯片组和存储设备。

其项目结构清晰，按硬件类型和功能进行模块化组织。核心硬件支持位于 LibreHardwareMonitorLib 目录下，其中 Hardware 子目录包含了 CPU、GPU、主板、内存、网络和存储等主要硬件组件的实现。

每个硬件类别都有其专用的文件夹，如 Cpu、Gpu、Motherboard 和 Storage，这些文件夹内包含了针对特定品牌或型号的驱动程序和通用基类。

---

一、CPU硬件支持扩展

目录结构

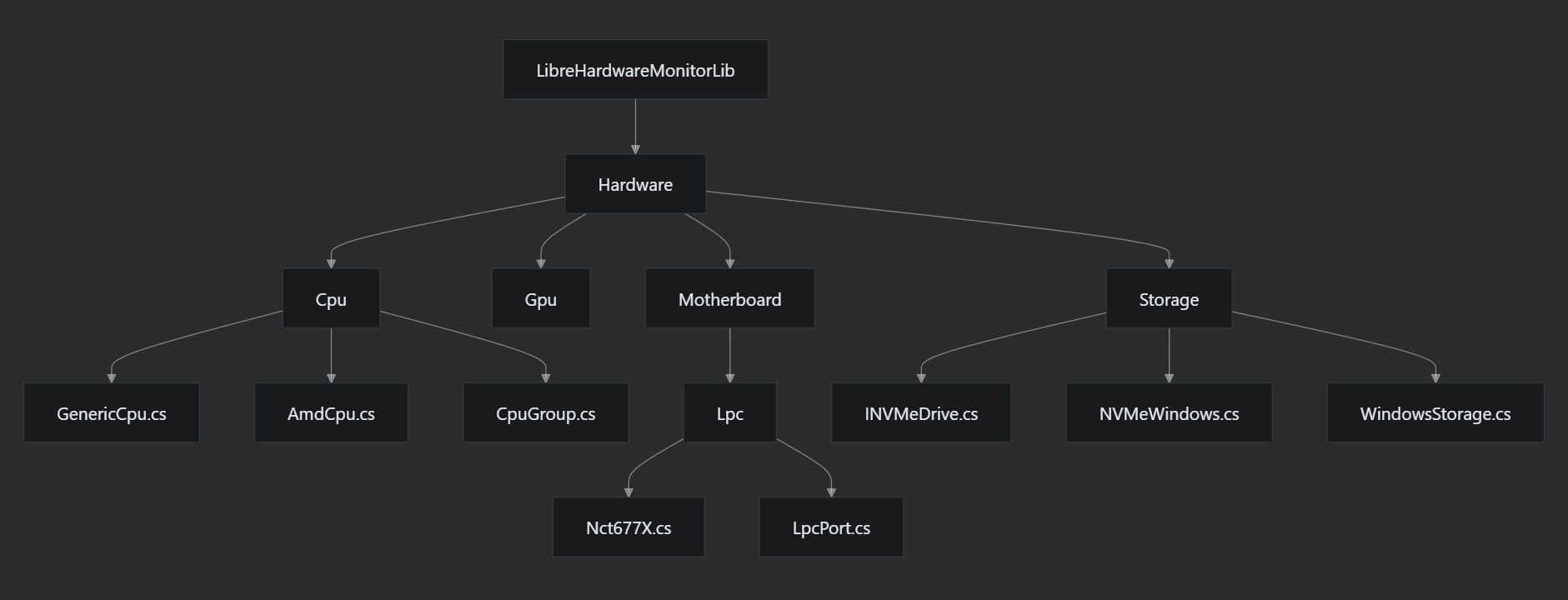

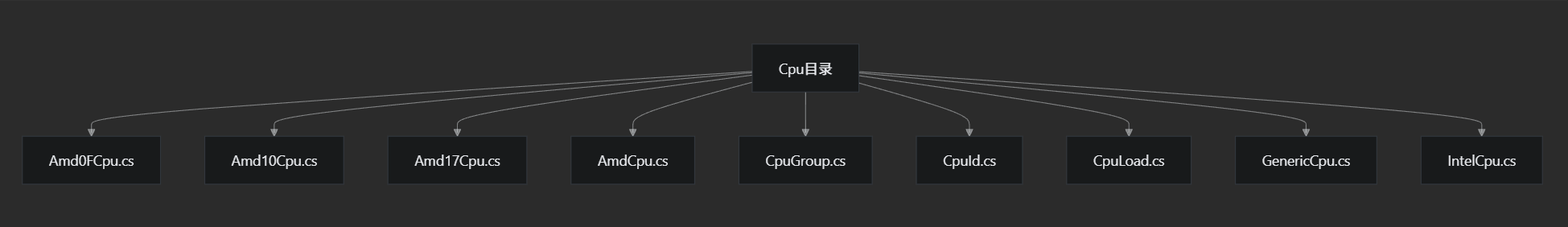

项目结构清晰地组织了CPU监控相关的所有实现文件，主要位于LibreHardwareMonitorLib/Hardware/Cpu目录下。

核心组件

CPU监控系统的核心组件包括CpuGroup、GenericCpu、CpuId和CpuLoad。

• CpuGroup负责CPU的发现和硬件组的创建；
• GenericCpu作为所有CPU实现的基类，提供了通用的传感器初始化和更新逻辑；
• CpuId封装了CPUID指令的调用，用于获取CPU的详细信息；
• CpuLoad则负责计算CPU的负载。

CPU识别与硬件组注册

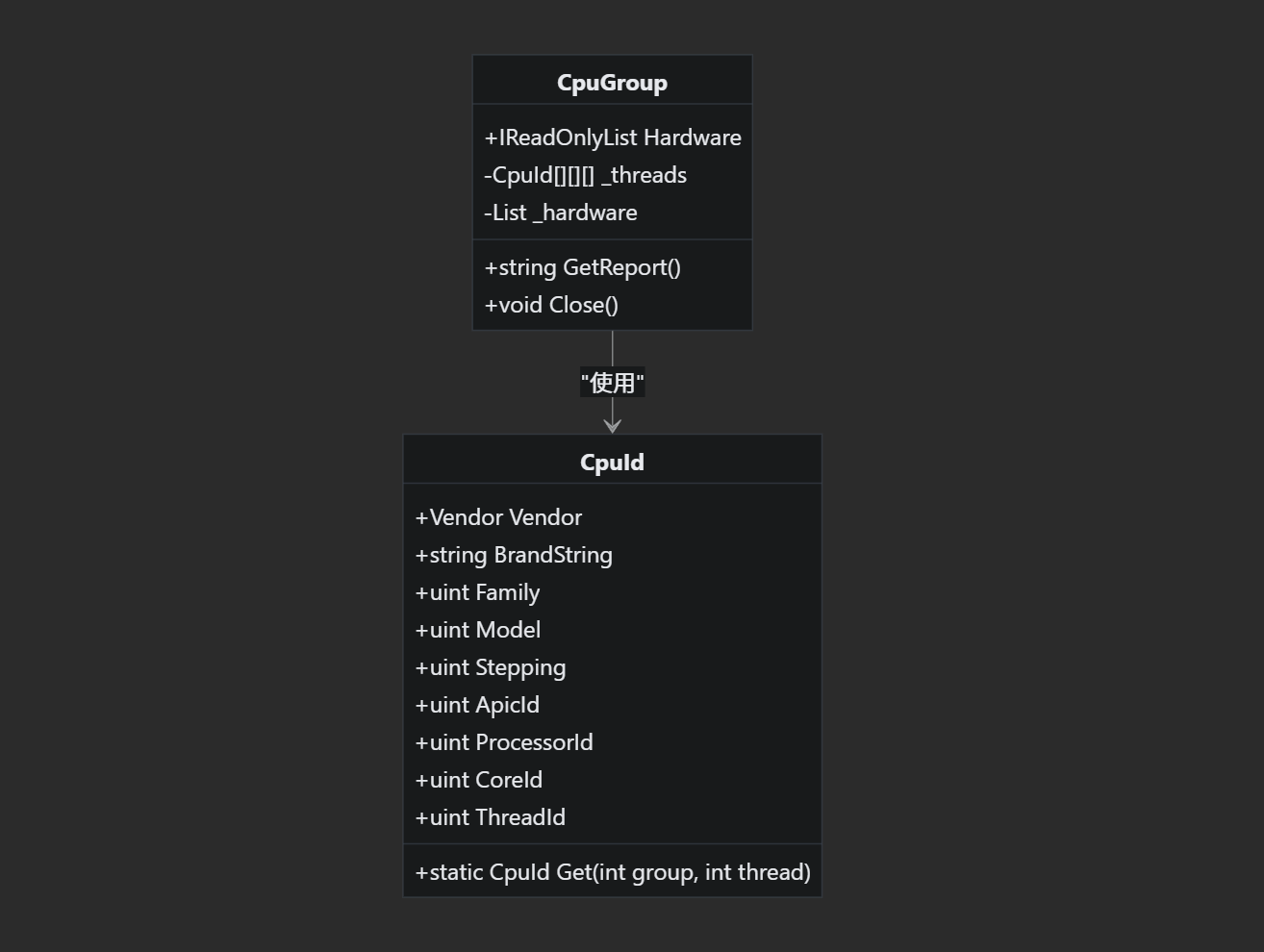

CPU的识别和硬件组注册由CpuGroup类完成。该类在构造函数中通过GetProcessorThreads方法枚举系统中的所有CPU线程，并根据CPUID信息将线程分组到不同的处理器和核心中。

CpuGroup根据CpuId获取的Vendor和Family信息，决定实例化哪个具体的CPU类。例如：

• 对于AMD处理器，会根据Family的值选择Amd0FCpu、Amd10Cpu或Amd17Cpu。
• 对于Intel处理器，则实例化IntelCpu。

这个过程在CpuGroup的构造函数中通过一系列switch语句实现，确保了新CPU型号可以通过添加新的case分支来支持。

基类与传感器初始化

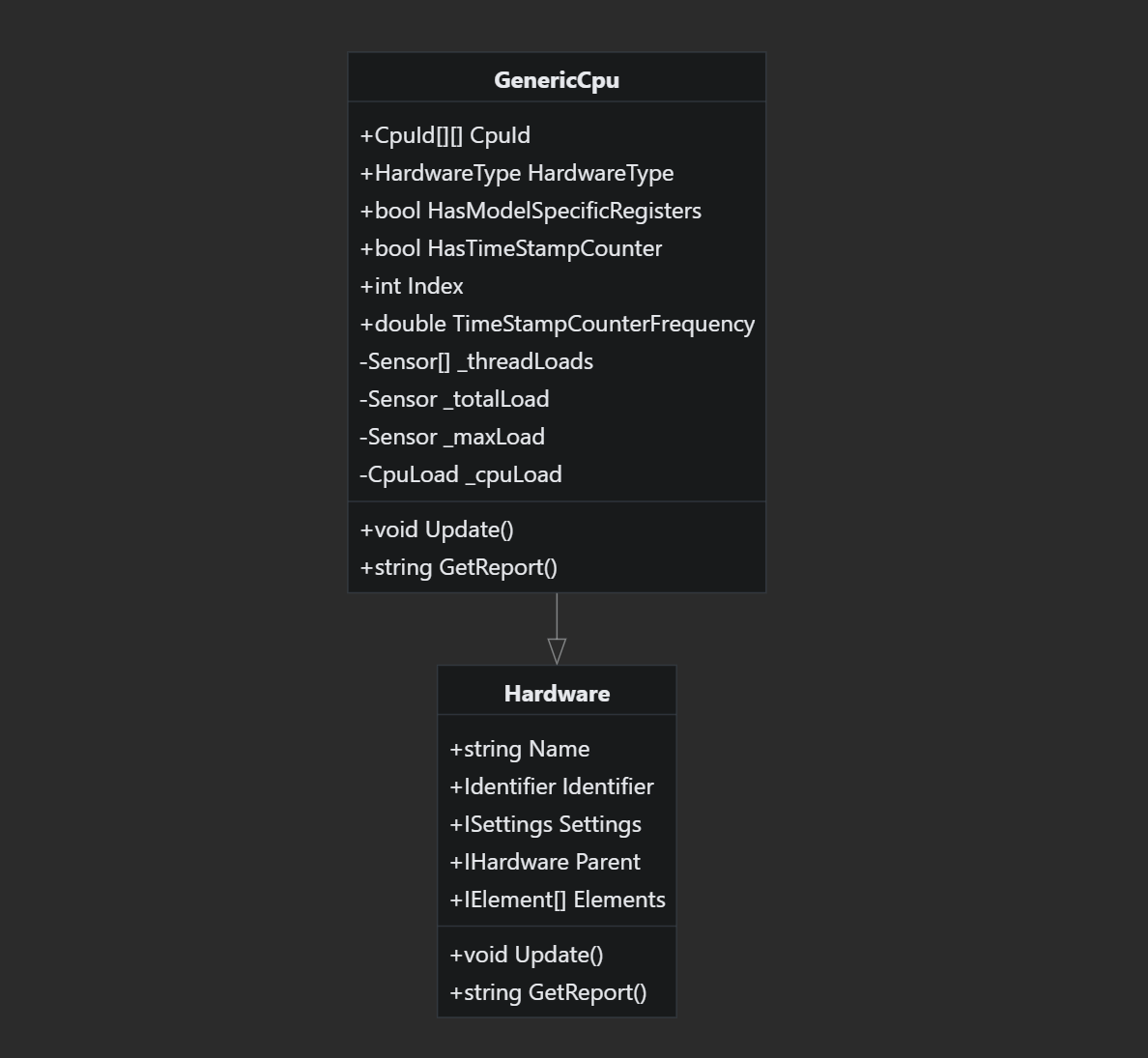

GenericCpu类作为所有CPU实现的基类，定义了传感器初始化和更新的通用逻辑。它继承自Hardware类，并在构造函数中完成了大部分初始化工作。

GenericCpu的构造函数首先从CpuId信息中提取CPU的基本属性，如核心数、线程数等。
然后，它检查CPU是否支持模型特定寄存器（MSR）和时间戳计数器（TSC）。
接着，它创建了用于监控CPU负载的传感器，包括每个线程的负载、总负载和最大核心负载。CpuLoad类被用来计算这些负载值。
最后，它通过EstimateTimeStampCounterFrequency方法估算TSC的频率，为后续的时钟频率计算提供基础。

AMD与Intel处理器实现差异

AMD和Intel处理器在温度、电压和频率的监控实现上存在显著差异，这主要体现在它们使用的底层硬件接口和寄存器上。

Intel处理器实现

IntelCpu类继承自GenericCpu，并重写了GetMsrs和Update方法。它通过读取MSR寄存器来获取温度、电压和频率信息。

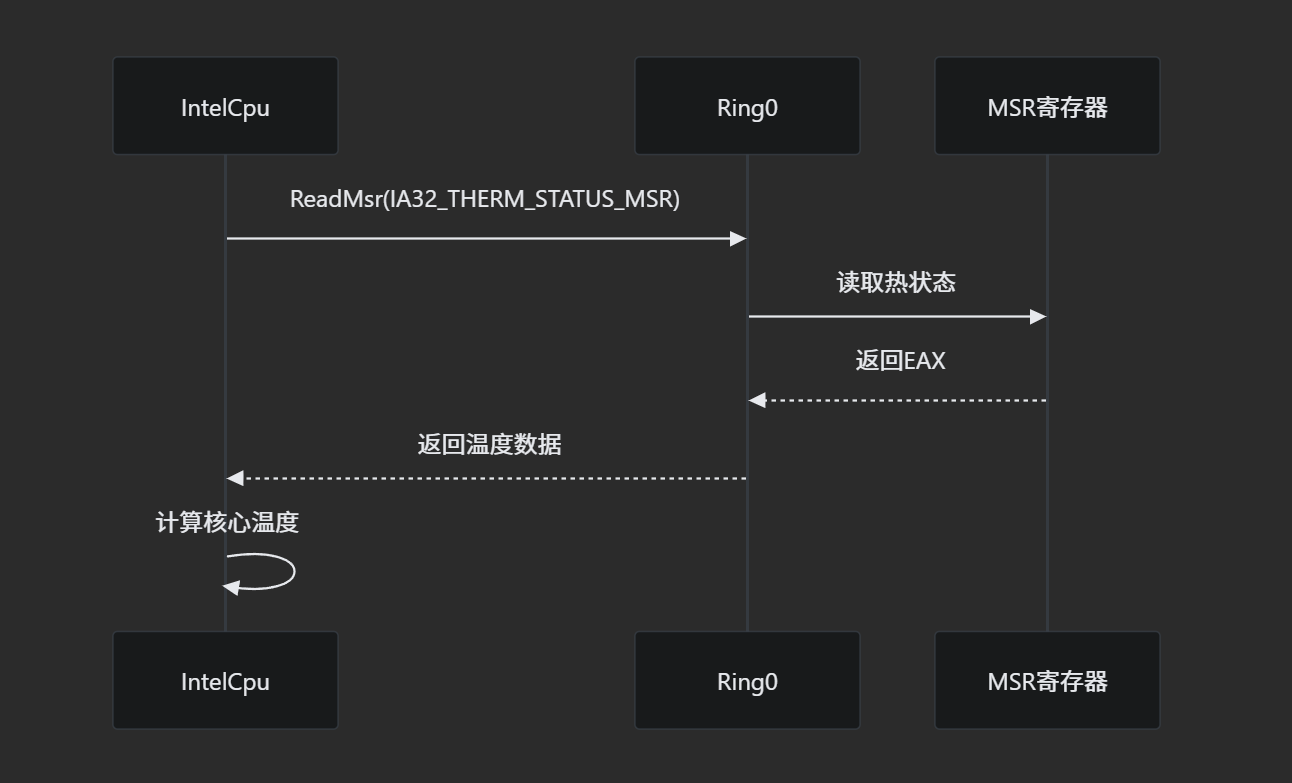

IntelCpu使用IA32_THERM_STATUS_MSR寄存器来获取每个核心的温度，通过IA32_PERF_STATUS寄存器来获取核心电压和时钟频率。它还支持通过RAPL（Running Average Power Limit）接口读取CPU的功耗信息。

AMD处理器实现

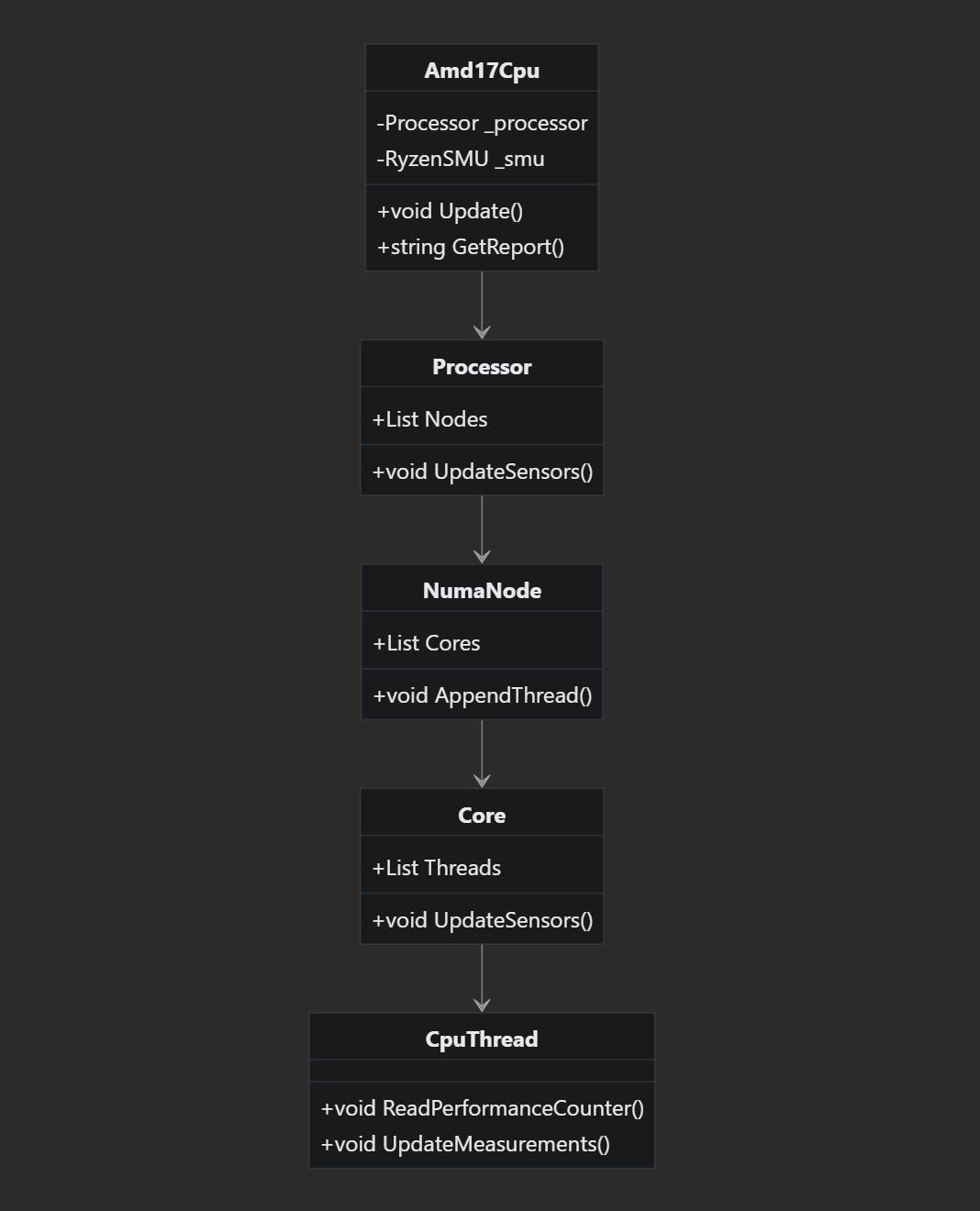

AmdCpu是一个抽象基类，而Amd17Cpu是针对AMD Zen架构的具体实现。Amd17Cpu使用了PCI配置空间和SMU（System Management Unit）来获取监控数据。

Amd17Cpu通过读取PCI配置空间中的特定寄存器来获取核心和SoC的电压，通过MSR寄存器来获取功耗和时钟频率。它还利用SMU来获取更详细的传感器数据。与Intel不同，AMD的实现需要处理NUMA节点和CCD（Core Complex Die）的复杂拓扑结构。

多核心负载计算

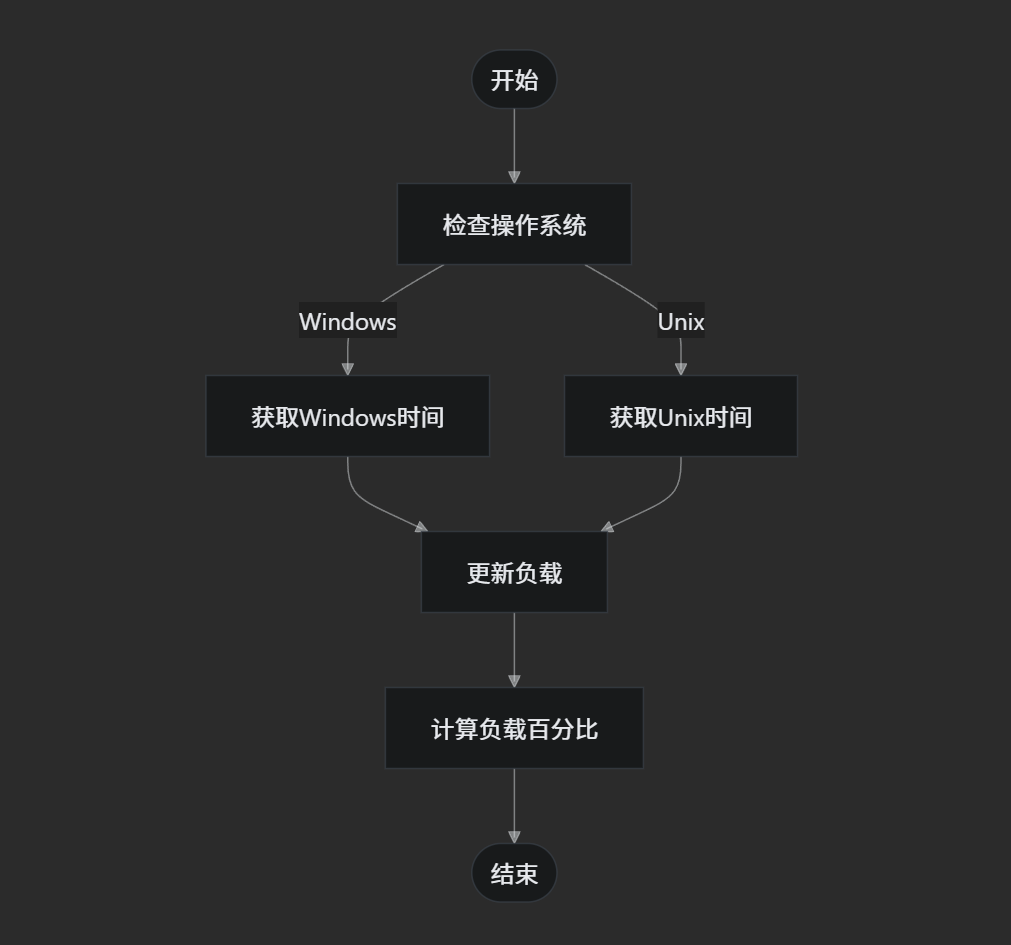

多核心负载的计算由CpuLoad类负责。该类通过查询操作系统提供的性能信息来计算每个线程和整个CPU的负载。

CpuLoad的Update方法首先获取当前的空闲时间和总时间，然后与上一次的值进行比较，计算出时间间隔内的负载。

• 对于Windows系统，它使用NtQuerySystemInformation API来获取SYSTEM_PROCESSOR_PERFORMANCE_INFORMATION。
• 对于Unix系统，它读取/proc/stat文件。计算出的负载值会被GenericCpu类用来更新相应的传感器。

二、GPU硬件支持扩展

下面将讲解如何为NVIDIA、AMD和Intel集成显卡添加GPU监控支持。

• 基于GenericGpu基类，描述如何实现特定厂商的传感器读取逻辑，如NvidiaGpu.cs中通过NVAPI接口获取核心温度、风扇转速和功耗数据。
• 分析AmdGpu.cs中对ADL（AMD Display
  Library）的调用机制，以及IntelIntegratedGpu.cs中对Intel GPU寄存器的访问方式。
• 说明GpuGroup的设备枚举流程和驱动版本兼容性处理策略。

组织结构

主要相关目录和文件包括LibreHardwareMonitorLib/Hardware/Gpu，其中包含了所有GPU相关的实现。

核心组件

GPU监控的核心组件围绕GenericGpu抽象基类构建，该基类继承自Hardware，为所有GPU实现提供了统一的接口。

GenericGpu定义了DeviceId属性，该属性必须由所有派生类实现，用于获取设备的唯一标识符。

具体的GPU监控功能由NvidiaGpu、AmdGpu和IntelIntegratedGpu三个类分别实现，它们各自通过不同的底层API与硬件交互。

GPU 架构概述

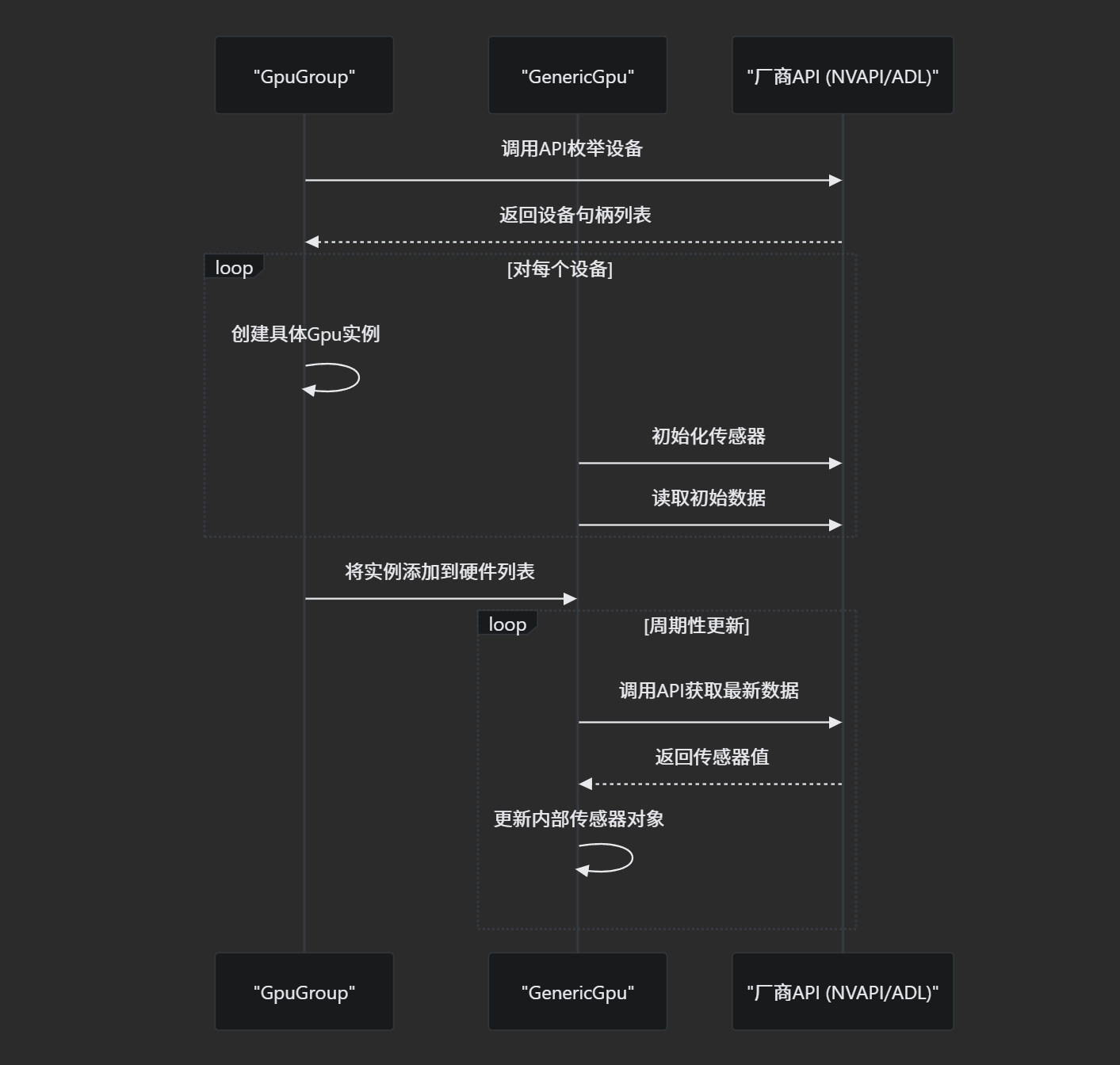

整个GPU监控系统的架构遵循了分层和抽象的设计原则。顶层是IGroup接口，由NvidiaGroup、AmdGpuGroup和IntelGpuGroup实现，负责设备的枚举和初始化。

这些Group类在初始化时会调用相应的底层API（如NVAPI、ADL）来发现系统中的GPU设备。一旦设备被发现，Group类就会创建对应的GenericGpu派生类实例（如NvidiaGpu）。这些具体的GPU类负责通过厂商特定的API读取传感器数据，并在Update方法中更新其内部的传感器值。

详细组件分析

NVIDIA GPU监控实现

NvidiaGpu类通过NVIDIA的NVAPI和NVML库来获取详细的硬件信息。在构造函数中，它首先通过NvAPI_GPU_GetThermalSettings获取温度传感器信息，并为每个传感器创建Sensor对象。

然后，它尝试通过NvAPI_GPU_GetPCIIdentifiers获取PCI设备ID，并通过NvAPI_GPU_GetDynamicPstatesInfoEx或NvAPI_GPU_GetUsages获取GPU负载。

对于功耗和PCIe吞吐量等高级信息，它会尝试初始化NVML库，并通过NvmlDeviceGetHandleByPciBusId获取设备句柄。Update方法是核心，它周期性地调用这些API来刷新所有传感器的值。

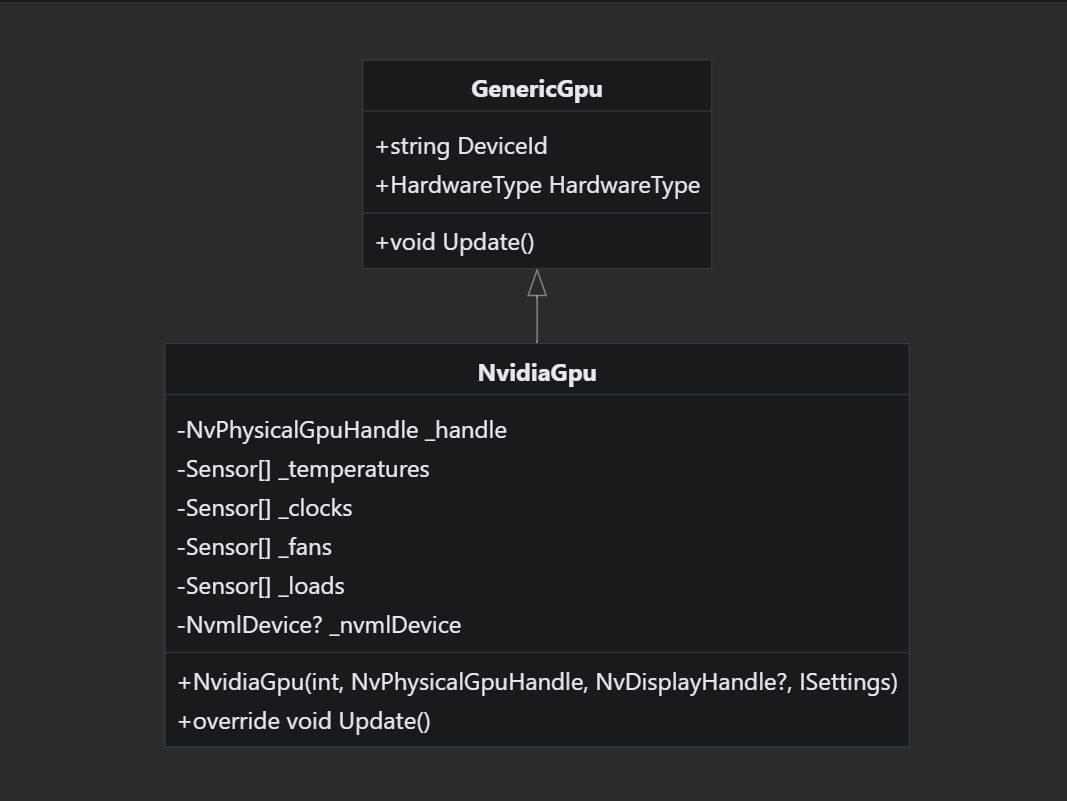

** NVIDIA GPU类图 **

AMD GPU监控实现

AmdGpu类依赖于AMD Display Library (ADL) 来与GPU通信。它的构造函数首先初始化ADL上下文，然后通过ADL2_Adapter_MemoryInfoX4_Get获取显存总量。它通过ADL2_Adapter_PMLog_Support_Get检查PM Log（Power Monitoring Log）是否受支持，这是获取现代AMD GPU传感器数据的主要方式。

同时，它也支持较旧的Overdrive 5/6 API作为后备方案。Update方法会根据可用的API优先级来读取数据：优先使用PM Log，其次是Overdrive N（OD8），最后是Overdrive 5。

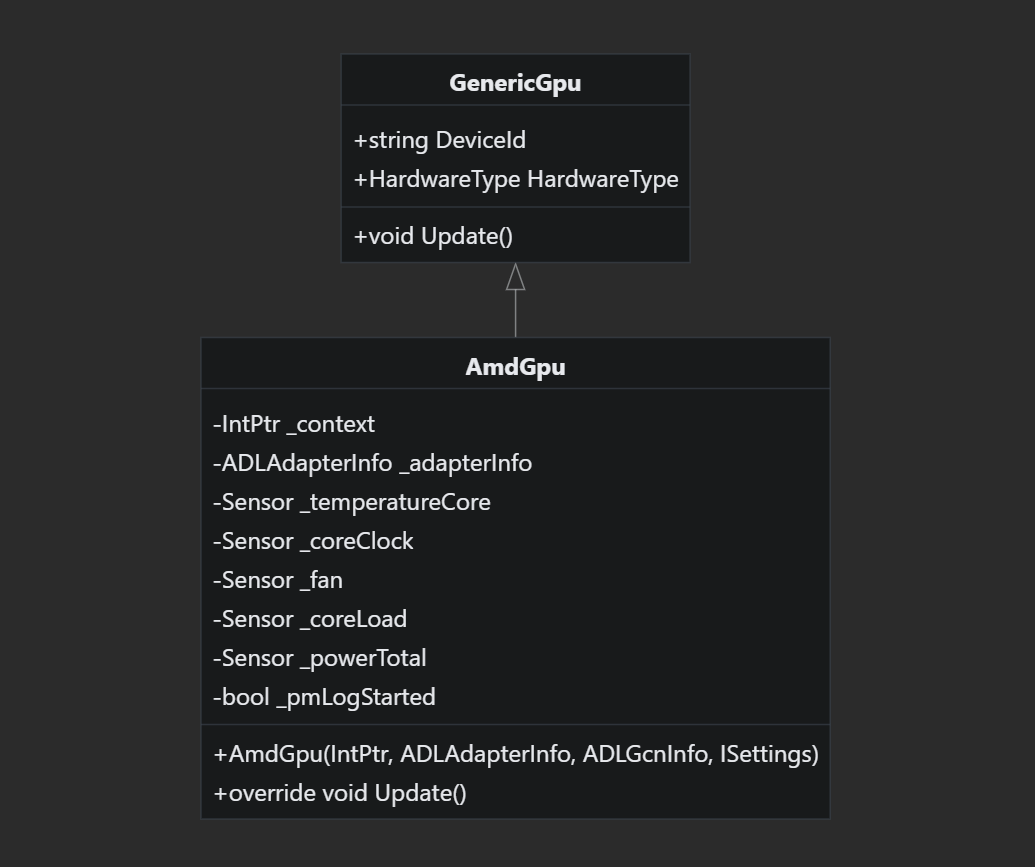

AMD GPU类图

Intel集成GPU监控实现

IntelIntegratedGpu类的实现相对简单，主要依赖于D3D API和MSR（Model Specific Register）寄存器。它通过D3DDisplayDevice.GetDeviceInfoByIdentifier获取显存使用情况。

对于功耗监控，它直接读取Intel CPU的MSR寄存器MSR_PP1_ENERGY_STATUS（0x641），该寄存器记录了GPU的能耗。通过计算连续两次读取之间的能耗差值除以时间间隔，即可得到实时功耗。这种方法巧妙地利用了Intel CPU和集成GPU共享功耗监控机制的特点。

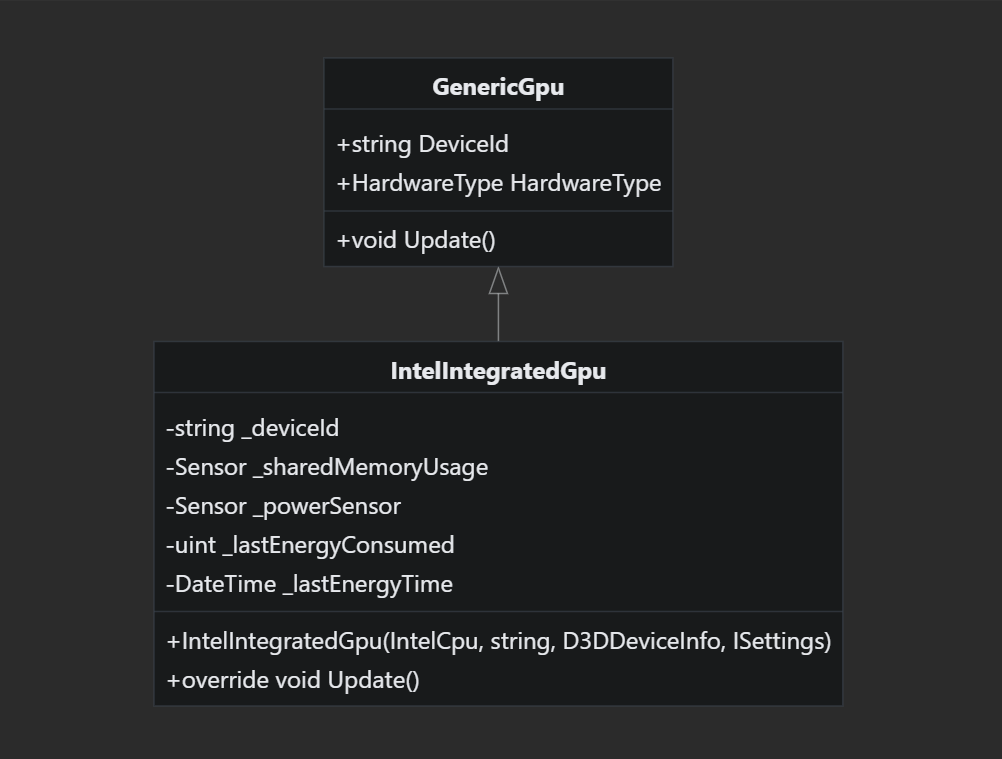

Intel集成GPU类图

依赖关系

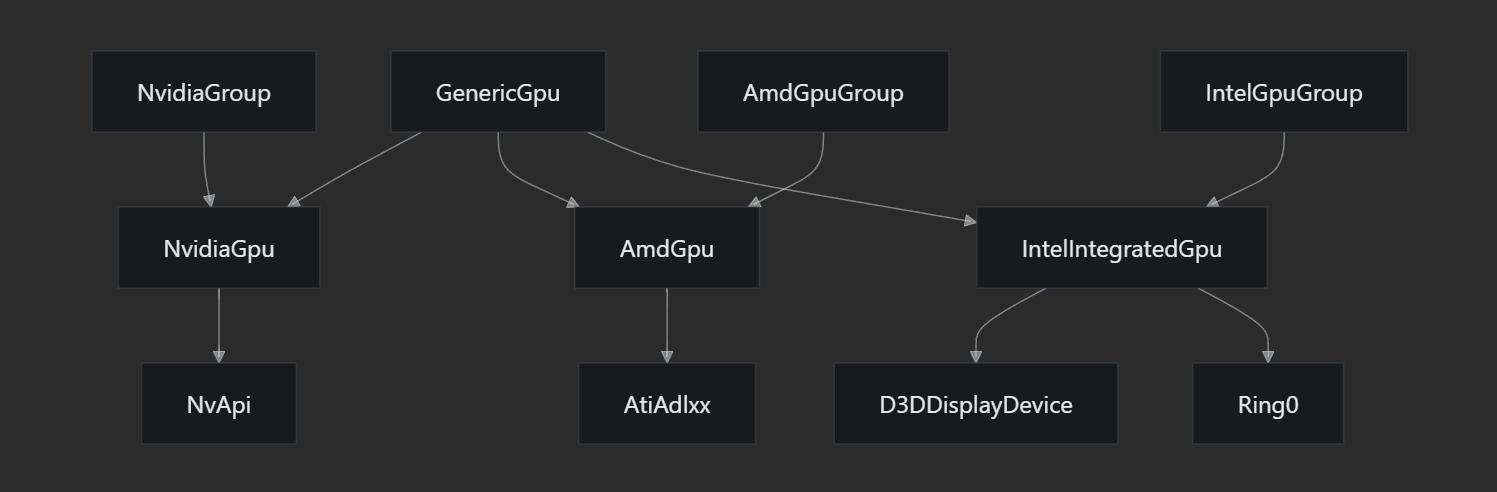

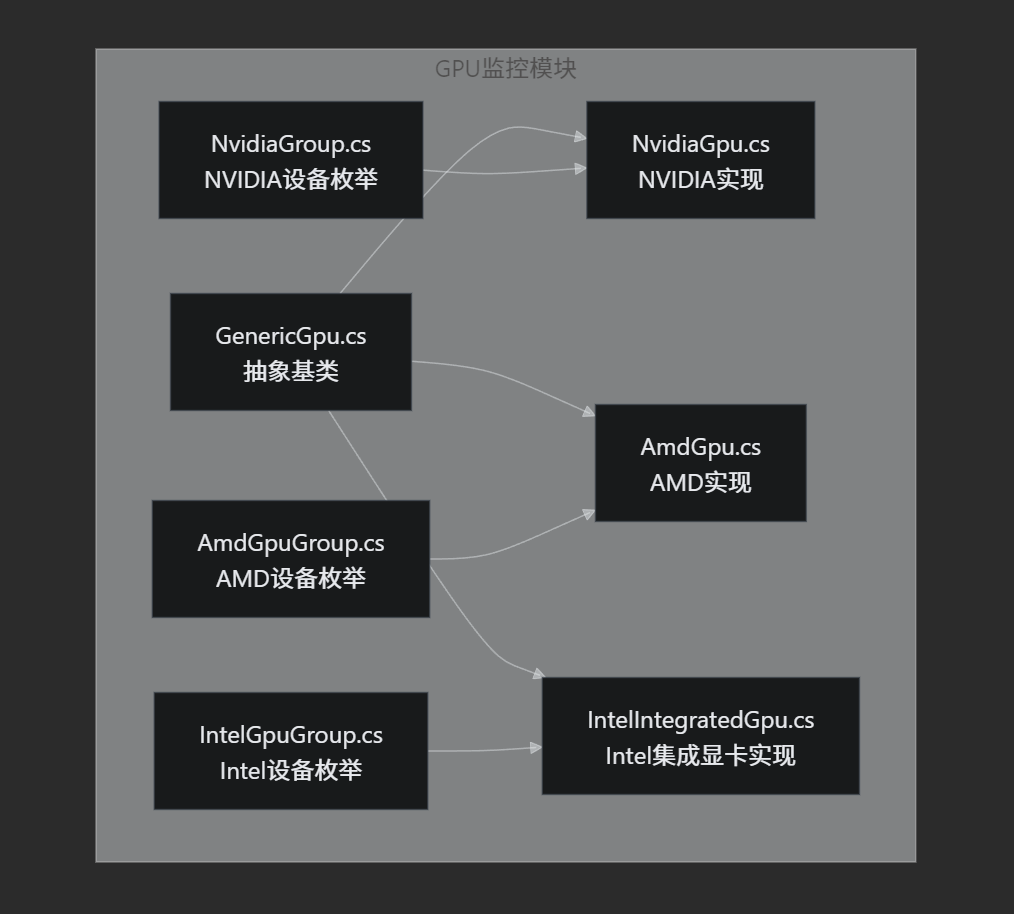

GPU监控模块的依赖关系清晰。GenericGpu是所有具体GPU实现的基类，定义了公共接口。NvidiaGpu、AmdGpu和IntelIntegratedGpu都直接依赖于GenericGpu。

设备枚举类（NvidiaGroup、AmdGpuGroup、IntelGpuGroup）则依赖于具体的GPU实现类来创建实例。此外，这些类还依赖于Interop命名空间中的外部API声明，以及D3DDisplayDevice等工具类来获取通用的硬件信息。

小结

LibreHardwareMonitor通过精心设计的GenericGpu基类和厂商特定的派生类，成功实现了对NVIDIA、AMD和Intel GPU的全面监控。它利用NVAPI、ADL和MSR等底层技术，能够准确地读取核心温度、风扇转速、功耗、时钟频率和显存使用情况等关键指标。GpuGroup类负责设备的发现和初始化，确保了系统的可扩展性和健壮性。这种模块化的设计使得添加对新GPU厂商或新传感器类型的支持变得相对简单。

三、主板硬件支持扩展

下面将以Nct677X.cs和IT87XX.cs为例，说明了如何通过LPC总线读取硬件监控芯片寄存器，并将原始数据解析为可用的传感器值。接着介绍SuperIOHardware抽象层的作用及MotherboardGroup的自动识别机制。

目录结构

核心硬件监控功能位于LibreHardwareMonitorLib目录下，其中Hardware子目录包含了所有硬件组件的实现。主板相关的监控功能集中在Motherboard文件夹中，特别是Lpc子目录，它包含了对Super I/O芯片（如NCT677X和IT87XX）的具体支持。

核心组件

本项目的核心是能够通过LPC总线与主板上的Super I/O芯片通信，读取其寄存器中的电压、温度和风扇转速等原始数据，并将其转换为用户可读的传感器值。这一过程涉及多个关键组件：

• ISuperIO接口定义了所有Super I/O芯片的通用契约；
• Nct677X和IT87XX类是具体芯片的实现；
• LpcIO类负责在系统启动时检测和初始化这些芯片；
• SuperIOHardware类则作为抽象层，将底层芯片数据暴露给上层应用。

架构概述

同样是遵循分层设计原则，最底层是直接与硬件交互的LpcIO类，它利用Ring0库提供的底层I/O端口读写能力。

中间层是实现了ISuperIO接口的具体芯片类，如Nct677X和IT87XX，它们封装了特定芯片的寄存器布局和通信协议。

最上层是SuperIOHardware类，它作为硬件抽象层，将来自不同芯片的异构数据统一为标准的传感器模型，供UI或其他模块使用。

Motherboard类作为容器，管理着一个或多个SuperIOHardware实例。

详细组件分析

Nct677X芯片实现分析

Nct677X类是Nuvoton（新唐科技）NCT677X系列Super I/O芯片的具体实现。它通过LpcPort对象与LPC总线通信。

在构造函数中，根据不同的芯片型号（如Chip.NCT6771F, Chip.NCT6796D等）初始化其内部数组，如：

• _voltageRegisters（电压寄存器地址）
• _fanRpmRegister（风扇转速寄存器地址）
• _temperaturesSource（温度源数据结构）

_temperaturesSource是一个关键结构，它不仅包含温度读数的寄存器地址，还可能包含半位（half-bit）和源寄存器（source register），用于处理更复杂的温度传感器。

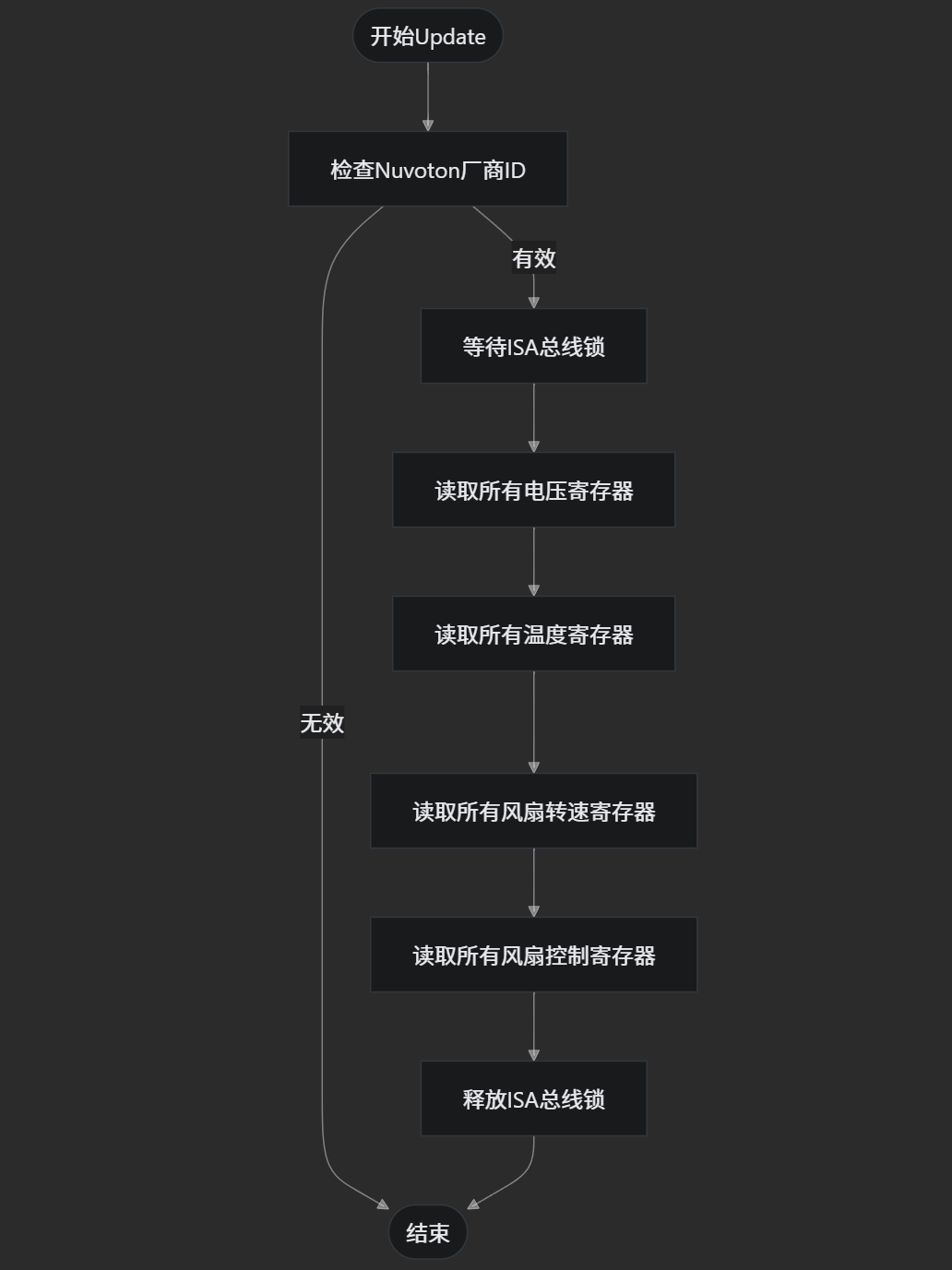

Nct677X数据更新流程

Update()方法是数据采集的核心。它首先检查芯片厂商ID以确保通信正常。然后，它通过Mutexes.WaitIsaBus()获取对ISA总线的独占访问权，防止与其他程序冲突。

电压读取通过读取_voltageRegisters数组中的地址实现，对于NCT668x系列芯片，电压值由两个字节组成，需要进行12位精度的计算。

温度读取逻辑复杂，它使用一个temperatureSourceMask位掩码来防止重复读取同一温度源。它会读取主寄存器和半位寄存器，将结果左移一位后与半位进行或运算，得到一个16位的值，然后乘以0.5得到最终的摄氏度温度。

风扇转速读取根据芯片型号使用16位计数器或传统的8位计数器。最后，SetControl()方法允许软件控制风扇转速，它会先保存当前的控制模式，然后写入新的PWM值。

IT87XX芯片实现分析

IT87XX类是ITE（联阳）IT87XX系列Super I/O芯片的实现。与Nct677X类似，它在构造函数中根据Chip枚举的值来初始化其传感器数组（Voltages, Temperatures, Fans, Controls）和特定的芯片属性，如：

• _voltageGain（电压增益系数）
• _has16BitFanCounter（是否支持16位风扇计数器）

_voltageGain的值因芯片型号而异，例如IT8625E使用0.011，而IT8655E使用0.0109，这反映了不同芯片内部ADC的参考电压差异。

IT87XX数据更新流程

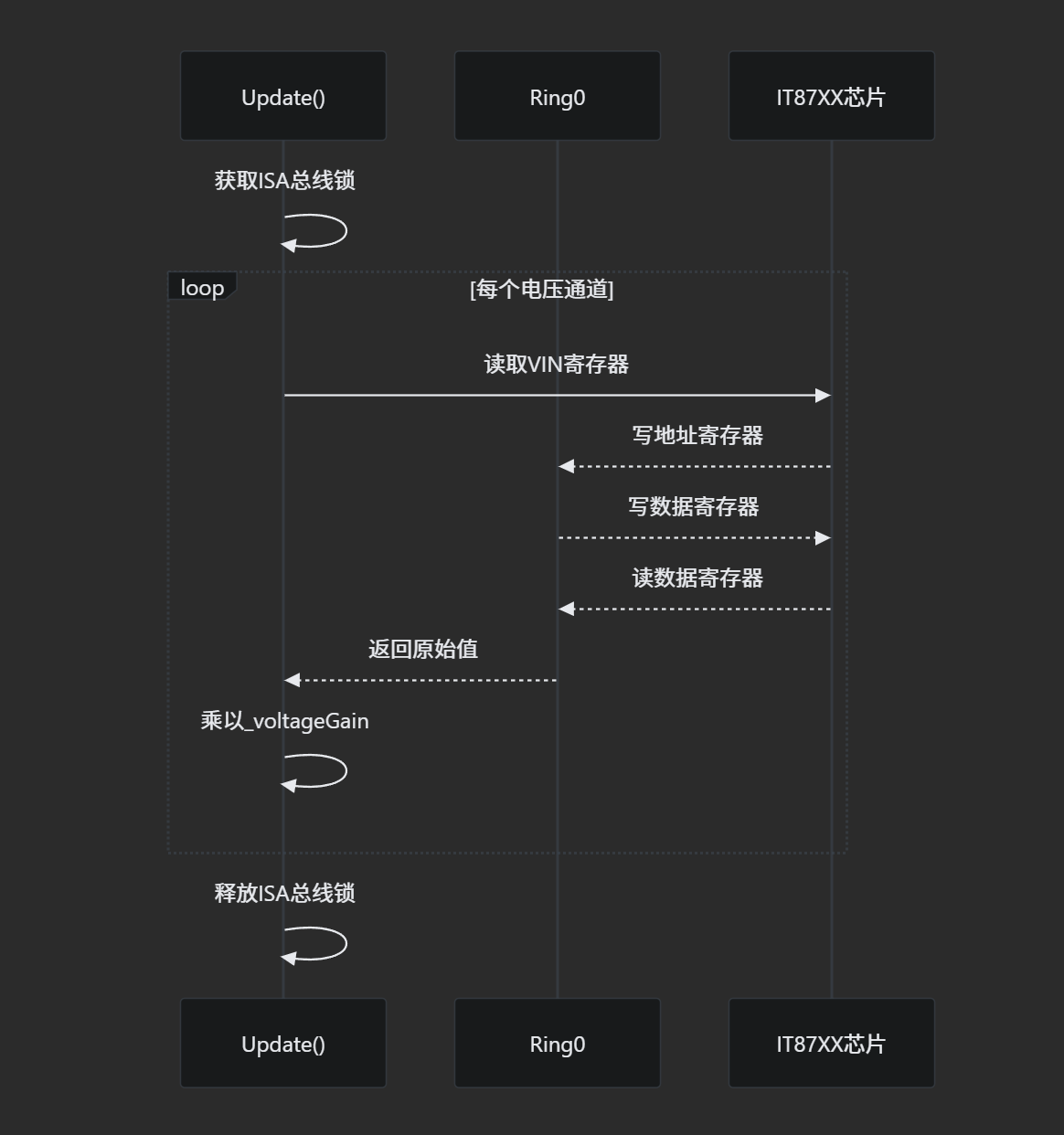

Update()方法同样需要获取ISA总线锁。电压读取非常直接：读取IT87_REG_VIN[i]寄存器的值，然后乘以_voltageGain。

温度读取则读取TEMPERATURE_BASE_REG + i地址的有符号字节值。

风扇转速读取逻辑根据_has16BitFanCounter标志分为两种情况：

• 如果支持16位计数器，则读取两个寄存器并组合成一个16位值；
• 否则，使用8位计数器，并根据FAN_TACHOMETER_DIVISOR_REGISTER中的分频器值来计算实际转速。

风扇控制读取（Controls）也分为两种模式：

• 如果_hasExtReg为真，则PWM值分布在两个寄存器中，需要读取扩展寄存器才能获得完整的8位值；
• 否则，只使用7位精度。

SuperIOHardware抽象层分析

SuperIOHardware类是连接底层芯片实现和上层应用的关键抽象层。它在构造函数中接收一个ISuperIO实例，并根据主板型号和制造商调用GetBoardSpecificConfiguration方法来获取该主板上Super I/O芯片的特定配置，如哪些电压、温度、风扇和控制通道是可用的。

然后，它为每个可用的传感器创建一个Sensor对象，并将这些对象分别添加到_voltages、_temperatures、_fans和_controls列表中。当上层应用调用Update()方法时，SuperIOHardware会调用其内部_superIO.Update()方法来刷新原始数据，然后这些数据就可以通过Sensors属性被访问。

MotherboardGroup自动识别机制分析

MotherboardGroup类的实现非常简洁，它只包含一个Motherboard实例的数组。其自动识别机制的核心在于Motherboard类的构造函数。

当Motherboard被创建时，它会首先通过SMBios获取主板的制造商和型号信息。然后，根据操作系统，它会创建LpcIO（Windows）或LMSensors（Unix）实例。LpcIO的构造函数会立即执行Detect()方法，该方法会遍历预定义的LPC端口（如0x2E, 0x4E），尝试进入Winbond/Fintek和ITE芯片的配置模式，并读取芯片ID。根据读取到的ID，LpcIO会创建相应的Nct677X或IT87XX实例，并将其添加到_superIOs列表中。

最后，Motherboard会为_superIOs中的每个芯片创建一个SuperIOHardware实例，并将其作为子硬件（SubHardware）。

依赖分析

Motherboard依赖于LpcIO和SuperIOHardware。LpcIO是检测逻辑的核心，它依赖于ISuperIO接口和具体的芯片实现类（Nct677X, IT87XX）。

SuperIOHardware依赖于ISuperIO来获取数据。所有与硬件的直接交互都通过Ring0库完成，它提供了ReadIoPort和WriteIoPort等底层函数。Mutexes类用于确保对ISA总线的独占访问，防止数据竞争。

扩展建议

为新型号主板的Super I/O芯片添加支持，需要深入理解LPC总线通信协议和特定芯片的寄存器手册。通过遵循ISuperIO接口，可以将新芯片的实现无缝集成到现有的SuperIOHardware抽象层中。LpcIO类的自动检测机制通过枚举端口和读取芯片ID来发现硬件，而Motherboard类则负责将这些发现的硬件组织成一个完整的监控树。成功实现的关键在于精确的寄存器映射、正确的数据解析算法以及对硬件访问权限和稳定性的谨慎处理。

四、存储设备支持扩展

系统基于INVMeDrive接口，实现了对不同厂商NVMe命令集的解析，包括Intel RST驱动下的健康信息读取和三星专有SMART属性的处理。通过WindowsStorage类与磁盘驱动通信，提取温度、磨损指数和坏块计数等关键指标。

组织结构

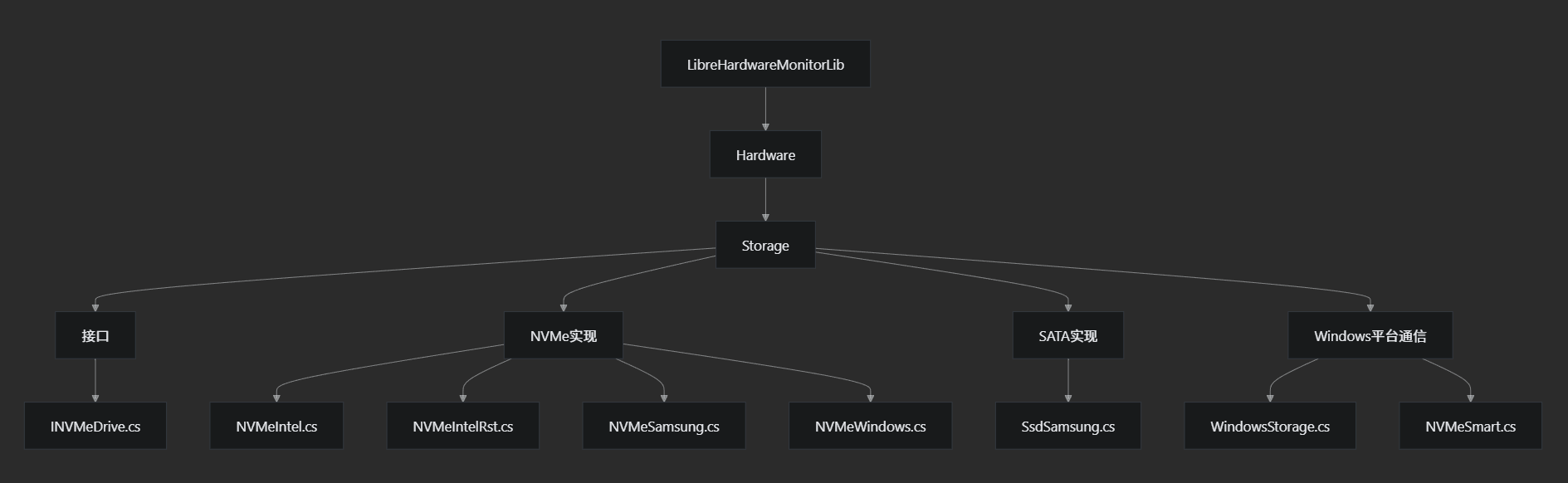

核心功能位于LibreHardwareMonitorLib目录下，其中Hardware\Storage子目录包含了所有与存储设备相关的实现。

核心组件

核心组件包括INVMeDrive接口、厂商特定的NVMe驱动实现（如NVMeIntel、NVMeSamsung）以及WindowsStorage类。这些组件共同协作，通过IOCTL请求与底层驱动通信，获取NVMe和SATA设备的健康状态和性能指标。

详细组件分析

NVMe驱动接口分析

INVMeDrive接口是所有NVMe驱动实现的基础，定义了三个核心方法：Identify用于获取设备句柄，IdentifyController用于获取控制器信息，HealthInfoLog用于读取健康信息日志。

Intel NVMe驱动实现分析

NVMeIntel类实现了Intel NVMe设备的专有通信协议。它使用IOCTL_SCSI_MINIPORT控制码和特定的签名（IntelNVMeMiniPortSignature1）来与Intel驱动通信。

Intel RST驱动实现分析

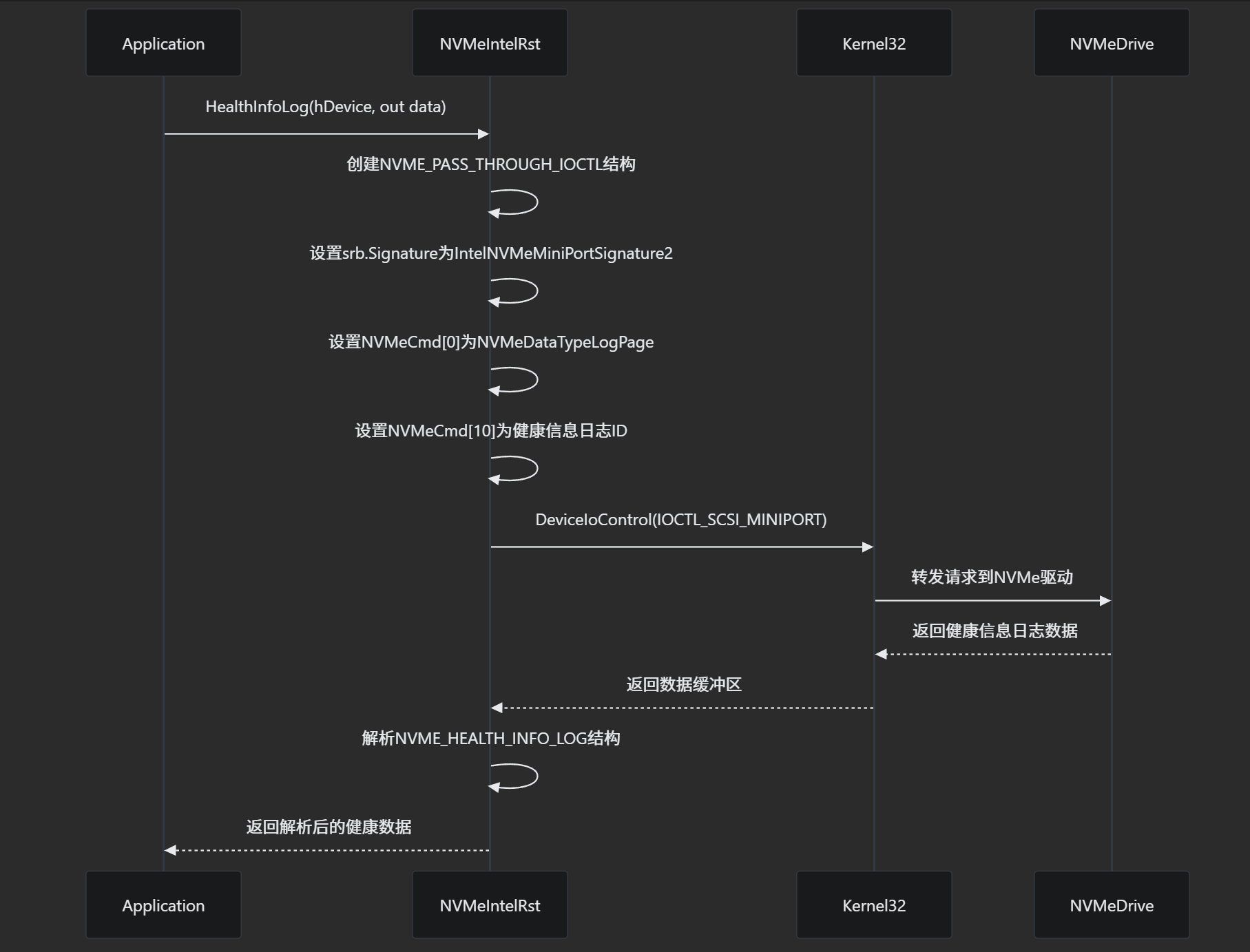

NVMeIntelRst类专门处理在Intel RST（快速存储技术）RAID模式下的NVMe设备。与NVMeIntel的主要区别在于使用的签名不同（IntelNVMeMiniPortSignature2），以适应RAID控制器的通信协议。

三星NVMe驱动实现分析

NVMeSamsung类通过SCSI安全协议命令（SECURITY PROTOCOL IN）与三星NVMe设备通信。它使用特定的CDB（命令描述块）序列来读取识别信息和健康日志。

Windows存储通信机制分析

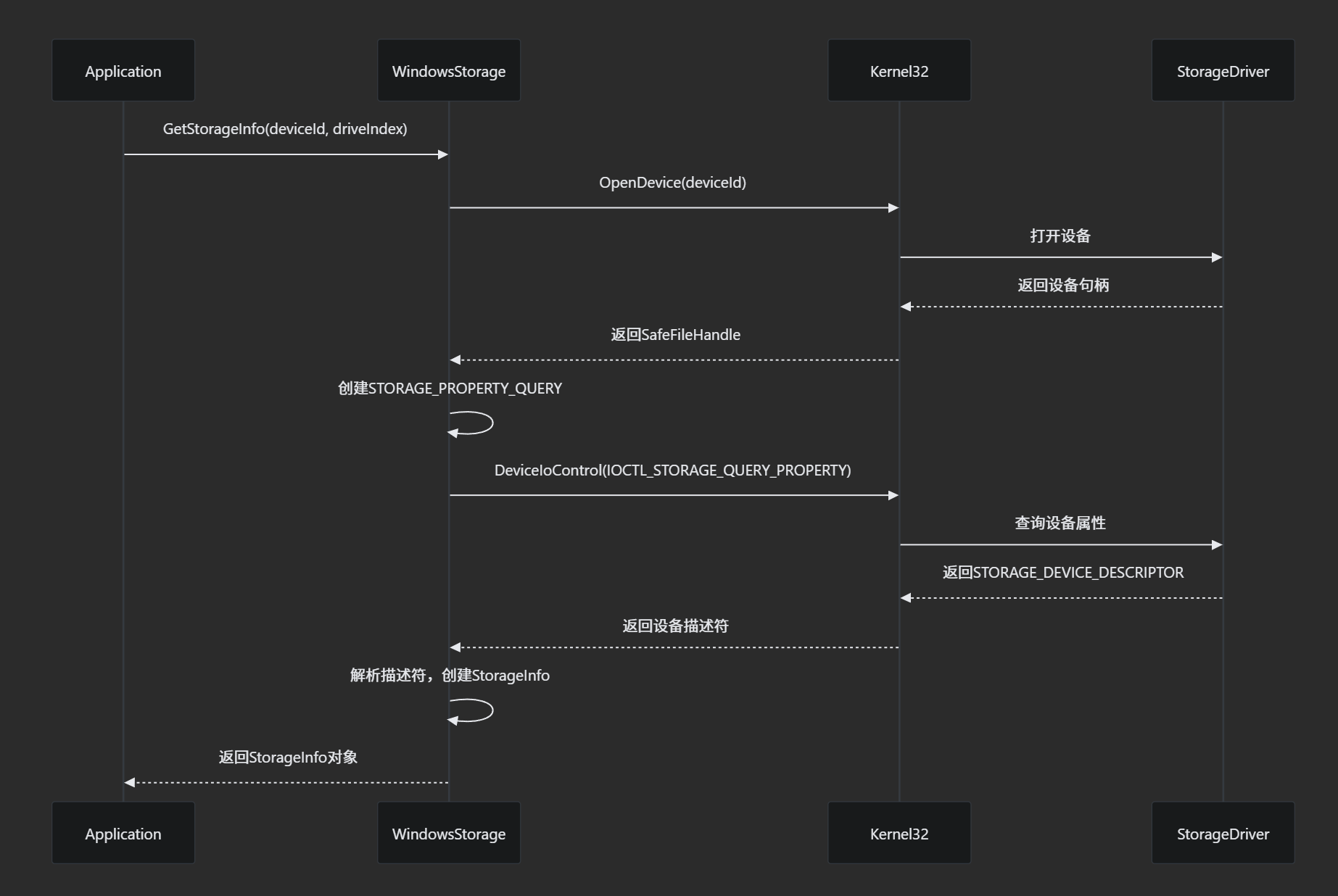

WindowsStorage类通过IOCTL_STORAGE_QUERY_PROPERTY控制码与Windows存储子系统通信，获取设备的基本信息。

依赖分析

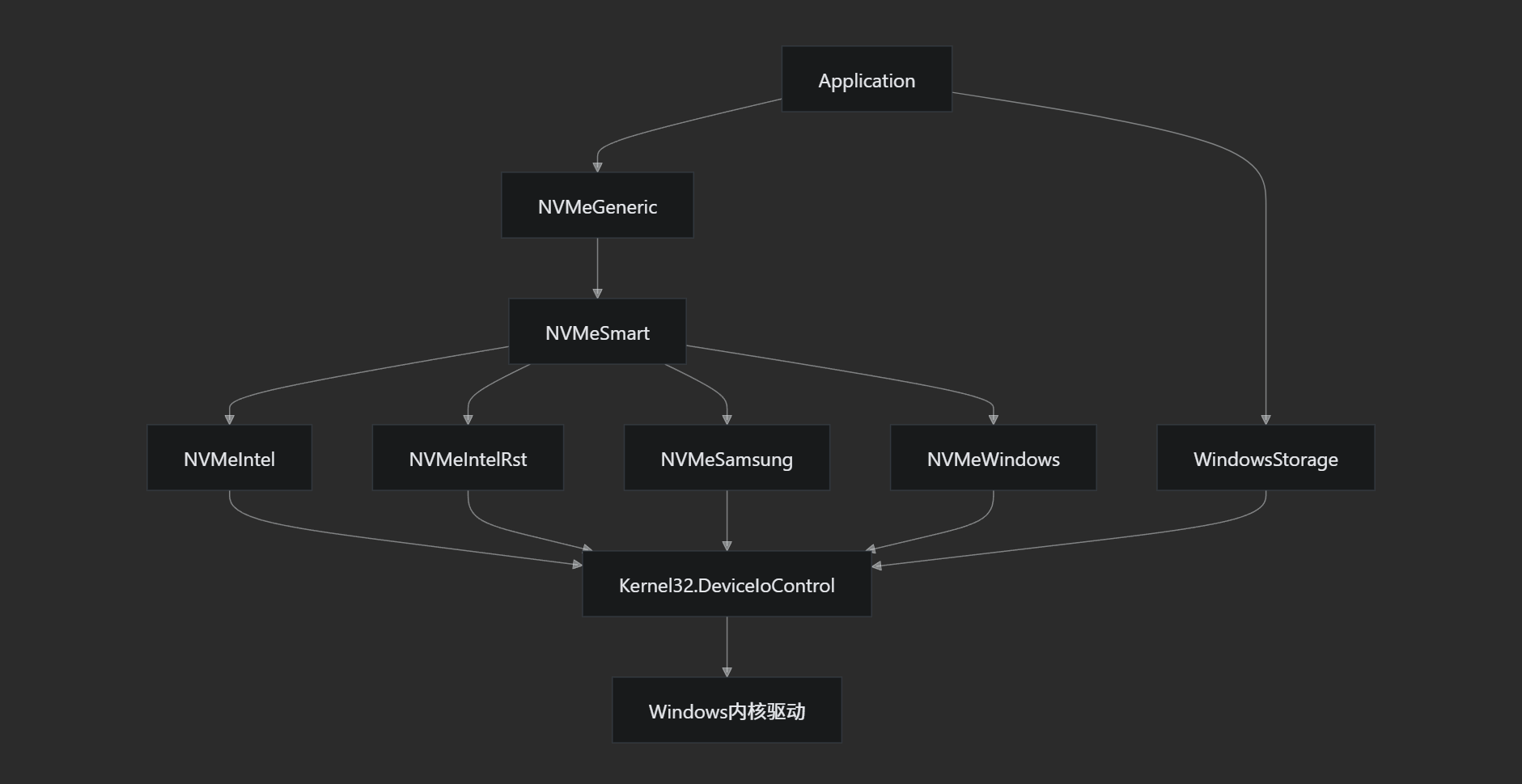

系统依赖于Windows API进行底层设备访问，主要通过Kernel32命名空间中的P/Invoke调用。DeviceIoControl函数是核心，用于发送各种IOCTL请求。INVMeDrive接口的实现依赖于具体的厂商协议，而NVMeSmart类则负责根据设备型号选择正确的驱动实现。

总结

为 LibreHardwareMonitor 添加新硬件支持是一个结构化的过程。对于 CPU，关键是继承 GenericCpu 并在 CpuGroup 中根据 CPUID 进行注册。对于 Super I/O 芯片，需要实现 ISuperIO 接口，并利用 LpcPort 安全地读写寄存器。对于 NVMe 存储设备，需要实现 INVMeDrive 接口，并通过 WindowsStorage 类集成到设备发现流程中。在整个过程中，必须严格处理硬件 ID 识别、驱动兼容性以及异常和资源管理，以确保软件的稳定性和可靠性。
