Linux网络管理

一、计算机网络体系结构

1.1 OSI七层模型

物理层：传输介质，组网
数据链路层：帧，MAC地址寻址，数据成帧，数据监测，重发 ARP
网络层：将网络地址转化为物理地址，网络地址寻址，路由转发 IP协议
传输层：提供端对端的数据交换，连接端口
会话层：提供点对点的连接
表示层：数据格式化
应用层：应用程序，服务

1.2 TCP/IP的五层模型

（1）物理层：
物理介质，组网。光钎，双绞线。

（2）数据链路层：
MAC：48位二进制数，12十六进制表示，确定设备位置
数据成帧，封装 以太网包头

（3）网络层：
IP协议： 网络寻址
网络地址，主机地址
IP地址分类： ABCDE
子网划分
子网掩码
与运算
路由
【静态路由：手工路由表
动态路由：路由协议学习 OSPF RIP
默认路由：缺省路由 0.0.0.0】
路由器。网关
ARP 地址解析 ip------->mac

（4）传输层：
端口：数据包区分，IP+端口
UDP:简单，容易实现，不可靠传输
TCP：可靠传输
TCP：报文格式：20字节

（5）应用层：
应用程序
服务
HTTP、FTP、SMTP

二、UDP/TCP协议

UDP和TCP协议都是传输层的协议，主要作用就是在应用层的数据包标头加上端口号（或者在IP协议的数据包中插入端口号）

• UDP协议的优点是比较简单，容易实现，但缺点是可靠性差，一旦数据包发出，无法知道对方是否收到。
• TCP协议可以近似认为是有确认机制的的UDP协议。每发出一个数据包都要求确认。如果有一个数据包遗失，就收不到确认，发出方就知道有必要重发这个数据包了。

2.1 TCP协议的报文格式

• 16位源端口号和16位目的端口号
• 32位序号：一次TCP通信过程中某一个传输方向上的字节流的每个字节的编号，通过这个来确认发送的数据有序，比如现在序列号为1000，发送了1000，下一个序列号就是2000
• 32位确认号：用来响应TCP报文段，给收到的TCP报文段的序号加1，三握手时还要携带自己的序号
• 4位头部长度：标识该TCP头部有多少个4字节，共表示最长15*4=60字节。同IP头部
• 6位保留：6位标志。URG（紧急指针是否有效）；ACK（表示确认号是否有效）；PSH（提示接收端应用程序应该立即从TCP接收缓冲区读走数据）；RST（表示要求对方重新建立连接）；SYN（表示请求建立一个连接）；FIN（表示通知对方本端要关闭连接）
• 16位窗口大小：TCP流量控制的一个手段，用来告诉对端TCP缓冲区还能容纳多少字节
• 16位校验和：由发送端填充，接收端对报文段执行CRC算法以校验TCP报文段在传输中是否损坏
• 16位紧急指针：一个正是偏移量，它和序号段的值相加表示最后一个紧急数据的下一个字节的序号

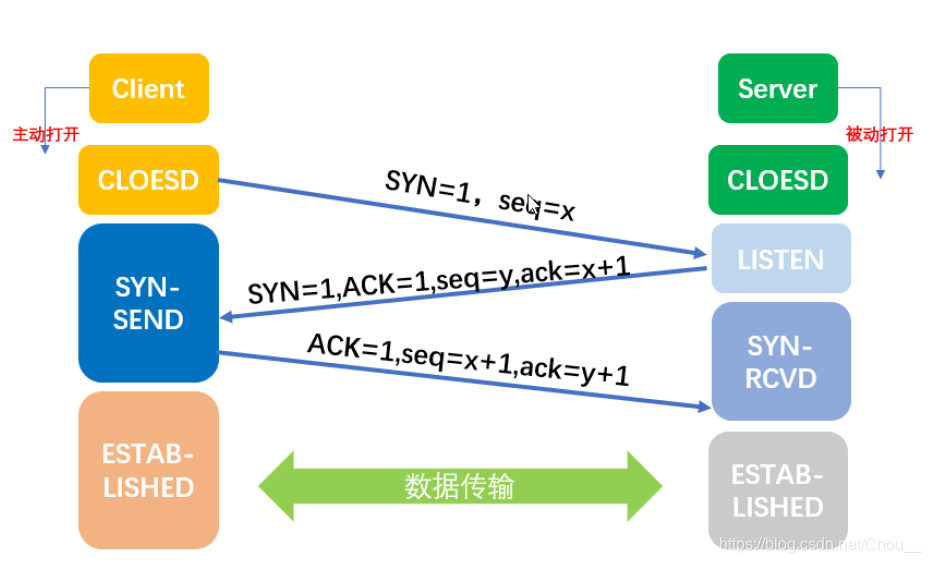

2.2 三次握手过程：

所谓三次握手即建立TCP连接，就是指建立一个TCP连接时，需要客户端和服务器端总共发送3个包以确认连接的建立。在socket编程中，这一过程由客户端执行connect来触发，整个流程如下所示：
1、建立连接时，客户端发送syn包（syn=j）到服务器，并进入SYN_SEND状态，等待服务器确认；

2、服务器收到syn包，必须确认客户的SYN（ack=x+1），同时自己也发送一个SYN包（syn=k），即SYN+ACK包，此时服务器进入SYN_RECV状态；

3、客户端收到服务器的SYN+ACK包，向服务器发送确认包ACK（ack=k+1），此包发送完毕，客户端和服务器进入ESTABLISHED（TCP连接成功）状态，完成三次握手。

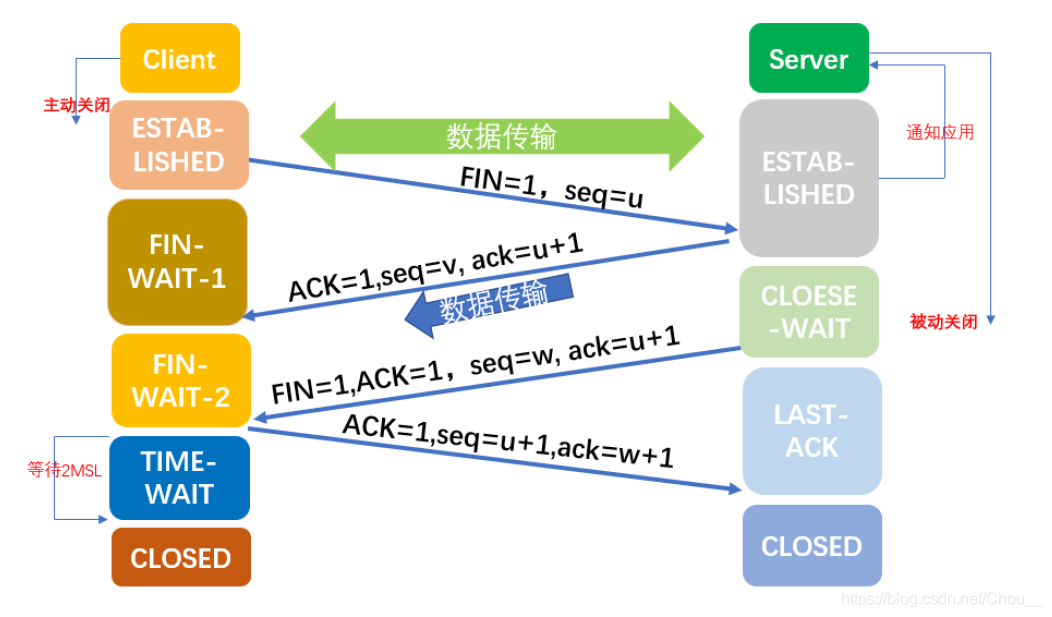

2.3 四次挥手过程：

TCP的连接的拆除需要发送四个包，因此称为四次挥手。客户端或服务器均可主动发起挥手动作，在socket编程中，任何一方执行close（）操作即可产生挥手操作。

1、客户端请求释放连接，停止发送数据。发送FIN=1，seq=u。进入FIN-WAIT-1；

2、服务器收到释放连接请求。发出确认报文，ACK=1，ack=u+1，seq=v，进入CLOSE-WAIT；

3、客户端收到服务端的确认请求报文，进入FIN-WAIT-2；

4、服务器端发送完数据。发送释放连接请求，FIN=1 ACK=1 seq=w，ack=u+1，服务器进入LAST-ACK；

5、客户端收到服务器端的释放连接请求，发出确认，ACK=1 seq=u+1，ack=w+1，进入TIME-WAIT（2MSL），进入CLOSE；

6、服务器端收到客户端的ACK=1之后，直接进入CLOSE。

三、网络管理命令

3.1 netstat
用于显示各种网络相关信息，如网络连接，路由表，接口状态，无效连接，组播成员等。

（1）选项：
-a：列出系统中所有连接
-t：列出TCP连接
-u：列出UDP连接
-l：列出所有正在监听的服务
-n：用端口显示服务，而不是服务名
-p：显示服务的进程ID PID
-s：按协议统计
-c：每隔固定时间执行命令
-r：路由信息

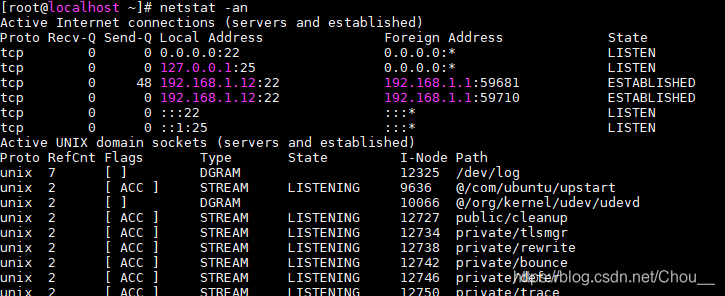

（2）示例：

Proto：数据包的协议，分为TCP和UDP
Recv-Q：表示收到的数据已经在本地接收缓存，但是还没有被进程取走的数据包数量
Send-Q：对方没有收到的数据包，或者没有ACK回复的，还在本地缓冲区的数据包数量
Local Address：本地IP：端口，通过端口可以知道本机开启了哪些服务
Foreign Address：远程主机：端口，即远程哪个IP使用哪个端口连接到本机
State：连接状态，主要是已经建立连接（ESTABLISED）和监听（LISTEN）两种状态
PID/Program name：主要是进程ID和进程命令

Proto：协议，一般为unix
RefCnt：连接到此Socket的进程数量
Flags：连接标识
Type：Socket访问类型
State：连接状态，已经建立连接（ESTABLISED）和监听（LISTEN）两种状态
I-Node：程序文件的Inode号
Path：Socket程序的路径，或者相关数据的输出路径

[root@localhost ~]# netstat -a ##列出所有端口，包括监听的和未监听的

[root@localhost ~]# netstat -t ##列出所有的tcp协议的端口

Active Internet connections (w/o servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 48 192.168.1.12:ssh 192.168.1.1:59681 ESTABLISHED
tcp 0 0 192.168.1.12:ssh 192.168.1.1:59710 ESTABLISHED

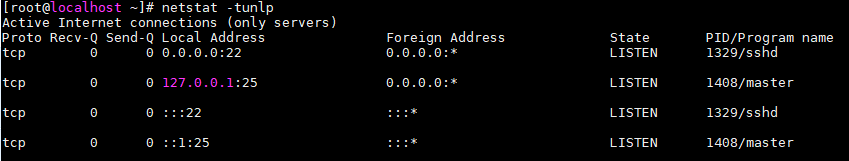

查找特定程序运行的端口：

[root@localhost ~]# netstat -r ##查看本机路由信息

Kernel IP routing table
Destination Gateway Genmask Flags MSS Window irtt Iface
192.168.1.0 * 255.255.255.0 U 0 0 0 eth0
link-local * 255.255.0.0 U 0 0 0 eth0
default 192.168.1.2 0.0.0.0 UG 0 0 0 eth0

3.2 ss
用于显示当前网络接口状态

（1）选项：
-t：tcp协议的连接
-u：udp协议的连接
-l：监听状态的连接
-a：所有状态的连接
-p：显示PID
-m：显示连接使用的内存信息
-e：显示扩展信息
-n：数字格式显示

（2）示例：
[root@localhost ~]# ss -a ##显示所有连接

State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 :::ssh ::: *
LISTEN 0 128 :ssh :
LISTEN 0 100 ::1:smtp :::
LISTEN 0 100 127.0.0.1:smtp :
ESTAB 0 0 192.168.1.12:ssh 192.168.1.1:59681
ESTAB 0 0 192.168.1.12:ssh 192.168.1.1:59710

[root@localhost ~]# ss -ta ##查看所有TCP协议的连接

State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 :::ssh ::: *
LISTEN 0 128 :ssh :
LISTEN 0 100 ::1:smtp :::
LISTEN 0 100 127.0.0.1:smtp :
ESTAB 0 0 192.168.1.12:ssh 192.168.1.1:59681
ESTAB 0 0 192.168.1.12:ssh 192.168.1.1:59710

3.3 traceroute与mtr：
获取当前主机到目标主机所经过的路由（网关）

（1）traceroute：
[root@localhost ~]# traceroute 192.168.1.12
traceroute to 192.168.1.12 (192.168.1.12), 30 hops max, 60 byte packets
1 192.168.1.12 (192.168.1.12) 0.022 ms 0.005 ms 0.005 ms

[root@localhost ~]# traceroute www.baidu.com
traceroute to www.baidu.com (14.215.177.39), 30 hops max, 60 byte packets
1 192.168.1.2 (192.168.1.2) 0.237 ms 0.145 ms 0.142 ms
2 * * *
3 * * *
4 * * *
5 * * *
6 * * *
7 *^C

（2）mtr：
-r：以报告模式显示
-s：用来指定ping数据包的大小
-n：no-dns不对IP地址做域名解析
-a：来设置发送数据包的IP地址
-i：使用这个参数来设置ICMP返回之间的要求默认是1秒
-4：IPv4
-6：IPv6

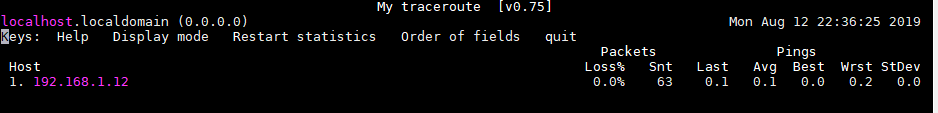

[root@localhost ~]# mtr 192.168.1.12

[root@localhost ~]# mtr -r 192.168.1.12
HOST: localhost.localdomain Loss% Snt Last Avg Best Wrst StDev

1. 192.168.1.12 0.0% 10 0.1 0.1 0.0 0.1 0.0

3.4 wget：
是一个从网络上自动下载文件的自由工具。下载数据的时候使用的协议可以是http，https，ftp三种协议。使用此命令时的输出信息中可以看到本地下载使用的是什么协议

（1）选项：
-r：当用wget下载目录时，需要用到此选项，表达递归下载目录及其子目录。如果下载文件时，加上-r选项，那么远程主机上的目录结构就会下载到本地
-c：支持断点续传，即使我们的ctrl+c了wget命令，再次使用wget -c仍然是接着上次的进度开始下载
-O filename：表示将远程的文件下载到本地后，重新命名为filename
-q（- -quiet）wget执行时不输出任何提示信息
-t num：表示当出现网络不好等情况后，wget重试的次数。默认的为20次，若num为0或inf时，表示重试无限次
-b：后台下载

（2）示例：
<1>[root@localhost ~]# wget https://cn.wordpress.org/latest-zh_CN.tar.gz
–2019-08-19 14:35:22-- https://cn.wordpress.org/latest-zh_CN.tar.gz
Resolving cn.wordpress.org… 198.143.164.252
Connecting to cn.wordpress.org|198.143.164.252|:443… connected.
HTTP request sent, awaiting response… 200 OK
Length: 11825460 (11M) [application/octet-stream]
Saving to: “latest-zh_CN.tar.gz”

3% [===> ] 360,030 6.87K/s eta 29m 46s
## 以上的例子是从网络下载一个文件并保存在当前目录，在下载的过程中会显示进度条，包含（下载完成百分比，已经下载的字节，当前下载速度，剩余下载时间）。

<2>[root@localhost ~]# wget -O wordpress.zip https://cn.wordpress.org/latest-zh_CN.tar.gz
–2019-08-19 14:44:43-- https://cn.wordpress.org/latest-zh_CN.tar.gz
Resolving cn.wordpress.org… 198.143.164.252
Connecting to cn.wordpress.org|198.143.164.252|:443… connected.
HTTP request sent, awaiting response… 200 OK
Length: 11825460 (11M) [application/octet-stream]
Saving to: “wordpress.zip”

0% [ ] 0 --.-K/s
##以上例子为使用wget -O下载并以不同的文件名保存

<3> 使用wget - -limit -rate限速下载
命令： wget - -limit-rate=300k https://cn.wordpress.org/latest-zh_CN.tar.gz
##当执行wget的时候，默认会占用全部可能的宽带下载。但是当你准备下载一个大文件，而你还需要下载其他文件时就有必要限速了。
