迅为iTOP-4418核心板在医疗设备行业的开发应用

市场估计，未来五年，医疗应用的增长将近10%，部分由对医疗成像和医院设备的需求推动。但增长最快的领域是便携式设备。智慧医疗概念的提出同样也佐证了这一市场趋势未来的方向，更加便捷，小巧以及亲民的医疗电子设备将成为市场的热门。

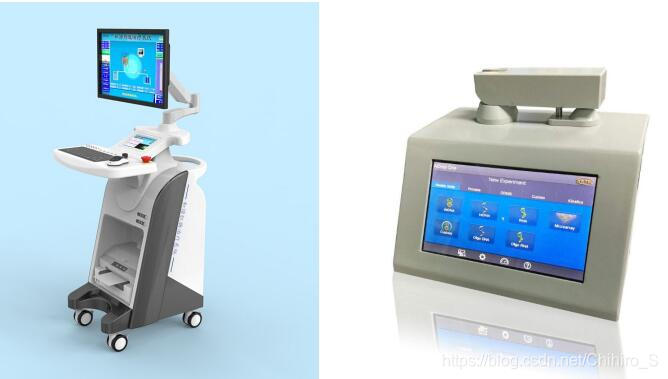

Itop-4418核心板在医疗设备中的应用



多款电容触摸屏：

4.3寸电阻屏，5.寸电容屏，7英寸高分辨率彩色触摸屏，9.7寸屏，10.1寸IPS屏。





多款不同配置：

根据不同需要，可选不同配置，兼容4418/6818处理器。





安卓操作系统：

机器内置操作系统。图形化触摸操作，更符合使用习惯，提高工作效率。



稳定可靠：

7*24小时稳定运行，准确检测。

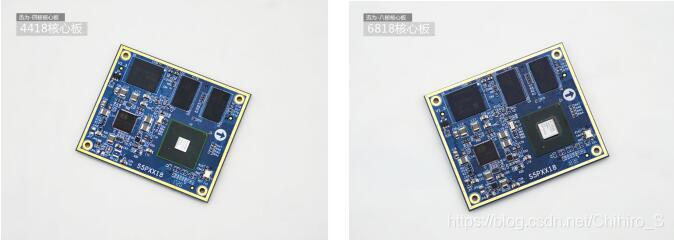

核心板参数



尺寸：50mm*60mm

高度：核心板连接器组合高度1.5mm

PCB层数：6层PCB沉金设计

4418 CPU：ARM Cortex-A9 四核 S5P4418处理器 1.4GHz

6818 CPU：ARM Cortex-A53 八核 S5P6818处理器 1.4GHz

内存：1GB DDR3（2GB可选）

存储：16GB EMMC

电源管理：AXP228（官方推荐最佳匹配），支持动态调频，超低功耗

工作电压：直流5V供电

系统支持：Android4.4/5.1.1、Linux3.4.39、QT2.2/4.7/5.7、Ubuntu12.04

运行温度：-25℃至+80℃

引角扩展：4418功能全部引出，四组连接器共320个PIN脚



扩展参数

LCD：24位RGB 888，可根据屏幕要求取舍；

LVDS：4通道、可配置；

HDMI：v1.4；

MIPI：DSI和CSI各一个，支持LCD和CAMARA；

DVP：可支持DVP格式并口摄像头；

SDIO：3个（1路被占用）；

USB_HOST：1个，底板扩展3个；

USB_OTG：1个，底板作为DEV用；

USB_HSIC：1个；

UART：可6路复用；

I2C：3路，可用于触摸屏等；

SPDIF：1路；

GPIO：多数已引出；

SPI：3路，可用于CAN扩展；

以太网：1路自适应千兆；

PWM：3路，可用于背光控制；

锂电池充放电：引出，可直接使用（带电量计）；

ADC：7路模拟输入；

JTAG：1路；
