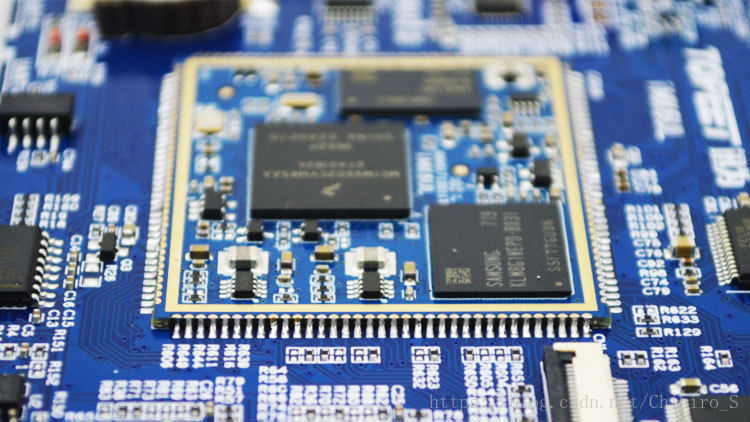

i.MX6邮票孔核心板，核心板引出146PIN脚

核心板尺寸：38mm*42mm

内存：512MDDR3

存储：8G EMMC

工作电压：5V电压供电

运行温度：-20℃ ~ +80℃

引脚间距：1.27mm

连接方式：邮票孔

PCB：6层沉金工艺

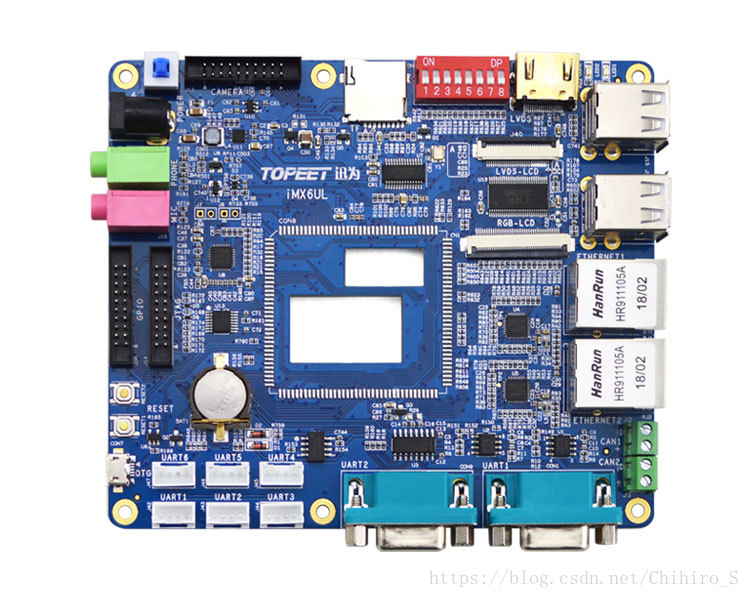

IMX6UL底板

i.MX6UL核心板采用先进的Arm® Cortex®-A7内核，运行速度528MHz。处理器包括一个集成的电源管理模块，降低了外接电源的复杂性，并简化了上电时序。底板包含双网口、两路CAN总线接口、4路有USB HOST接口、8路串口 、外接模块包含4.3寸屏、7寸屏、9.7寸屏、10.1寸屏和外接摄像头模块。















系统支持：Linux-QT4.7操作系统
