本文介绍了如何在ZYNQ7020平台上利用Lwip库进行网络回声测试。首先，在Vivado中创建Block Design并配置ZYNQ7 Processing System，仅保留一个网口和一个串口。然后，在SDK中建立Lwip echo工程，并在debug模式下连接串口和网口。当连接成功后，通过修改回调函数在接收到网络数据时打印信息，实现了串口显示发送信息的回声。遇到无法进入debug模式的问题，可能是时钟或DDR设置不正确。
一、系统
在vivado中新建一个Block Design，添加一个ZYNQ7 PS （Processing System）

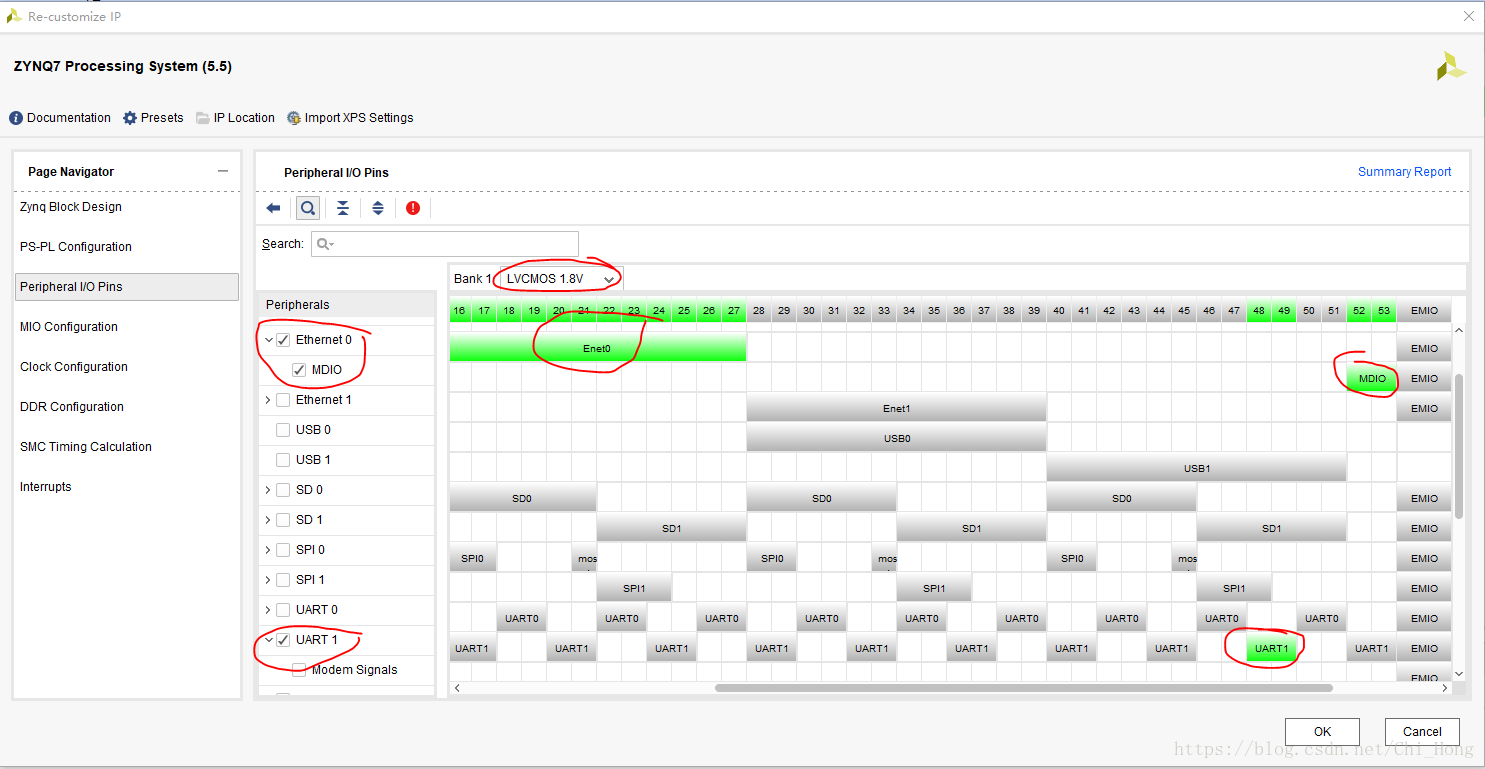

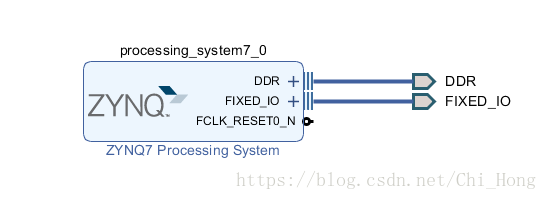

其配置只保留一个网口、一个串口，生成.bit 之后导入到SDK中。结果如图：
二、SDK工程

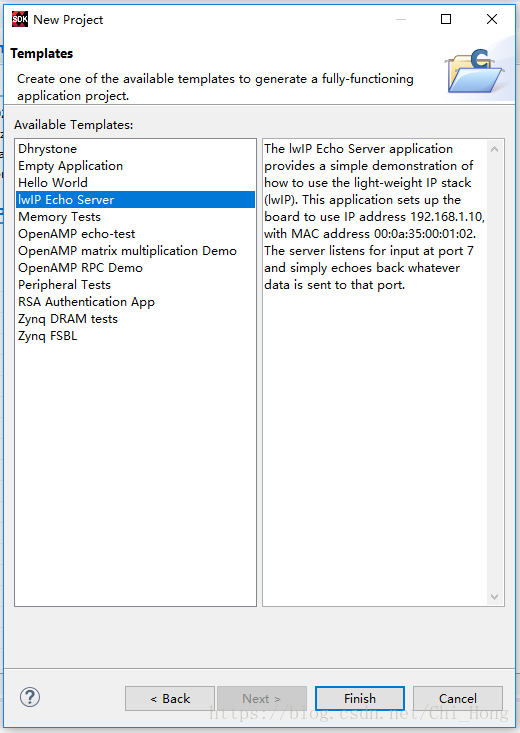

导入到SDK之后，新建一个Lwip echo的工程。
进入debug模式，连接串口和网口。

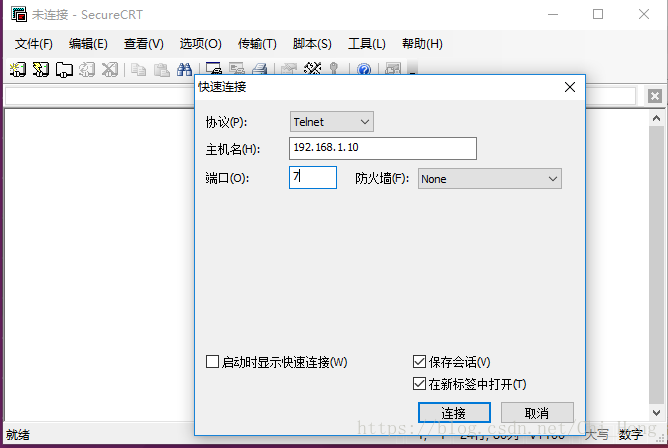

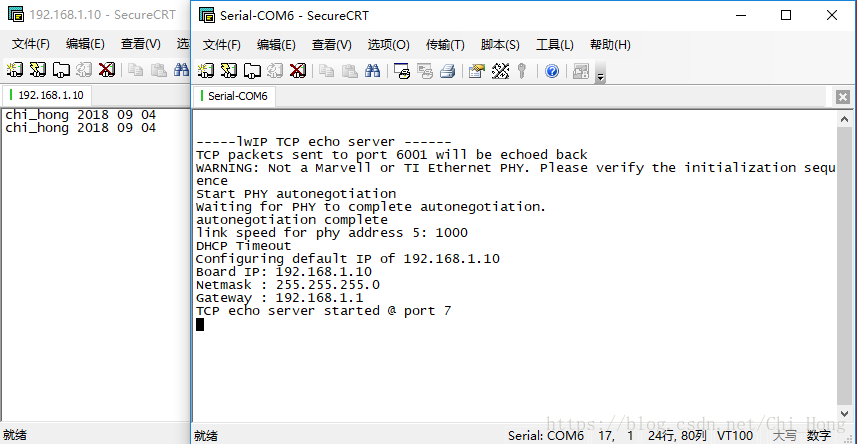

连接成功之后我们就能看到串口打印出来的信息，通过网络端口可以测试回声。
三、结果
找到网口的回调函数：start_application(） ---->tcp_accept(pcb, accept_callback) —>tcp_recv(newpcb, recv_callback) —>recv_callback();插入一句
ZYNQ7020 Lwip echo 测试
