AD原理图添加图纸信息

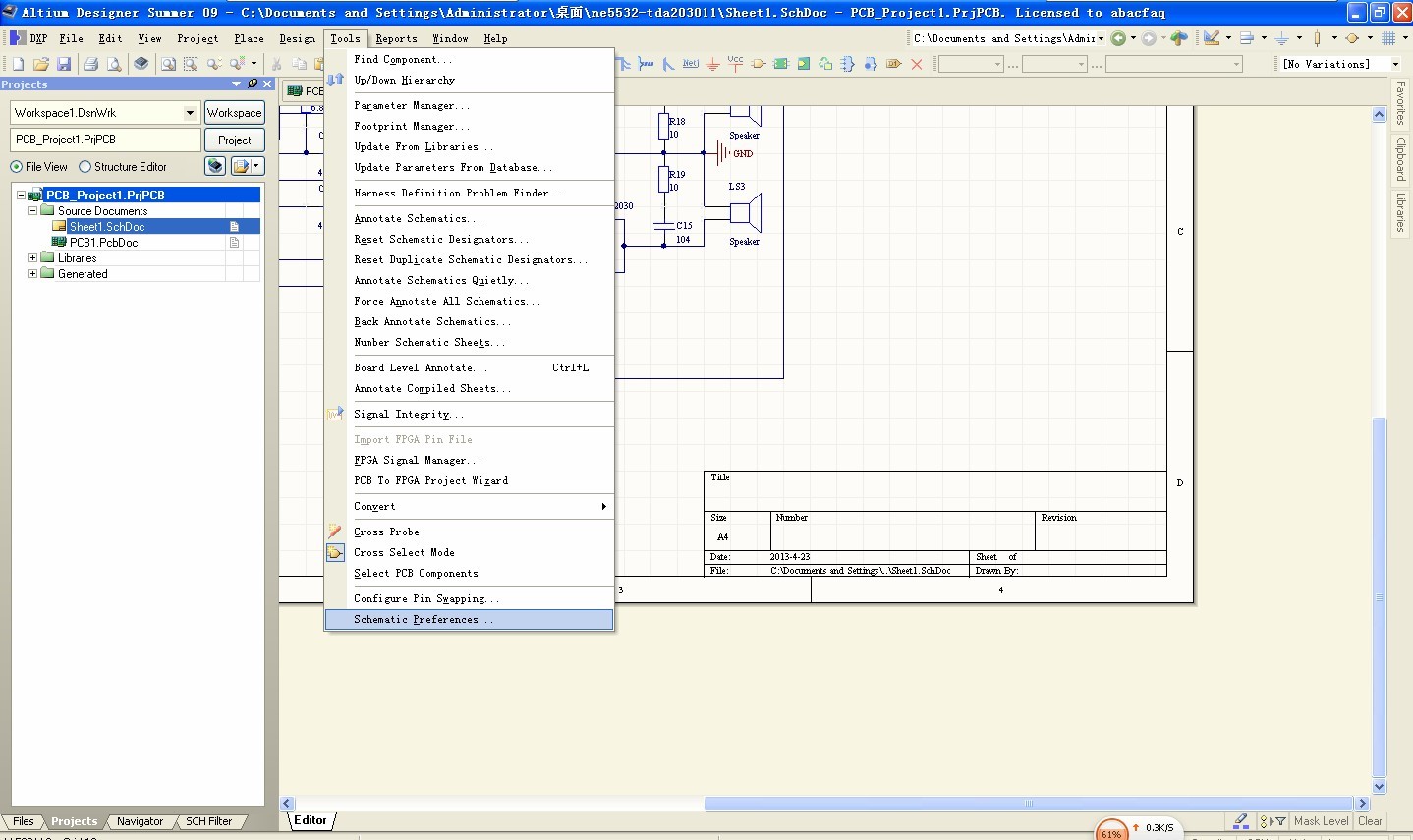

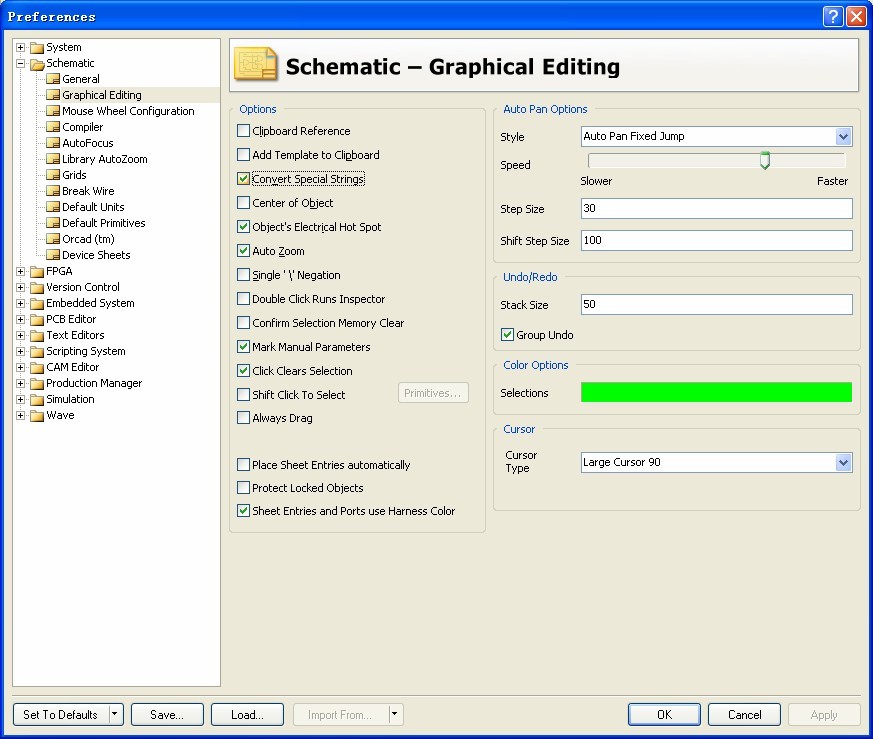

第一，首先确定菜单栏的工具—优选项—下面的特殊字符串打钩。操作如下：

设置这里是为了后面放置字体的时候做准备的。

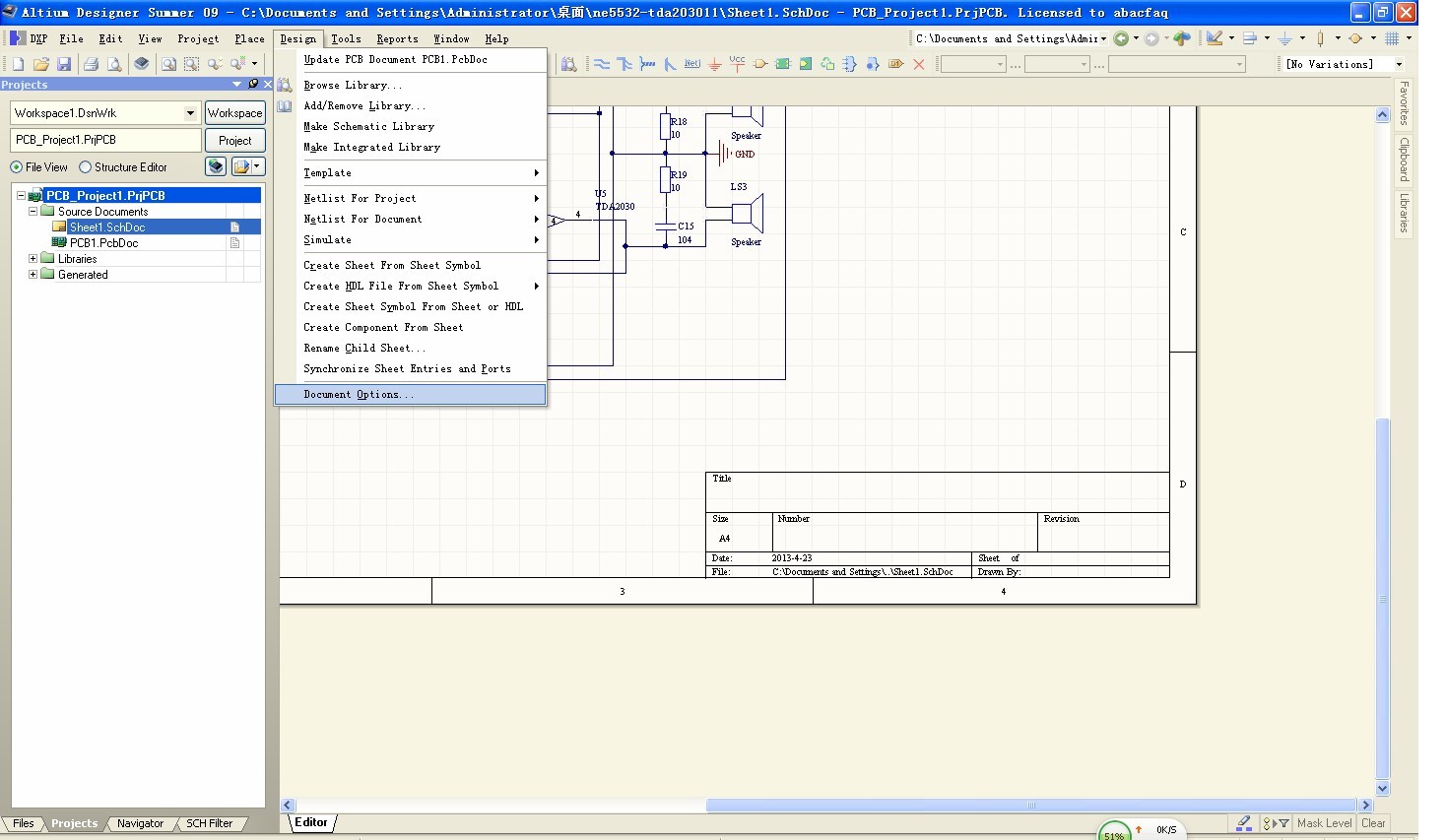

第二，选择设计—原理图选项

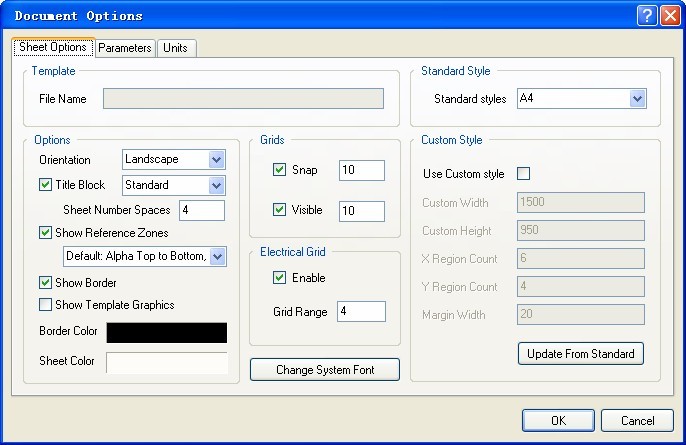

然后点击Parameters(参数设置)，弹出参数设置对话框，在对话框有一个标题栏的设置

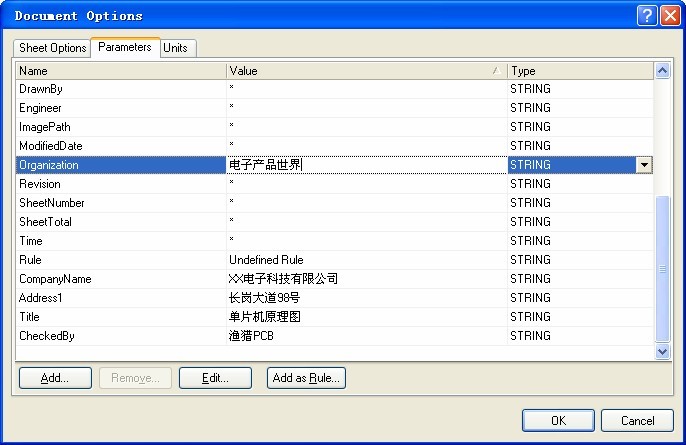

，在选项后面有一个下拉菜单，分别是国际标准和美国标准；我们下面是以国际标准为例介绍（美国标准设置好了就可以直接显示的），下面就是添加信息的窗口

弄好之后点击OK就可以了。

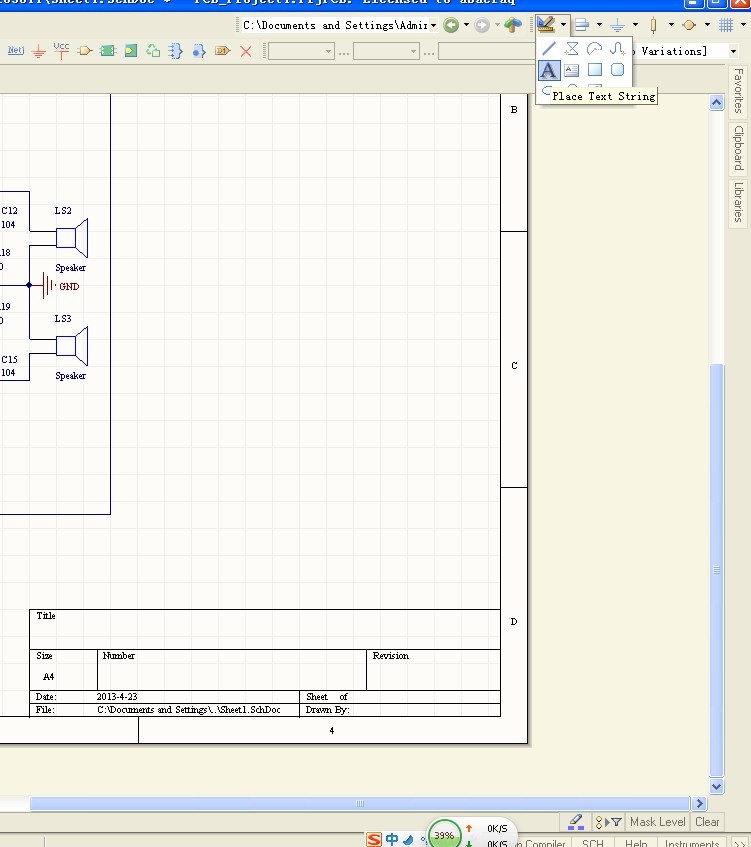

第三，回到原理图界面选择

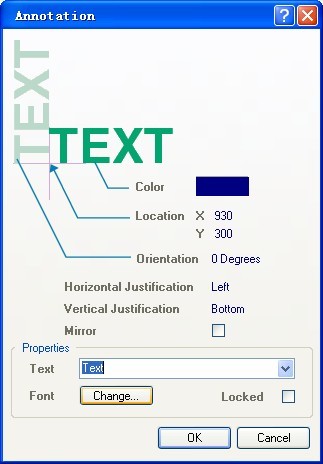

点击字符A出来后，按键盘的Tab键，就会弹出

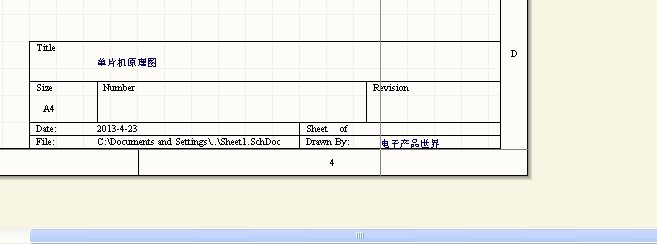

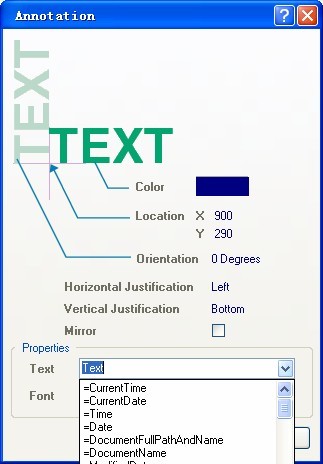

在Text的下拉选项选择我们设置好的信息放在相信的信息栏就可以了；

注意：如果第一点的特殊字符串没有勾上的话，所选中的信息显示出来的是*号。

如果需要对字体进行修改的话，点击Font后面的就可以了。
