一．任务
用MCU（型号不限）做一个倒车报警系统。
二．要求
1.基本要求
（1）测量距离，并用数码管显示。
（2）设置3盏LED灯表示，设置如下：
   a)大于3m，点亮第1盏LED，不闪烁；
   b)大于1m，小于3m，保持第一盏LED不闪烁，同时点亮第2盏LED闪烁，时间间隔为600ms；
   c)小于1m，3盏LED以200ms闪烁，同时驱动蜂鸣器发声。
（3）距离小于1m，按下按钮后蜂鸣器停止，3盏LED灯闪烁3次后停止，时间间隔为1000ms。
（4）   循环（1）（2）（3），程序无跑丢；
（5）   最终成品，不能在开发板上实现。
2.发挥部分
（1）通过串口与按下按钮，把当前距离，以文本的形式传递给PC或手机；(用了Esp8266_01s模块)
（2）使用画图工具，来制作电路板。

解：

注意：代码中的esp8266_01s已经提前用串口助手配置好了wifi名字和密码，wifi应用模式为ap模式或ap+station模式都可以。ESP8266_01S的VCC接3.3V，GND与单片机共地，CH_PD端接3.3V(高电平使能)，RXD接单片机的TXD，TXD接单片机的RXD。

下载链接：https://download.youkuaiyun.com/download/chenger_32123/10577310 里面包含keil工程和代码、Altium Designer软件画的原理图和PCB，可以直接做单层板。

软件：keil 4、stc-isp

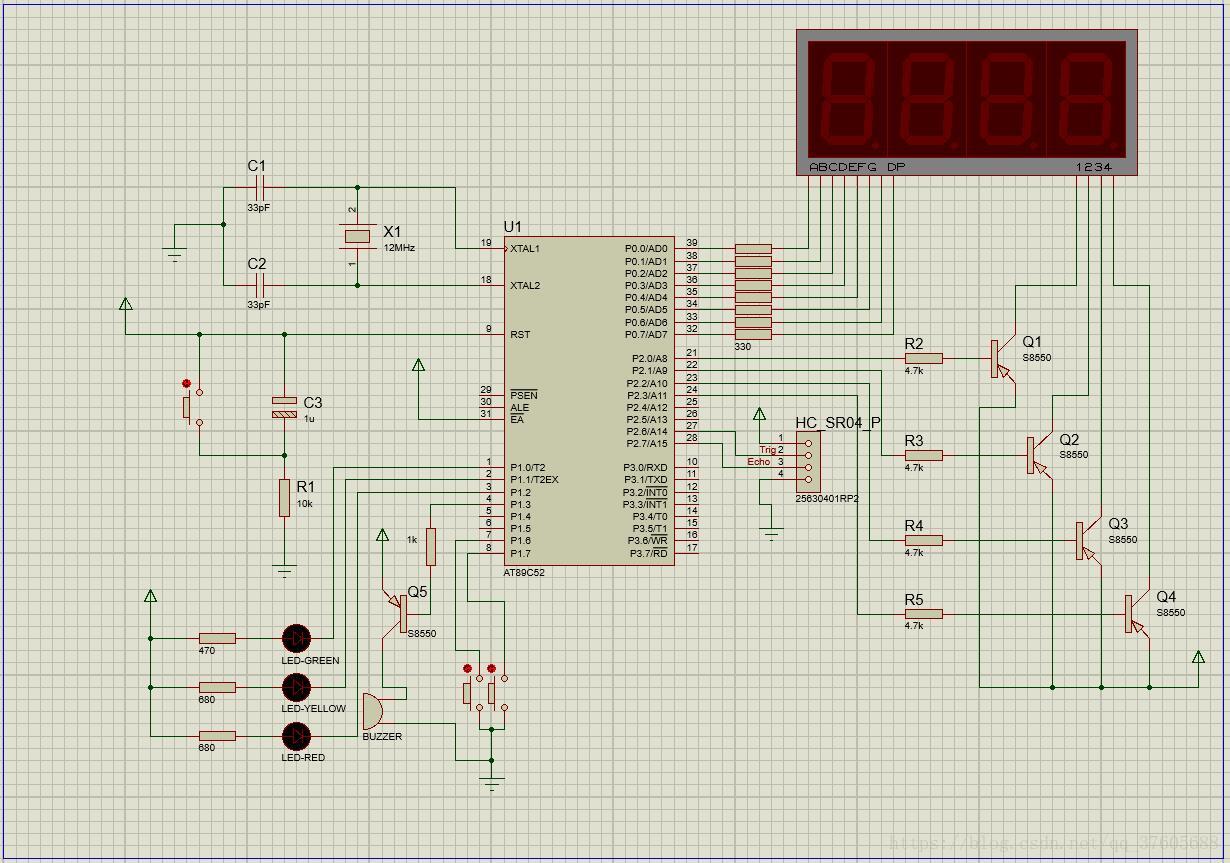

1.原理图(ESP8266_01S没有在里面)

2.层次图

3.代码

/*******main.h****/

/*******main.h****/

#ifndef MAIN_H
#define MAIN_H

#ifndef _uchar_
#define _uchar_
typedef unsigned char uchar;
#endif

#ifndef _uint_
#define _uint_
typedef unsigned int uint;
#endif

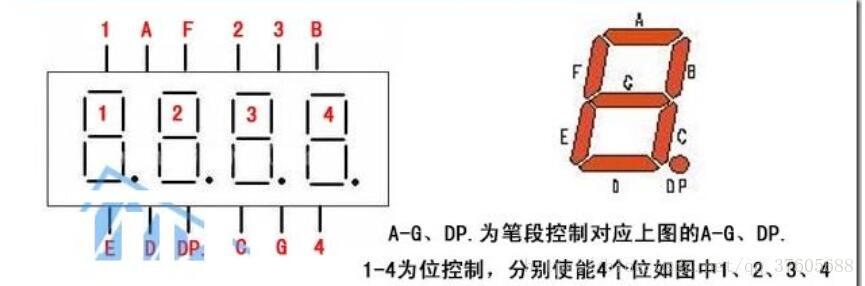

sbit yiwei=P2^0;
sbit erwei=P2^1;
sbit sanwei=P2^2;
sbit siwei=P2^3;

sbit green_led=P1^0;
sbit yellow_led=P1^1;
sbit red_led=P1^2;

sbit fengmingqi=P1^3;
sbit K1=P1^6;
sbit K2=P1^7;

code uchar duan[12] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x7f,0xff};
                    //  0     1       2    3     4     5       6   7    8     9      点  关闭

void display(int);
void delay100us();
void delay1s(void);
void delay600ms(void);
void delay200ms(void);
void comint();
uchar read_key();
void key_pro(uchar);
void timer_0(void);

#endif

/**main.c**/

/**main.c**/

/*******************************************

//晶振：12MHz  1T模式：1个时钟周期做一个机器周期
//串口波特率：2400bps@12MHz
*******************************************/

#include<reg51.h>
#include<intrins.h>
#include"main.h"
#include"hc_sr04_p.h"

uchar i=0;
uchar key_press;
uchar key_value;
bit key_re;
bit en_flag;
bit k1_flag;
bit k2_flag;
bit flag_1;
int temp_distance;
uchar str_1[]="AT+CIPMUX=1\r\n";  //ESP8266_01S启动多连接
uchar str_2[]="AT+CIPSERVER=1,8080\r\n";  //开启server模式，端口为8080
uchar str_3[]="AT+CIPSEND=0,10\r\n";        //向连接序号为0的客户，发送长度为10个字节数据
uchar str[]="X.XXX米      ";
uchar *p;

/********************************************************/
/*延时函数,延时1S*/
/********************************************************/
void delay1s(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=46;c>0;c--)
        for(b=152;b>0;b--)
            for(a=70;a>0;a--);
    _nop_();  //if Keil,require use intrins.h
}
/********************************************************/
/*延时函数,延时600mS*/
/********************************************************/
void delay600ms(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=55;c>0;c--)
        for(b=82;b>0;b--)
            for(a=65;a>0;a--);
}
/********************************************************/
/*延时函数,延时200mS*/
/********************************************************/
void delay200ms(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=67;c>0;c--)
        for(b=142;b>0;b--)
            for(a=9;a>0;a--);
}
/********************************************************/
/*延时函数*/         //100微秒
/********************************************************/
void delay100us()
{
    _nop_();    _nop_();    _nop_();    _nop_();    _nop_();
