05 Activiti数据库介绍

目录

1. ACT_GE通用表

1.1 ACT_GE_BYTEARRAY

​1.2 ACT_GE_PROPERTY

2. ACT_RE存储表

2.1 ACT_RE_DEPLOYMENT

2.2 ACT_RE_MODEL

2.3 ACT_RE_PROCDEF

3. ACT_ID身份数据表

3.1 ACT_ID_GROUP

3.2 ACT_ID_INFO

3.3 ACT_ID_MEMBERSHIP

3.4 ACT_ID_USER

4. ACT_RU运行时表

4.1 ACT_RU_EVENT_SUBSCR

4.2 ACT_RU_EXECUTION

4.3 ACT_RU_IDENTITYLINK

4.4 ACT_RU_TASK

4.5 ACT_RU_VARIABLE

4.6 ACT_RU_DEADLETTER_JOB

4.7 ACT_RU_JOB

4.8 ACT_RU_SUSPENDED_JOB

4.9 ACT_RU_TIMER_JOB

5. ACT_HI历史表

5.1 ACT_HI_ACTINST

5.2 ACT_HI_ATTACHMENT

5.3 ACT_HI_COMMENT

5.4 ACT_HI_DETAIL

5.5 ACT_HI_IDENTITYLINK

5.6 ACT_HI_PROCINST

5.7 ACT_HI_TASKINST

5.8 ACT_HI_VARINST

6. ACT_DMN规则引擎数据表

---



1. ACT_GE通用表

1.1 ACT_GE_BYTEARRAY

用来保存流程引擎相关资源

REV_：数据版本

1.2 ACT_GE_PROPERTY

保存activiti内置属性

2. ACT_RE存储表

2.1 ACT_RE_DEPLOYMENT

部署表，每次部署都会写入1条数据。每次部署可能包含多个文件，文件写入ACT_GE_BYTEARRAY中

2.2 ACT_RE_MODEL



2.3 ACT_RE_PROCDEF

流程定义表，每次部署如果发现文件是以bpmn或者bpmn20.xml结尾的，首先会把文件保存到ACT_GE_BYTEARRAY中，之后解析文件的内容，形成特定的流程定义数据保存到本表中。

3. ACT_ID身份数据表

3.1 ACT_ID_GROUP

3.2 ACT_ID_INFO

保存用户的账号和用户信息

3.2.1 TYPE_的选项

1. account:表示这条数据是用户账号
2. userinfo:表示这条数据是用户信息，通过PARENT_ID_与account关联
3. NULL

3.3 ACT_ID_MEMBERSHIP

3.4 ACT_ID_USER

4. ACT_RU运行时表

用于保存流程运行时的相关数据

4.1 ACT_RU_EVENT_SUBSCR

事件描述表，当流程到达某一类的事件节点（边界事件，中间事件）会往表中写入事件数据

4.2 ACT_RU_EXECUTION

保存流程实例和执行流

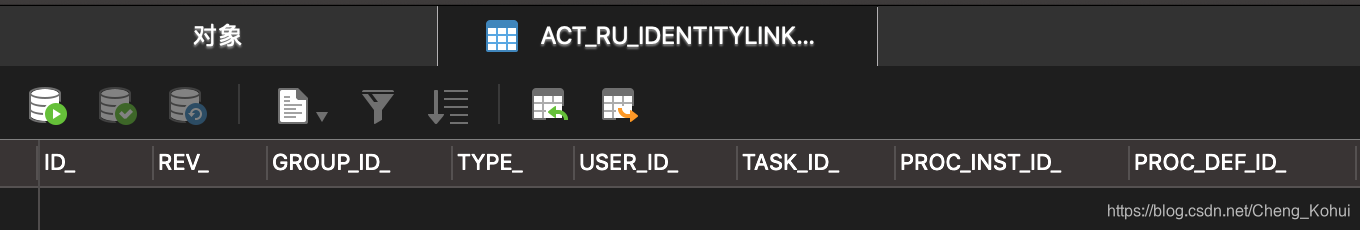

4.3 ACT_RU_IDENTITYLINK

流程与身份的关联表

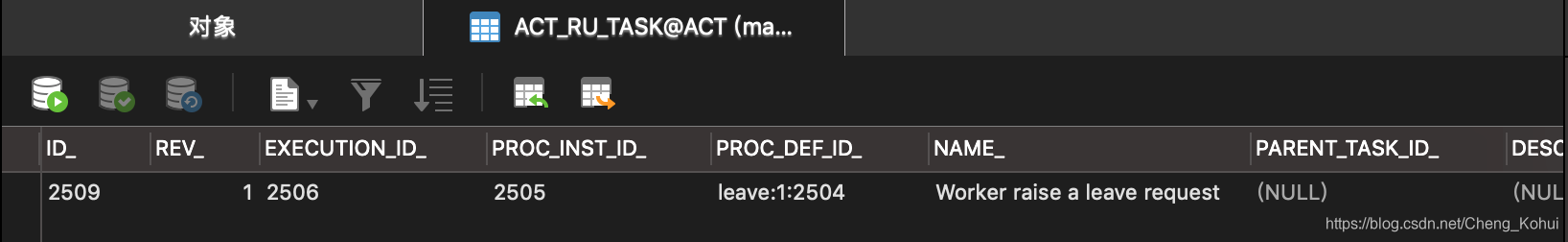

4.4 ACT_RU_TASK

保存流程中的任务

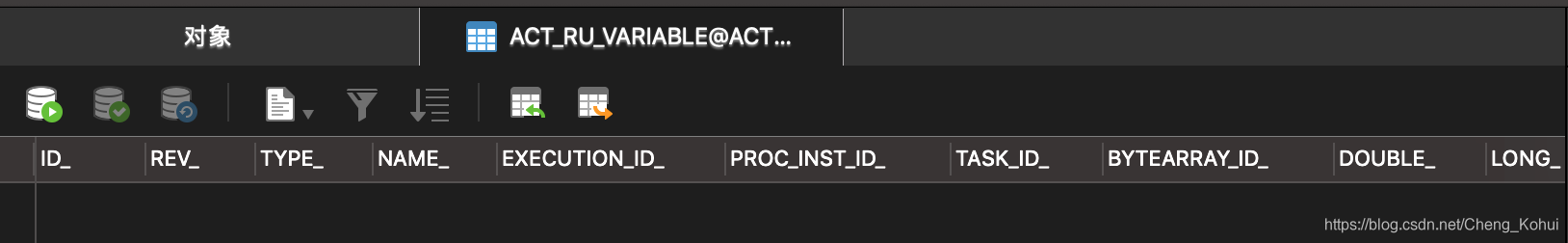

4.5 ACT_RU_VARIABLE

运行时的参数



工作表：以JOB结尾的为工作表，在流程执行的过程中会产生一些定时执行的或者需要重复执行的工作，这类工作会保存到工作表中。

4.6 ACT_RU_DEADLETTER_JOB

无法执行的工作表，多次执行都失败的工作，保存于此

4.7 ACT_RU_JOB

一般工作表

4.8 ACT_RU_SUSPENDED_JOB

中断的工作表

4.9 ACT_RU_TIMER_JOB

定时执行的工作表


5. ACT_HI历史表

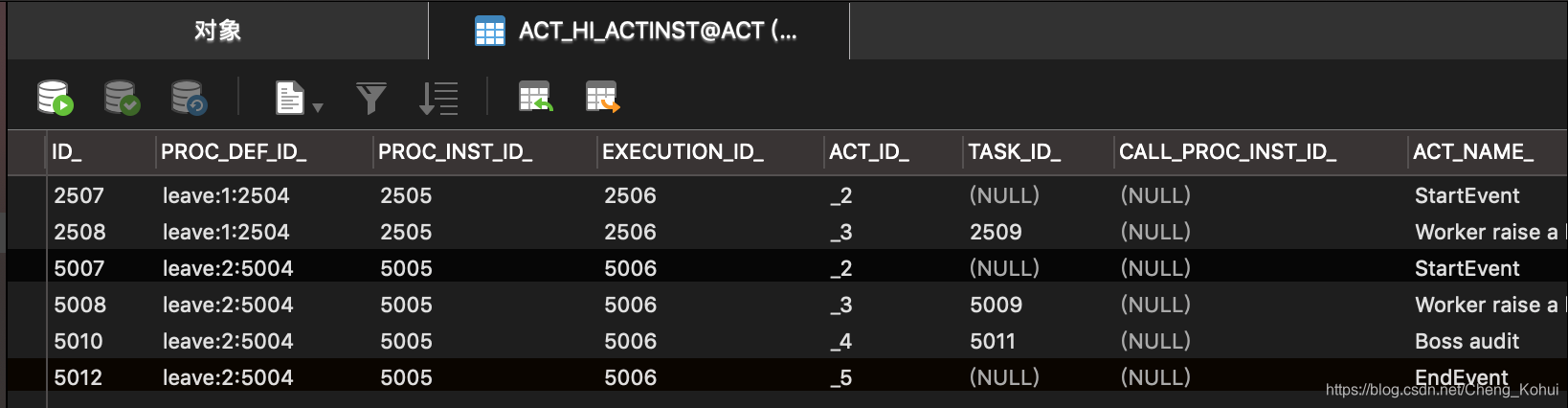

5.1 ACT_HI_ACTINST

历史行为表，用来保存每一个流程活动的实例。一个流程活动将会被记录1条数据。根据这表可以追踪到最完整的信息

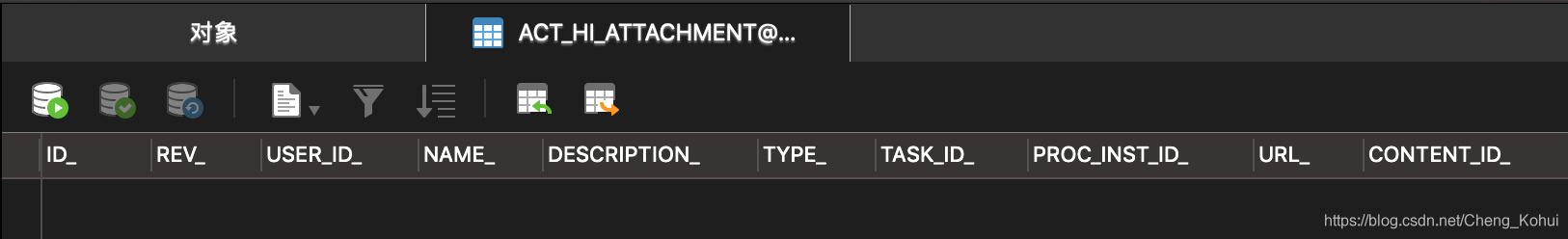

5.2 ACT_HI_ATTACHMENT

附件表

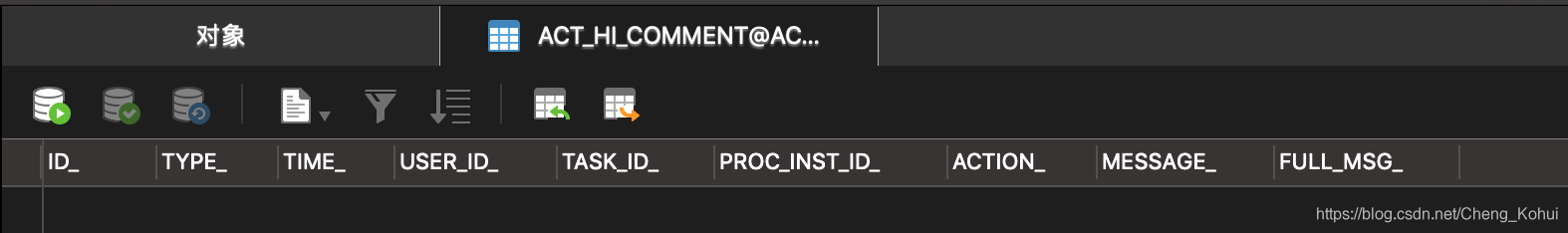

5.3 ACT_HI_COMMENT

评论表

5.4 ACT_HI_DETAIL

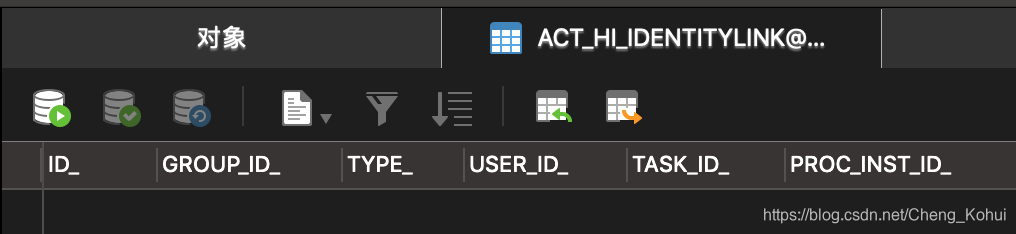

5.5 ACT_HI_IDENTITYLINK

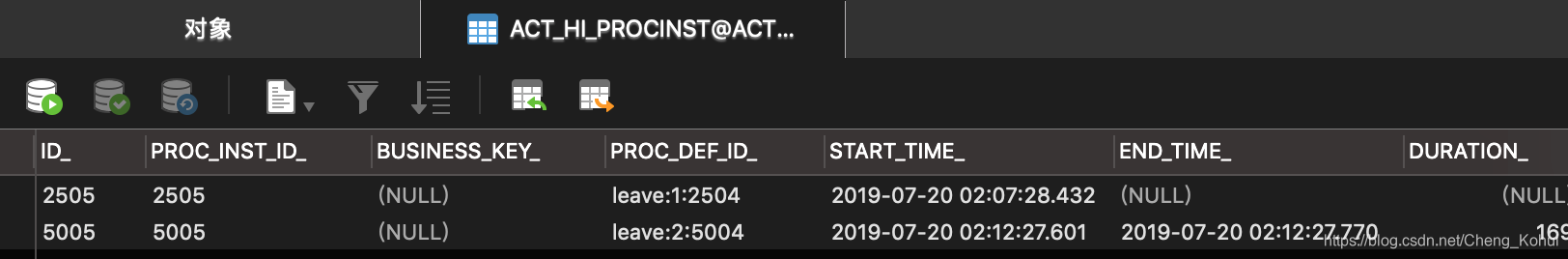

5.6 ACT_HI_PROCINST

保存流程实例历史数据，只要流程启动了，就会将实例的数据写入表中

5.7 ACT_HI_TASKINST

历史任务表

5.8 ACT_HI_VARINST

历史参数表

6. ACT_DMN规则引擎数据表

需要额外引入包才会生成
