4.9 使用debug跟踪exe程序执行过程



Dos在运行一个程序的时候，是由command将程序从可执行文件中加载入内存，并使其得以执行。这个过程我们无法追条指令地看到程序的执行过程，因为command的程序加载，设置CS:IP指向程序的入口的操作是连续完成的，而当CS:IP一指向程序的入口，command就放弃了CPU的控制权，CPU立即开始运行程序，直至程序结束



如果解决这样的矛盾，debug！

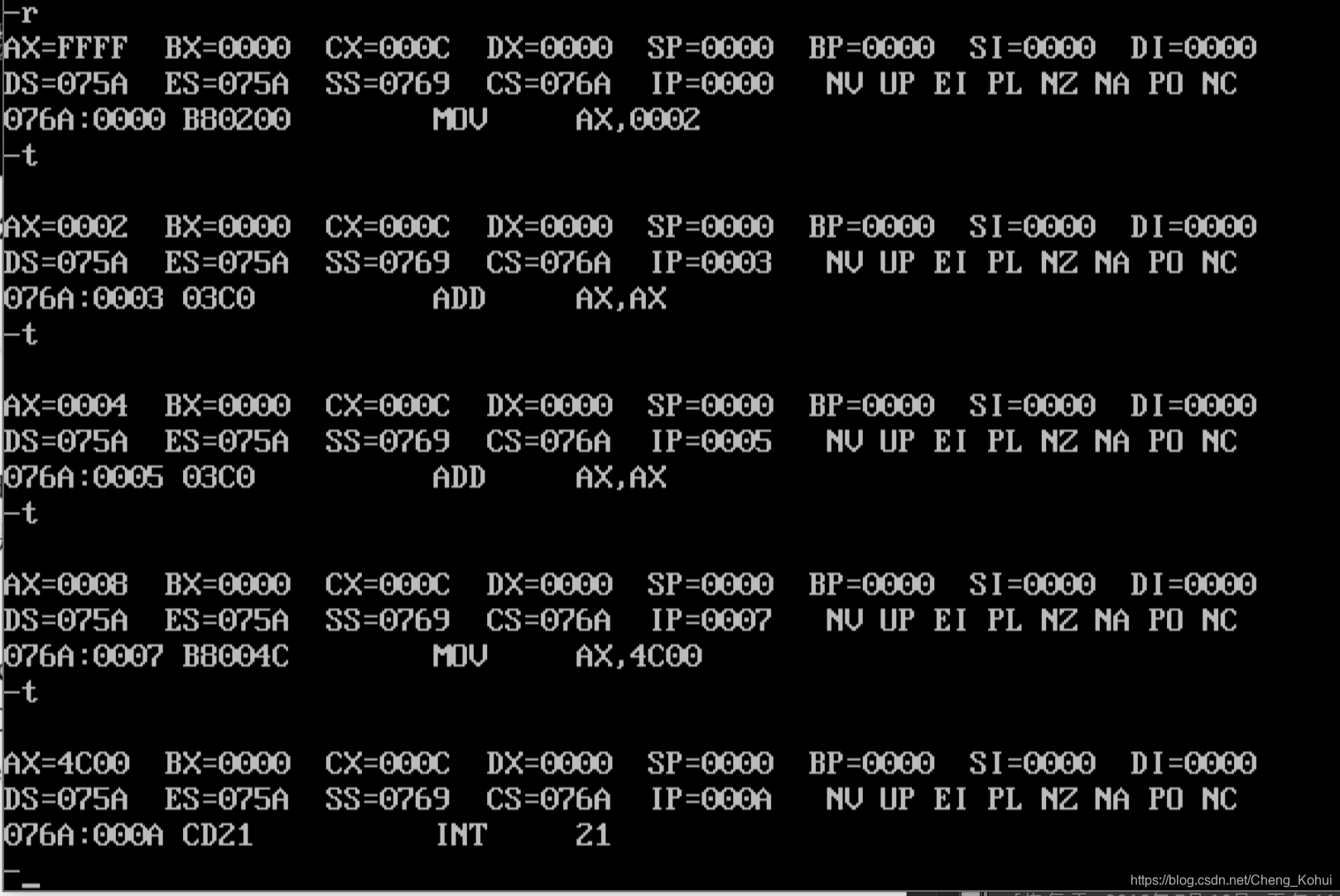

Debug可以将程序加载入内存，设置CS:IP指向该程序的入口，但Debug并不放弃对CPU的控制，这样我们就可以使用Debug的相关命令来单步执行程序，查看每一条指令的执行结果。



assume cs:abc

abc segment
start:    mov ax,2
    add ax,ax
    add ax,ax

    mov ax,4c00H
    int 21H
abc ends

end start

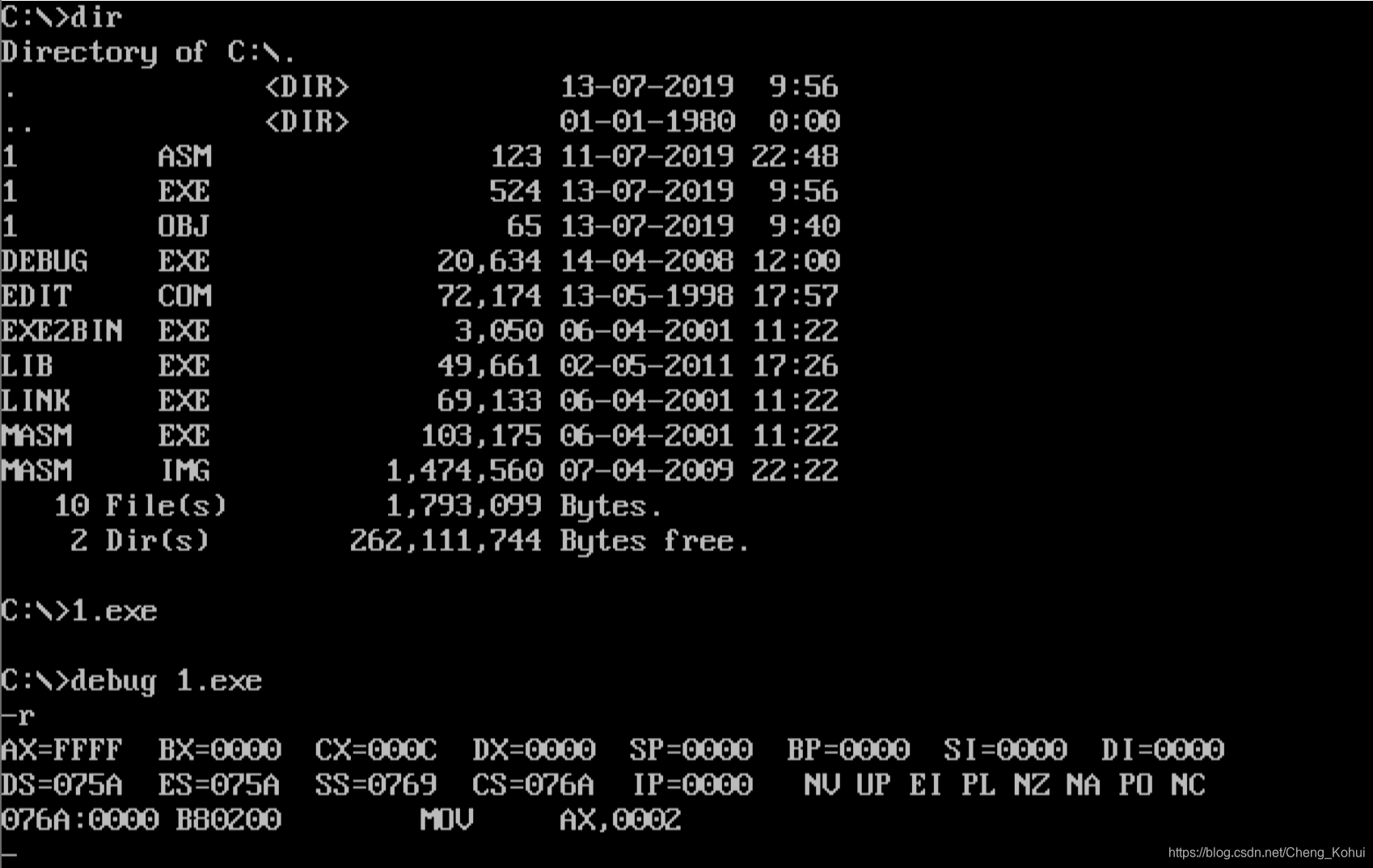

CX通用寄存器存放了程序的长度。1.exe中程序的机器码共有12个字节。则1.exe装载后，cx中的内容为000CH



程序被装入内存的什么地方？到哪查看它的内容？

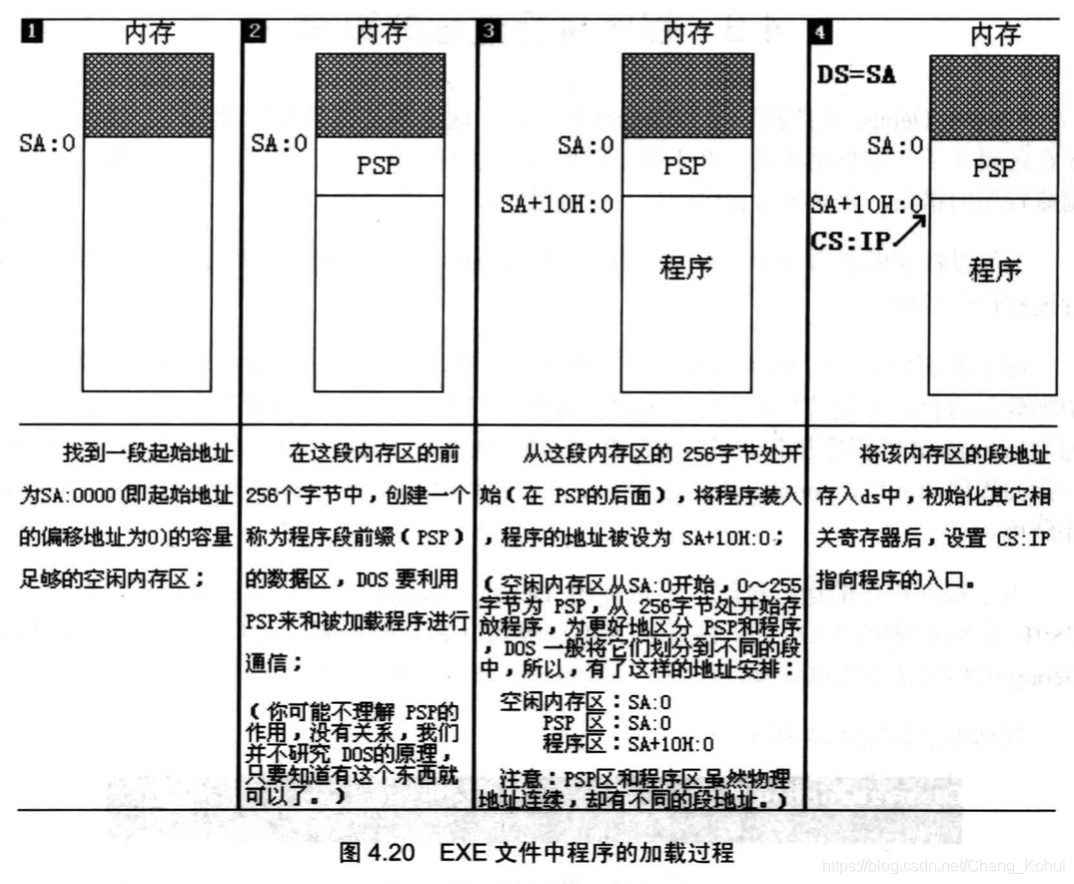

exe文件中程序的加载过程



分析

1. 程序加载后，ds中存放着程序所在内存区的段地址，这个内存区的偏移地址为0，则程序所在的内存区的地址为ds:0;

2. 这个内存区的前面256个字节中存放的是PSP，DOS用来和程序进行通信。从256字节处向后的空间存放的是程序。

所以从ds中可以得到PSP的段地址SA，PSP的偏移地址是0，物理地址为SA*16+0

因为PSP占256字节，程序的物理地址为

SA*16+0+256=SA*16+16*16+0=（SA+16）*16+0

可用段地址和偏移地址表示为：SA+10H：0

所以在前面的图中，cs=075A，ds=076A

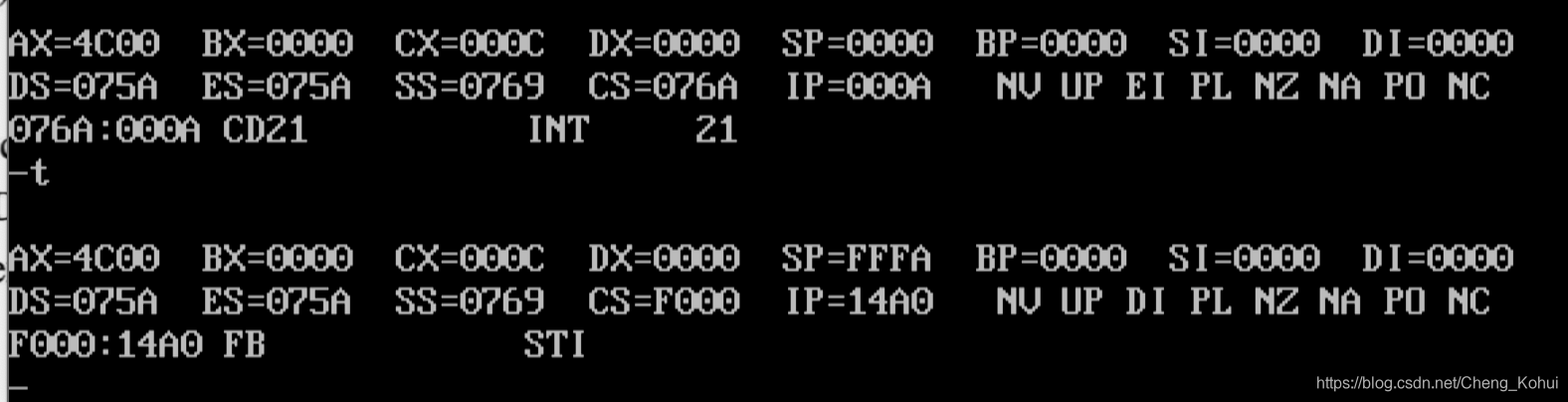

在执行完int 21指令后，cs的内容便取了一个其他的数值了，这是因为它调回了command.com程序（这里实际是DOSbox）了
