本文介绍了如何从Keil调试环境中导出FFT计算后的数据，并利用这些数据进行可视化。首先，编写程序进行信号仿真和FFT计算，然后设置调试函数showdata.ini，该函数将数组数据写入日志文件。在调试过程中调用这个函数，将数组数据保存到data.log中。最后，可以使用这些数据在外部工具中绘制频谱图，实现FFT结果的可视化。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

        在使用keil做调试时，例如进行FFT计算后得到频谱等，在keil调试栏可以看到数据，但是难以进行作图等操作，调试栏的数组不能直接大批量复制，进行数据可视化十分复杂，本文介绍一种方式导出keil调试栏中的数据。

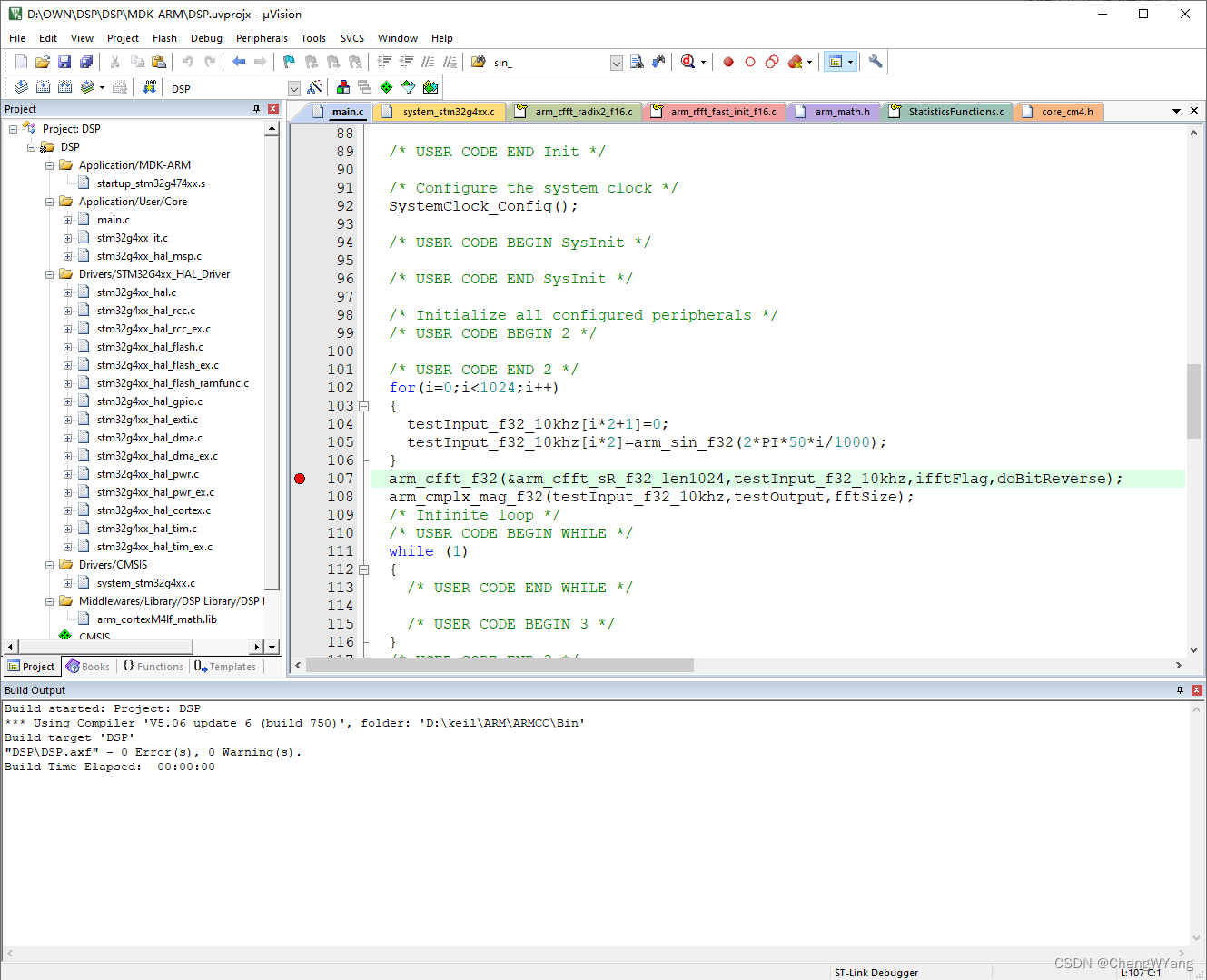

1.编写简单程序进行信号仿真与FFT计算

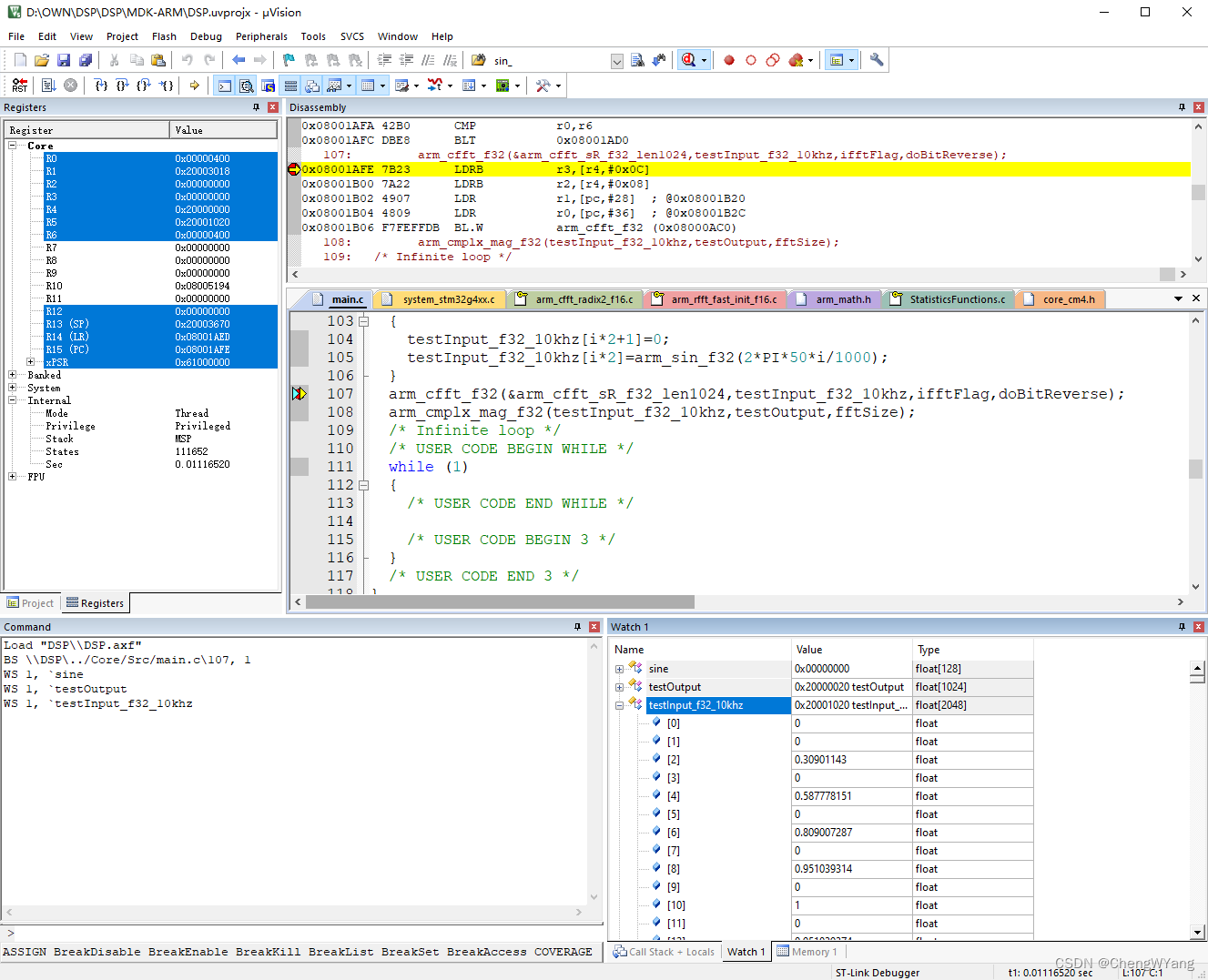

2.进入调试模型，运行至断点处

3.继续运行，计算FFT

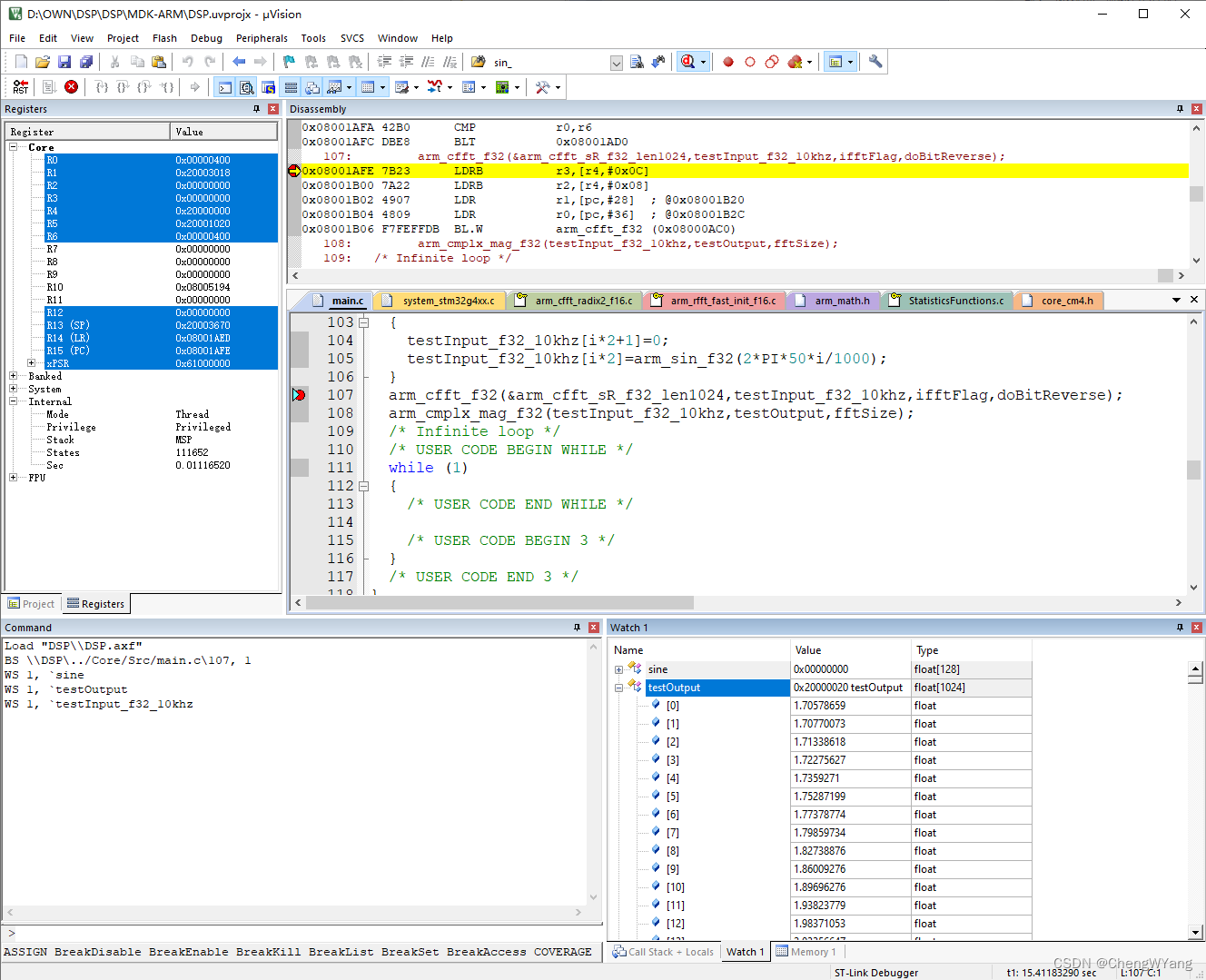

        其中testOutput数组为FFT计算后，得到的各个频率点幅值数组，我们制作频谱需要将此数组的数据可视化

4.生成调试文件

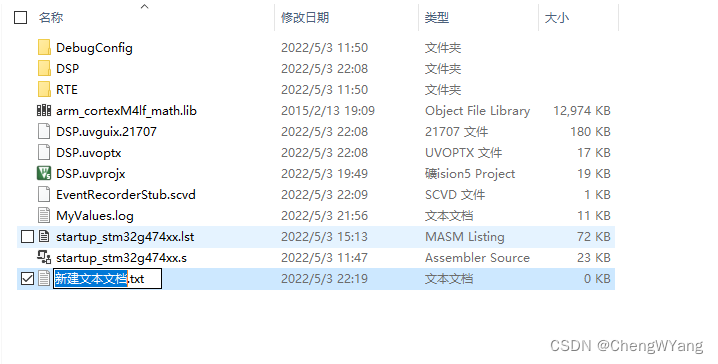

新建一个文本文件

编写调试函数
