达芬奇pro核心板QSPI Flash读数据实验

该博客介绍了如何使用FPGA与N25Q128 QSPI Flash进行数据读取实验,详细阐述了Flash的互联结构、SPI接口的基础知识、QSPI Flash的控制时序,特别是Extended SPI协议的读取指令。实验中,通过STARTUPE2原语访问Flash,并指出了不同读取模式的数据速率和时序差异。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Flash型号及互联结构

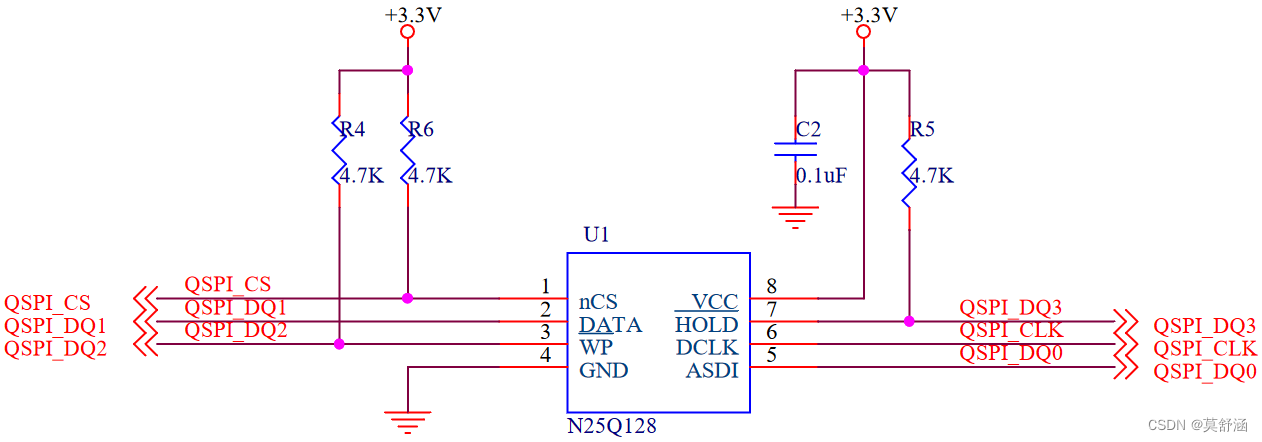

核心板Flash型号为N25Q128,其与FPGA的互联结构见达芬奇pro核心板原理图V3.9。

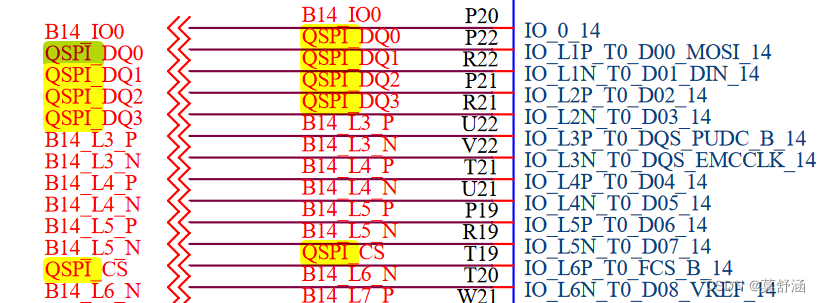

 其中,QSPI_CS和QSPI_DQ0~3分别为Flash的片选和数据线,连接到FPGA的BANK14。

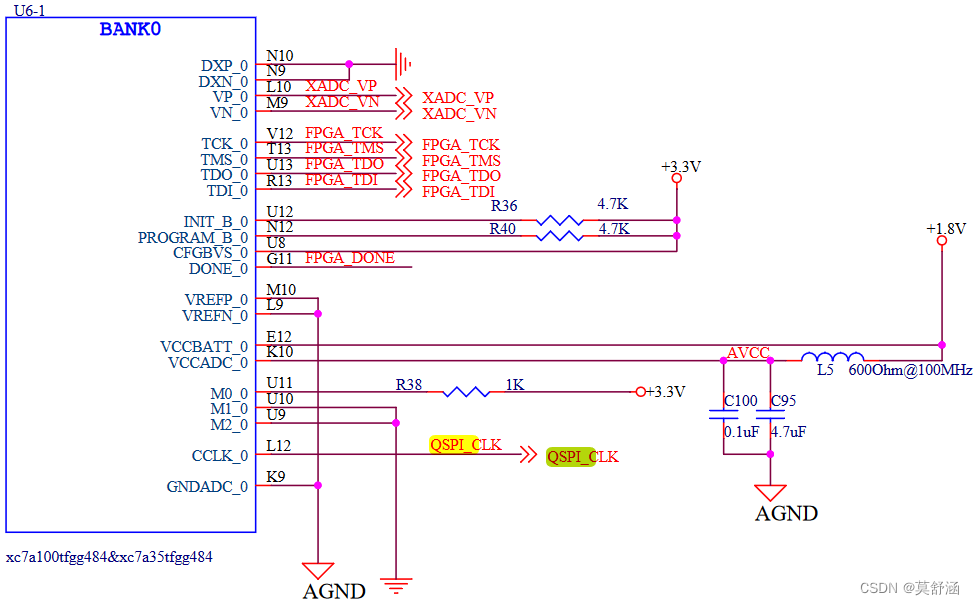

QSPI_CLK为Flash的时钟线,连接到FPGA的BANK0,不能在用户设计中作为普通IO端口,但可通过STARTUPE2原语进行访问。


SPI基础

SPI接口通常通过CPOLCPHA
