如何利用外部输入同步定时器

最新推荐文章于 2025-12-05 23:01:11 发布
原创 最新推荐文章于 2025-12-05 23:01:11 发布 · 422 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c语言 #单片机

本文详细介绍了如何在HPM6200EVK中配置GPTMR2定时器以支持外部信号同步，包括设置PWM输出、使用SYNCI和TRGM2进行信号路由，以及通过外部引脚控制计数器重载。

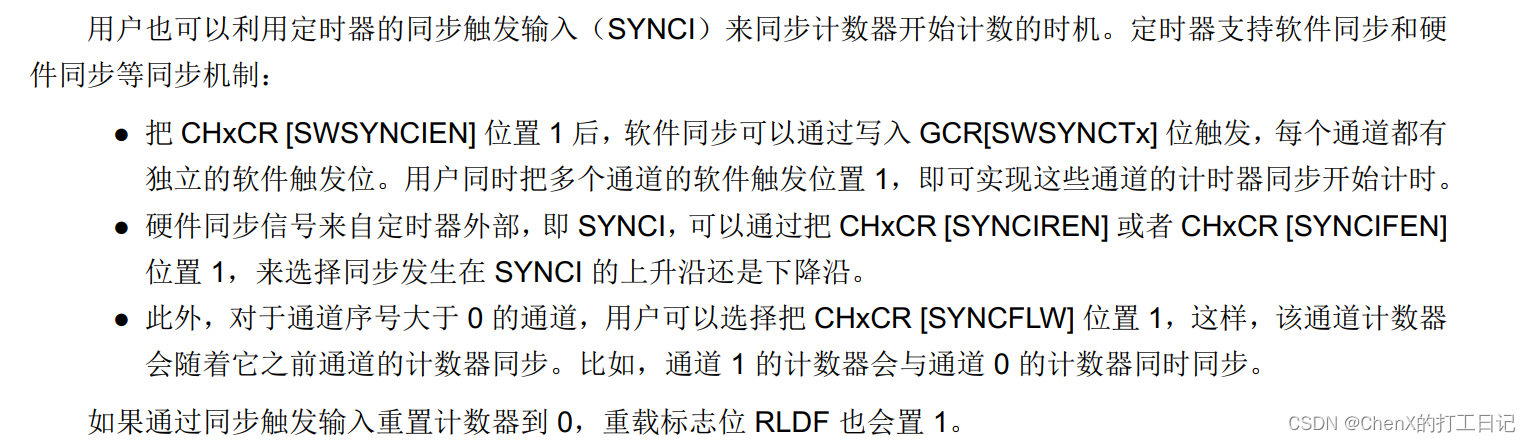

在HPM6200EVK的用户手册中，对定时器同步的描述如下

定时器支持同步信号，软件同步和通道间的同步较为简单，直接设置对应寄存器即可，硬件同步需要用到TRGM互联管理器进行信号的路由，本文记录了一个简单的例子，演示HPM6200EVK通过外部引脚控制定时器记数

首先是内部定时器配置部分

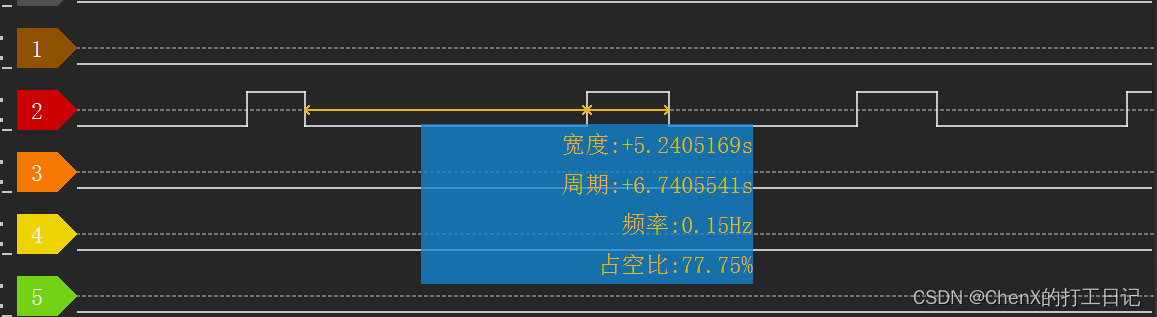

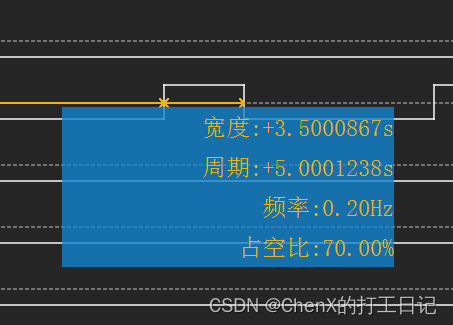

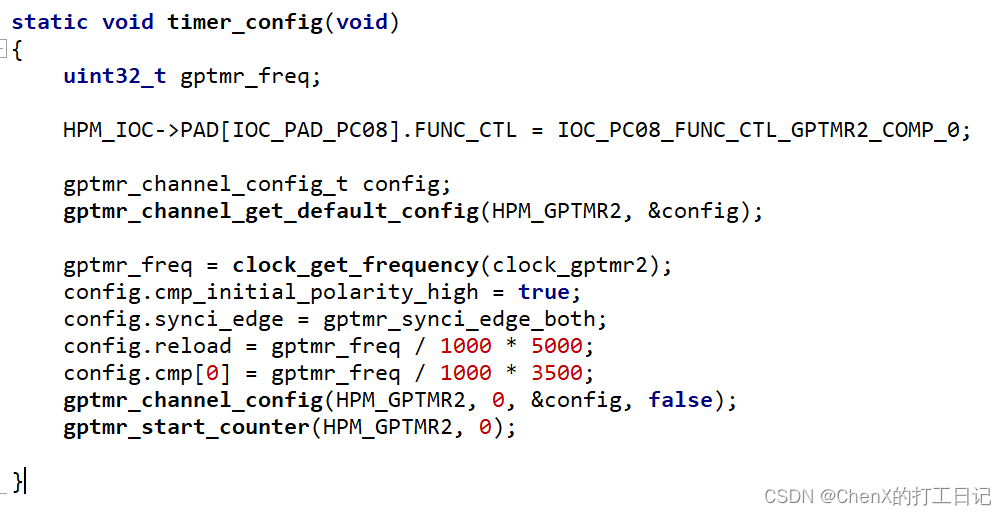

配置GPTMR2的通道0作为PWM输出，RLD寄存器设的比较大，方便后面现象的观察

需要注意的是，如果需要外部信号作为SYNCI，则需要在配置时设置synci_edge属性，这个属性决定了外部信号上升沿还是下降沿来的时候CNT进行重载

然后进行TRGM的配置，选择引脚PC06作为外部输入，需要查看引脚是否支持TRGM功能，只有支持该功能的引脚才能进行路由

同时一个芯片有多个TRGM管理器，比如说GPTMR2的SYNCI由TRGM2管理，所以你需要选择TRGM2下的外部输入信号作为触发

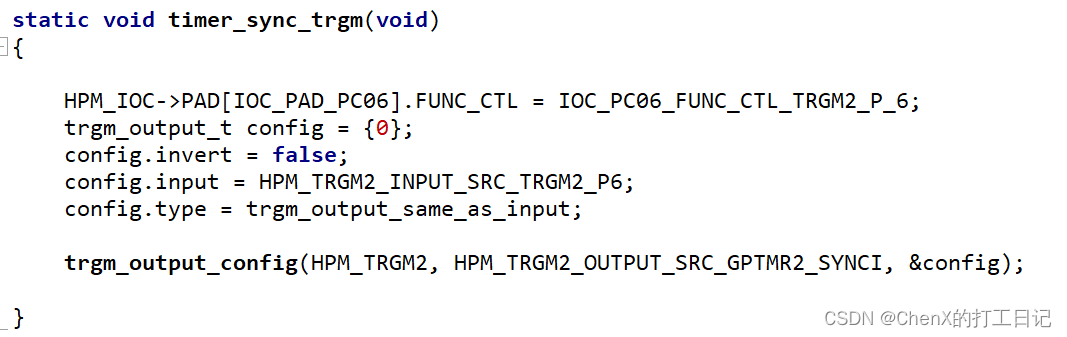

代码中将PC06的输入路由到GPTMR2的SYNCI

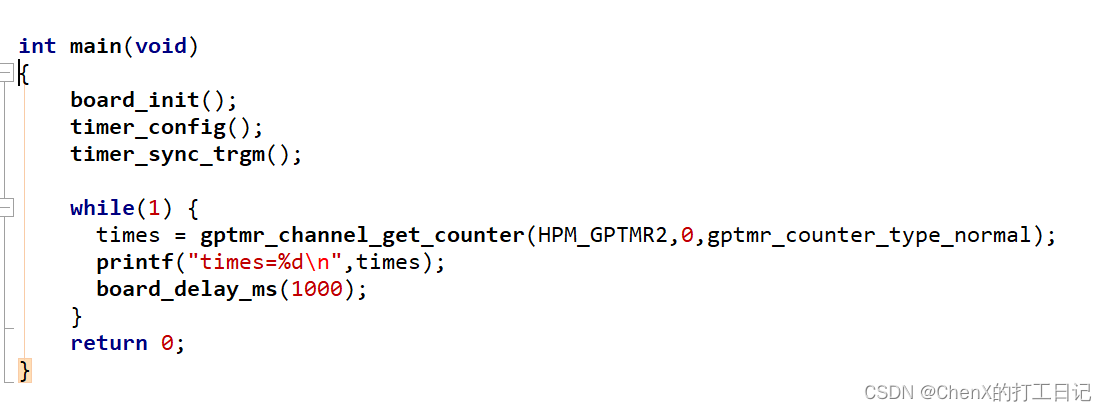

然后在主程序中，每1秒打印一次CNT的值
