实战经验——4G模组Air780EPM：串口电路设计及硬件指导

本指南专为硬件工程师及系统设计人员打造，结合多年实战经验，从理论到实践层层剖析Air780EPM串口电路设计的核心要点。

一、概述

串口作为 Air780EPM 模块最最主要的通信接口，承担着控制，数据传输，外设通信等重要功能。基本上绝大部分的 Cat.1 应用场景都会用到。而 Air780EPM 模块的串口特性和使用要求上与通常的 MCU 串口会有些不同，导致在第一次用 Air780EPM 模块做设计时容易踩到一些坑。

特别说明： Air780EPM 不支持AT指令操作，3 个 UART ( UART1 UART2 UART3) 仅用于 LuatOS 二次开发使用；

本文主要从硬件设计的角度，着重讲解串口设计中的一些关键注意点，软件开发方面不做深入探讨。

二、串口相关管脚

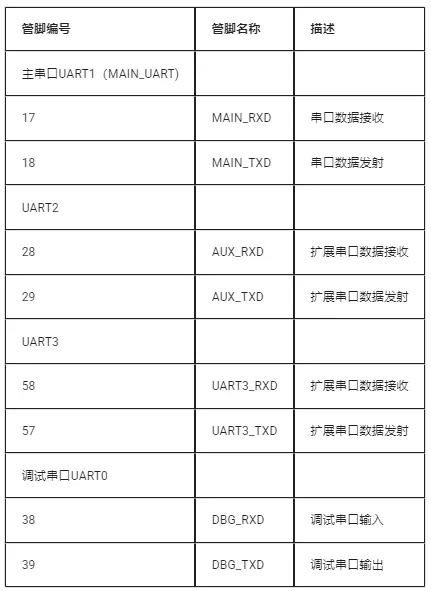

Air780EPM 支持 4 个串口，分别是主串口 UART1(MAIN_UART), UART2(AUX_UART)和UART3, 调试串口 UART0(DBG_UART)。对应的管脚如下：

三、功能描述

主串口UART1：模块的数据传输主要通过主串口 UART1 来实现，建议优先用主串口进行外部通信和模块控制。 主串口 UART1 有以下特性：

TTL 电平串口（Air780EPM 所有串口均为 TTL 电平串口），电平为 3.0V(默认)/1.8V电平。（两种串口电平选择，可以通过 PIN 100 管脚配置或者二次开发代码配置）。

只有主串口支持模块休眠唤醒功能（LPUART)。Air780EPM 模块在休眠时，所有串口均为关闭状态，只有主串口支
