Bulter-Volmer 方程推导 Tafel斜率

二、PEMFC基础之电化学与反应动力学 第二部分------电化学与反应动力学 阅读详情
AI摘要

本文详细探讨了Bulter-Volmer方程,介绍了交换电流密度和电流-过电位方程的推导。分析了在过电位较小时和较大时的情况,特别是在过电位较大时如何得出Tafel斜率。内容涵盖电化学反应中的电流变化、电位与表面浓度的关系,并引用了相关电化学方法的基础理论。

Bulter-Volmer 方程:

i=ic−ia=FAk0[cO(0,t)exp−βF(E−E0′)RT−cR(0,t)exp(1−β)F(E−E0′)RT](1)(1)i=ic−ia=FAk0[cO(0,t)exp⁡−βF(E−E0′)RT−cR(0,t)exp⁡(1−β)F(E−E0′)RT]
Exchange current

i0=FAk0c∗(1−β)Oc∗βR(2)(2)i0=FAk0cO∗(1−β)cR∗β

电流-过电位方程推导【current-overpotential (i−ηi−η)equation】

此处把标准电位E0′E0′的参考点替换为平衡电位EeqEeq,定义过电位Overpotential η=E−Eeqη=E−Eeq,(1)式可以写成电流与过电位的关系式η−iη−i
在平衡电位EeqEeq,且在平衡状态时,氧化物,还原物各自的本体浓度与表面浓度相等,即cO=c∗OcO=cO∗与cR=c∗RcR=cR∗,由方程(1)可得

0=FAk0[cO(0,t)exp−βF(E−E0′)RT−cR(0,t)exp(1−β)F(E−E0′)RT](3)(3)0=FAk0[cO(0,t)exp⁡−βF(E−E0′)RT−cR(0,t)exp⁡(1−β)F(E−E0′)RT]

得到
expF(Eeq−E0′)RT=c∗Oc∗R(4)(4)exp⁡F(Eeq−E0′)RT=cO∗cR∗

i=FAk0[cO(0,t)exp−βFRTη−cR(0,t)exp(1−β)FRTη](5)(5)i=FAk0[cO(0,t)exp⁡−βFRTη−cR(0,t)exp⁡(1−β)FRTη]

方程(5)与方程(2)互比得到
ii0=cO(0,t)c∗(1−β)Oc∗βRexp−βF(E−E0′)RT−cR(0,t)c∗(1−β)Oc∗βRexp(1−β)F(E−E0′)RT(6)(6)ii0=cO(0,t)cO∗(1−β)cR∗βexp⁡−βF(E−E0′)RT−cR(0,t)cO∗(1−β)cR∗βexp⁡(1−β)F(E−E0′)RT

变换形式为
ii0=cO(0,t)c∗O(c∗Oc∗R)βexp−βF(E−E0′)RT−cR(0,t)c∗R(c∗Oc∗R)−(1−β)exp(1−β)F(E−E0′)RT(7)(7)ii0=cO(0,t)cO∗(cO∗cR∗)βexp⁡−βF(E−E0′)RT−cR(0,t)cR∗(cO∗cR∗)−(1−β)exp⁡(1−β)F(E−E0′)RT

把方程(4)带入到(7)中,得:
ii0=cO(0,t)c∗O(expF(Eeq−E0′)RT)βexp−βF(E−E0′)RT−cR(0,t)c∗R(expF(Eeq−E0′)RT)−(1−β)exp(1−β)F(E−E0′)RT(8)(8)ii0=cO(0,t)cO∗(exp⁡F(Eeq−E0′)RT)βexp⁡−βF(E−E0′)RT−cR(0,t)cR∗(exp⁡F(Eeq−E0′)RT)−(1−β)exp⁡(1−β)F(E−E0′)RT

化简得到
i=i0[cO(0,t)c∗Oexp−βF(E−Eeq)RT−cR(0,t)c∗Rexp(1−β)F(E−Eeq)RT](9)(9)i=i0[cO(0,t)cO∗exp⁡−βF(E−Eeq)RT−cR(0,t)cR∗exp⁡(1−β)F(E−Eeq)RT]

定义过电位表达式为
η=E−Eeq(10)(10)η=E−Eeq

因此可得:
i=i0[cO(0,t)c∗Oexp−βFRTη−cR(0,t)c∗Rexp(1−β)FRTη](11)(11)i=i0[cO(0,t)cO∗exp⁡−βFRTη−cR(0,t)cR∗exp⁡(1−β)FRTη]


这里写图片描述

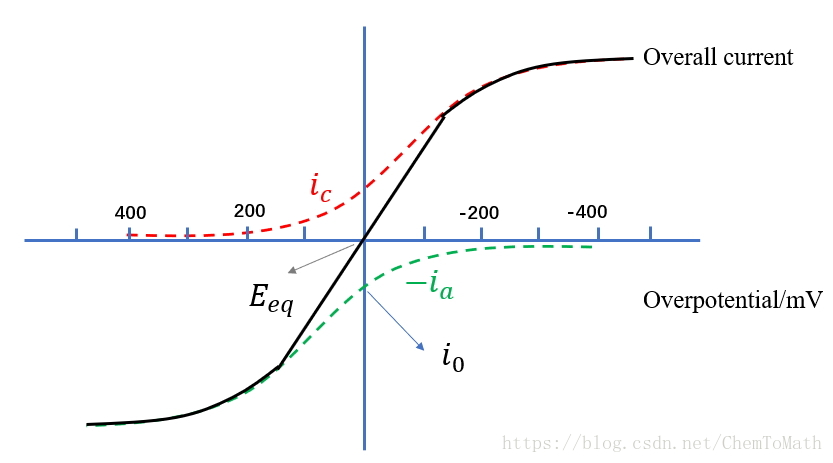

Figure 1. 单步骤单电子氧化还原电对的电流-过电位曲线

从图中可以定性的看出,当过电位越负,总电流几乎和阴极电流icic相近,阳极电流可以忽略;当过电位越正时,总电流几乎和阳极电流iaia相近,阴极电流可以忽略。当电位在平衡电位EeqEeq附近时,电流变化非常大,这是因为指数项占主导,几乎成指数变化;但是当过电位的绝对值很大的时候,反应速率很大,那么表面的物质浓度就会很小,本体浓度向表面传质速率将会占主导,即使过电位再增加也不能提高电流,因为此时电流(反应速率)已被传质速率控制,所以看到图中的稳定(极限)电流(平线)。

如果不考虑传质的影响。 条件:溶液被充分搅拌,或者电流维持在很小的值,目的是为了让表面浓度surface concentration与本体浓度bulk concentration没有太大差异,保证cO(0,t)c∗OcO(0,t)cO∗与cR(0,t)c∗RcR(0,t)cR∗的值在0.9-1.1之间, 从(4)可得:

i=i0[exp−βFRTη−exp(1−β)FRTη](5)(5)i=i0[exp⁡−βFRTη−exp⁡(1−β)FRTη]

由于不考虑传质的影响,那么交换电流的大小就直接放映了动力学快慢,也就是反应活化能。交换电流越小,活化能越大,越需要大的过电位,才能有电流产生;反之,交换电流越大,活化能越小,则在较小的过电位条件下就可以产生较大的电流。
过电位较小时

当过电位ηη绝对值比较小的时,−βFRTη−βFRTη比较小,那么根据ex=1+xex=1+x (当xx足够小时)

(6)i=i0[1+−βFRTη−1−(1−β)FRTη]=i0FRTη

过电位较大时,Tafel slope

当过电位很大的时,其中阳极或者阴极电流可以被忽略。比如,当过电位很负时,

exp−βFRTη≫exp(1−β)FRTηexp⁡−βFRTη≫exp⁡(1−β)FRTη

则
i=i0exp−βFRTη(7)(7)i=i0exp⁡−βFRTη

两边取自然对数,得:
lni=lni0−βFRTη(8)(8)ln⁡i=ln⁡i0−βFRTη

变换得到:
η=RTβFlni0−RTβFlni(9)(9)η=RTβFln⁡i0−RTβFln⁡i

变换为 log
η=2.3RTβFlogi0−2.3RTβFlogi(10)(10)η=2.3RTβFlog⁡i0−2.3RTβFlog⁡i

注意,当逆向电流贡献小于1%的时候,Tafel 形式是正确的。
也就是
exp−βFRTηexp(1−β)FRTη=expFRTη⩽0.01exp⁡−βFRTηexp⁡(1−β)FRTη=exp⁡FRTη⩽0.01

即在25oC25oC时,过电位的绝对值要大于118 mV(|η|>118mV|η|>118mV)。若果电极动力学很快,而达到极限电流,那么就观察不到Tafel 关系,此时必须要排除传质的影响。当电极动力学很慢的时候,而且需要较大过电位才反应时,此时可以得到较好的Tafel 关系式。因此Tafel 关系式,是不可逆动力学的标志。
