ENSP中OSPF协议在MGRE结构中实现全网可达

最新推荐文章于 2025-07-29 17:28:46 发布
原创 最新推荐文章于 2025-07-29 17:28:46 发布 · 293 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

本文介绍了一种网络拓扑结构，其中包含R1、R4、R5的全连MGRE结构及R1、R2、R3的星型结构，并详细说明了如何在这些路由器上设置隧道接口实现私有网段间的通讯，最终通过OSPF协议确保所有网段互联互通。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

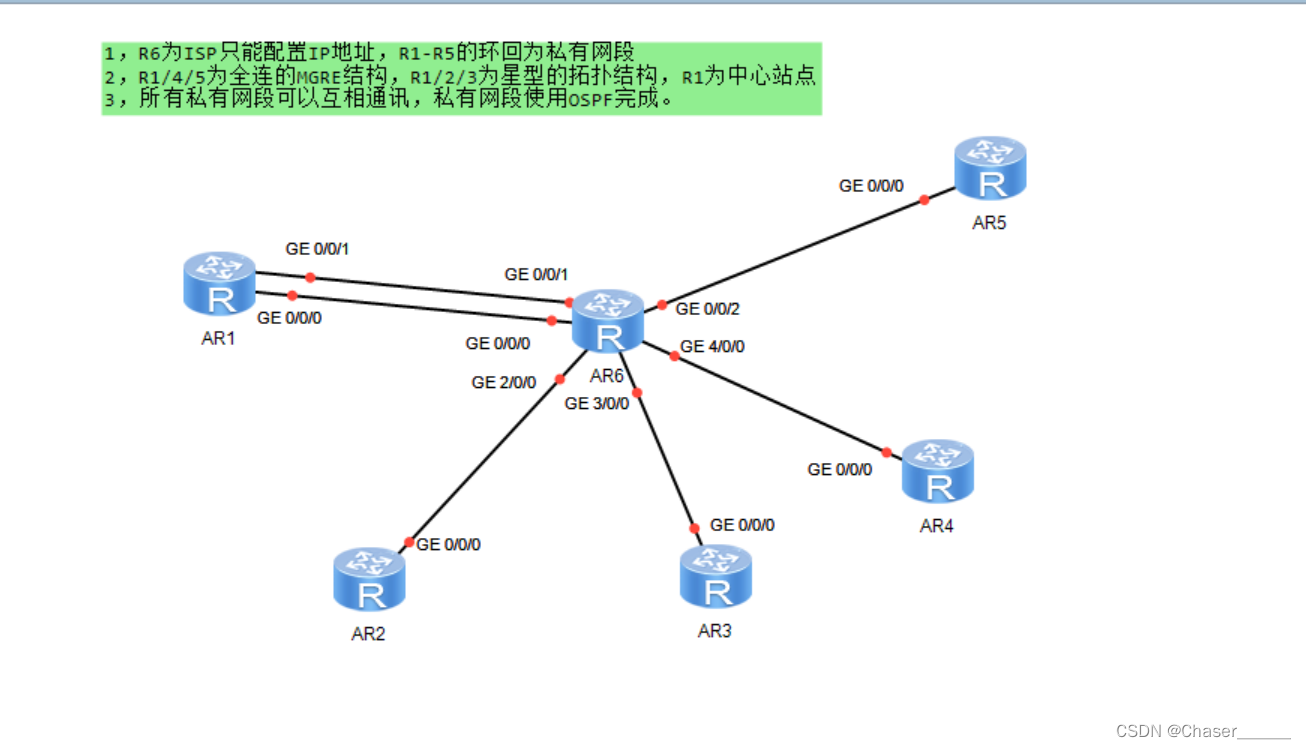

如图搭建如下拓扑

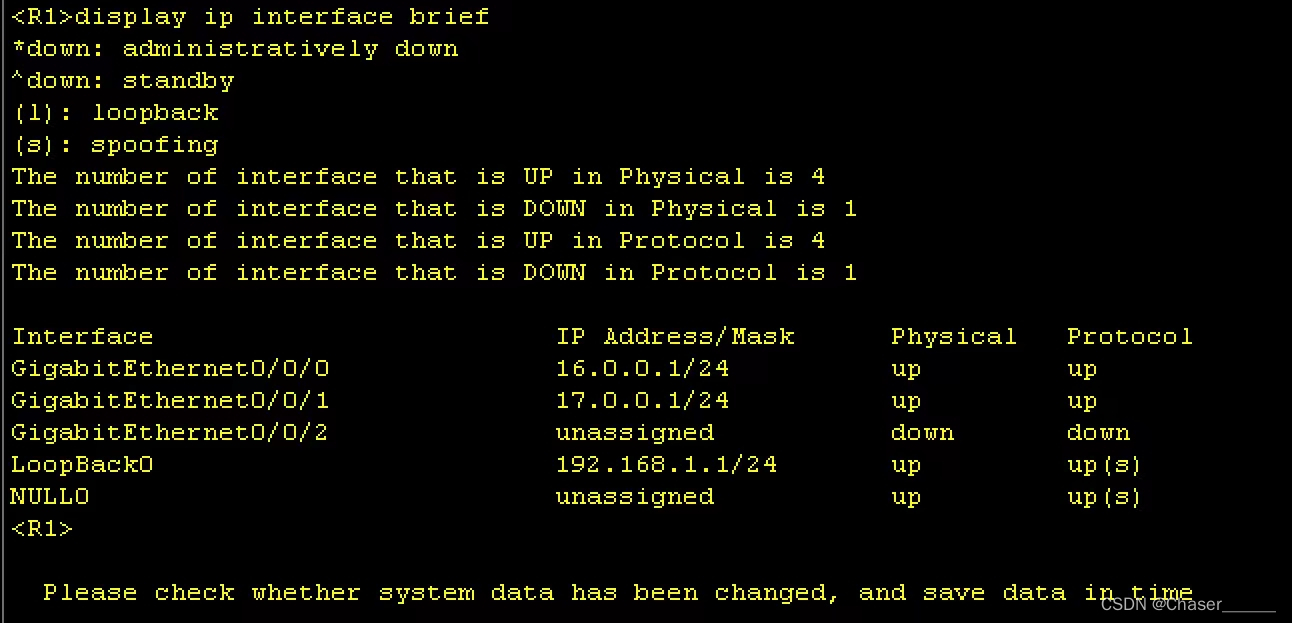

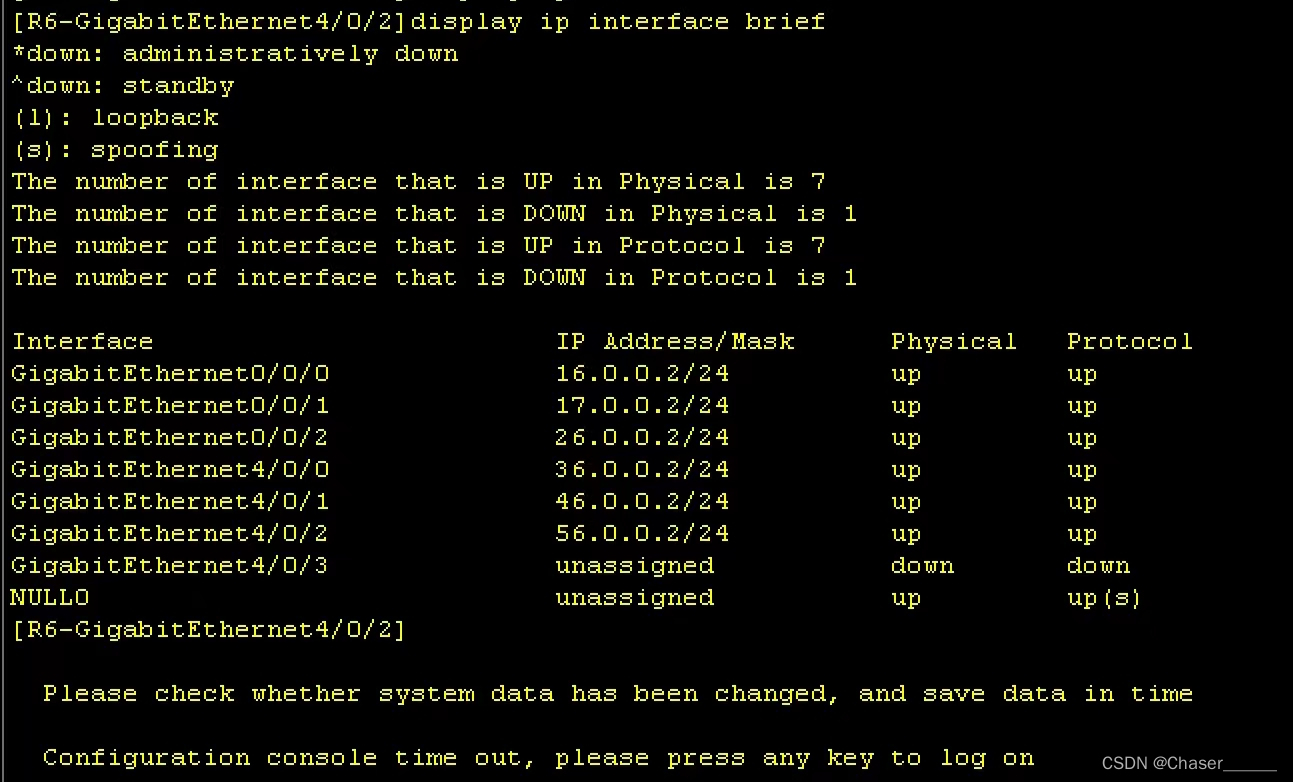

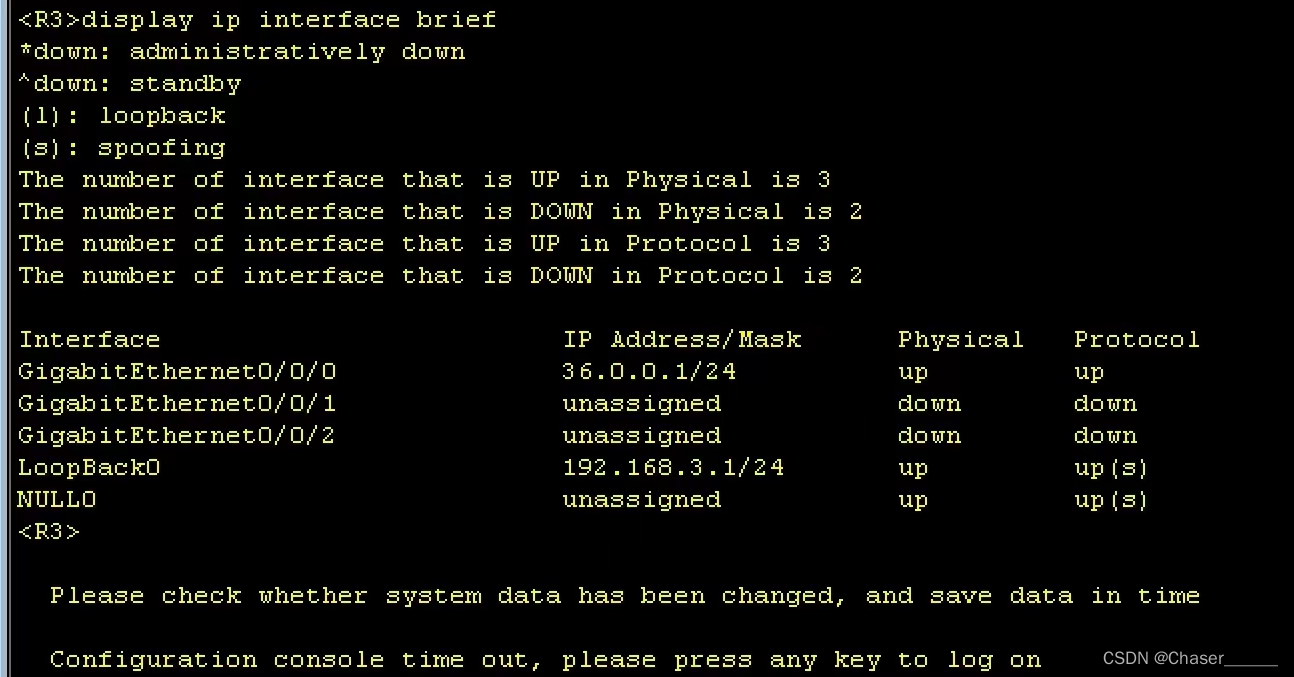

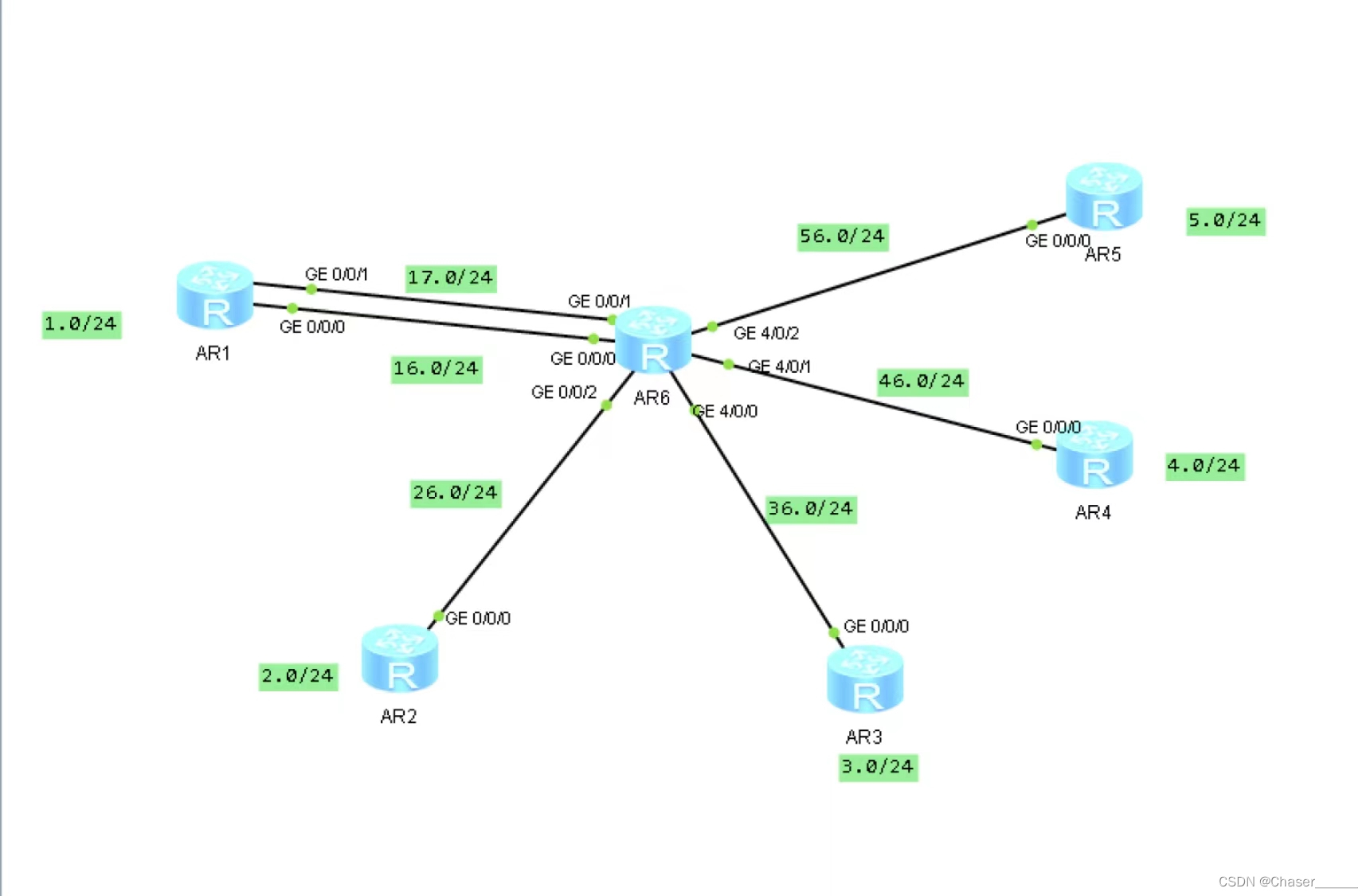

据图进行IP地址的分配





 二、R1，4，5为全连的MGRE结构，R1，2，3为星型拓扑结构，R1为中心站点

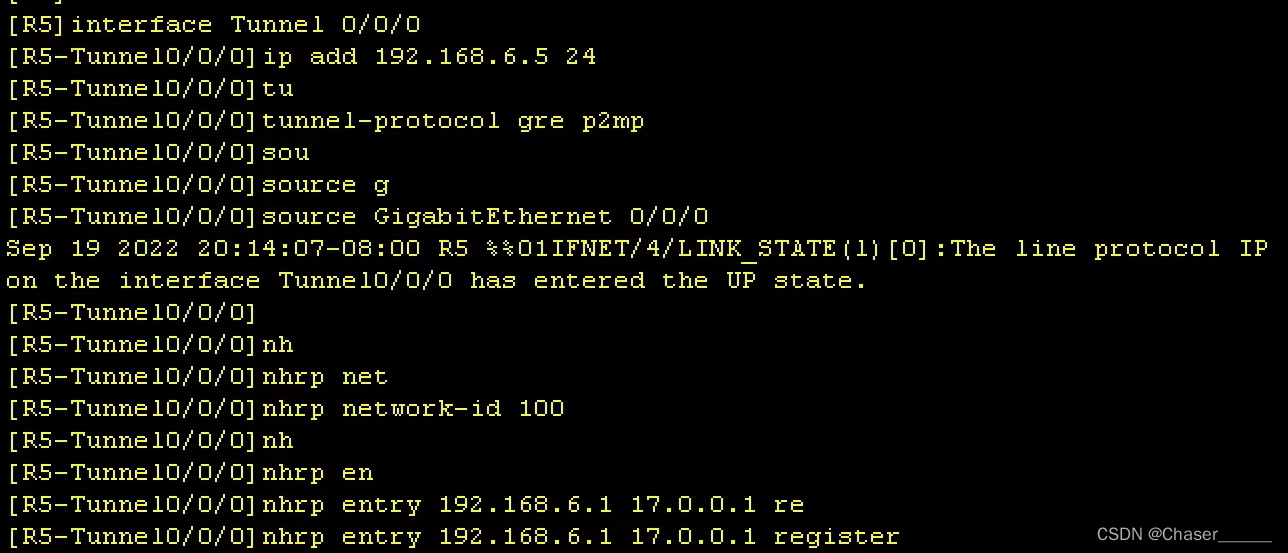

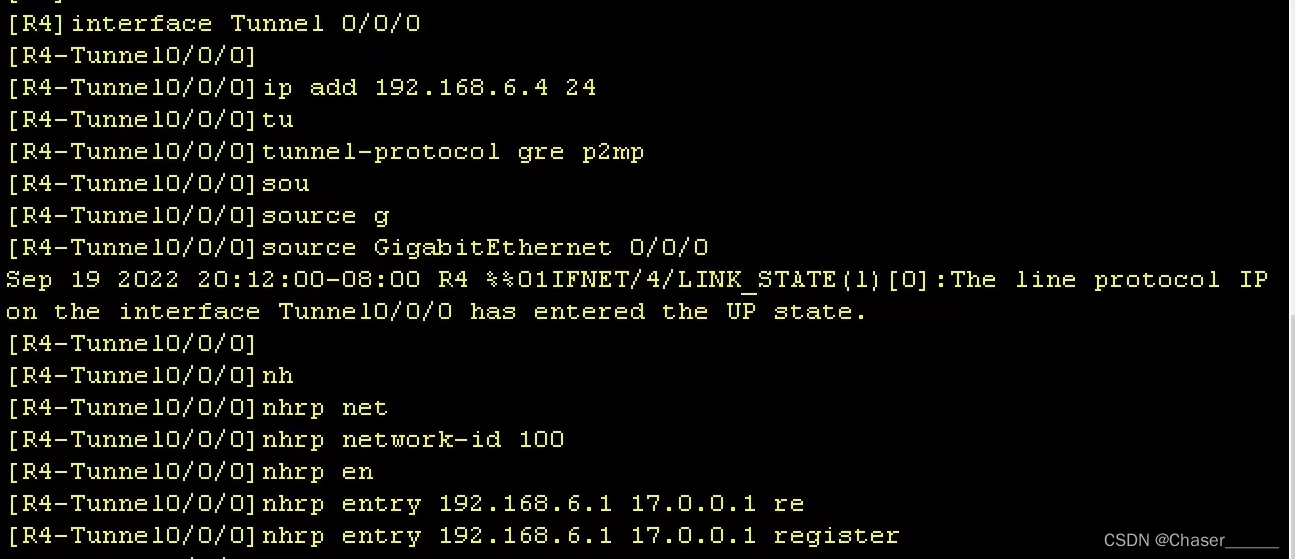

1.R1，4，5为全连的MGRE结构，则且R１为中心站点，则需要在R1，4，5上创建隧道接口

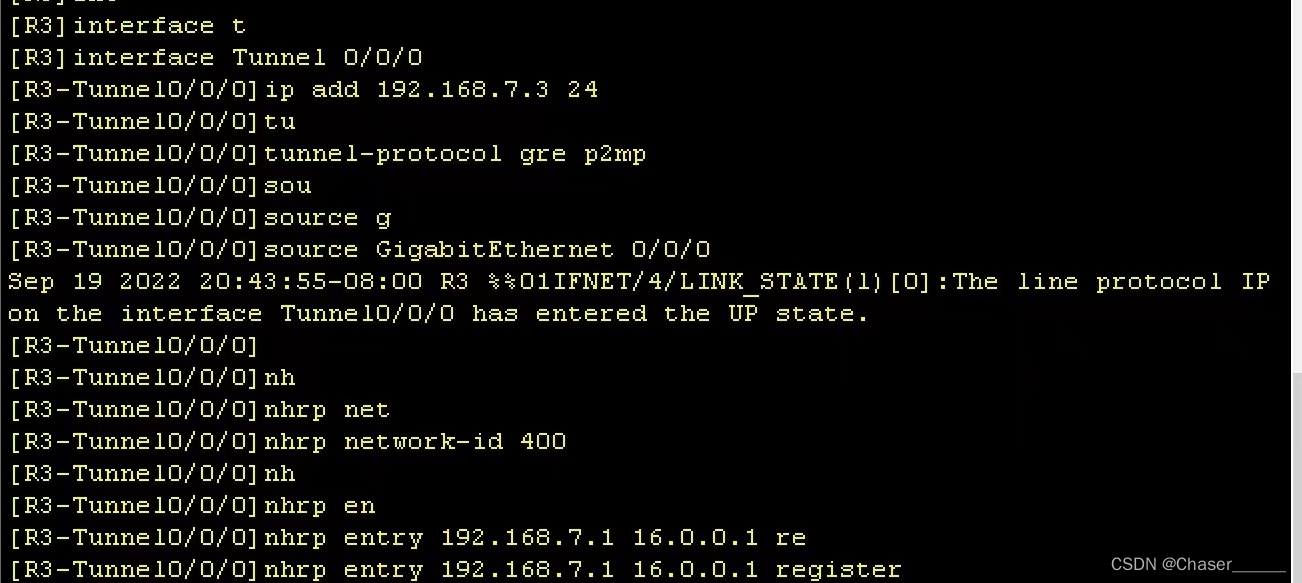

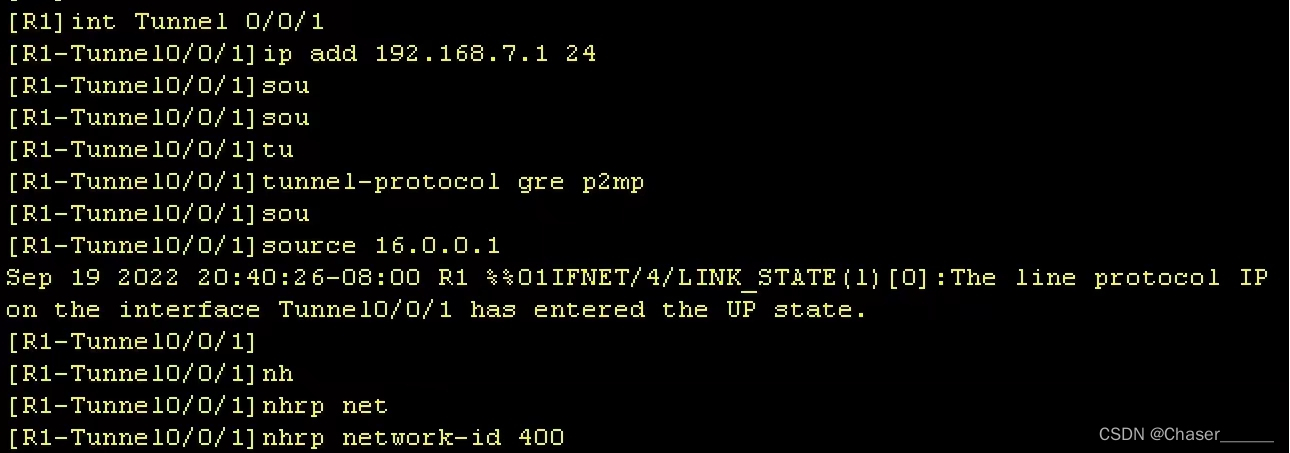

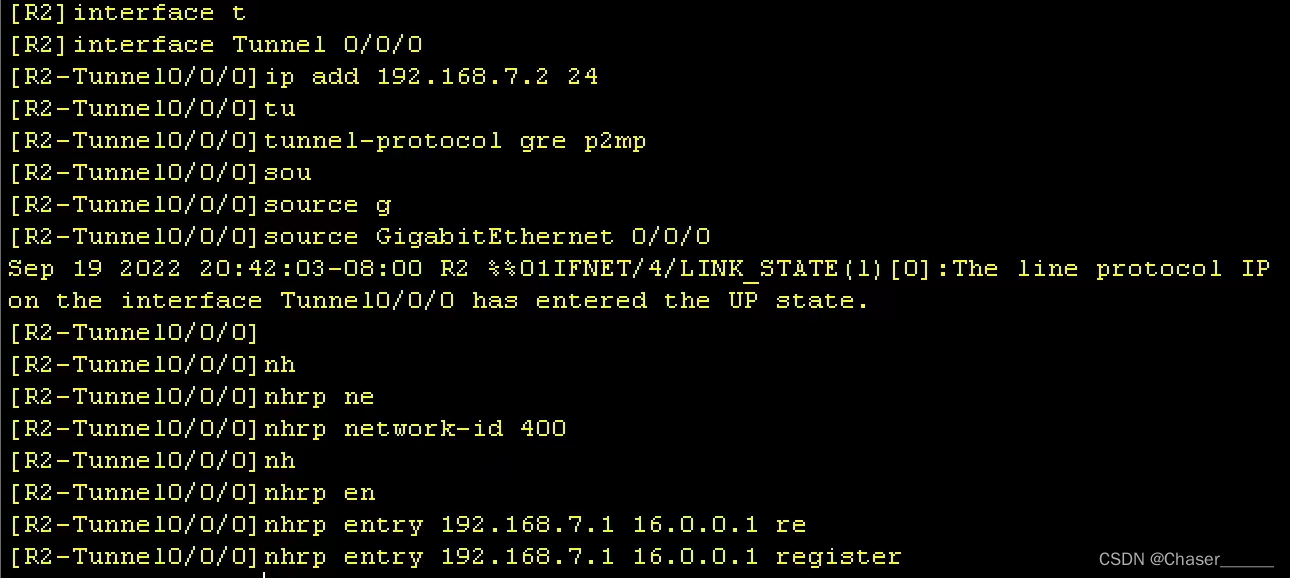

2.R1，2，3为星型拓扑结构，R1为中心站点



 三、所有私有网段可以互相通讯，私有网段使用OSPF完成

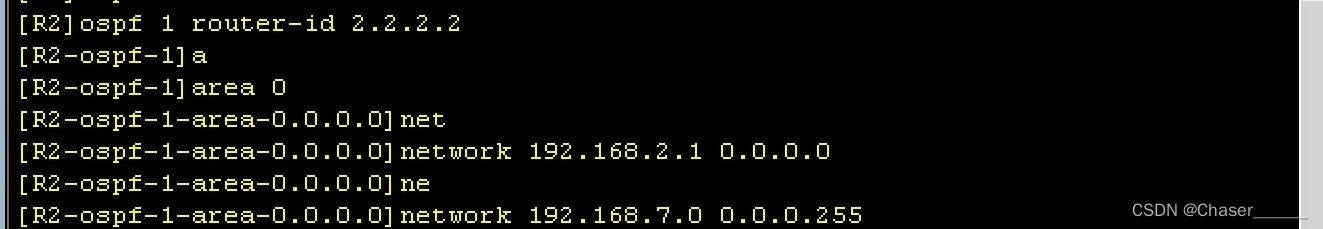

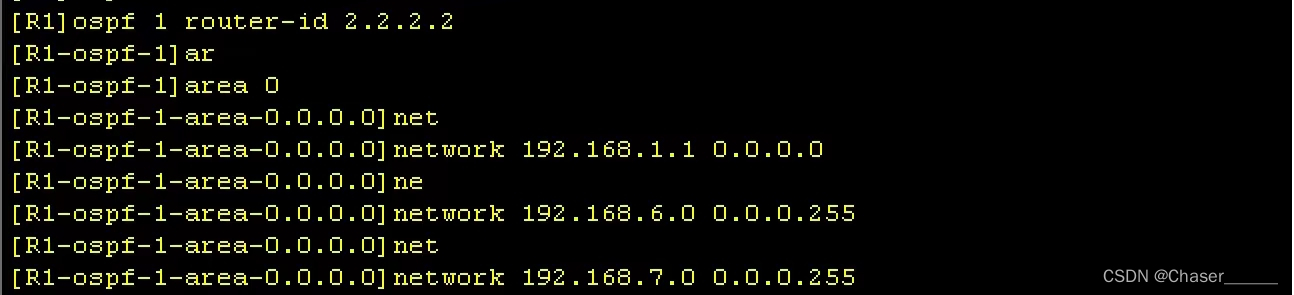

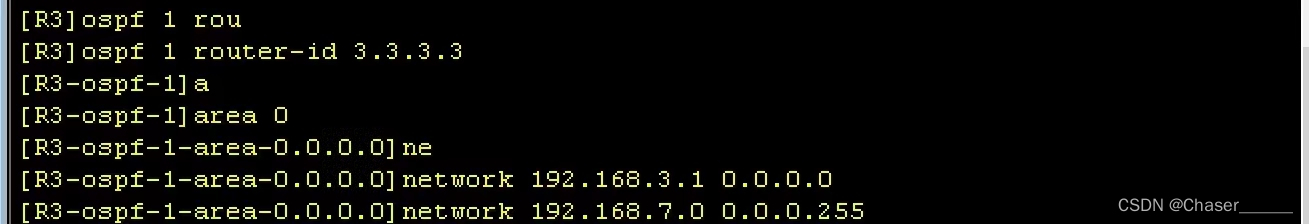

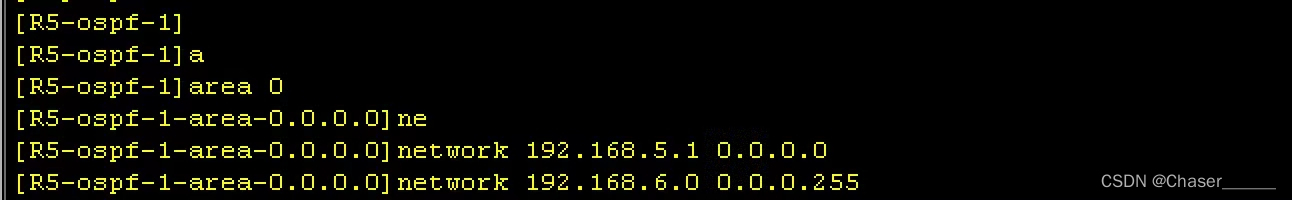

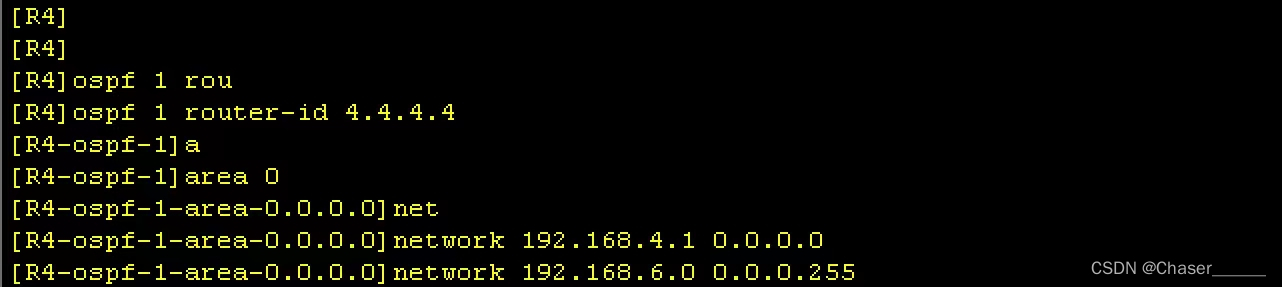

 1.所有网段使用动态路由协议OSPF协议来完成。
