RIPV2动态路由的简单应用

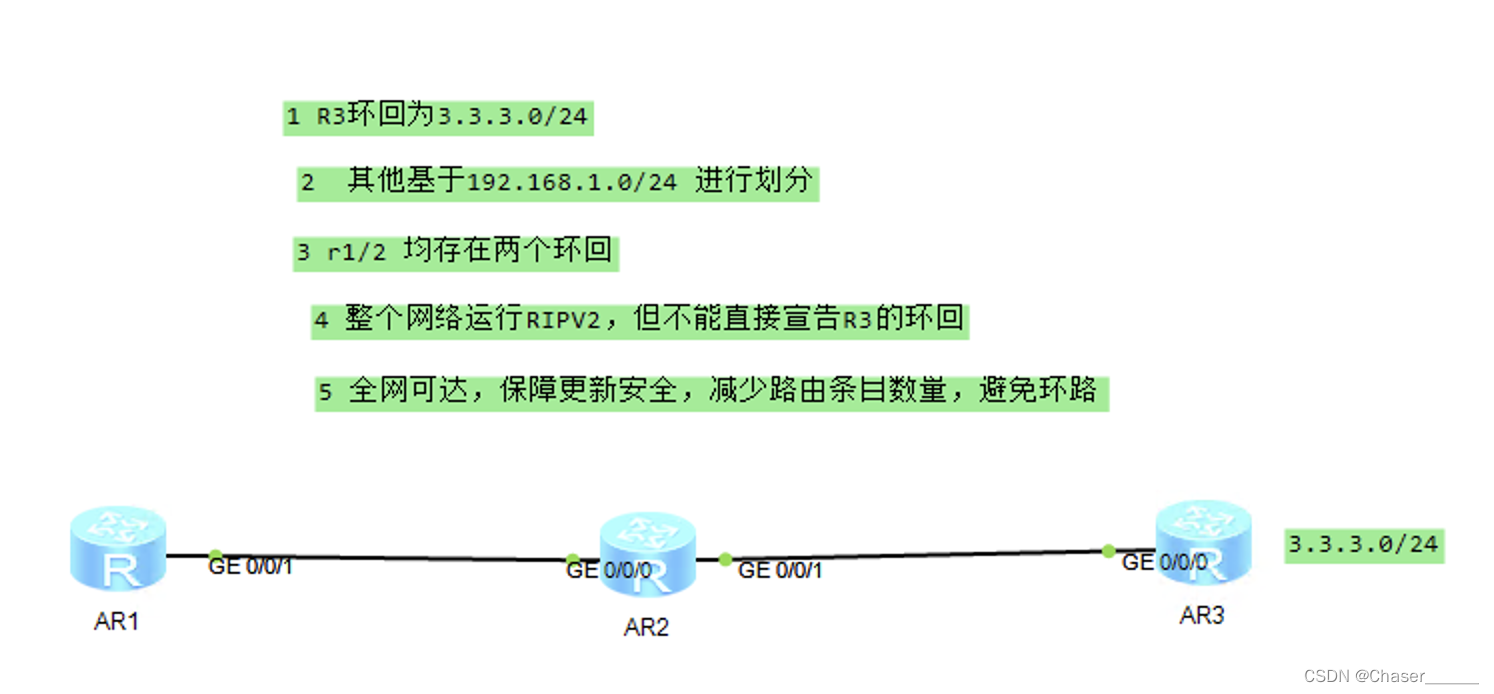

实验要求



首先对192.168.1.0/24进行子网划分



192.168.1.000 00000   192.168.1.0/27        255.255.255.224

192.168.1.001 00000   192.168.1.32/27       255.255.255.224

192.168.1.010 00000   192.168.1.64/27       255.255.255.224

192.168.1.011 00000   192.168.1.96/27       255.255.255.224

192.168.1.100 00000   192.168.1.128/27      255.255.255.224

192.168.1.101 00000   192.168.1.160/27      255.255.255.224

192.168.1.110 00000   192.168.1.192/27      255.255.255.224

192.168.1.111 00000   192.168.1.224/27      255.255.255.224

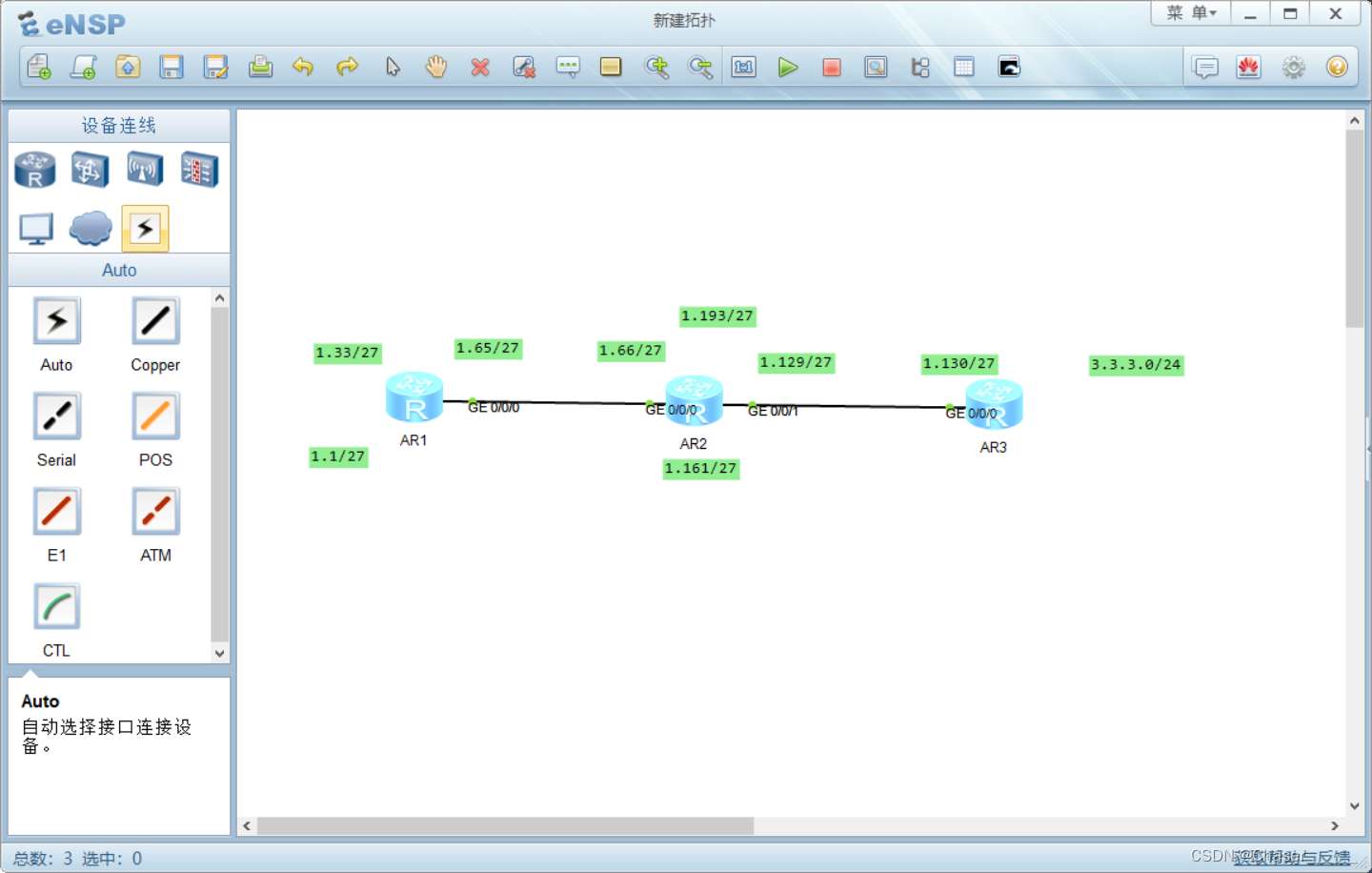

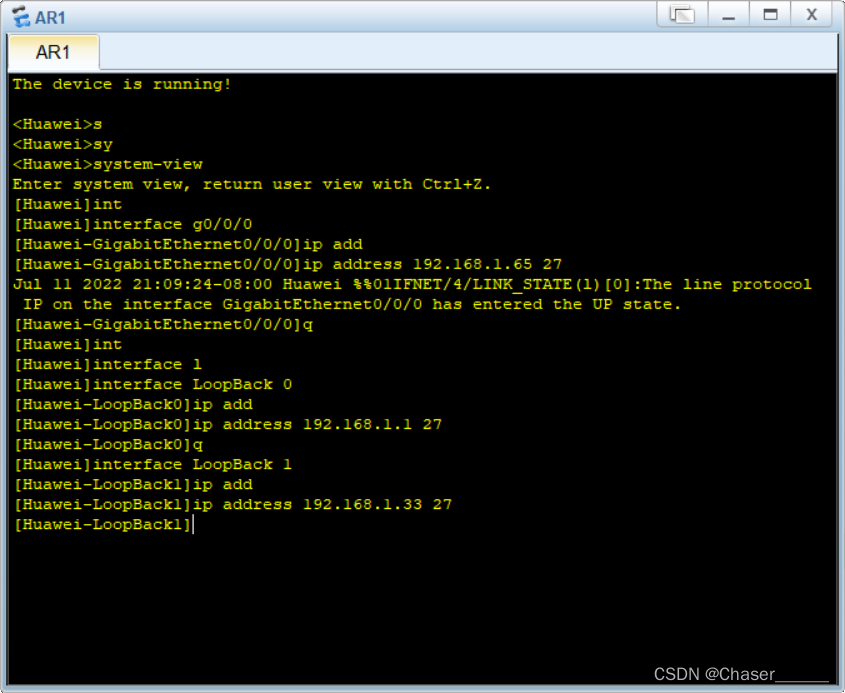

然后分别对各台路由器进行环回地址和IP地址的配置

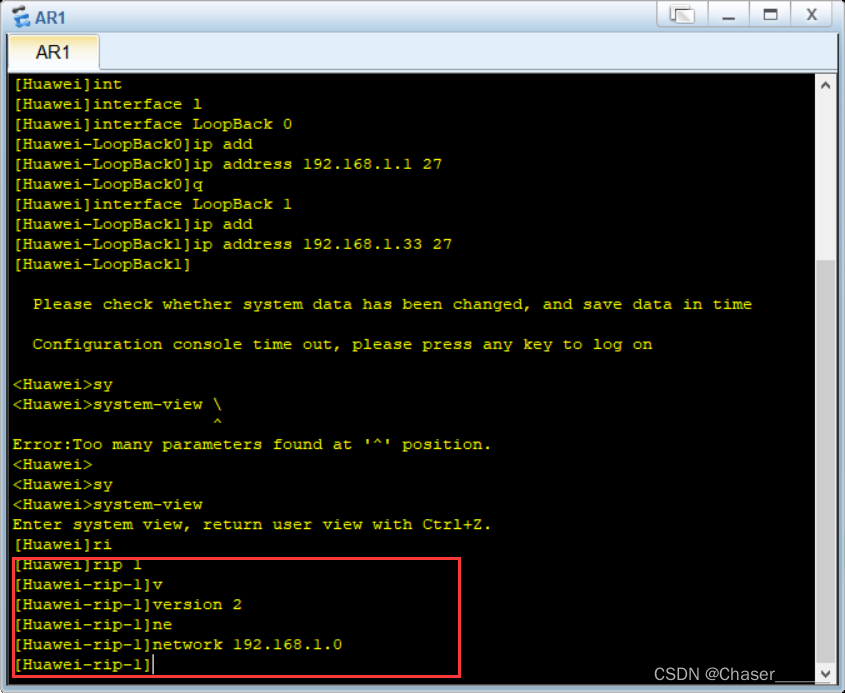

 然后对每台路由器配置RIP V2配置  并对端口进行宣告

这样每个端口都可以收发RIP的信息  并将信息告诉其邻居

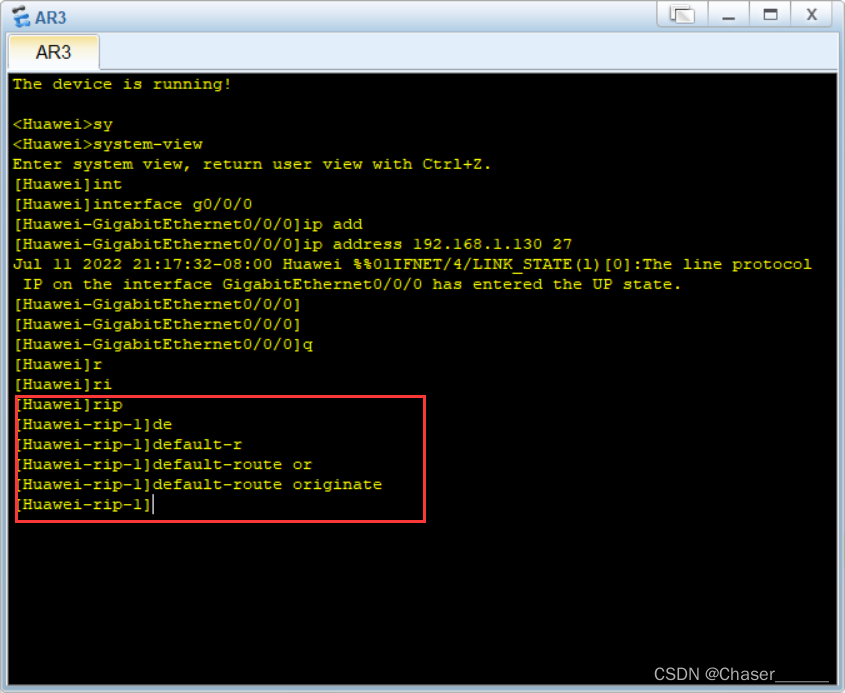

然后对边界路由进行缺省路由配置

此时三台路由器就可以自动获取各自的路由表了

然后就可以实现全网可达了
