交换机工作原理(以太网VLAN华为交换机实例配置)

交换机的作用：

(1)连接多个以太网物理段，隔离冲突域；

(2)多以太网帧进行高速而透明的交换转发；

(3)自行学习和维护MAC地址信息

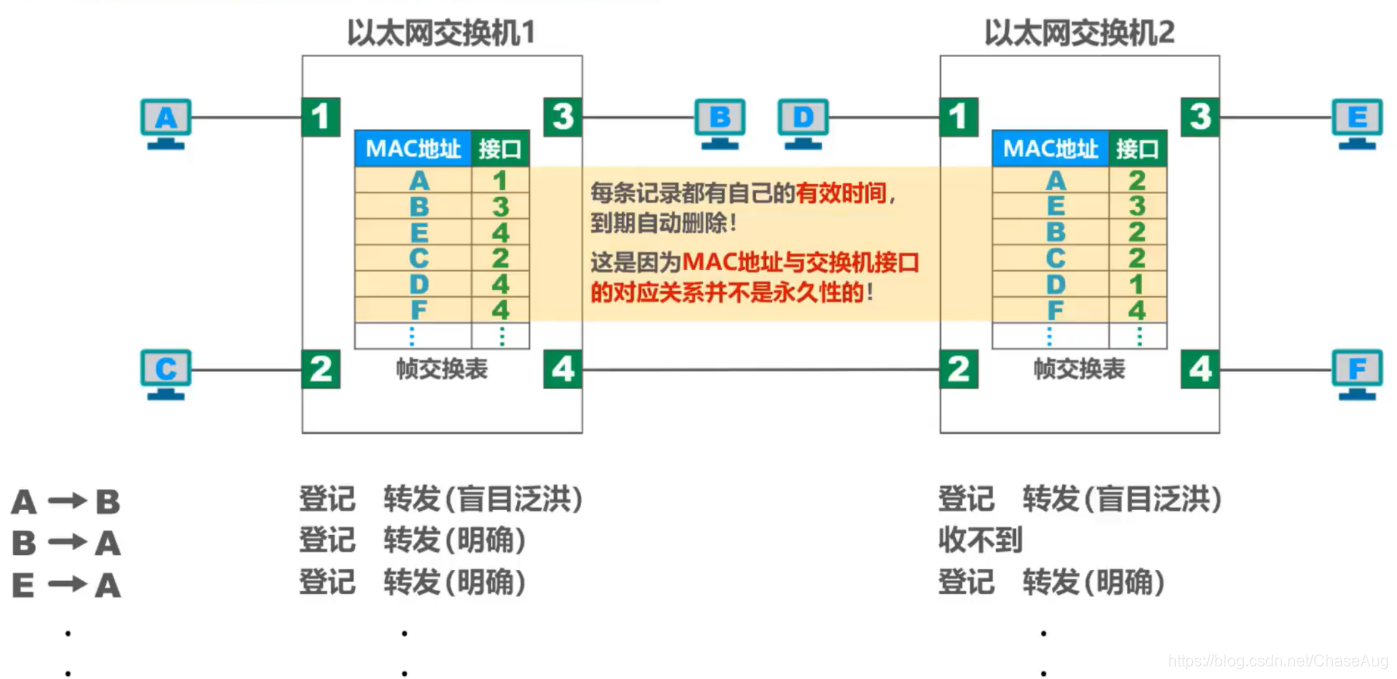

交换机存有MAC地址表，此表用来存储地址到端口的映射关系。根据MAC地址，通过一种确定性的方法在端口之间来转发帧。

VLAN基本原理

以太网交换机工作在数据链路层和物理层，使用一个或多个以太网交换机互连起来的交换式以太网，其所有站点都属于同一个广播域。

虚拟局域网VLAN(Virtual Local Area Network)是一种将局域网内的设备划分成与物理位置无关的逻辑组技术，这些逻辑组具有某些共同的需求。

广播风暴：广播帧在二层环境中设备发出的广播帧在广播域中传播，这样会导致广播帧占用带宽。广播帧属于二层并不会跨越三层，所以为了解决广播风暴，可以使用VLAN来隔离广播域。

VLAN的划分方法

 VLAN标记的最后12个比特称为VLAN标识符VID，他唯一的标志了以太网帧属于哪一个VLAN。

VID的取值范围是0~4095(0 ~ )

0和4095都不能标识VLAN，所以表示VID的有效取值范围是1 ~ 4094.

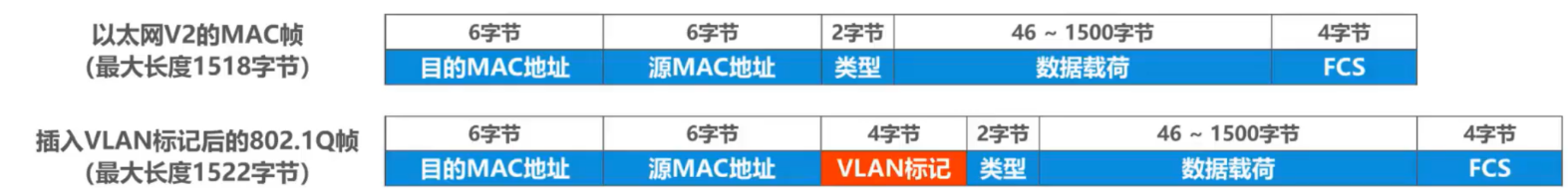

802.1Q帧是交由交换机处理，而不是用户主机

(1)当交换机收到普通的以太网帧时，会将其插入4字节的VLAN标记转变为802.1Q帧，简称打标签
(2)当交换机转发802.1Q帧时，可能会删掉其4字节VLAN标记转变为普通以太网帧，简称去标签。

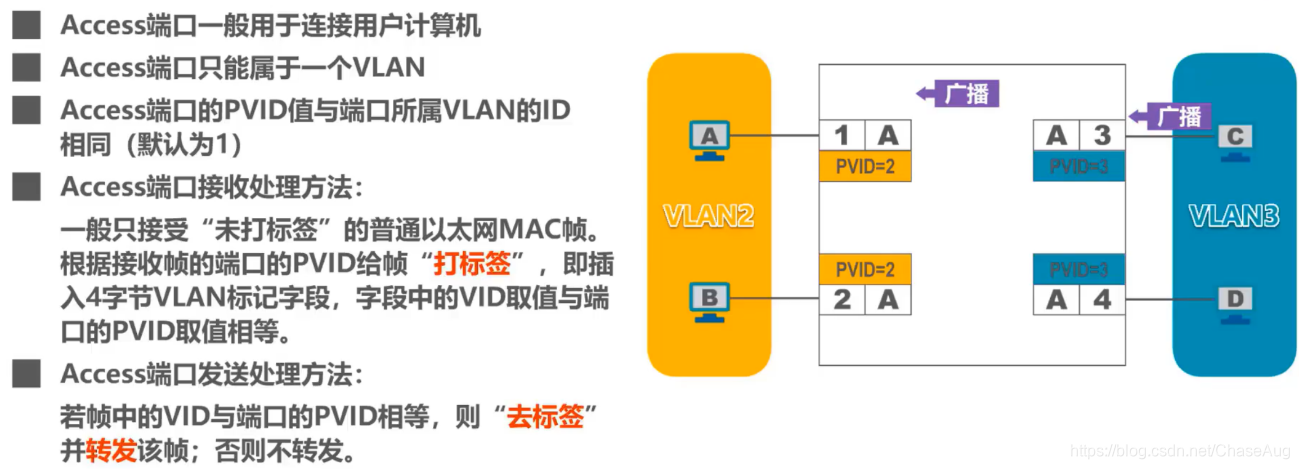

Access端口：

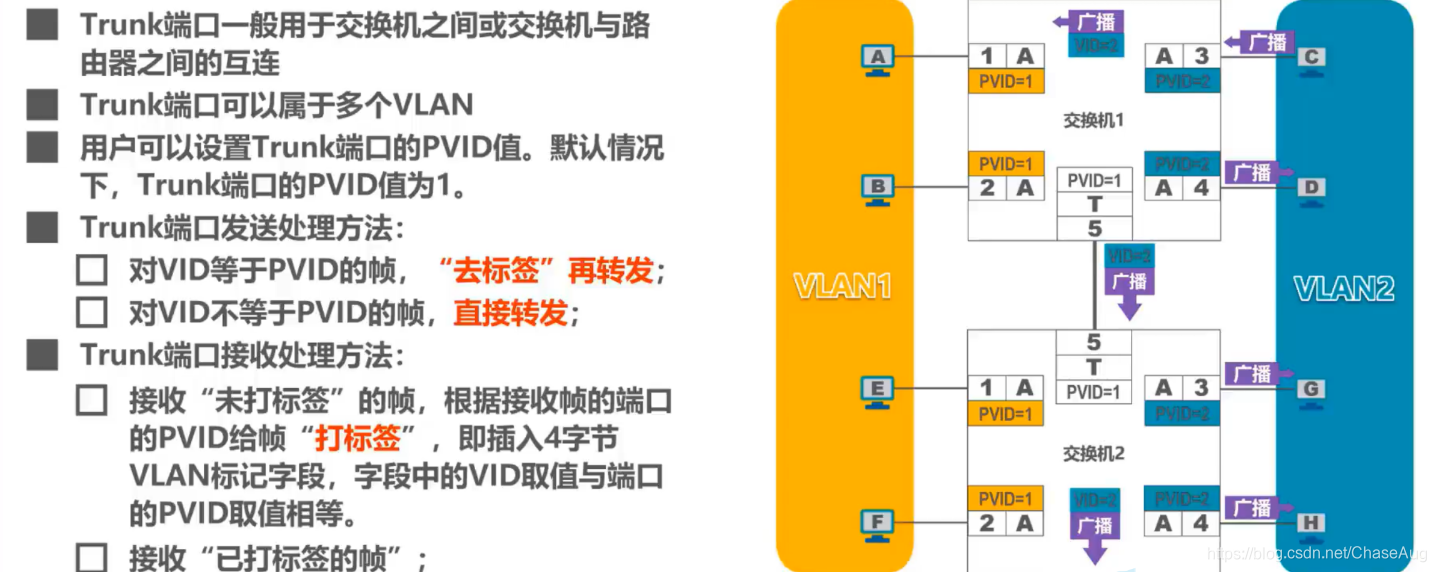

Trunk端口：

应用实例：

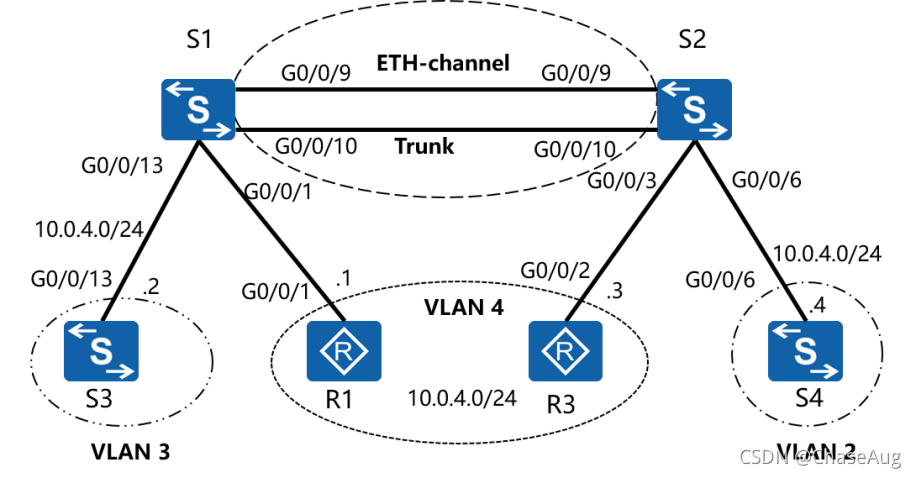

 场景

   目前，公司网络内的所有主机都处在同一个广播域，网络中充斥着大量的广播流量。作为网络管理员，您需要将网络划分成多个VLAN来控制广播流量的泛洪。本实验中，您需要在交换机S1和S2上进行VLAN配置。

步骤一

在S1和S2上创建Eth-Trunk 1并配置该Eth-Trunk为静态LACP模式。然后将

G0/0/9和G0/0/10接口加入Eth-Trunk 1。

<Quidway>system-view
[Quidway]sysname S1
[S1]interface Eth-trunk 1
[S1-Eth-Trunk1]mode lacp
[S1-Eth-Trunk1]quit
[S1]interface GigabitEthernet0/0/9
[S1-GigabitEthernet0/0/9]eth-trunk 1
[S1-GigabitEthernet0/0/9]interface GigabitEthernet0/0/10
[S1-GigabitEthernet0/0/10]eth-trunk 1



<Quidway>system-view
[Quidway]sysname S2
[S2]interface eth-trunk 1
[S2-Eth-Trunk1]mode lacp
[S2-Eth-Trunk1]trunkport GigabitEthernet 0/0/9
[S2-Eth-Trunk1]trunkport GigabitEthernet 0/0/10

步骤二 关闭不相关接口，并配置
