如何用UML来做需求分析？

统一建模语言（UML）是一种强大的可视化建模语言，可用于需求分析阶段，以更好地理解和描述系统。

1. 确定需求分析的范围和目标

• 明确系统边界：定义系统的范围，确定哪些部分属于系统内部，哪些是外部环境。例如，对于一个电商系统，要明确系统是否包含供应商管理部分，还是仅聚焦于客户购物流程。
• 确定业务目标：了解系统要实现的业务目标，如提高销售效率、改善客户体验等。以客户体验为例，目标可能是减少购物流程中的步骤，使顾客能够更快捷地完成购买。


2. 选择合适的UML图

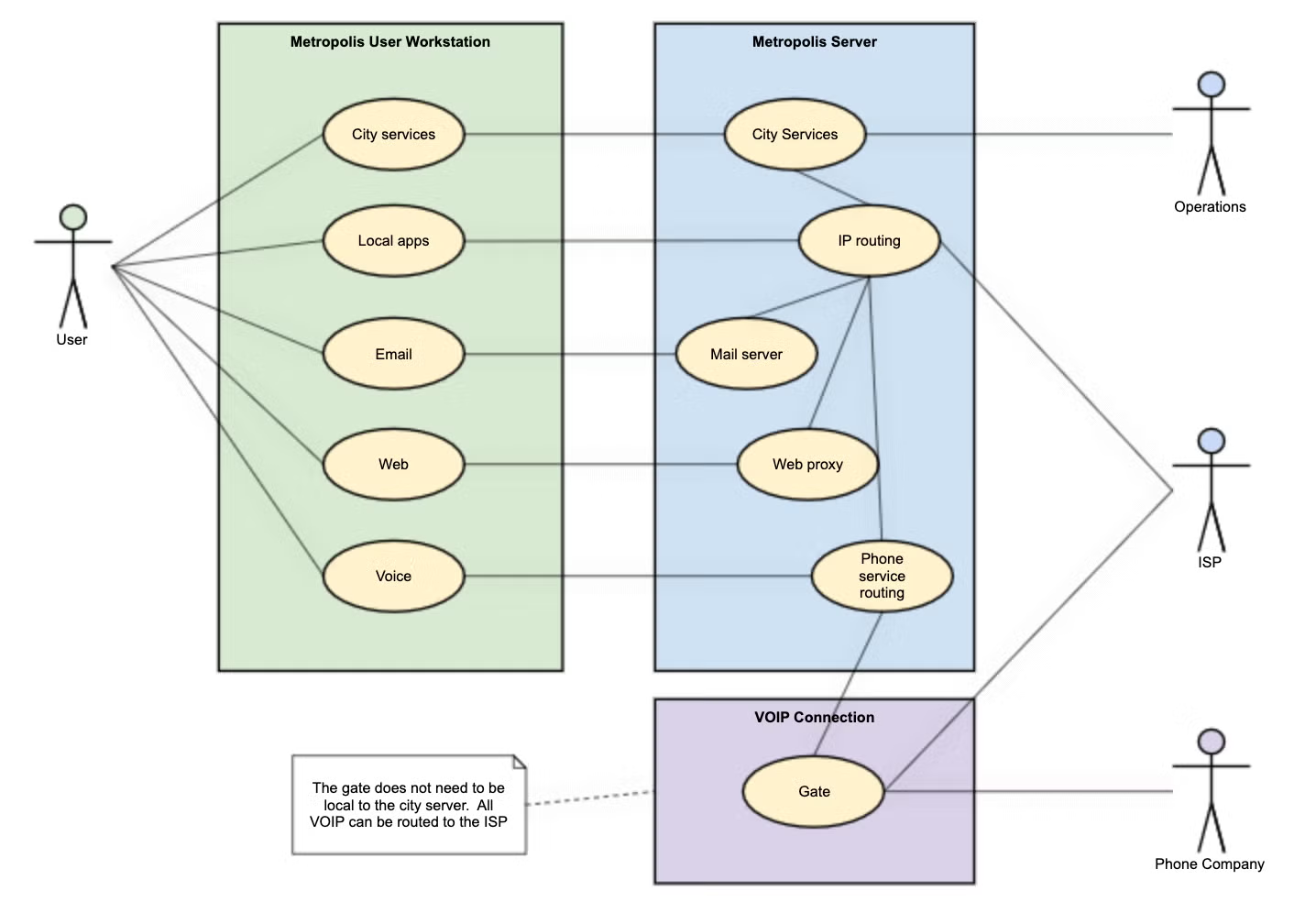

• 用例图（Use Case Diagram）
  • 定义参与者和用例：识别系统的外部参与者（如用户、管理员等）和他们与系统交互的用例（如用户登录、下订单等）。例如，在图书馆管理系统中，参与者有读者和图书管理员，用例包括读者借书、还书，管理员添加图书等。
  • 描述用例关系：展示用例之间的关系，如包含（一个用例包含另一个用例，如“下单”包含“选择商品”）、扩展（在特定条件下扩展另一个用例，如“支付”可以扩展为“使用优惠券支付”）和泛化（一般与特殊的关系，如“会员登录”是“用户登录”的特殊情况）。

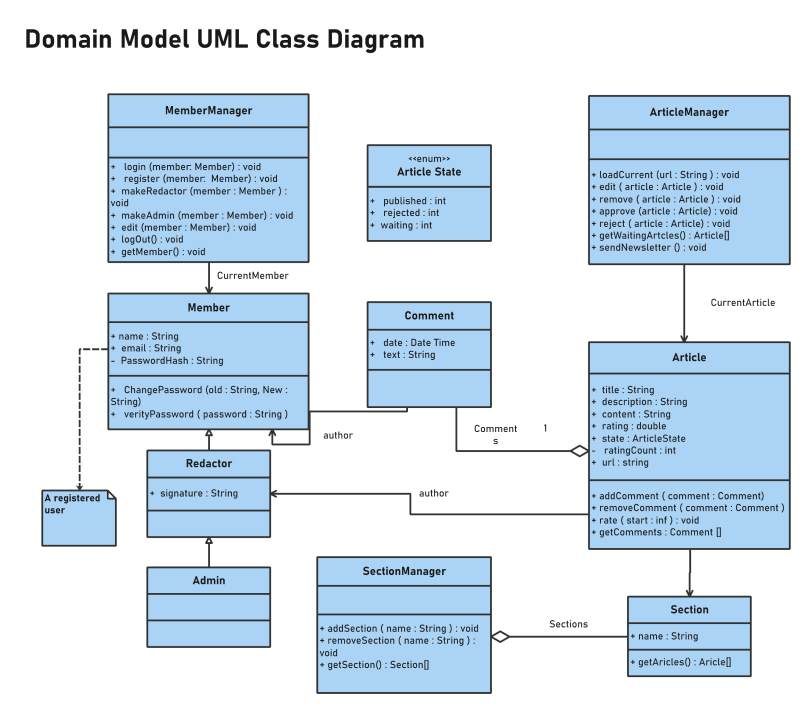

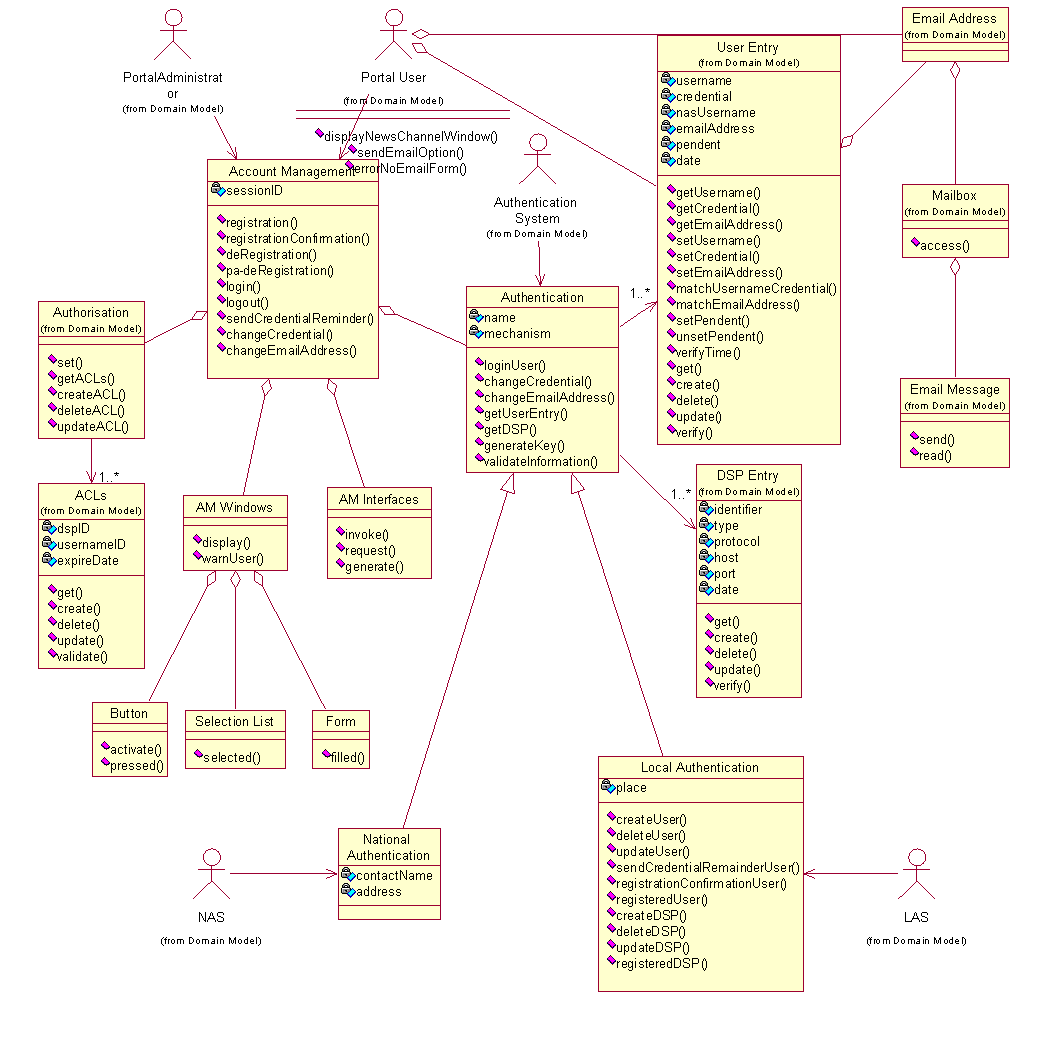

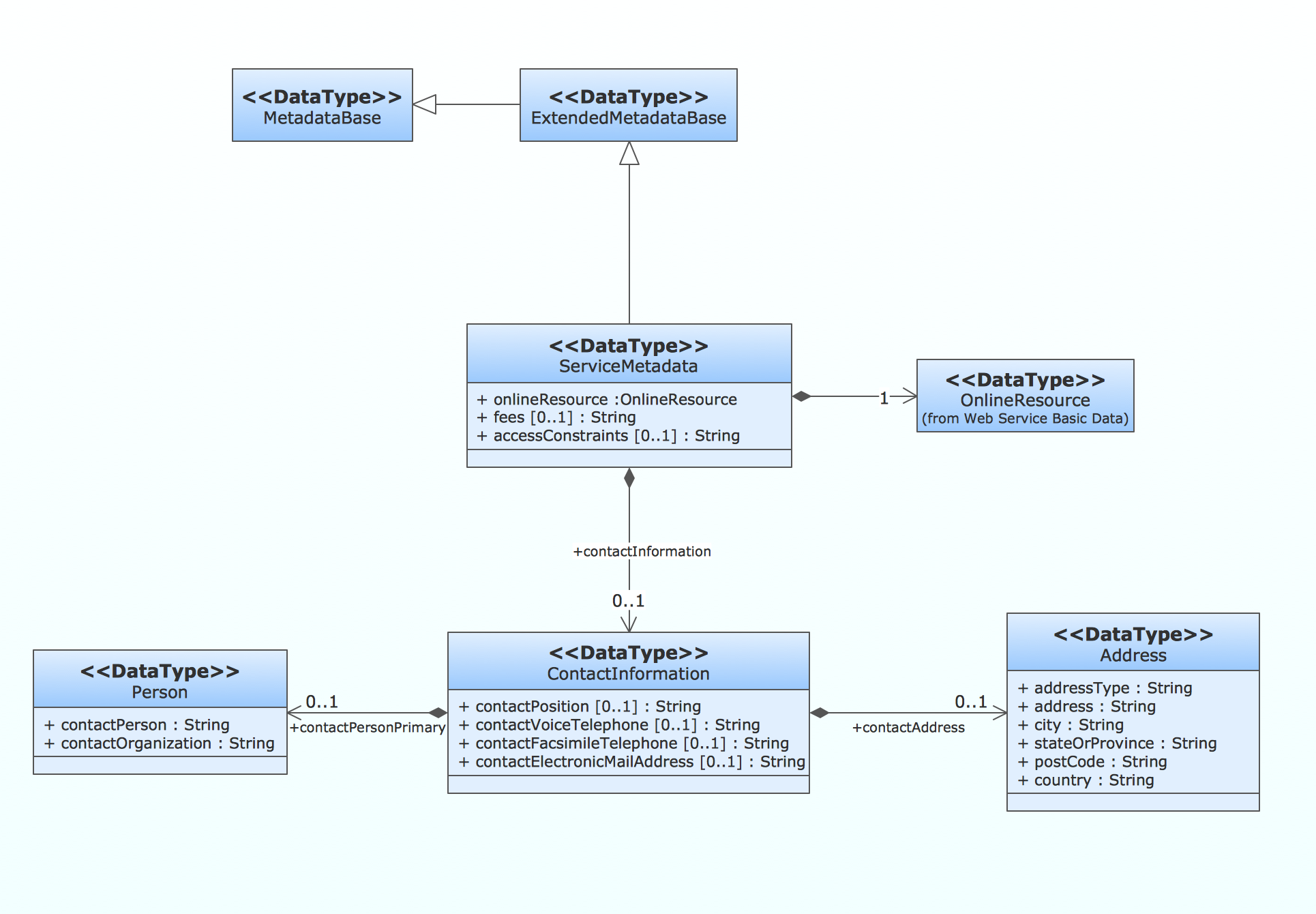

• 类图（Class Diagram）
  • 识别系统中的类：从需求中抽象出类，这些类代表系统中的实体或概念。在学生管理系统中，可能有“学生”“课程”“教师”等类。
  • 定义类的属性和操作：确定每个类的属性（如学生的姓名、学号等）和操作（如学生的选课操作）。例如，“课程”类的属性可能包括课程名称、学分、授课教师等，操作可能有查询课程信息、修改课程信息等。
  • 描述类之间的关系：包括关联（两个类之间存在某种联系，如学生和课程之间是“选课”关联）、聚合（整体与部分的关系，如班级和学生是聚合关系）、组合（更强的整体与部分关系，如汽车和发动机是组合关系）和继承（子类继承父类的属性和操作，如研究生是学生的子类）。
• 活动图（Activity Diagram）
  • 确定业务流程中的活动：将业务流程分解为一系列活动。以订单处理流程为例，活动包括接收订单、验证订单信息、处理支付、安排发货等。
  • 描述活动的顺序和控制流：使用箭头表示活动的顺序，用分支（如根据订单金额大小决定不同的审批流程）和合并（多个并行活动完成后合并到一个后续活动）来展示控制流。例如，在支付流程中，根据支付方式的不同（信用卡支付、支付宝支付等）有不同的分支处理，最后都合并到支付完成后的后续活动。

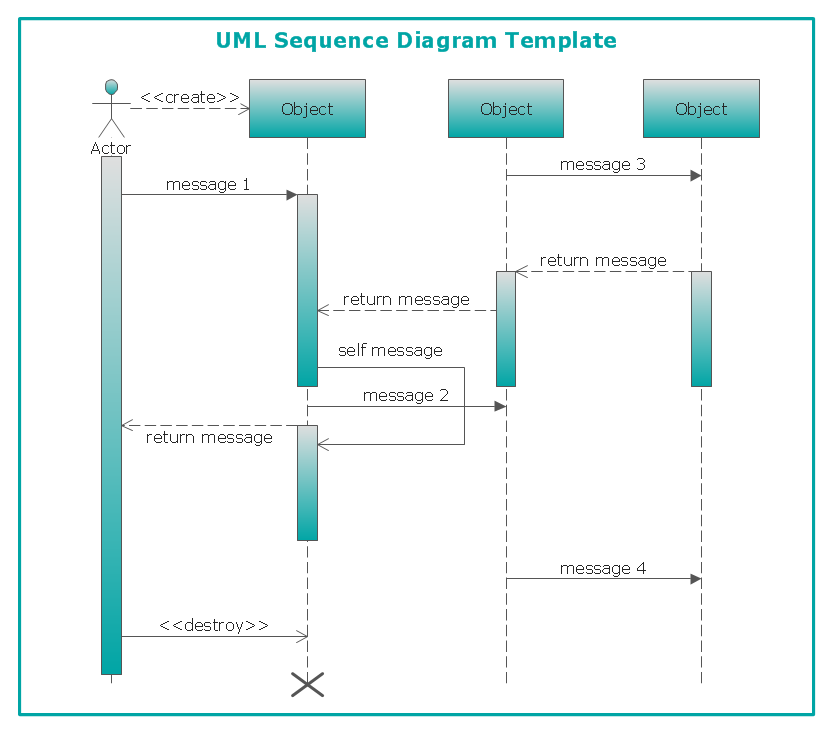

• 序列图（Sequence Diagram）
  • 确定对象和消息交互：识别参与交互的对象（如用户、系统模块等），并展示它们之间的消息传递顺序。在用户登录系统的过程中，涉及用户对象和认证模块对象，消息包括用户输入账号密码、认证模块验证信息等。
  • 描述对象的生命周期和消息顺序：按照时间顺序展示消息的发送和接收，体现对象在交互过程中的状态变化。例如，认证模块在收到用户信息后，先查询数据库，然后返回验证结果，根据结果用户对象进入登录成功或失败的不同状态。


3. 收集需求信息来构建UML图

• 与利益相关者沟通：与客户、用户、业务专家等利益相关者进行访谈、会议等，收集他们对系统的期望、功能需求和业务规则。例如，与电商系统的商家沟通，了解他们对商品管理、订单处理的具体要求。
• 分析现有文档：查看业务流程文档、政策文件、旧系统文档等，获取有关系统功能、数据、流程等方面的信息。如分析企业的财务报销制度文件，为财务系统的需求分析提供依据。
• 观察现有业务流程：如果有类似的现有业务流程或系统，观察其实际操作过程，发现潜在需求和问题。比如，观察实体店的销售流程，为线上销售系统的设计提供参考。

4. 绘制UML图

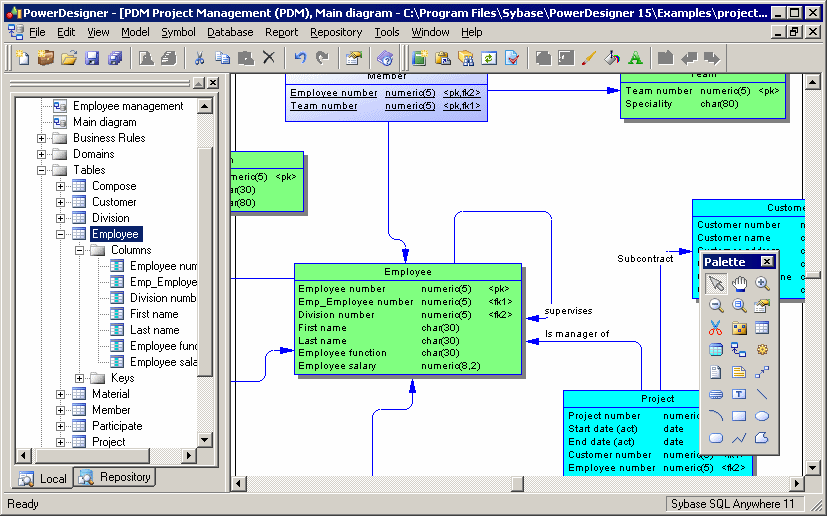

• 工具选择：可以使用专业的UML建模工具，如Rational Rose、StarUML、PowerDesigner等，也可以使用简单的绘图工具如Visio、Draw.io等。这些工具提供了丰富的图形元素和模板，方便绘制各种UML图。
• 逐步构建：按照所选UML图的规范和收集到的需求信息，逐步绘制图形。例如，绘制用例图时，先确定参与者和用例的位置，然后用合适的线条和符号表示它们之间的关系；绘制类图时，先画出类的框体，再添加属性和操作，并使用不同的线条表示类之间的关系。
• 添加注释和细节：为了使UML图更清晰易懂，添加必要的注释，解释图形元素的含义、业务规则等。例如，在活动图的分支处注明条件，在类图中对复杂的属性或操作进行简单说明。


5. 分析UML图以验证和完善需求

• 需求完整性验证：检查UML图是否涵盖了所有已知的需求。通过查看用例图是否包含了所有用户场景，类图是否包含了系统涉及的所有实体和关系，活动图和序列图是否完整地描述了业务流程和交互过程来验证。例如，如果发现某个重要的用户功能没有在用例图中体现，就需要补充相关用例。
• 需求一致性检查：确保不同UML图之间的一致性。例如，用例图中的用例应该能够在活动图或序列图中找到对应的流程描述，类图中的类和操作应该与其他图中的对象和消息交互相匹配。如果发现不一致，需要调整和统一。
• 发现潜在需求和问题：通过分析UML图的结构和逻辑，发现潜在的功能需求、非功能需求（如性能、可靠性等）和可能存在的问题。例如，从序列图中对象之间频繁的消息交互可以推断出系统的性能要求，如响应时间的限制；从类图中复杂的类关系可以发现数据存储和管理方面的潜在问题。


6. 利用UML图沟通需求

• 与开发团队沟通：将UML图作为需求沟通的工具，向开发团队详细解释系统的功能、业务流程和对象关系。开发人员可以更直观地理解需求，减少误解。例如，在开发会议上，通过展示用例图和活动图，让开发人员清楚每个功能的使用场景和流程逻辑。
• 与客户和利益相关者沟通：用UML图向客户和其他利益相关者展示系统的设计思路和功能架构，获取他们的反馈和认可。这有助于确保开发方向符合他们的期望。例如，向客户展示类图，解释系统中的数据结构和实体关系，让客户确认是否满足他们对数据管理的要求。
