绘制原理图
- 右键点击添加一个原理图

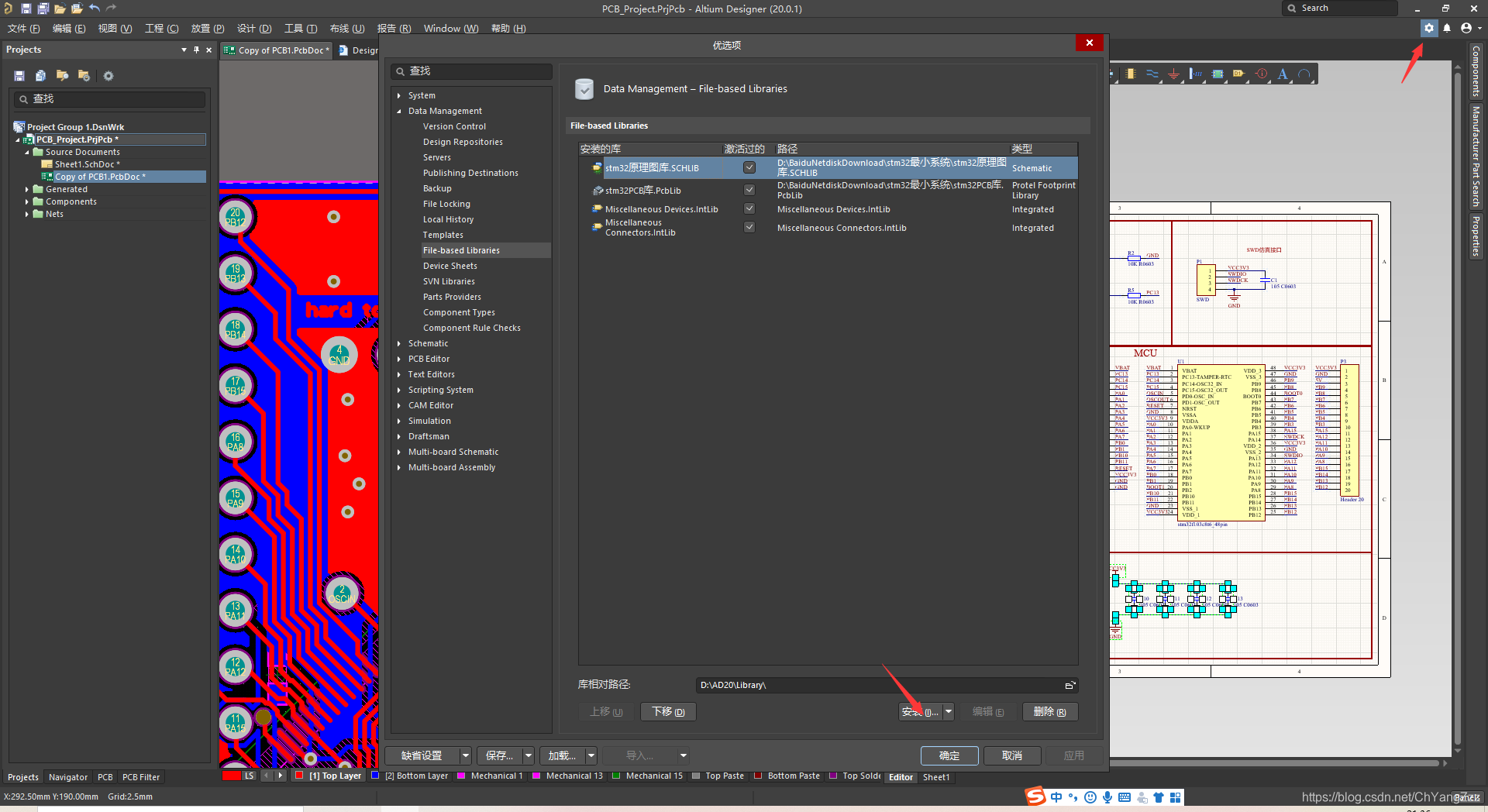

- 添加库文件

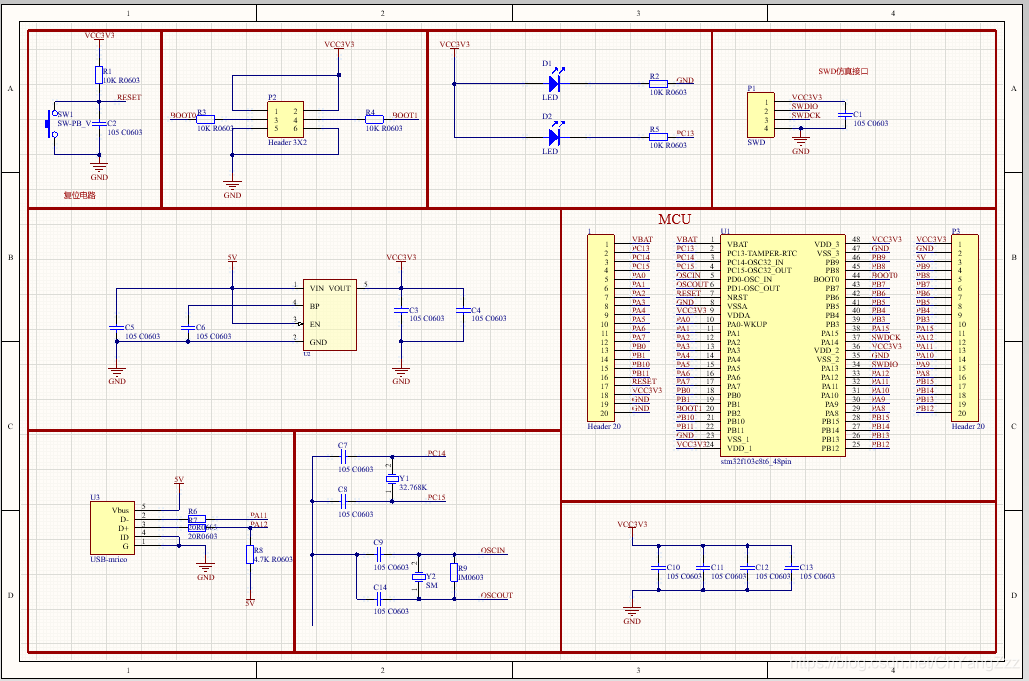

将所需要的的库安装进去后就可以添加文件画图了 - 原理图成品

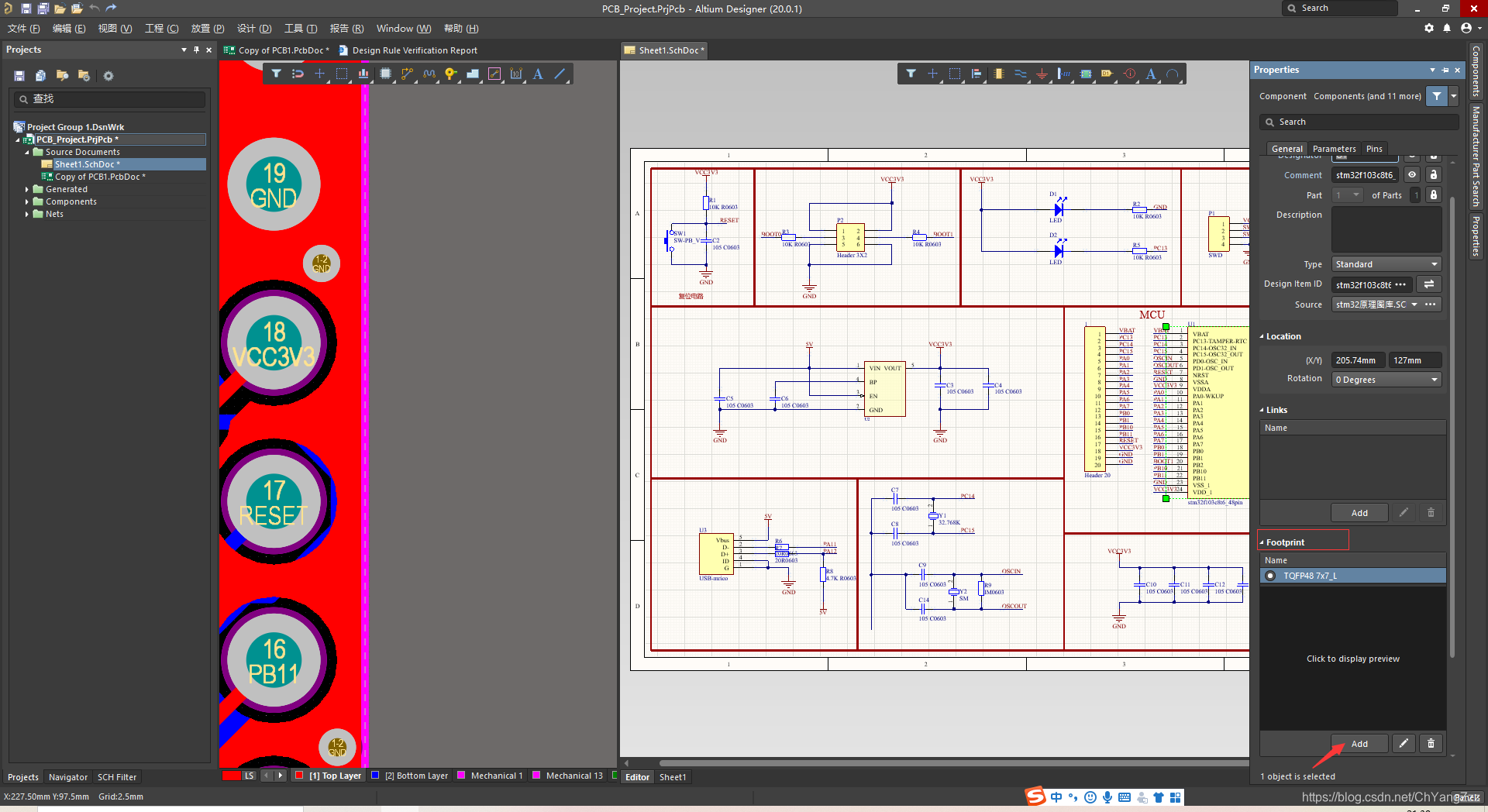

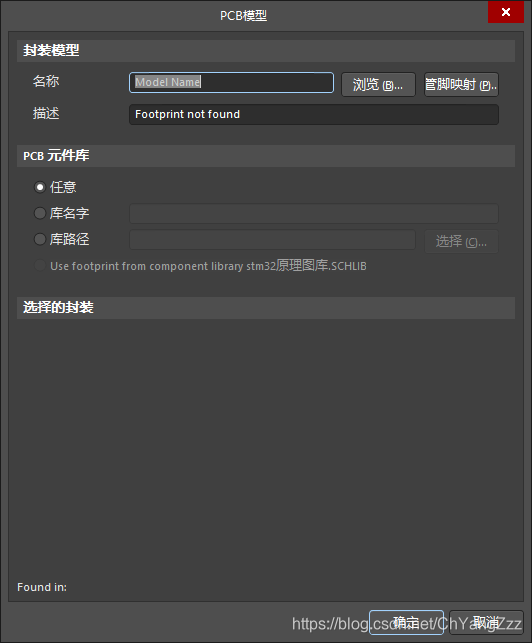

- 双击元器件将元器件的物理模型添加进去
绘制PCB图
-

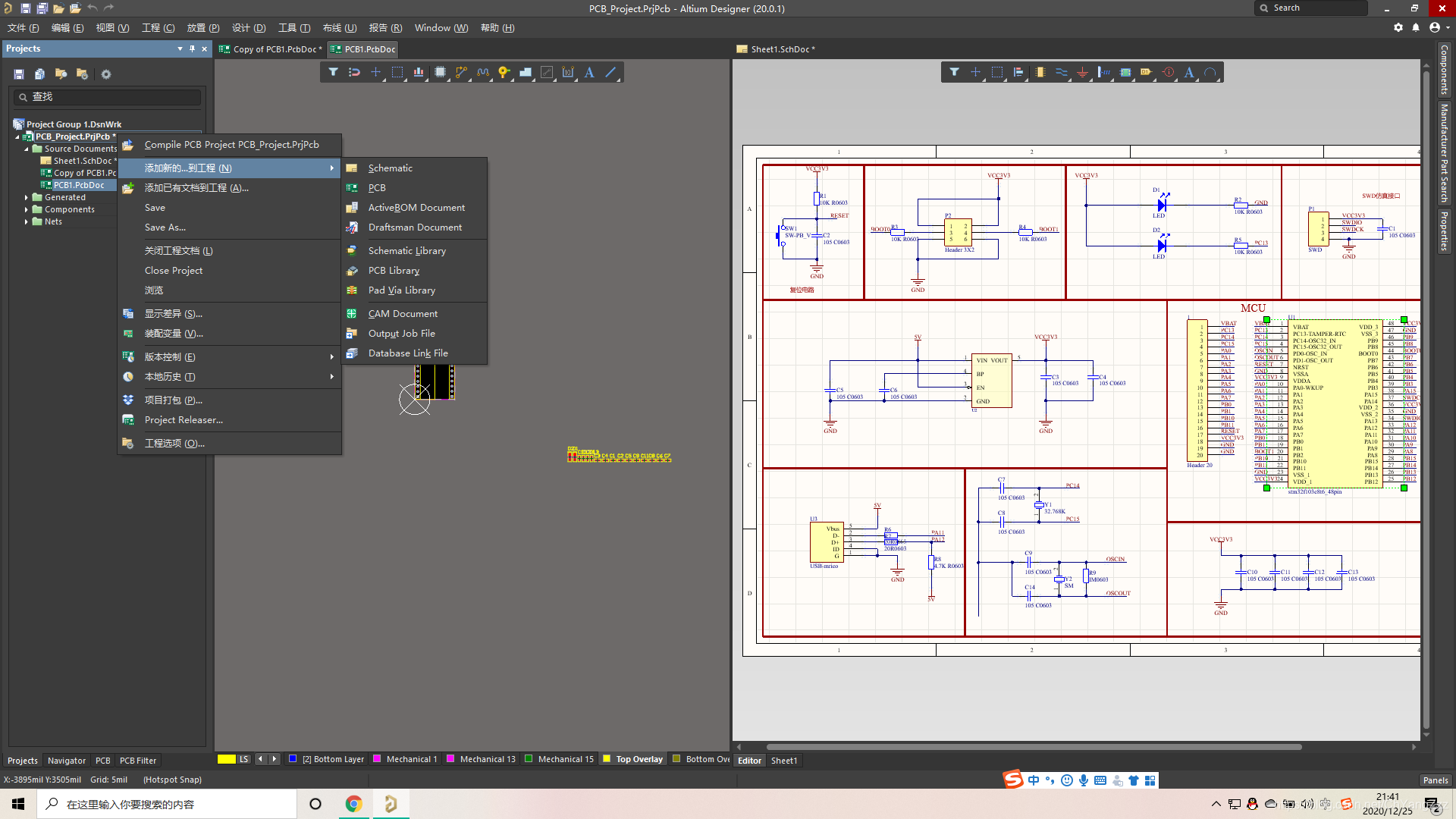

新建一个PCB文件的到工程里面
-

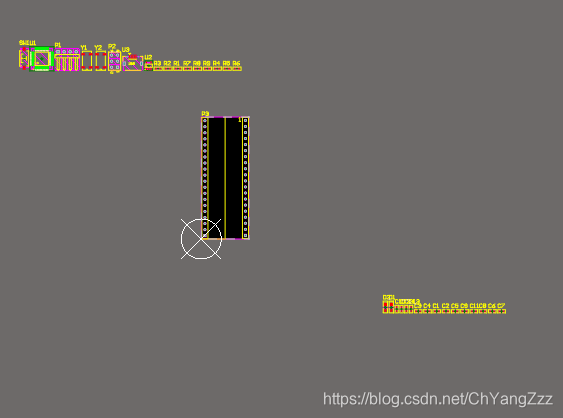

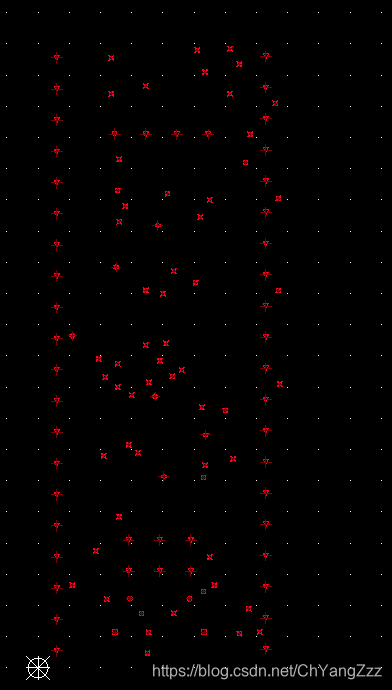

将原理图的元件导入到PCB里面

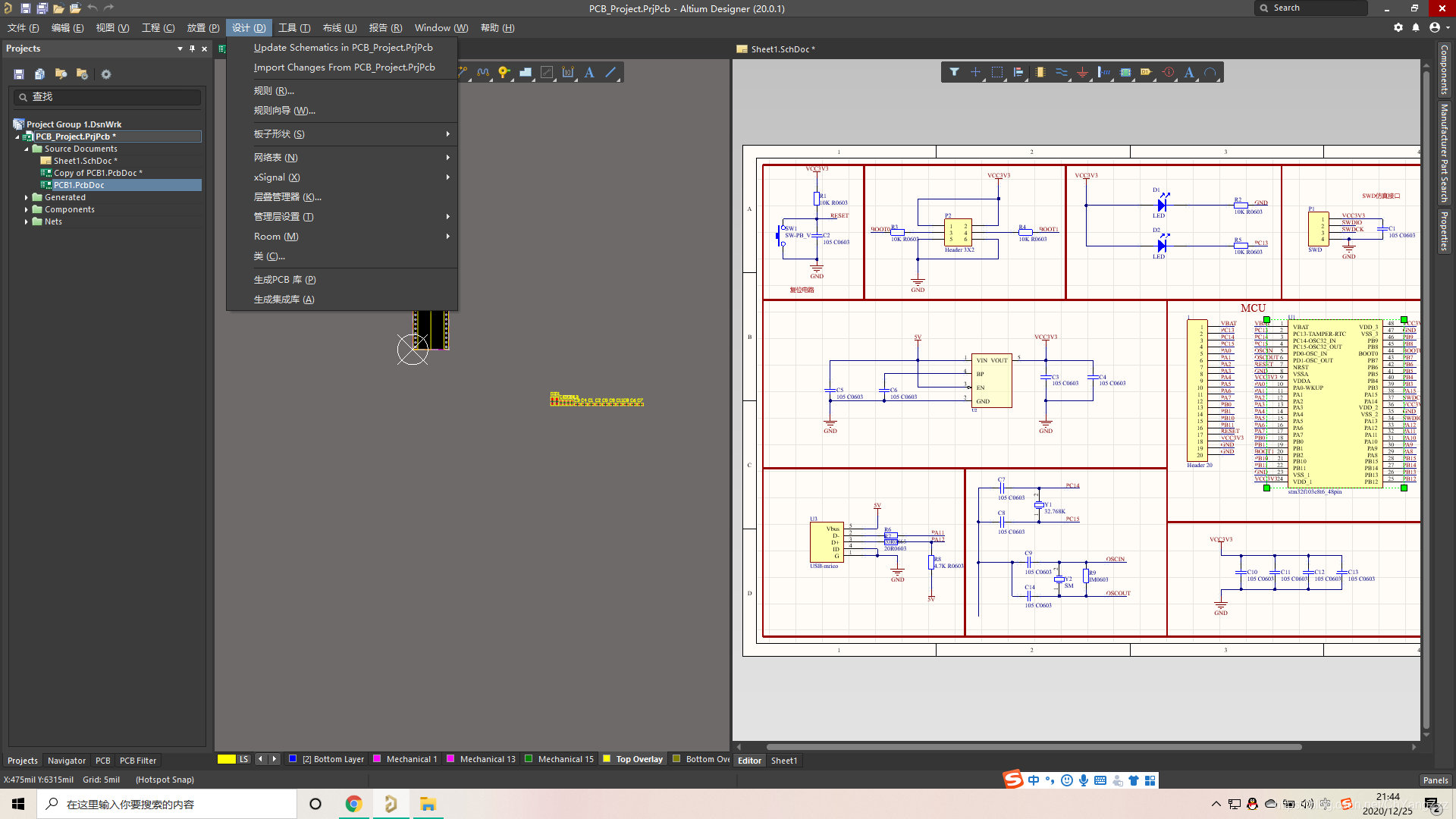

选择设计里面的第一个选项会自动导入
-

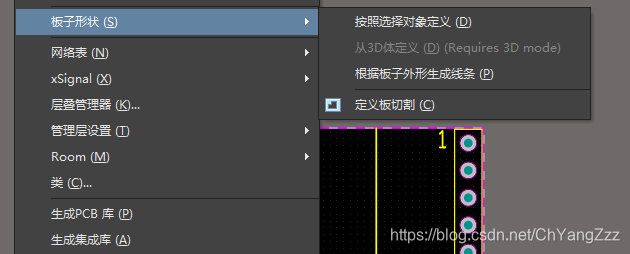

将板子规划成自己想要的大小
-

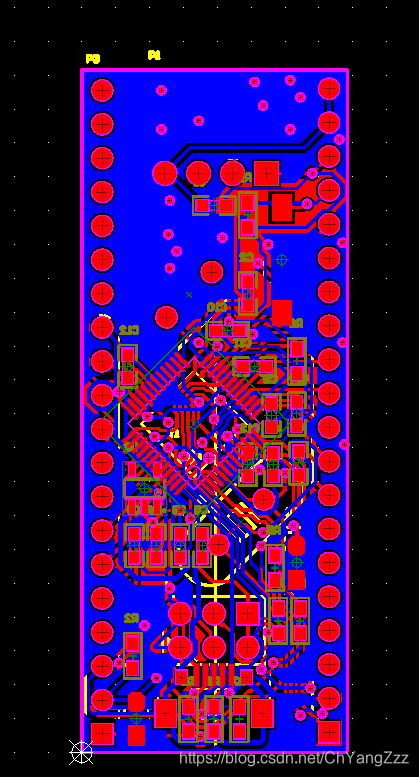

排版
忘记截图了
-
连线
一般选择第一项

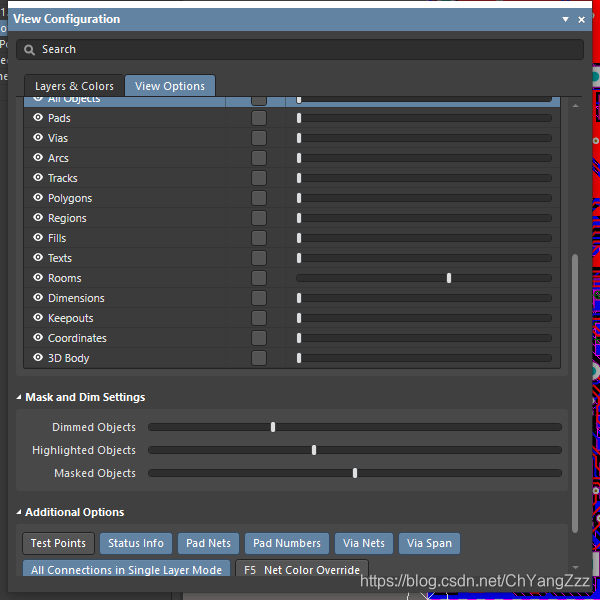

ctrl+D可以更改亮度差
-

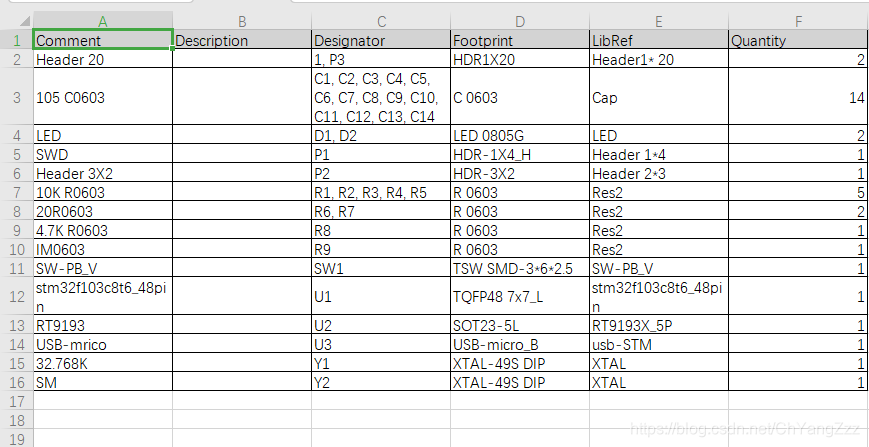

BOM图
-

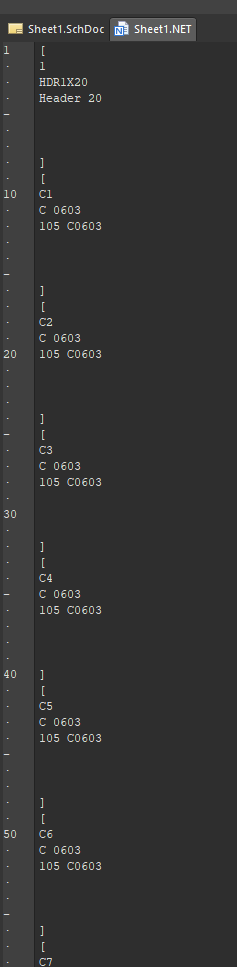

网络表
-

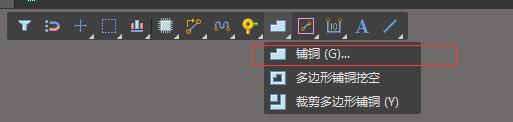

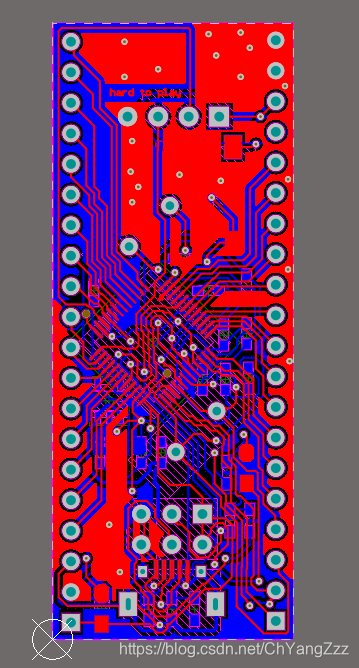

铺铜
将所需要的形状圈出来

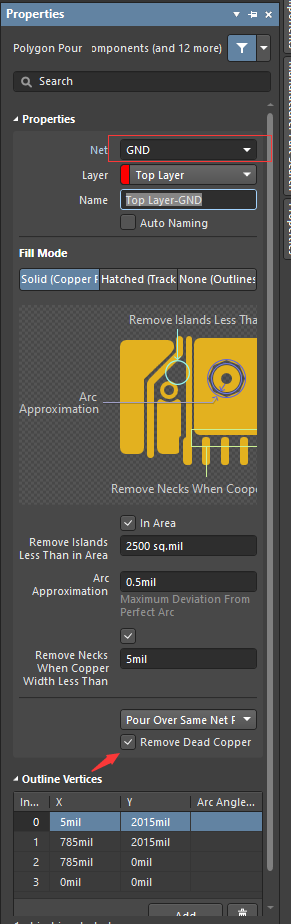

将网络选择为GND,并且移除死铜

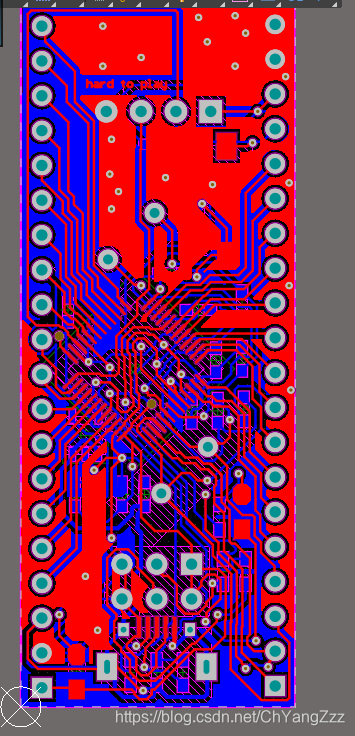

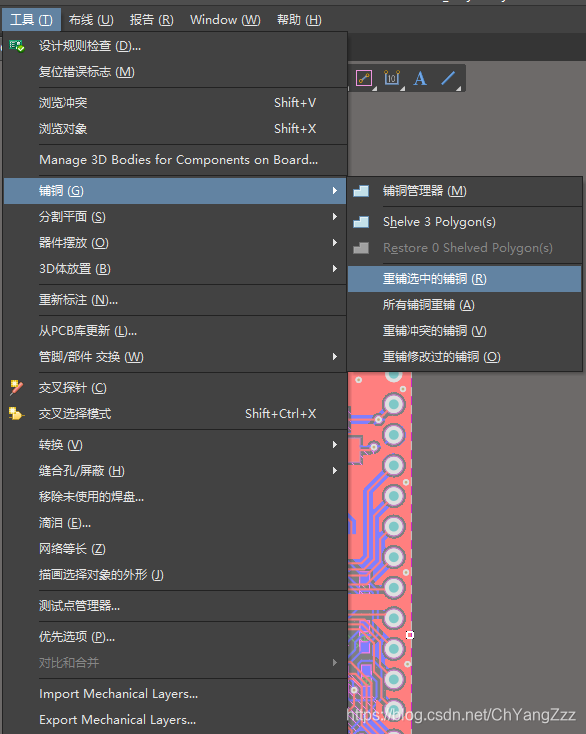

一键铺成
-

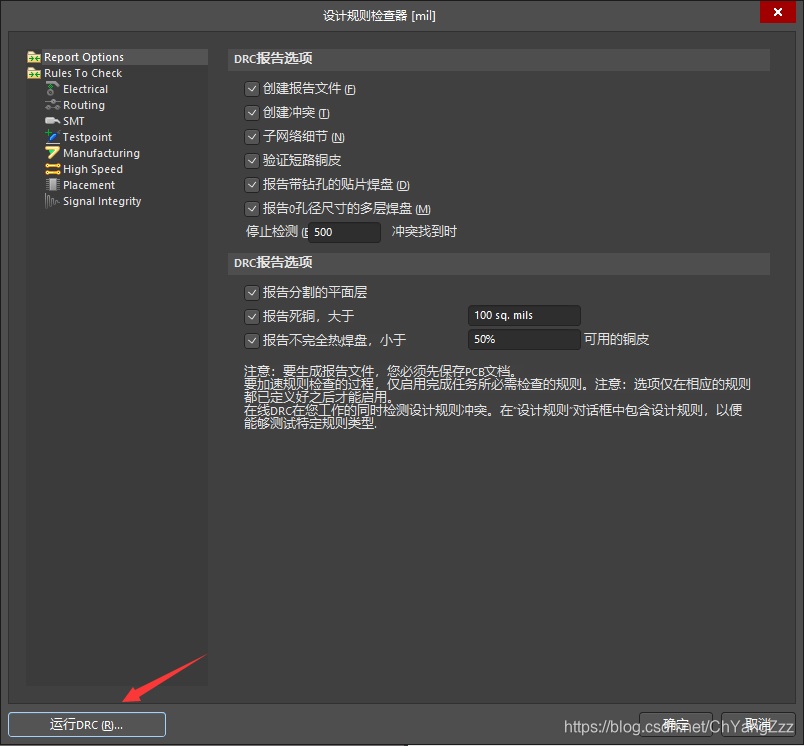

检查电器规则
-

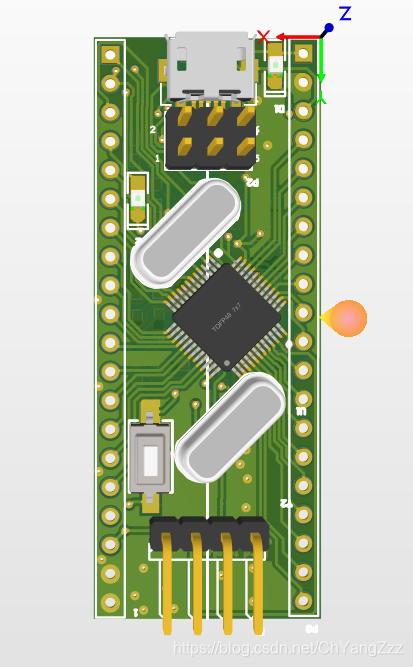

3D模型
-

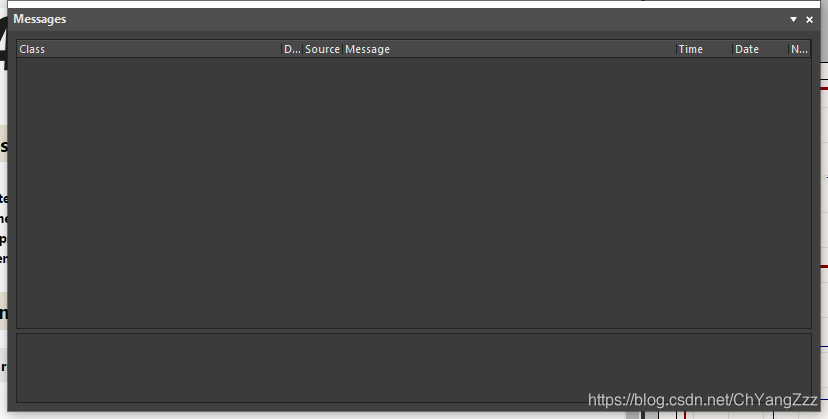

无错误大功告成
-
生成gerber文件:

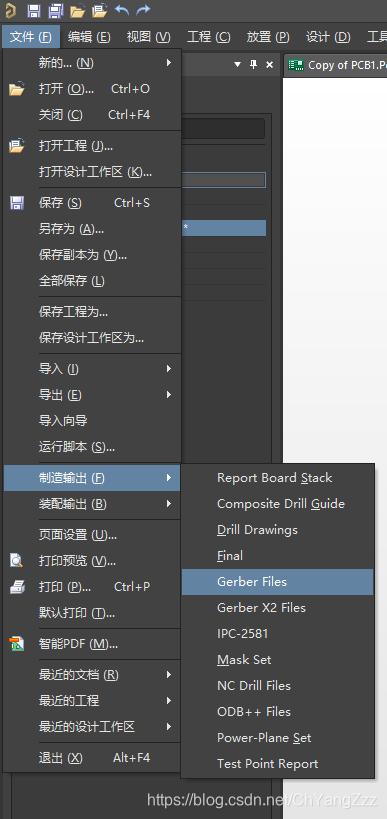

点击Files->FabricationOutputs->Gerber Files进行参数的设置
