STEM图像模拟软件QSTEM入门教程-测试狗

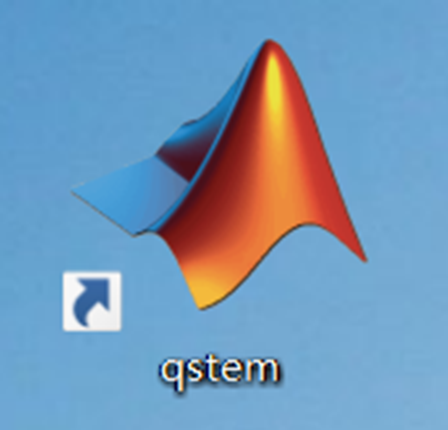

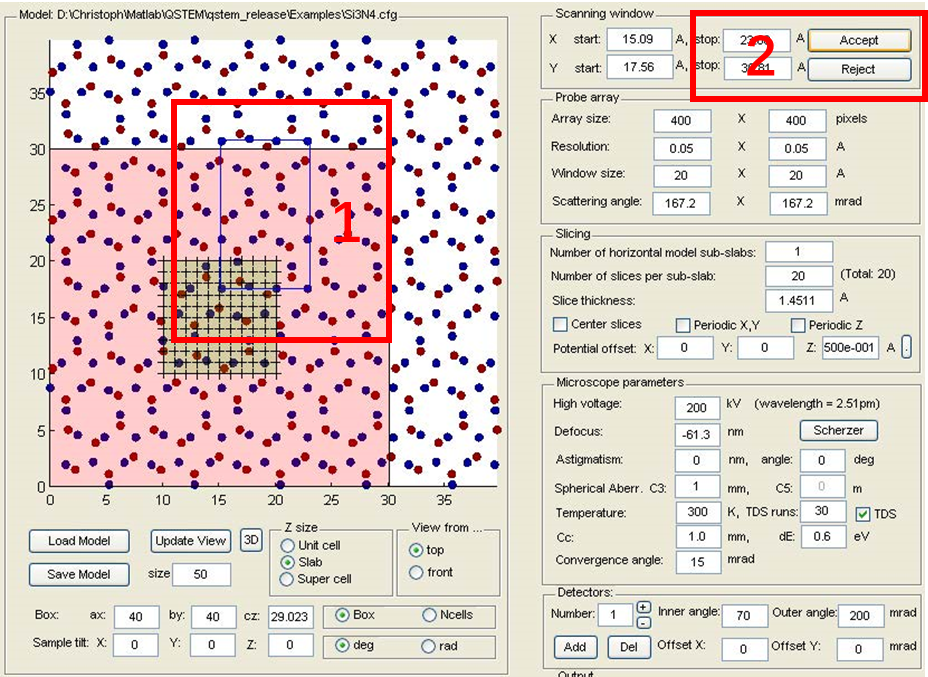

  QSTEM是由德国柏林洪堡大学的Koch开发的STEM图像模拟软件（图2），它是在多层切片算法的基础上采用冻结声子逼近法进行HAADF-STEM图像分析的软件，能够对关键实验因素（例如样品厚度、检测器角度）的作用进行系统检查，是一款可以量化STEM模拟的软件。

    QSTEM软件包含许多组件或工具：

    ImageSim：QSTEM的组成部分，但该程序也可以独立调用，并且可以将各种像差应用于QSTEM 模拟或焦点序列重建产生的复数值波函数。

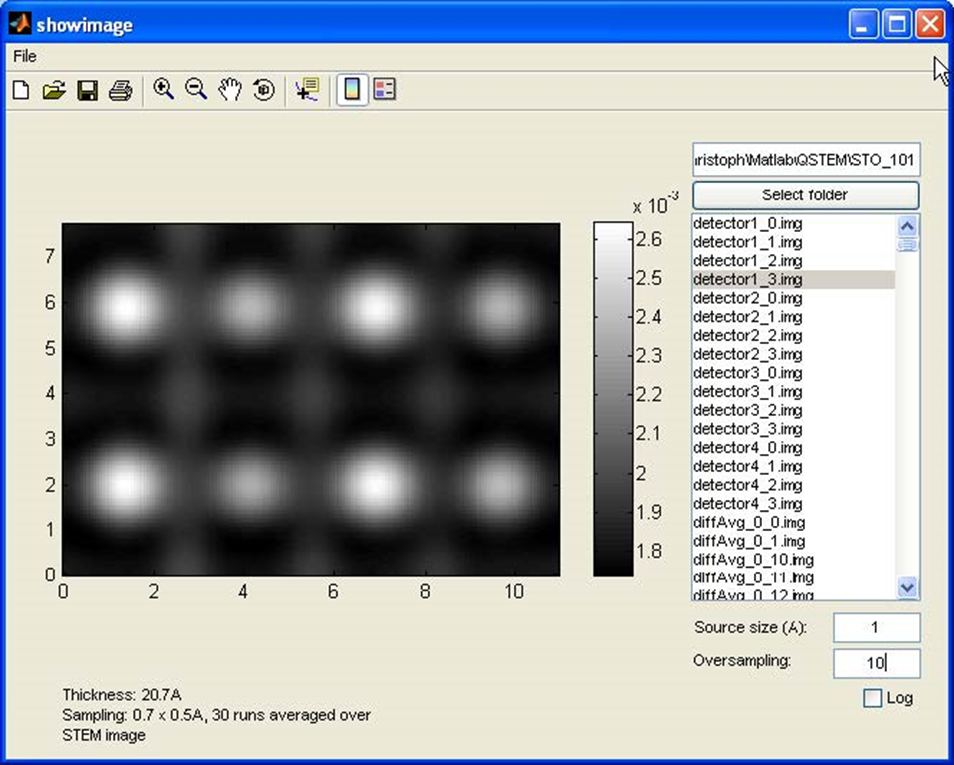

    ShowImage：用于显示.img格式的图像的简单工具 。

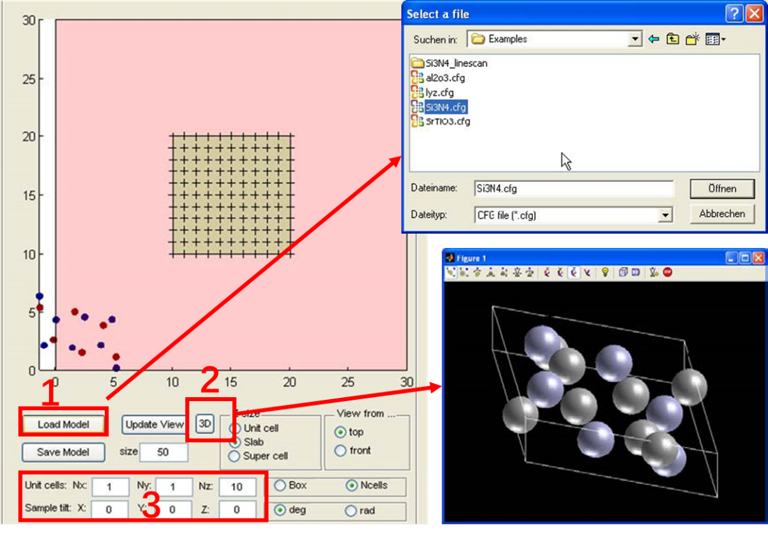

    QMB：QSTEM模型构建器，使用此基于用户界面的工具，可以构建包含任意多个晶粒的超结构。它还允许加载.dm3、.img、.tif、.jpg等格式的图像，并构建原子模型以匹配图像中的原子列。

    Convert2CFG：该工具可以将.xtl或.xyz格式的晶体结构数据转换为QSTEM和其他工具可以读取的.cfg格式。

    VitualGoniometer：一种用于将晶胞参数转换为结构矩阵，然后找到所需倾斜角度以倾斜到特定区域轴的工具。

    GBMaker：用于构建包含晶相和非晶相的任意超结构的命令行工具。

    因此，使用QSTEM可以对任意样品的界面、缺陷等进行模拟分析，也可以在任意方向进行图
