STM32F103xx TFT液晶显示ASCII字符串、中文、图片并且显示带有镜像和旋转功能

原创 已于 2022-11-03 23:10:42 修改 · 1.9k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #单片机 #arm #嵌入式硬件 #c++

于 2022-11-03 23:00:55 首次发布
本文介绍STM32F103xx系列微控制器如何通过TFT液晶屏显示ASCII字符串、中文及图片，并实现镜像和旋转功能。文中详细阐述了不同显示模式下字符与图片的绘制方法，包括镜像显示、旋转显示等，提供了丰富的代码实例。

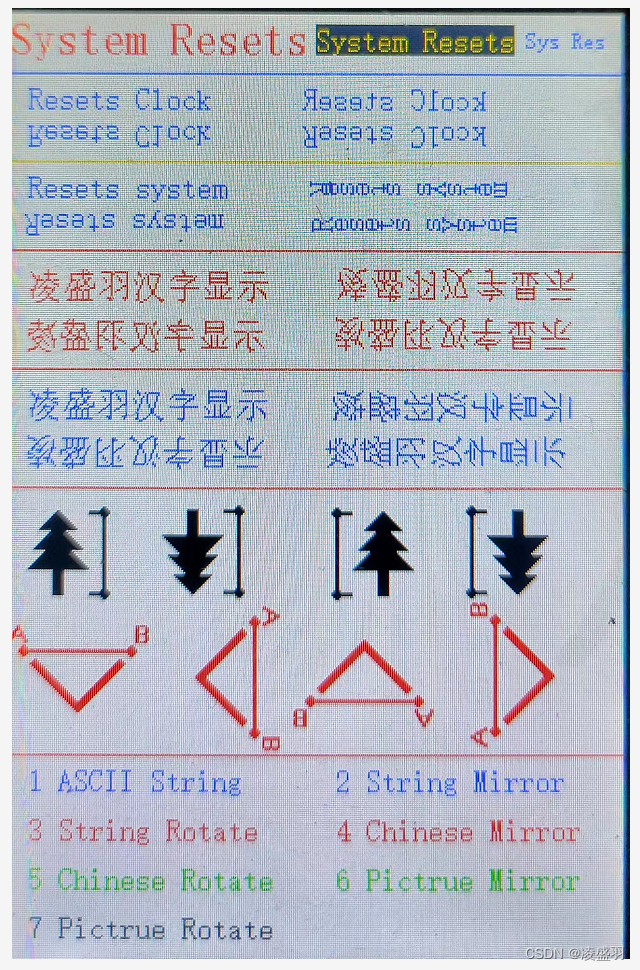

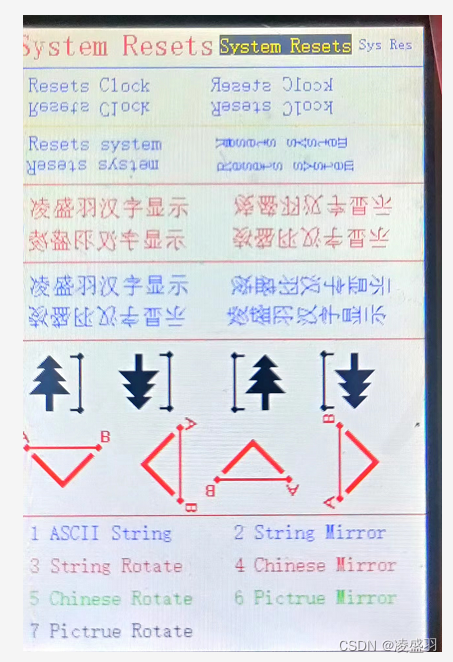

STM32F103xx TFT液晶显示ASCII字符串、中文、图片带有镜像和旋转功能

编译器平台及例程说明

编译器说明


1. Toolchain : MDK-ARM Community Version: 5.36.0.0(Kile V5)
2. Encoding  : Encode in UTF-8 without signature
3. Device Specific Packs : Keil.STM32F1xx_DFP.2.3.0.pack
4. C/C++ Preprocessor Symbols : STM32F10X_HD,USE_STDPERIPH_DRIVER
   USE_STDPERIPH_DRIVER :允许使用标准外设驱动
   STM32F10X_HD         :STM32F10x大容量产品
5. Chip Type :ARM Cortex-M3 STM32F103RET6, 72MHZ, Flash:512KByte, ROM:64KByte, LQFP144
6. 在stm32hf10x.h文件中HSE_VALUE为外部高速振荡器，默认8MHZ。此值必须与硬件保持一致。

例程说明


1. STM32F103xx OLED旋转显示图片。
2. 显示图片可实现0度旋转、90度旋转、180度旋转、270度旋转。
3. 提供两种图片取模方式的显示。

参考例程

STM32F103xx OLED旋转显示图片
STM32F103xx OLED镜像显示图片

源码下载链接

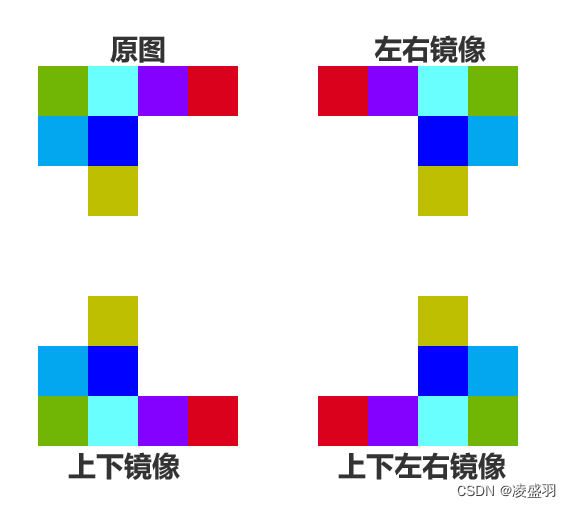

一、镜像显示说明

  1. 镜像前后图片显示的宽和高保持不变
  2. 不管何种镜像方式显示，图片的横坐标都要完全显示
  3. 不管何种镜像方式显示，需要先处理完一列的纵坐标，然后再处理横坐标
  4. 当图片的高度不为8的整数倍时，只需要显示完图片的实际高度即可，多余部分不用显示
  5. 原图显示原理。先显示完第一列，在显示第二例，依次类推直到最后一列；先显示第一列第一个像素，然后纵坐标加1，显示第一列第二个像素，依次类推直到显示完第一列最后一个像素；然后横坐标加一，纵坐标回归原始值，开始显示第二列第一个像素，显示第二列第二个像素，依次类推直到显示完第二列最后一个像素，按照此规律显示完最后一列最后一个像素。

二、旋转显示说明

  1. 横轴为图片实际宽度，纵轴为图片显示宽度，图片显示宽度大于等于图片实际宽度。
  2. 按列显示，先显示第一列，在显示第二列，以此类推，每显示列中的一个像素纵轴加一，横轴不变，直到纵轴加的数量等于图片显示宽度为止，然后横轴加一，纵轴重设为初始值，开始显示第二列，依次类推，直到显示完最后一列。
  3. 90度显示 :纵轴为图片实际高度，横轴为图片显示宽度，图片显示宽度大于等于图片实际宽度。行显示，先显示第一行，在显示第二行，以此类推，每显示行中的一个像素横轴加一，纵轴不变，直到横轴加的数量等于图片显示宽度为止，然后纵轴加一，横轴重设为初始值，开始显示第二行，依次类推，直到显示完最后一行。

三、数据结构和宏定义


/* 液晶显示方向 (0)竖屏 (1)横屏 */
#define LCD_SHOW_DIR                                                                    (0)
#if ( LCD_SHOW_DIR == 0 )
    #define LCD_PHY_SIZE_WIDTH_MAX                                                      (320)
    #define LCD_PHY_SIZE_HEIGHT_MAX                                                     (480)
#else
    #define LCD_PHY_SIZE_WIDTH_MAX                                                      (480)
    #define LCD_PHY_SIZE_HEIGHT_MAX                                                     (320)
#endif







/* 镜像模式 */
typedef enum
{


    MIR_MODE_NORMAL             = 0,    /* 正常模式(0度) */
    MIR_MODE_LEFT_RIGHT         = 1,    /* 左右镜像(90度) */
    MIR_MODE_LEFT_RIGHT_UP_DOWN = 2,    /* 左右上下镜像(180度) */
    MIR_MODE_UP_DOWN            = 3,    /* 上下镜像(270度) */
    MIR_MODE_MAX
}eMirrorMode;

/* 旋转模式 */
typedef enum
{


    ROTAT_MODE_DEG_0   = 0, /* 旋转0度 */
    ROTAT_MODE_DEG_90  = 1, /* 旋转90度 */
    ROTAT_MODE_DEG_180 = 2, /* 旋转180度 */
    ROTAT_MODE_DEG_270 = 3, /* 旋转270度 */
    ROTAT_MODE_MAX
}eRotateMode;

/* 显示模式 */
typedef enum
{


    DIS_MODE_NORMAL    = 0,  /* 正常模式 */
    DIS_MODE_OPPOSITE  = 1,  /* 反显示 */
    DIS_MODE_MAX
}eDisMode;

/* 字节对齐 */
#pragma pack(1)

typedef struct app_lcd
{


    u16 xWidth;         /* 宽度 */
    u16 yHeight;        /* 高度 */
    u32 ID;             /* ID */

    u8  ShowDir;        /* 显示方向 */

    u16 BackColor;       /* 背景色 */
    u16 ForeColor;       /* 前景色 */

    eDisMode    DisplayMode;    /* 显示模式 */
    eMirrorMode MirrorMode;     /* 镜像模式 */
    eRotateMode RotateMode;     /* 旋转模式 */
}LCD_DeviceTypeDef, * pLCD_DeviceTypeDef, * LCD_DeviceTypeDef_t, pLCD_DeviceTypeDef_t;

#pragma pack()








LCD_DeviceTypeDef AppDevLCD =
{


    .xWidth      = LCD_PHY_SIZE_WIDTH_MAX,
    .yHeight     = LCD_PHY_SIZE_HEIGHT_MAX,
    .ID          = 0,

    .ShowDir     = LCD_SHOW_DIR,

    .BackColor   = WHITE,
    .ForeColor   = BLACK,

    .DisplayMode = DIS_MODE_NORMAL,
    .MirrorMode  = MIR_MODE_NORMAL,
    .RotateMode  = ROTAT_MODE_DEG_0
};

四、显示的ASCII、中文、图片点阵库

ASCII点阵库

/****************************************************************************************************
  (0) !(1)  "(2)  #(3)  $(4)  %(5)  &(6)  '(7)  ((8)  )(9)  *(10) +(11) ,(12) -(13) .(14) /(15)
0(16) 1(17) 2(18) 3(19) 4(20) 5(21) 6(22) 7(23) 8(24) 9(25) :(26) ;(27) <(28) =(29) >(30) ?(31)
@(32) A(33) B(34) C(35) D(36) E(37) F(38) G(39) H(40) I(41) J(42) K(43) L(44) M(45) N(46) O(47)
P(48) Q(49) R(50) S(51) T(52) U(53) V(54) W(55) X(56) Y(57) Z(58) [(59) \(60) ](61) ^(62) _(63)
`(64) a(65) b(66) c(67) d(68) e(69) f(70) g(71) h(72) i(73) j(74) k(75) l(76) m(77) n(78) o(79)
p(80) q(81) r(82) s(83) t(84) u(85) v(86) w(87) x(88) y(89) z(90) {(91) |(92) }(93) ~(94)

* ASCII常规字符集:
* !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~
*
* 1. PCtoLCD2018.exe : 宋体 + 阴码 + 逐列式 + 逆向(低位在前) + C51格式 + 等比缩放
* 2. 英文长宽点阵集(6x12)，字宽(12)，字高(12)
****************************************************************************************************/
const unsigned char ASCII_FONT_1206[95][12] =
{


    {

   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
    {

   0x00,0x00,0x00,0x00,0x7C,0x02,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
    {

   0x00,0x00,0x04,0x00,0x03,0x00,0x04,0x00,0x03,0x00,0x00,0x00},/*""",2*/
    {

   0x90,0x00,0xFC,0x03,0x90,0x00,0xFC,0x03,0x90,0x00,0x00,0x00},/*"#",3*/
    {

   0x18,0x01,0x24,0x02,0xFE,0x07,0x44,0x02,0x88,0x01,0x00,0x00},/*"$",4*/
    {

   0x38,0x00,0x44,0x03,0xF8,0x00,0xD0,0x01,0x2C,0x02,0xC0,0x01},/*"%",5*/
    {

   0xC0,0x01,0x38,0x02,0xE4,0x02,0x18,0x01,0xE0,0x02,0x20,0x01},/*"&",6*/
    ..............................
};



/****************************************************************************************************
* ASCII常规字符集:
* !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~
*
* 1. PCtoLCD2018.exe : 宋体 + 阴码 + 逐列式 + 逆向(低位在前) + C51格式 + 等比缩放
* 2. 英文长宽点阵集(6x16)，字宽(16)，字高(16)
****************************************************************************************************/
const unsigned char ASCII_FONT_1608[95][16] =
{


    {

   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
    {

   0x00,0x00,0x00,0x00,0x00,0x00,0xF8,0x33,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
    {

   0x00,0x00,0x10,0x00,0x0C,0x00,0x02,0x00,0x10,0x00,0x0C,0x00,0x02,0x00,0x00,0x00},/*""",2*/
    ..............................
};



/****************************************************************************************************
* ASCII常规字符集:
* !"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~
*
* 1. PCtoLCD2018.exe : 宋体 + 阴码 + 逐列式 + 逆向(低位在前) + C51格式 + 等比缩放
* 2. 英文长宽点阵集(12x24)，字宽(24)，字高(24)
****************************************************************************************************/
const unsigned char ASCII_FONT_2412[95][36] =
{


    {

   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
    {

   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xF0,0x77,0x1C,0xF0,0x0F,0x1C,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
    {

   0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x00,0x00,0x60,0x00,0x00,0x30,0x00,0x00,0x1C,0x00,0x00,0x8C,0x00,0x00,0x60,0x00,0x00,0x30,0x00,0x00,0x1C,0x00,0x00,0x0C,0x00,0x00,0x00,0x00,0x00},/*""",2*/
    ..............................
};

中文点阵库

/* (16 X 16 , 宋体 ) */
const unsigned char ChineseDemo[10][54] =
{


    //  岑(0) 凌(1) 盛(2) 羽(3) 汉(4) 字(5) 显(6) 示(7) 例(8) 程(9)
    {

   0x00,0x00,0x00,0x00,0x04,0x00,0x00,0x02,0x00,0x0E,0x02,0x00,0x08,0x01,0x00
