使用定时器实现秒表功能

一、什么是定时计数

有一个水杯，这个杯子滴入 1000 滴水刚好装满，水若溢出则会立即产生警报，假设每

1s 钟滴入 1 滴水，那么通过这个装置可以实现两个功能：

水杯计数器定时功能。因为水溢出时会产生警报，可以利用这个功能实现定时提醒功能。例如要定时1000 秒可以先在杯中装如1 滴水，然后等待产生警报即可，警报响起时是第 1000 秒（杯中一开始有 1 滴 水，再滴入999 滴杯子满，第 1000 滴水杯溢出产生警报）。如果要定时 500s ，则可以在水杯中先装 入499 滴水，警报响起时，则表明已经过了 500 秒 . 这就是定时功能

计数功能。因为水滴入的速度是固定的，所以在水杯没有溢出之前，查看当前水杯内的水量就可以

知道已经滴入了多少的水，也就知道已经过了多久。例如要统计运动员跑 50 米的时间，可以在开始

跑的时候记录当前的水杯内的水量，等运动员跑到终点的时候再次记录水杯的水量，两次水量之差

就是运动员跑50米所需的时间。

1.定时计数器的常用场合

单片机的定时器计数器常做以下方面的应用定时功能。例如要每10ms 检测一次 IO 口的电平，可以使用定时器设定 10ms 的定时并产生中断，在中断里边检测IO 口的电平。因为定时器的运行时不依赖于 CPU 的，所以这样可以大大减小 CPU 的负载。 计数功能。例如要检测某个外部脉冲的时长，则可以在检测到上升沿的时候启动定时器计数器并记 录当前值A ，在检测到下降沿的时候停止定时计数器并记录当前值 B ，这时候查 A 和 B 的差，就可以推算出外部脉冲的时长。

2.单片的定时计数器

51 单片机的定时计数器和上述的定时器计数器的原理是一样， 51 单片机一共有 2 个独立的定时计数器 T0和T1. 每个计数器是由 2 个 8 位的寄存器组成的（一共 16 位，可以表示的最大数值为 65536 ，也就是这个水杯最大可以装65536 滴水），定时计数器是通过 TCON 和 TMOD 两个寄存器进行配置的，通过这两个寄存器，可以配置计数器的初值（相当于设置水杯的初始水量）、配置是否产生中断（相当于水杯溢出是否产生警报）、定时器计数器的工作模式。

3.TMOD寄存器

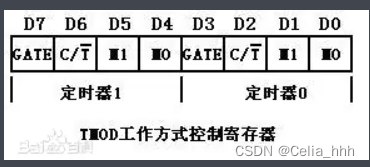

TMOD 寄存器用来控制 T0 和 T1 的工作模式，低 4 位控制的 T0 ，高 4 位控制的是 T1. 下面逐

个讲解每个位的配置详情，因为 T0 和 T1 使用方式是一样的，这里以 T0 为例进行讲解。





定时器计数器一共有 4 种工作方式，由
