ZYNQ 入门笔记（一）：开发流程

概述

ZYNQ 的工程设计大体上可以分为 对硬件逻辑系统的设计 和 对 CPU 软件程序的设计

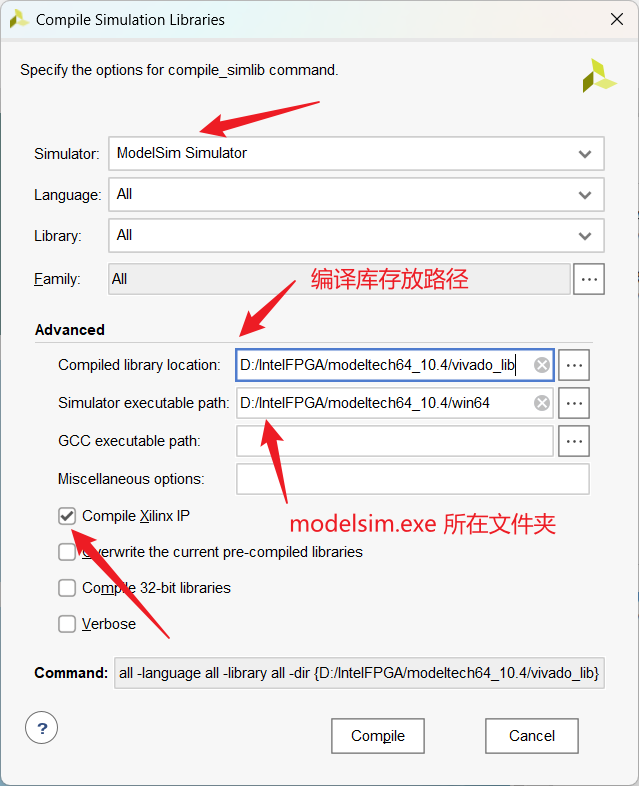

• 硬件逻辑系统设计：搭建一个满足用户需求的硬件环境，通过 Vivado 实现

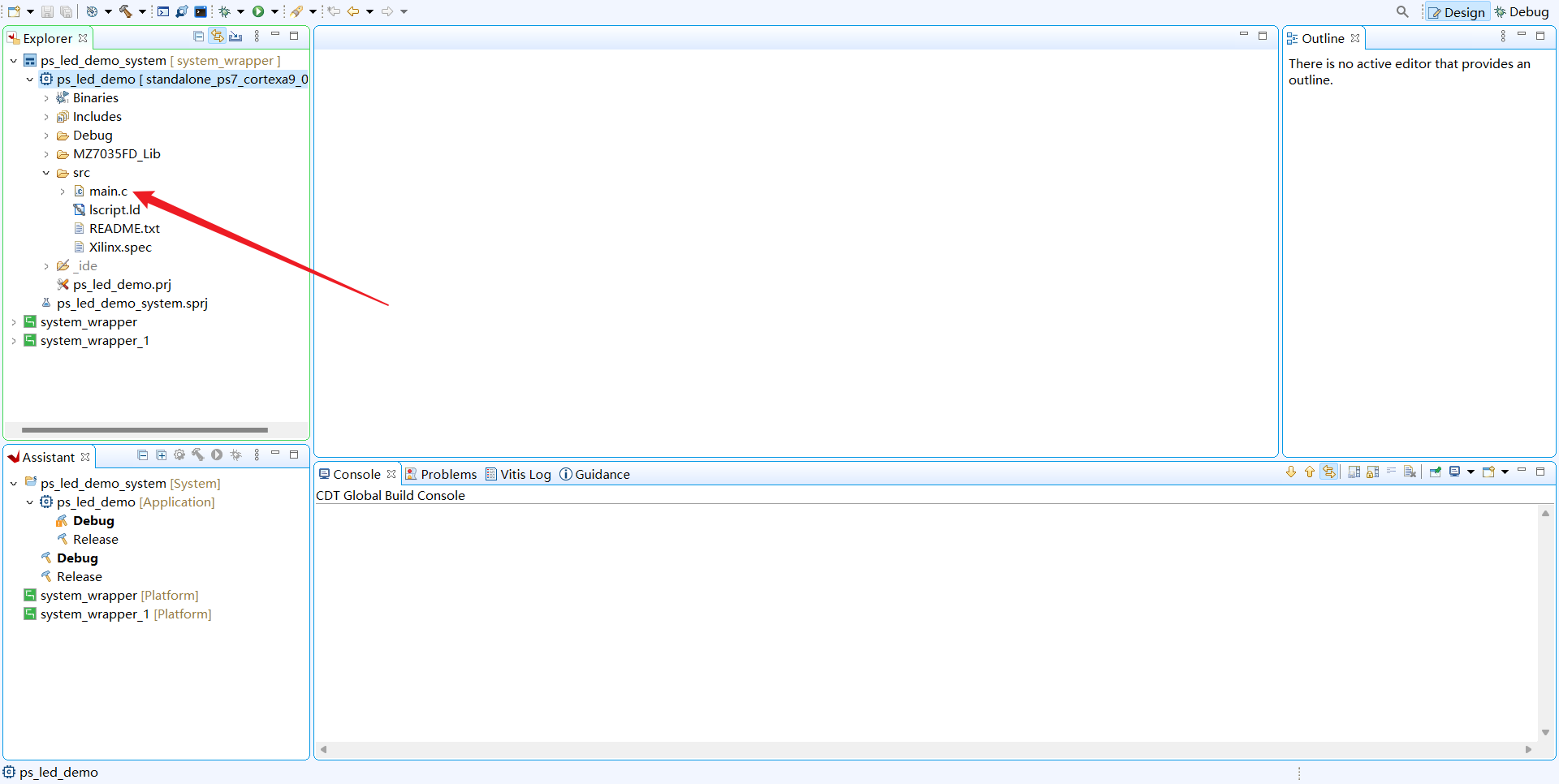

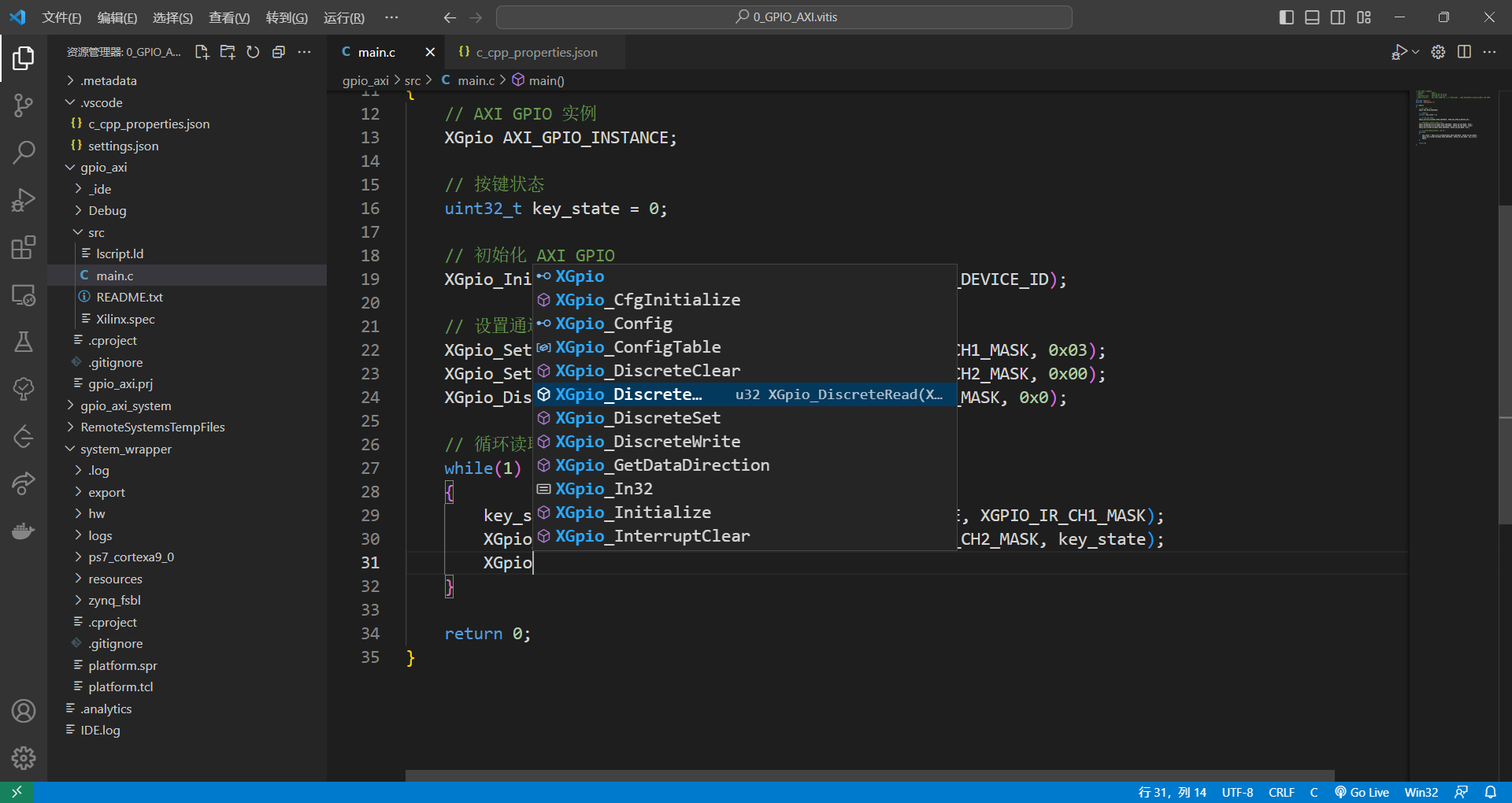

• CPU 程序设计：通过用户程序控制 CPU 工作，使整个系统达到预定的效果，该部分通过 Vitis 实现

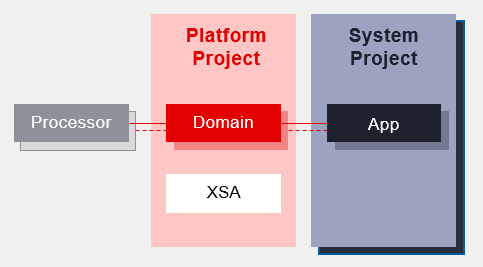

两者间的关系及具体设计步骤如下图所示

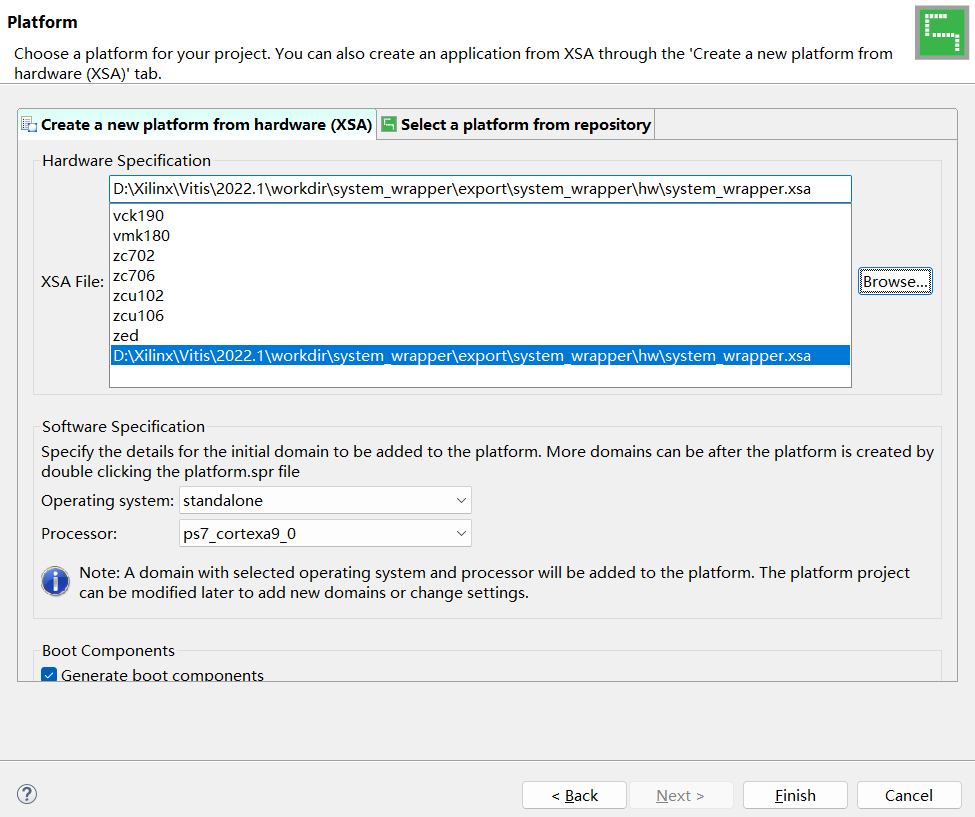

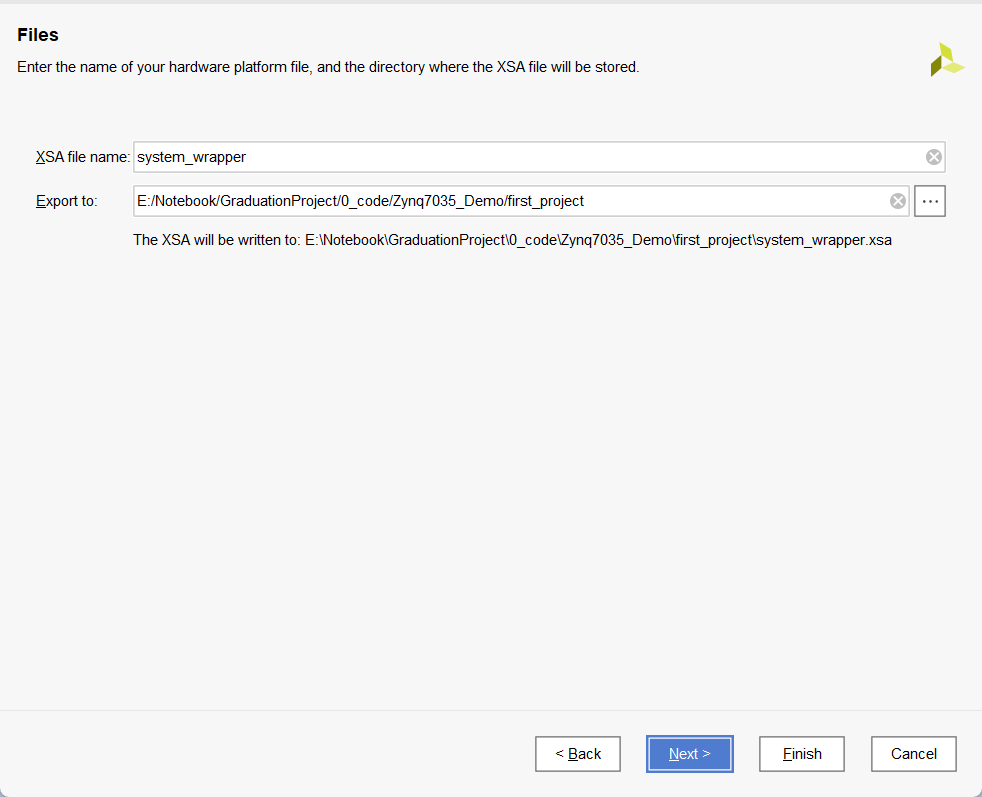

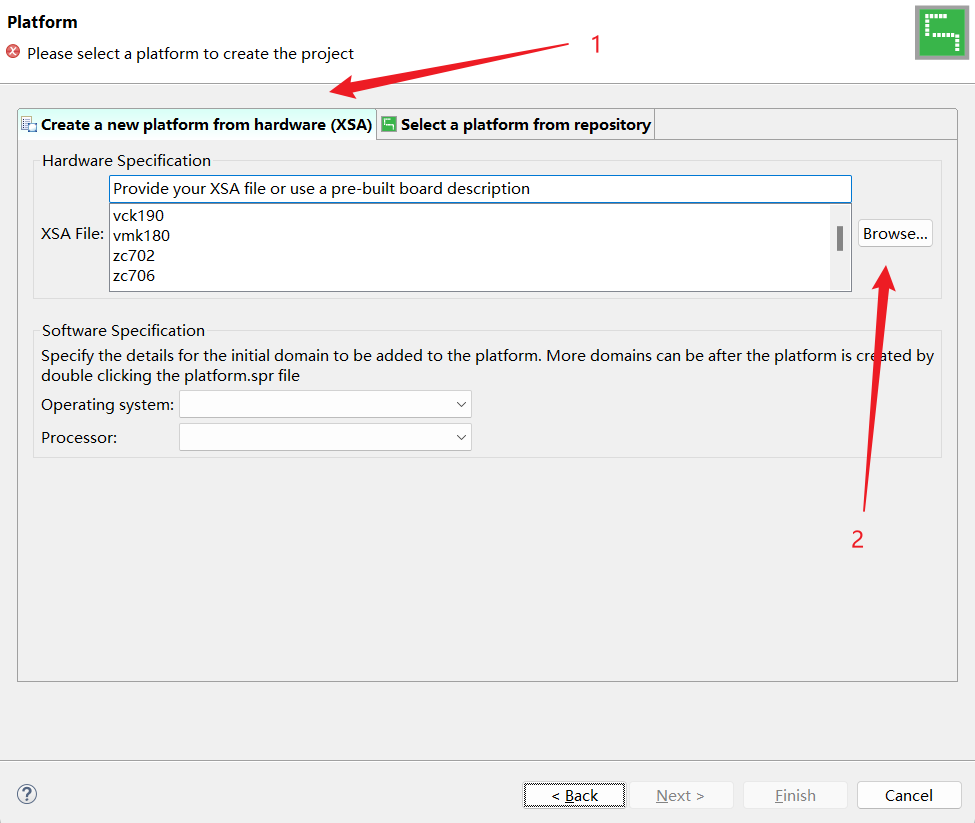

xsa 文件为硬件资源描述文件，可以通过生成比特流或生成模块设计产生

• 涉及到 PL 端的设计：导出 xsa 文件时需要包含比特流，因此通常使用 生成比特流（Bitstream） 的方式产生 xsa 文件
• 纯 PS 端的设计：导出时不需要比特流，因此两种方式皆可

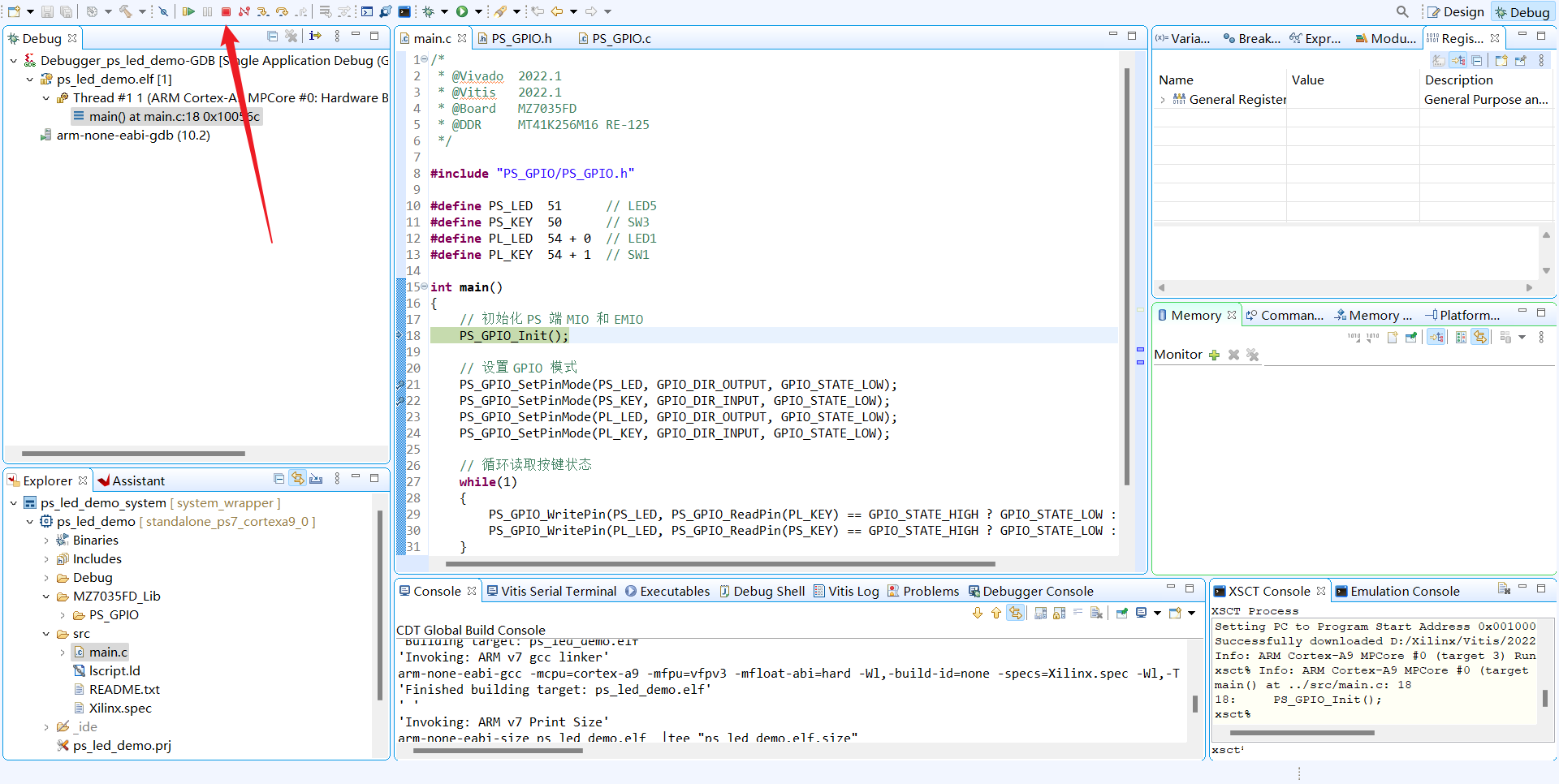

接下来以按键控制 led 工程为例介绍 ZYNQ 开发的基本流程，本设计实现的功能如下

• 按下 PS 端按键 SW3，PL 端小灯 LED1 亮起，松开则小灯熄灭
• 按下 PL 端按键 SW1，PS 端小灯 LED5 亮起，松开则小灯熄灭

硬件逻辑系统设计

创建 Vivado 工程

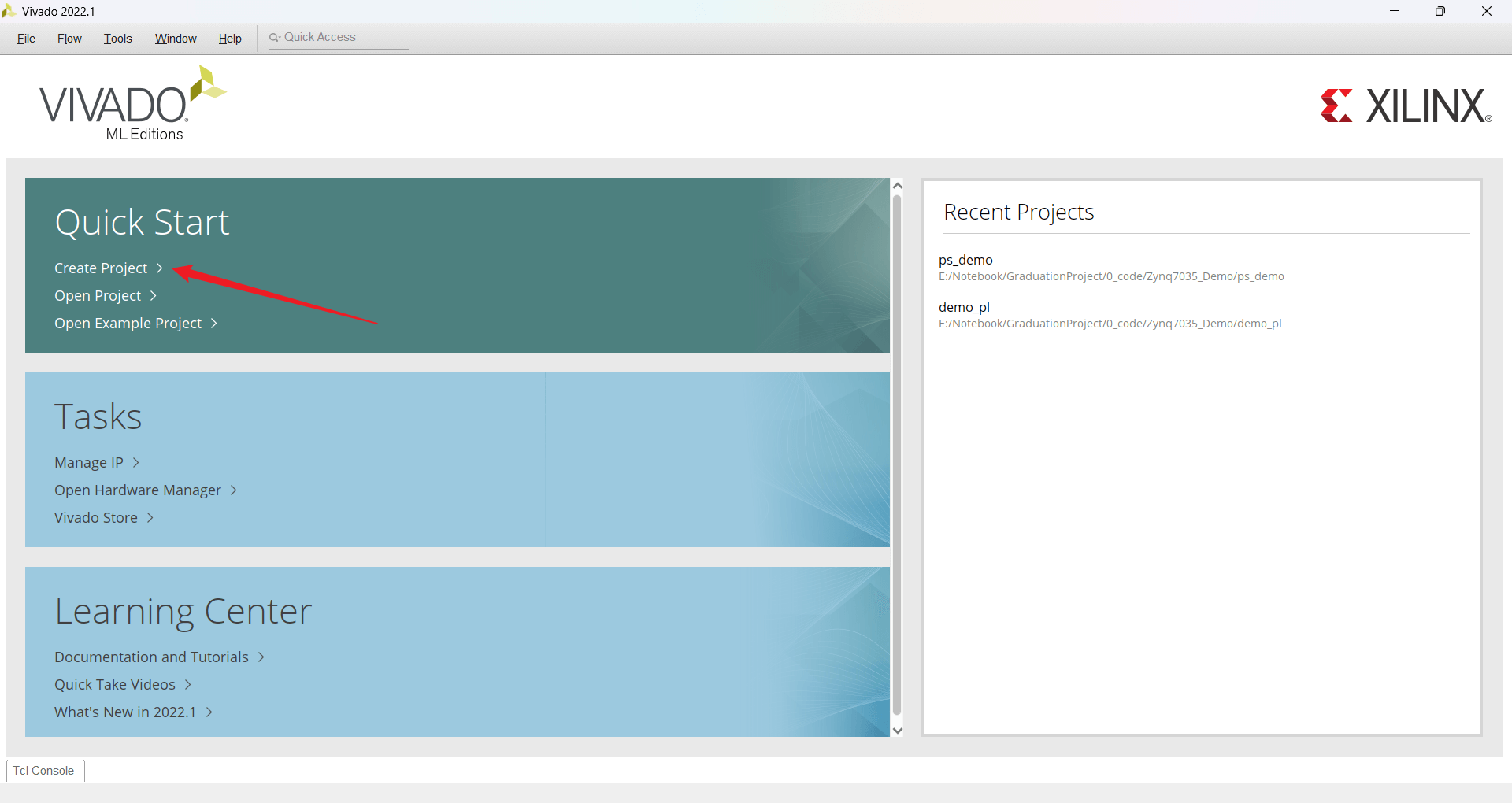

双击打开 Vivado，点击 Create Project

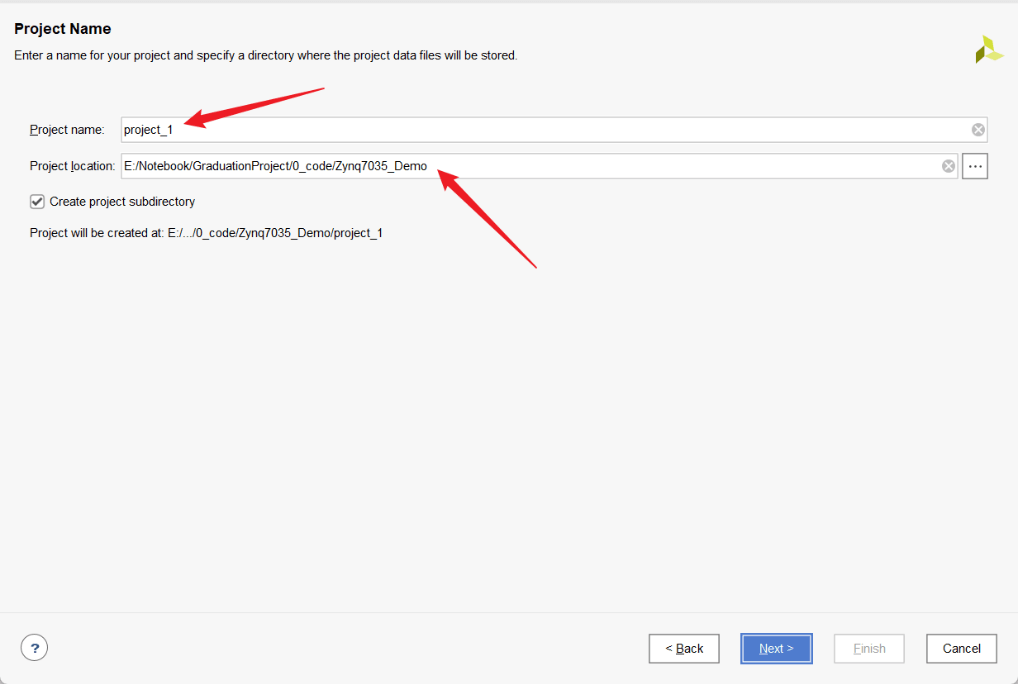

填写工程名称并选择保存路径，勾选 Create project subdirectory 则项目保存在 {Project location}/{Project name} 文件夹下，点击 Next

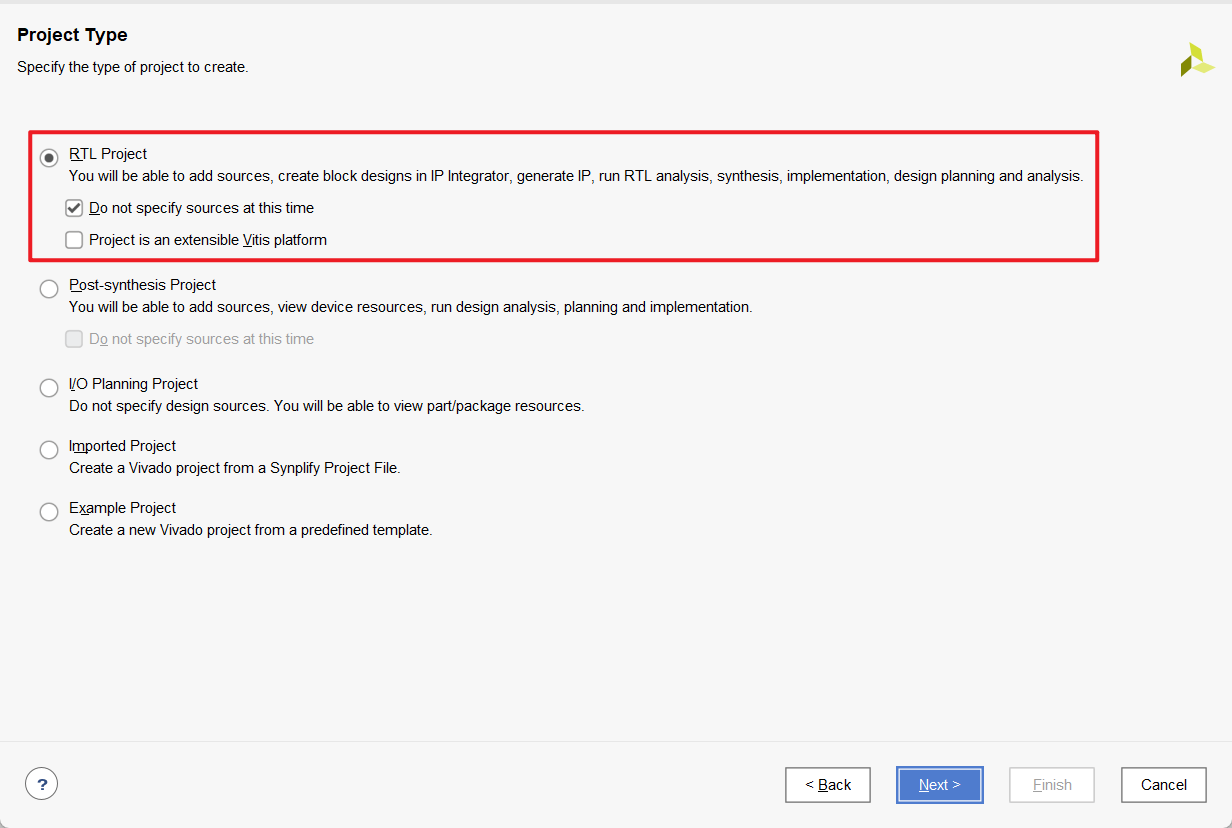

选择 RTL Project，点击 Next

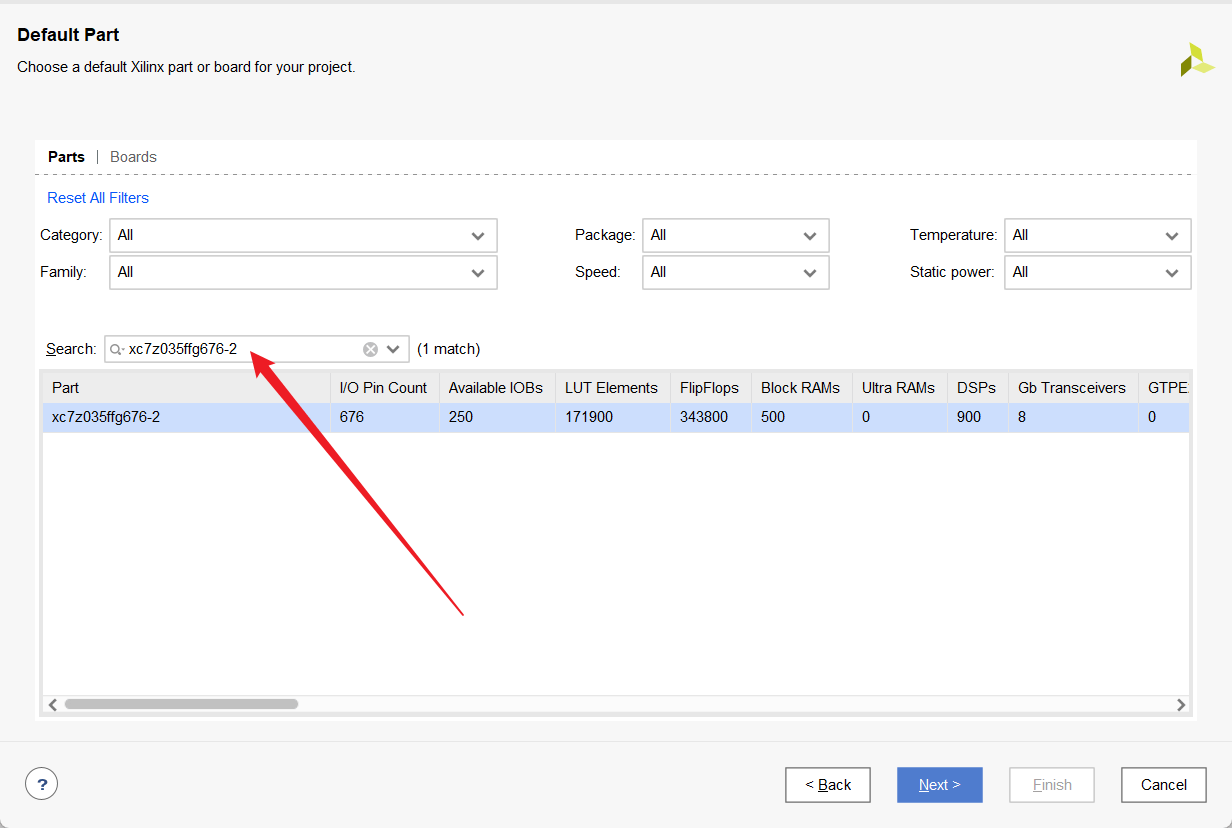

根据实际情况选择芯片，笔者所用开发板型号为 MZ7035FD，芯片型号为 xc7z035ffg676-2，点击 Next

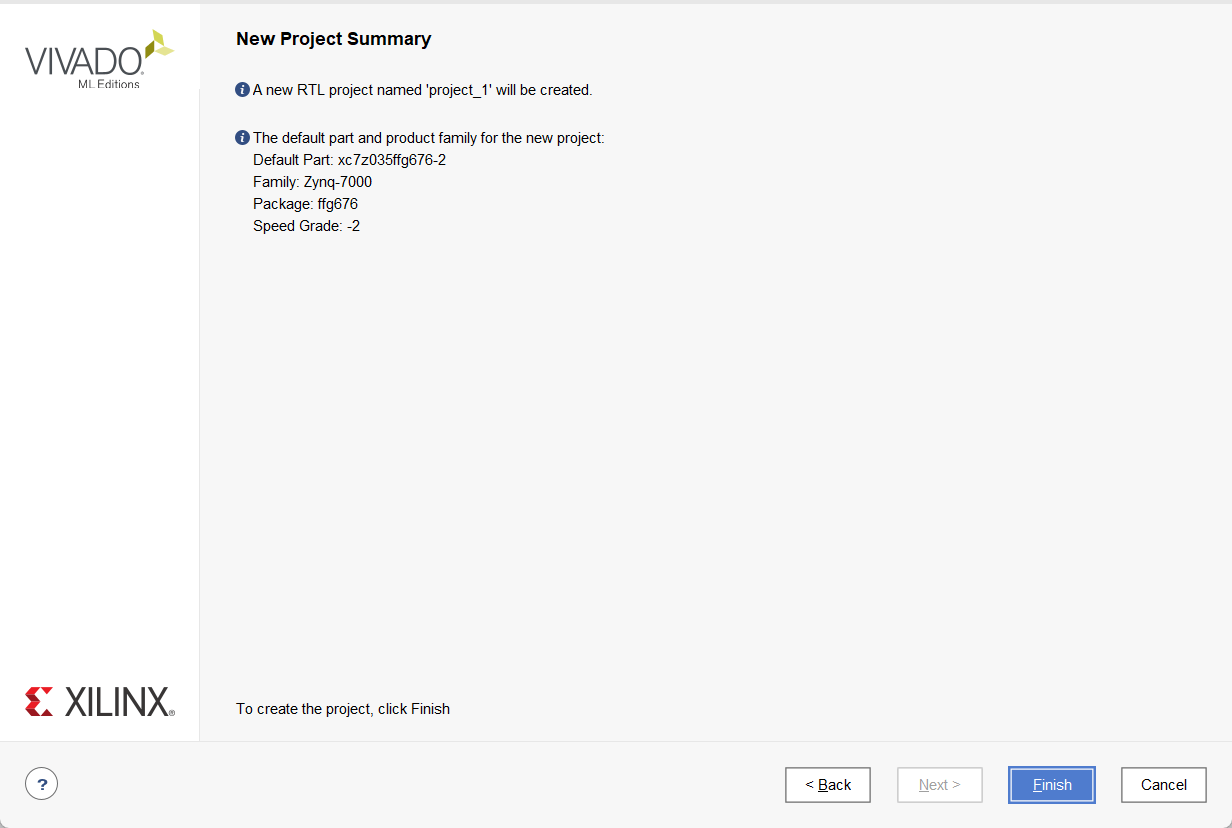

点击 Finish，项目创建完成

创建模块设计

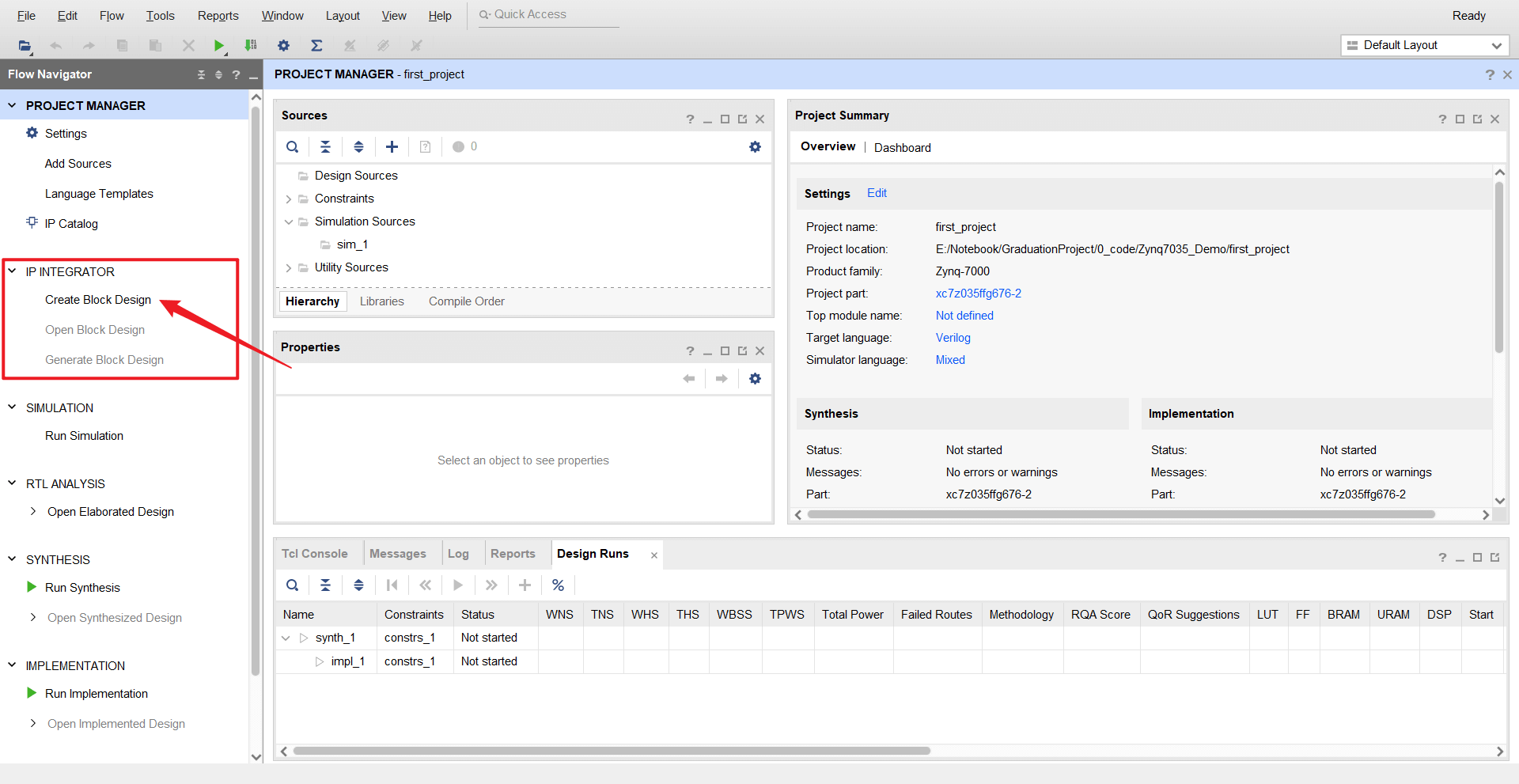

点击 Create Block Design 创建模块设计

在弹出的窗口中修改设计命名（注意不能包含中文及空格），点击 OK 完成创建

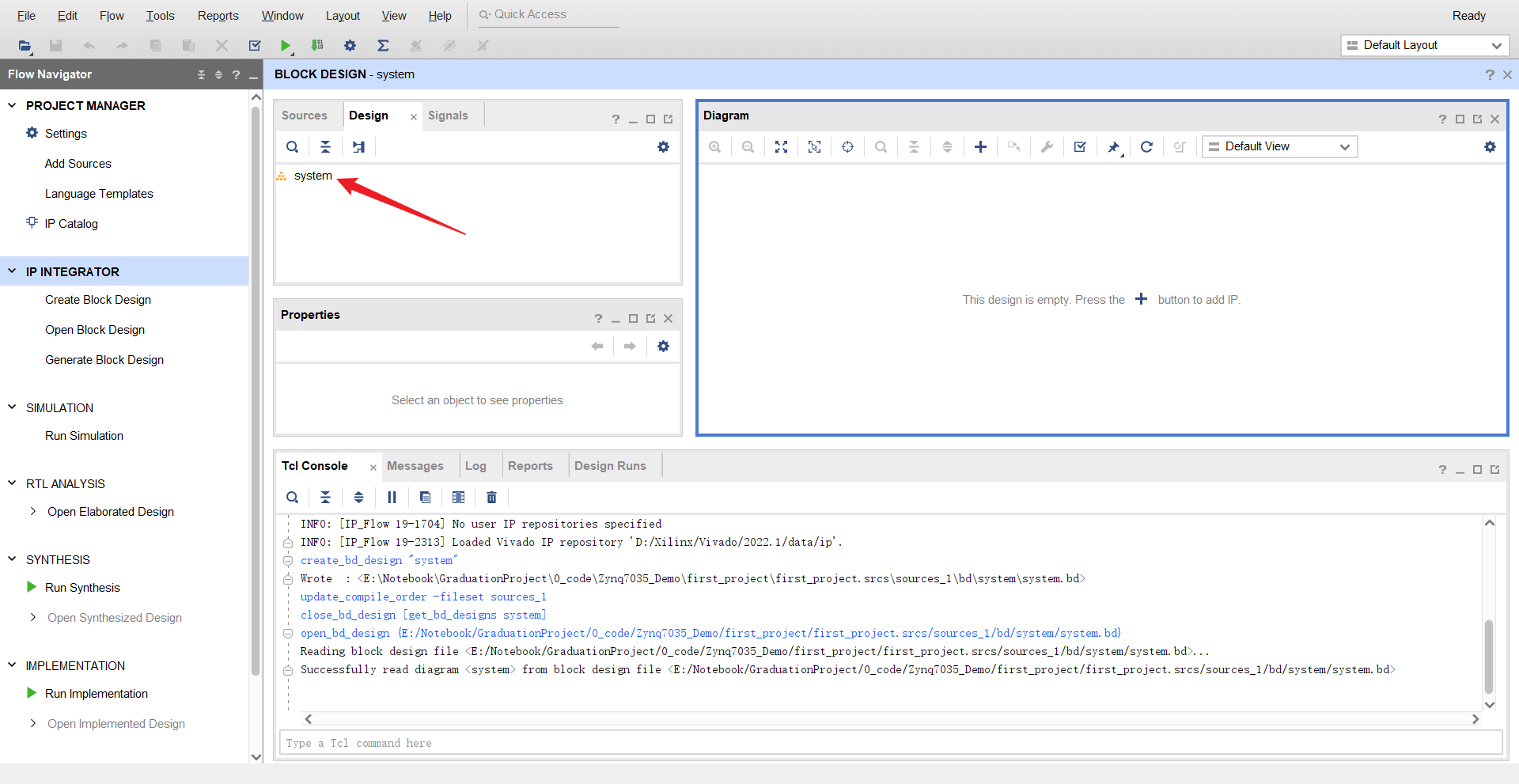

可以看到 Design 栏出现了我们刚创建好的 system 模块设计

构建硬件系统

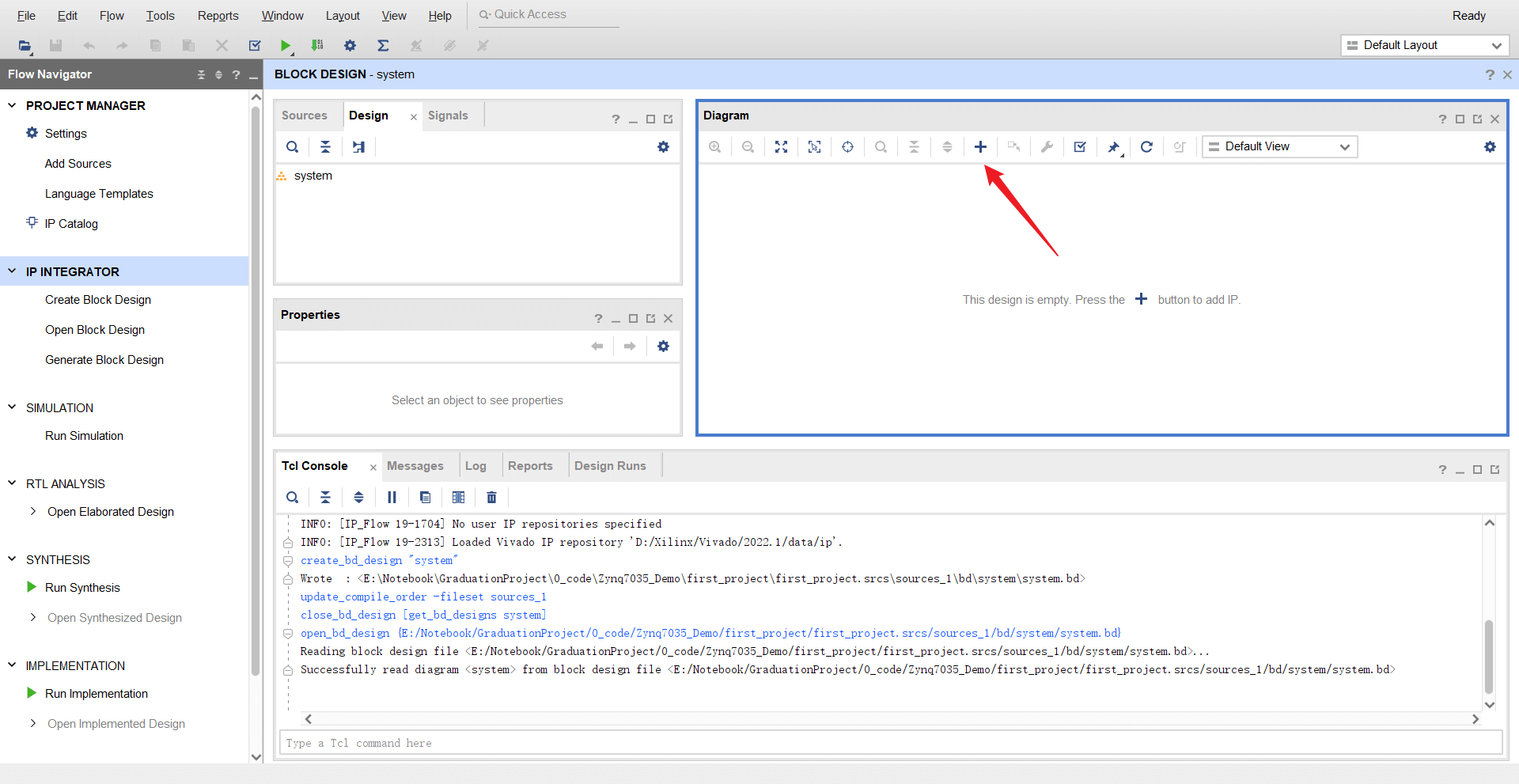

此时我们的设计内没有任何内容，需要点击 + 为设计添加 IP 核

在弹出的搜索栏中输入 zynq，可以看到下方出现了 ZYNQ7 Processing System，双击该 IP 核添加

ZYNQ IP 核的配置通常有两个必需配置的部分：使能外设和配置 DDR 型号。双击 ZYNQ IP 核即可打开配置界面，如下图所示

右侧栏为 ZYNQ 的图形化向导界面，绿色部分为可配置界面，单击即可快速跳转到对应项设置。左侧栏为 ZYNQ IP 核配置的导航窗口，共分为 8 个部分，对应功能如下

• ZYNQ Block Design：图形化向导界面
• PS-PL Configuration：PS-PL 接口配置界面，可以对 AXI、HP、DMA 等总线接口进行配置
• Peripheral I/O Pins：I/O 外设引脚配置界面，可对 I/O 外设引脚进行 MIO 以及 EMIO 的配置，配置时需要注意 Bank 电平
• MIO Configuration：MIO 配置界面，相较于 I/O 外设引脚配置界面功能更为复杂
• Clock Configuration：时钟配置界面，用于配置 PS 输入时钟、外设时钟、DDR 时钟和 CPU 时钟等
• DDR Configuration：DDR 配置界面，控制 DDR 型号以及细节参数等
• SMC Timing Calculation：SMC 时序计算界面，可进行 SMC 时序计算
• Interrupts：中断控制界面，可对 PS 与 PL 间的中断进行配置

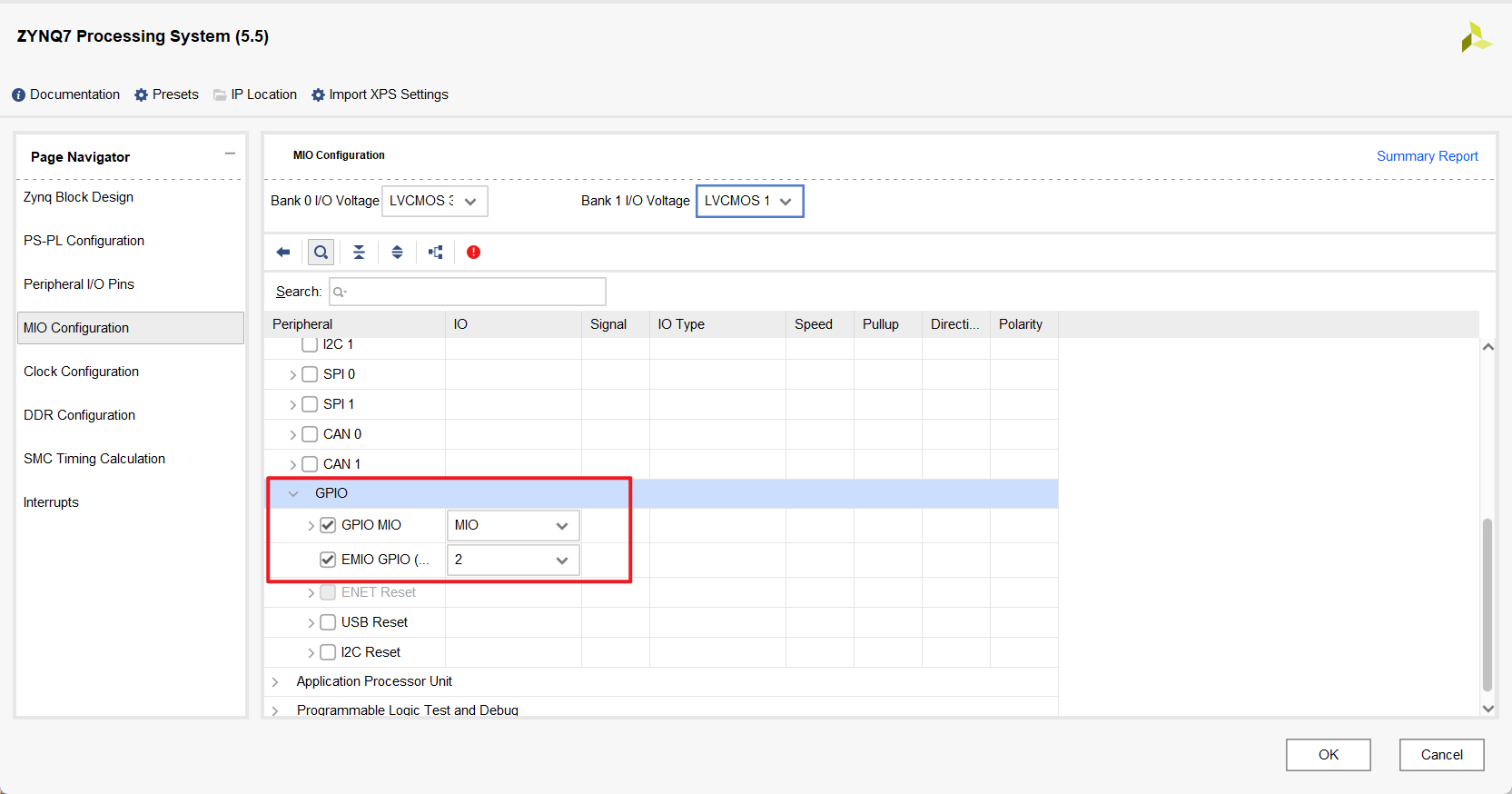

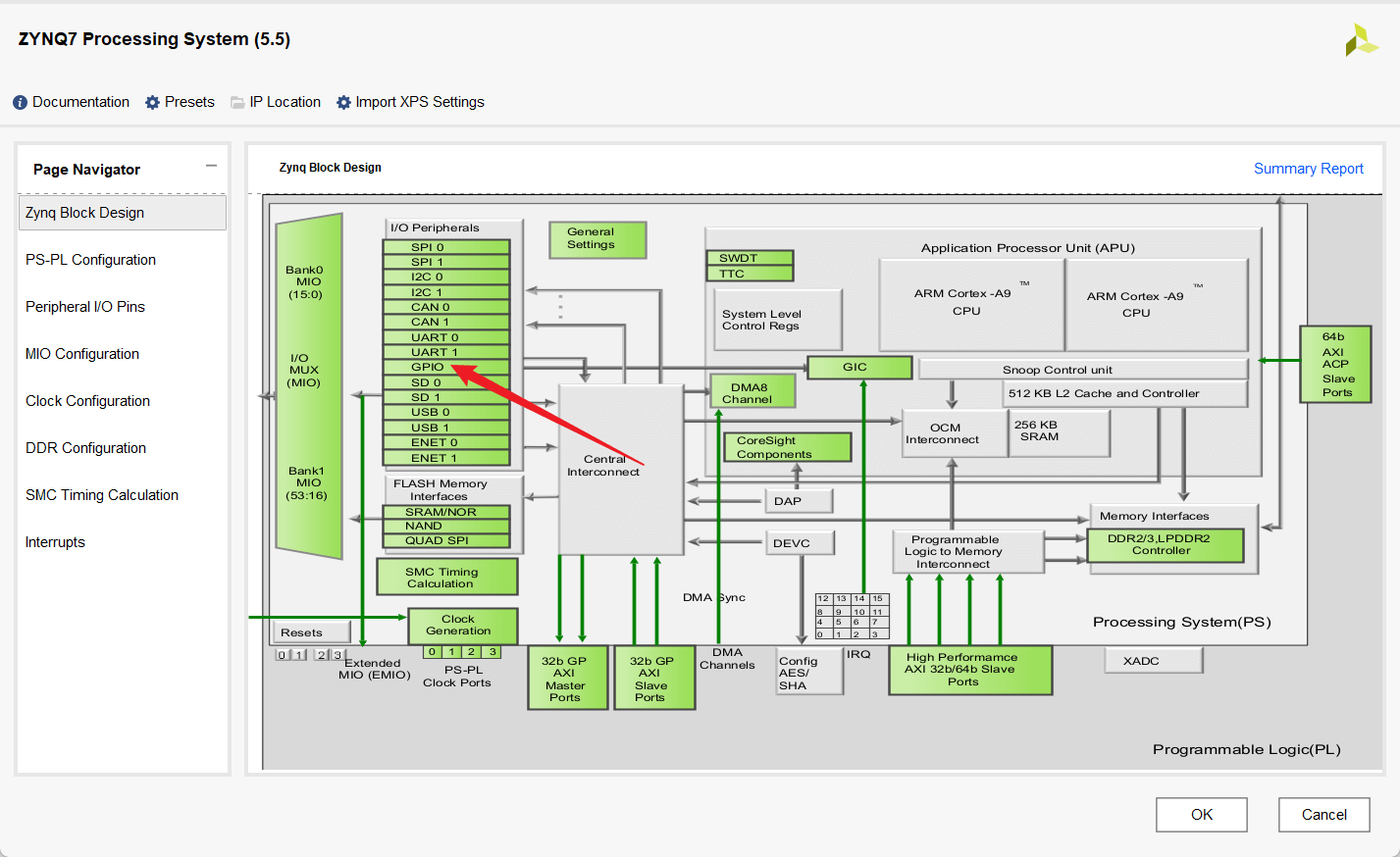

ZYNQ 中的外设接口由对应控制器控制，使用时需要先进行使能。点击图形化向导界面的 I/O Peripherals 中对应的外设接口便可以跳转到相应的配置界面，点击 GPIO 即可进入相应配置界面

本设计通过 PS 与 PL 侧的按键控制另一侧的 LED 灯，每个按键和 LED 灯都需要一个 GPIO 信号。GPIO 连接到 PS 部分使用的是 MIO 接口，连接到 PL 部分使用的则是 EMIO 接口，因此我们需要使能这两个外设接口。PS 端的引脚是固定的，我们不需要分配；PL 端的按键和 LED 灯都需要一个 EMIO 信号，因此我们将 EMIO 的位宽设置为 2

设置完成后检查电平状态，将 Bank1 的电平设置为 1.8V

使能完成后返回图形化向导界面，可以看到此时在 GPIO 外设后面已经打上 √ 了，代表我们已经使能该接口

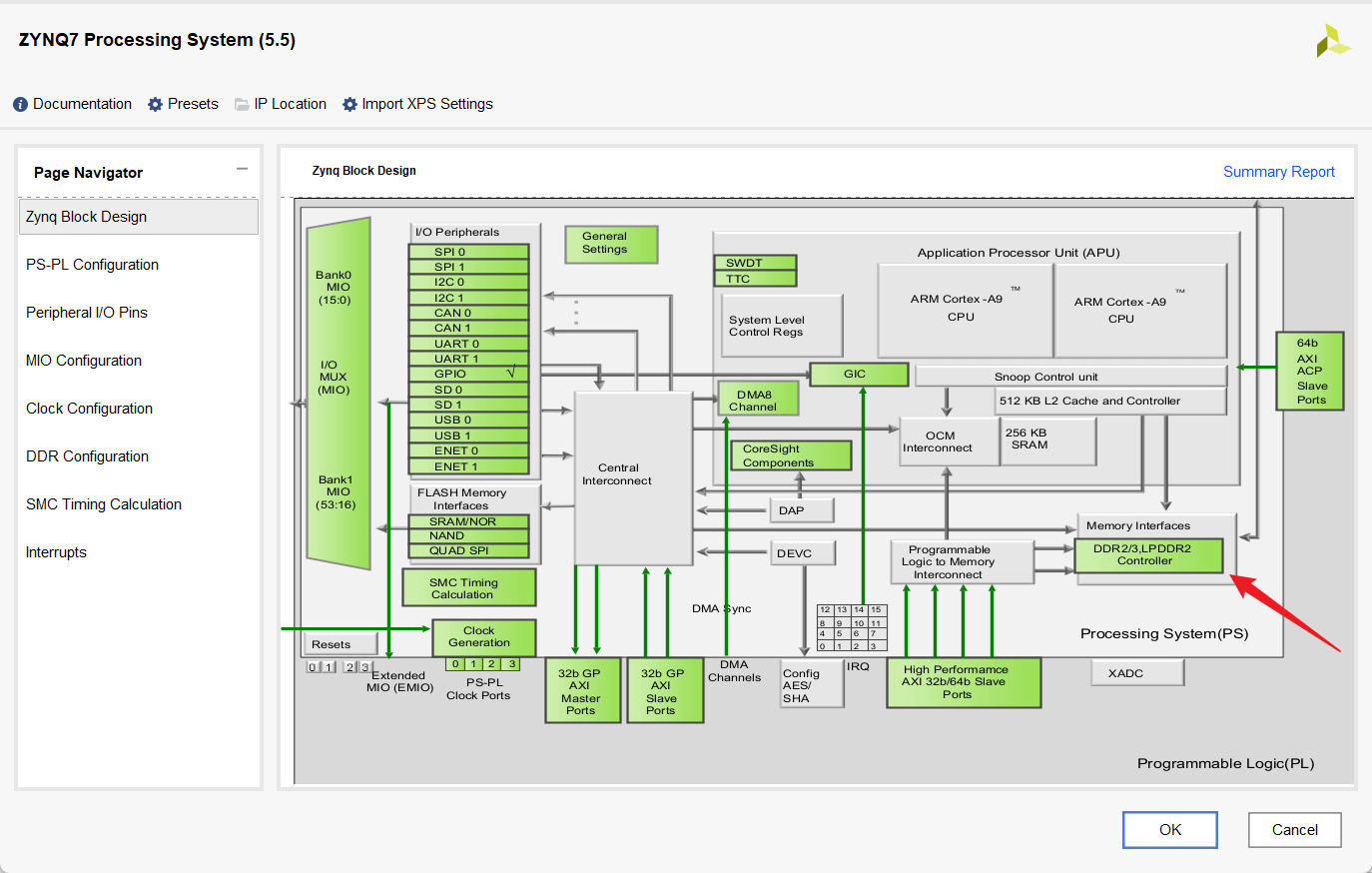

接下来开始配置 DDR，DDR 全名为双速率同步动态随机存储器（Double Data Rate Synchronous Dynamic Random Access Memory），也就是我们常说的 内存。基于 PS 端的应用，大部分都需要基于片外存储外设 DDR 上允许。点击图像化界面的 DDR 控制器即可跳转到配置界面

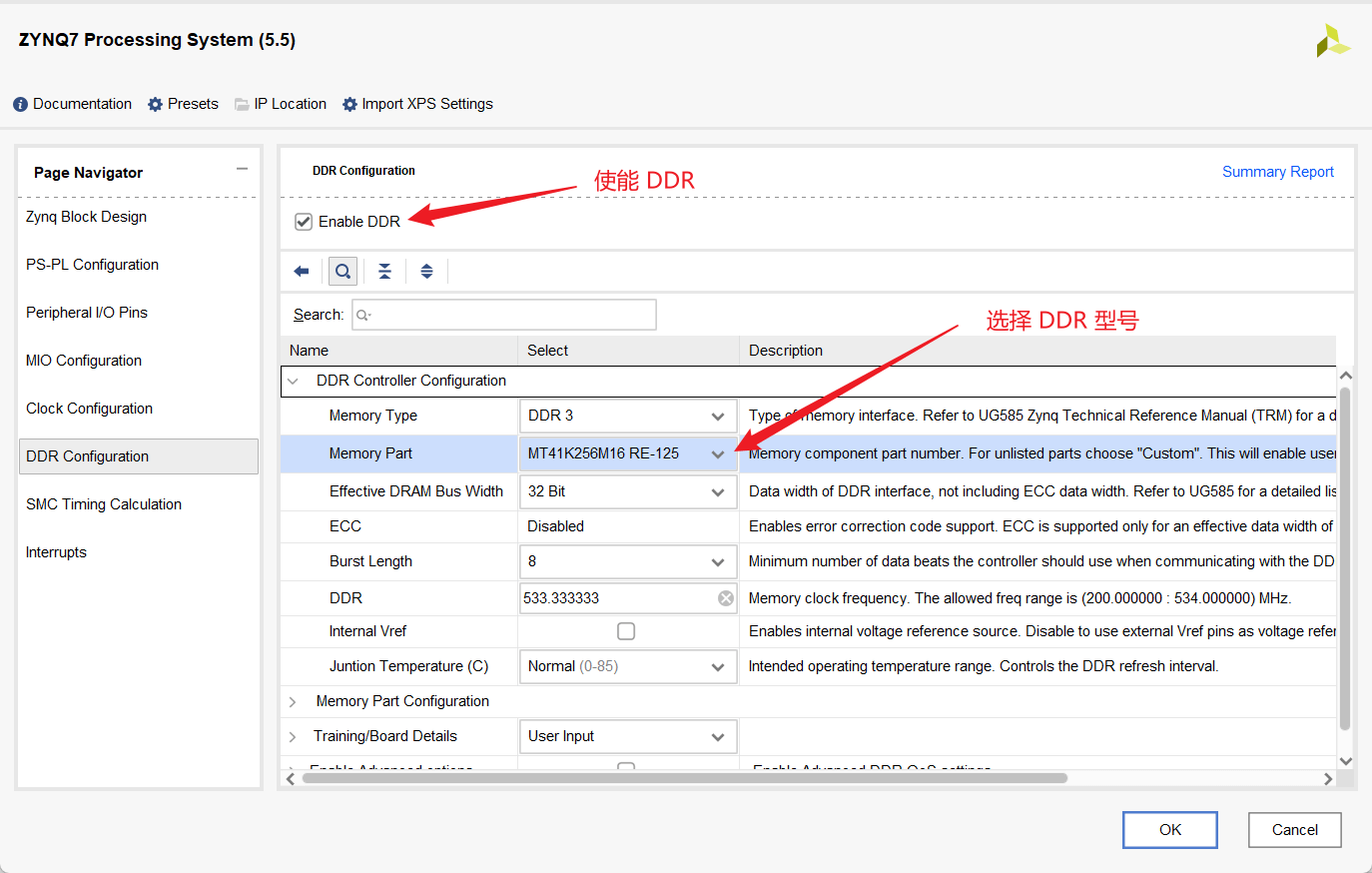

使能 DDR 并选择 DDR 型号，笔者使用的是 MT41K256M16 RE-125

点击 OK，可以看到此时 ZYNQ 的 IP 核如图所示

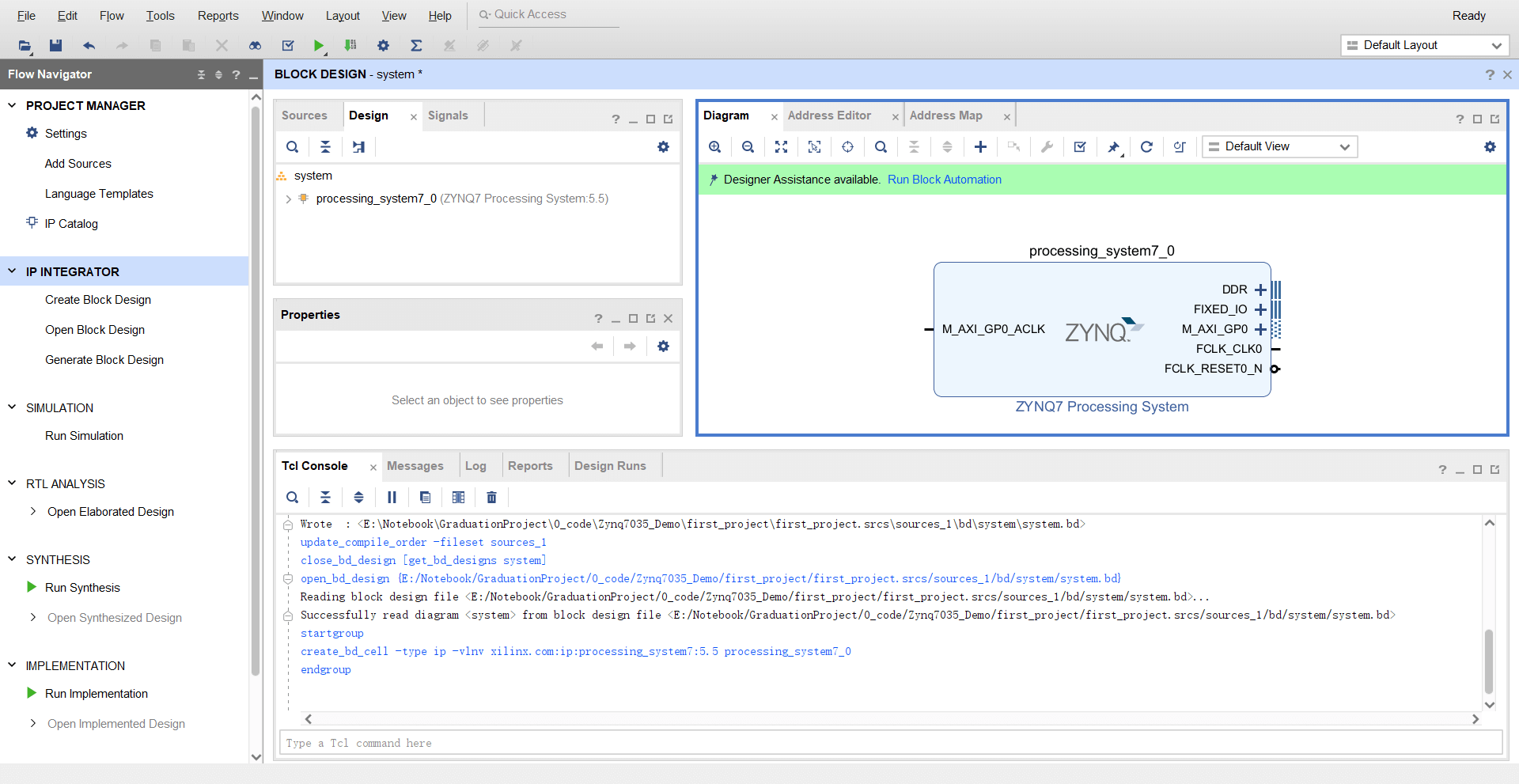

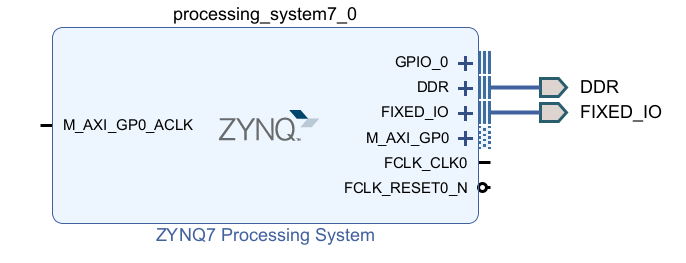

点击上方的蓝色小字 Run Block Automation 系统就会自动帮我们导出引脚，勾选 All Automation 后点击 OK 即可

导出完成后可以看到软件帮我们导出了 ZYNQ 的两个引脚，但 GPIO_0 还未导出，因此我们需要手动将其导出

点击 GPIO_0 引脚，然后右键点击 Make External 导出引脚

该设计中 ZYNQ IP 核在配置时，有几个端口信号是没有被使用到的

• FCLK_RESET0_N：全局复位信号，低电平有效
• M_AXI_GP0：通用 AXI 接口信号，M 代表其作为主机信号
• M_AXI_GP0_ACLK：M_AXI_GP0 的输入时钟信号
• FCLK_CLK0：PS 输出时钟信号

其中，M_AXI_GP0_ACLK 虽然本设计中并未使用到，但如果不给其一个输入信号，软件便会报错

为了防止出现该现象，我们只需要将 FCLK_CLK0 和 M_AXI_GP0_ACLK 连接即可。连接时只需选中其中一个引脚按住鼠标左键拖动到对应的引脚即可

端口连接完成后使用快捷键 Ctrl+S 保存设计，随后点击上方的 √ 来对设计进行验证

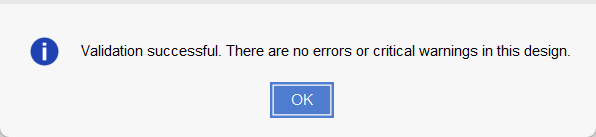

当出现以下弹窗时证明设计无误

生成封装

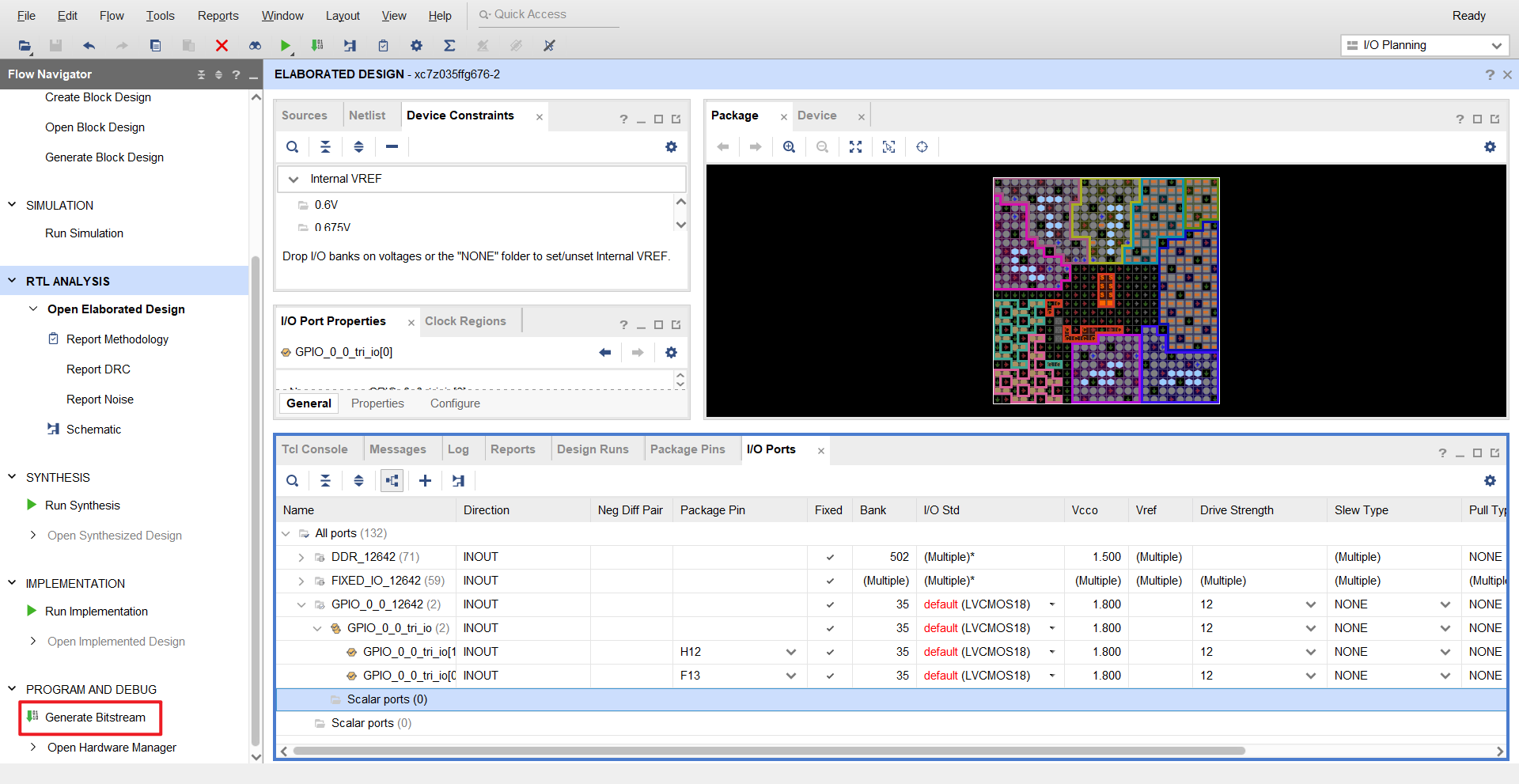

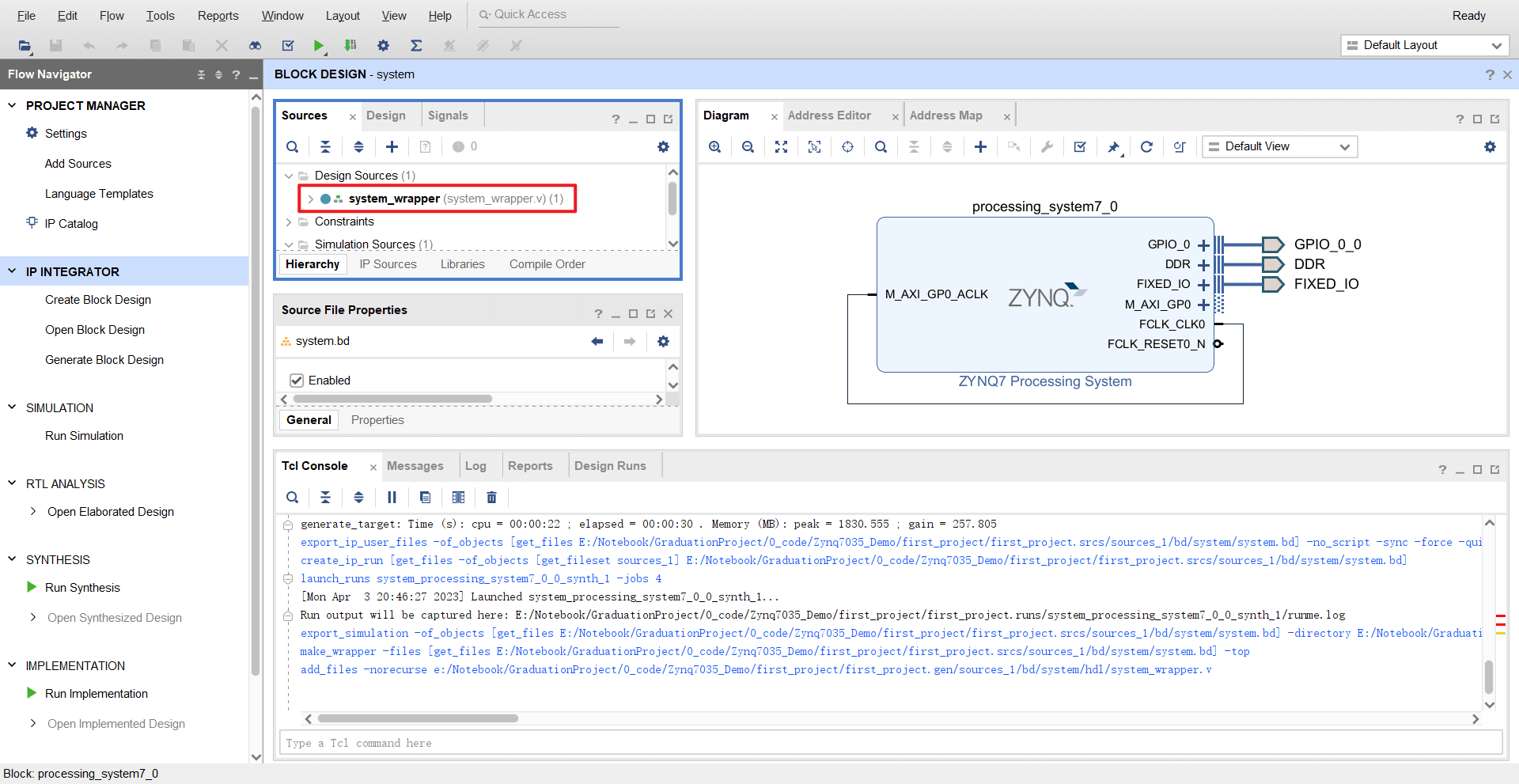

点击 sources 资源栏我们创建的 system 模块设计，右键选择 Generate Output Products 生成输出
