实验:MSP430F249 跑马灯

Date: March 14, 2023


基础设定:

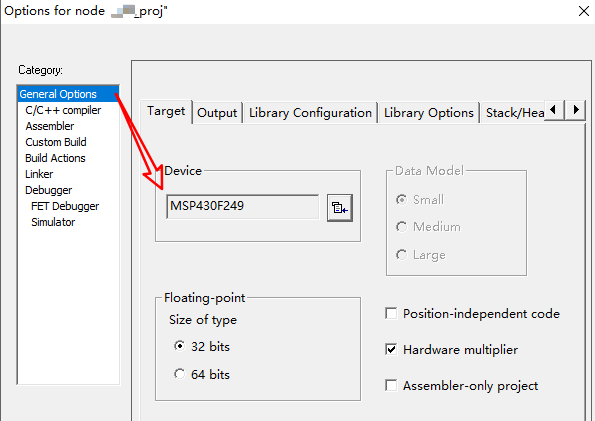

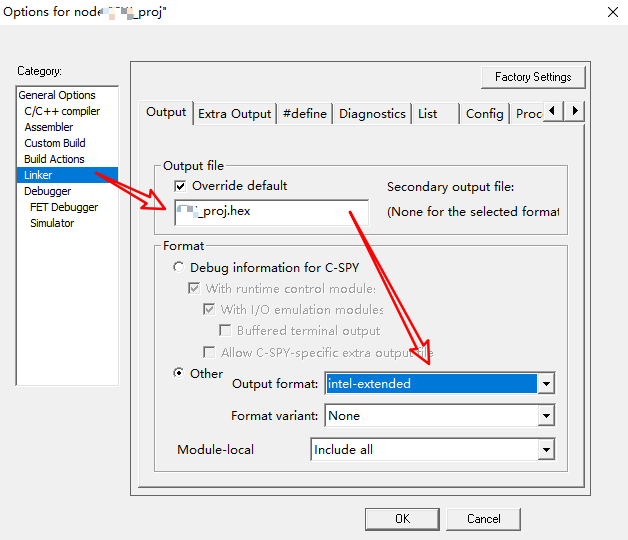

IAR基础设置:设置设备与输出文件及格式

Untitled

Untitled




实验:MSP430F249 跑马灯

具体内容:

实验名称:跑马灯(MSP430F249)

实验说明:

  1. 通设置系统主时钟(MCLK=8Mhz ) 、辅助时钟(ACLK=8Mhz )、子系统时钟(SMCLK=8Mhz )
  2. 实现如下D1~D8灯轮流亮,然后无限循环

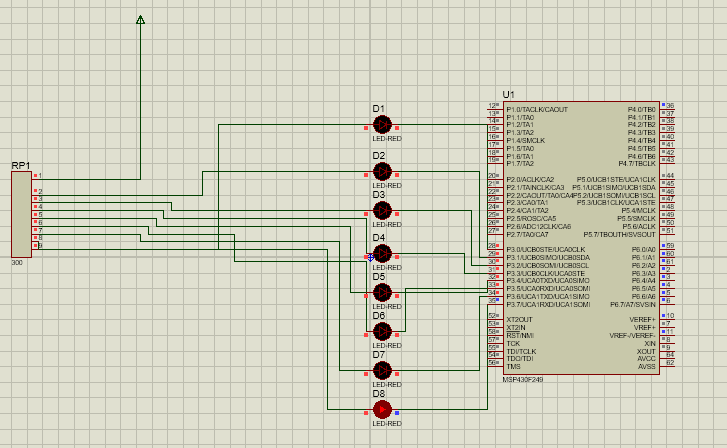

仿真图:

Untitled

  • Code:

    /******************************************************************
    * 实验名称:跑马灯(MSP430F249)
    *
    * 实验说明:
    *     通设置系统主时钟(MCLK=8Mhz ) 、辅助时钟(ACLK=8Mhz )、
    *      子系统时钟(SMCLK=8Mhz )
    *******************************************************************/

    #include <MSP430x24x.h>
    #define uchar unsigned char
    #define uint unsigned int

    void delayms(uint t)
    {
        uint i;
        while(t--)
        for(i=1330;i>0;i--);//进过参数的调整
    }

    void main(void)
    {
        uchar i;
        WDTCTL=WDTPW + WDTHOLD; // 关闭看门狗
        P4DIR=0x01;

        P3SEL=0;            // 设置为普通I/O 口
        P3DIR=0xFF;            // 设置方向
        P3OUT=0xFF;        // 设置初始值

        while(1)
        {
          for(i=0;i<8;i++)
          {
            P3OUT=~(1<<i);
            delayms(50);//延时
          }
        }
    }


运行结果:没有任何报错和警告

image-20230314165227591

问题&解决:

  1. 仿真运行时,按键按下灯不亮,或者一直亮

    解决:重启proteus软件

  2. 仿真报Unrecognized opcode at 0x000006: 0x0000的错误

    解决:设备问题,IAR软件中选中MSP430F249
