ASL的CS5523是一款支持高速MIPI输入和DP/eDP输出的芯片，内置MCU和Flash，提供多种功能如PWM控制、嵌入式EDID等。相比竞品，它具有低成本和易调试的优点，无需额外电路替换即可使用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

ASL（集睿致远） CS5523 是一颗 MIPI DSI 输入，DP/eDP 输出转换芯片。MIPI 输入 4 lanes, 每 lane 最大支持 1.5Gbps， DP/eDP 输出最多支持 4 lanes, 每条 lane 最大支持 2.7Gbps。

芯片内部有一个 MCU ，自带 flash。

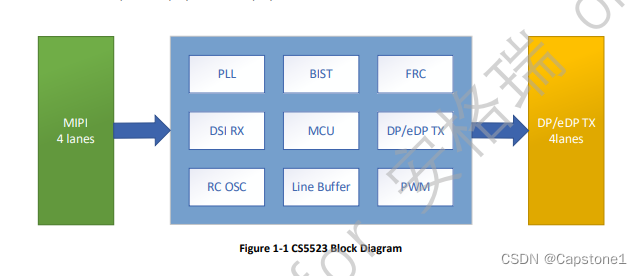

功能框图：

特点：

MIPI DSI输入和DP/eDP输出

支持抖音和6位+FRC。

将PWM发生器与GPIO输出PWM集成以控制背光

内部通电复位（POR）

嵌入式EDID

带SPI闪存控制器的嵌入式MCU

MIPI输入：

支持MIPI D-PHY 1.2版和MIPI DSI 1.3版

支持1对4数据通道，1时钟通道

双向车道0（仅限LP倒车）

支持ULPS（低功耗状态）

支持18/24/30/36位的压缩像素格式RGB

支持18位松散压缩像素格式RGB

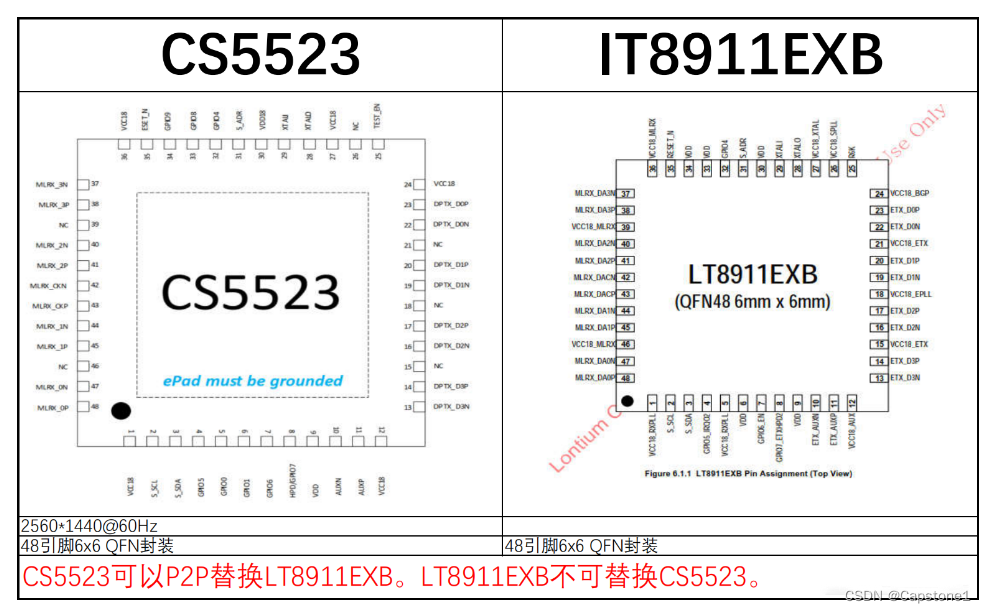

无需改板可pin to pin替代龙讯LT8911EXB，iTE IT6151芯片，成本更低，调试更方便。
