一、基础知识
1、什么是dns
dns　域名系统，作为将域名和IP地址相互映射的一个分布式数据库，帮助人们方便的访问互联网。
２、dns的分类
权威名称服务器（权威dns：直接有客户需要的答案，客户给一个域名，直接能访问到答案）
存储并提供某区域（整个DNS域或DNS域的一部分）的实际数据
权威名称服务器的类型包括：
Master:包含原始区域数据，有时称作“主要”名称服务器
Slave：备份服务器，通过区域传送，从Master服务器获得的区域副本，有时称作：次要“名称服务器。
非权威/递归名称服务器（非权威dns里边没有客户需要的答案，但他会通过114.114.114.114等权威DNS找到答案给客户）
客户端通过其查找来自权威名称服务器的数据
３、缓存DNS服务器
BIND是最广泛使用的开源名称服务器
在RHEL中，通过bind软件包提供
防火墙开启端口 53/TCP 和 53/UDP
BIND 的主配置文件是 /etc/named.conf
/var/named 目录包含名称服务器所使用的其他数据文件
４、DNS排错
dig时显示的信息，显示来自dns查找的详细信息，其中包括为什么查询失败
NOERROR:查询成功
NXDOMAIN：DNS服务器提示提示不存在这样的内容
SERVFAIL：DNS服务器停机或DNSSEC响应验证失败
REFUSED：DNS服务器拒绝回答（也许是出于访问控制原因）
５、数据访问流程
【1】客户端Stub解析器将查询发送至/etc/resolv.conf 查看DNS中的nameserver指向
【2】进入指向的主机 /etc/named/named.conf中
【3】如果名称服务器对应请求具有权威性，会将权威答案发送至客户端
【4】如果名称服务器在其缓存中有请求信息，则会将非权威答案发送至客户端
【5】如果缓存中没有该信息，名称服务器将搜索权威名称服务器，以查找信息
【6】从根区域开始，按照DNS层次结构向下搜索，直至对于信息具有权威性的名称服务器，以此获得客户端答案。
６、DNS资源记录
DNS区域采用资源记录的形式存储信息。每条资源记录均具有一个类型，表明其保留的数据类型

A	名称至IPV4地址
AAAA	名称至IPV6地址
CNAME	名称至“规范名称“（包含A/AAAA 记录的另一个名称）
PTR	IPV4/IPV6地址至名称
MX	用于名称的邮件交换器（向何处发送其电子邮件）
NS	域名的名称服务器
SOA	”授权起始“，DNS区域的信息（管理信息）

7、必须知道的知识
DNS协议对应端口53
简单邮件传输协议 smtp 对应端口25
二、高速缓存DNS的部署
【1】在内网里面搭建一台高速缓存dns服务器，属于非权威dns,目的是为了提高内网的访问速率
【2】为什么要搭建高速缓存dns服务器？
当一个企业内网里面的每一台主机都要访问114.114.114.114这个权威dns进行域名解析
但是内网通往114.114.114.114只有一根传输线，此时每台的访问速率都非常慢
内网访问速率慢，但内网之间访问速率快
现在我们想把企业内部的一台服务器搭建成高速缓存dns，其他主机不再需要问114.114.114.114,直接问高速缓存dns服务器即可
只需要高速缓存dns去问114.114.114.114，然后共享给主机。
【3】高速缓存DNS的搭建
高速缓存dns的搭建需要/etc/rndc.key这个文件的存在（如果加密字符太短就不存在）
systemcel start named （起不来）开启以后这个文件才会存在，存储加密字符
此时敲击物理键盘，使他的加密字符变长，此时这个文件才会有，系统才会起来
cat /etc/random 敲击物理键盘则生成 /etc/rndc.key

实验：在虚拟机上部署与测试
主机：
【1】
连网
【2】

cd　proc/sys
cd net/ipv4
icmp_echo_ignore_all开启内核数据接口
echo 1 > icmp_echo_ignore_all
sysctl -a | grep ip_forward 查看状态
vim /etc/sysctl.conf
net.ipv4.ip_forward=1   # 开启路由功能

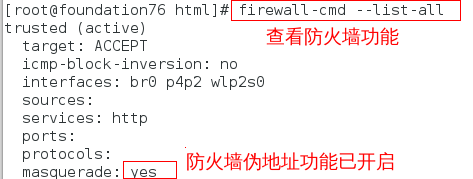

firewall-cmd --add-masquerade
firewall-cmd --list-all  ＃开启防火墙伪地址(包装）

在这里插入图片描述

虚拟机1（做主dns服务器）
【1】

 vim /etc/sysconfig/network
GATEWAY=172.25.254.76  #设置为真机IP，真机连网了，将数据包扔给网关主机

【2】

yum install bind -y

【3】

systemctl start firewalld.service
firewall-cmd --permanent --add-service=dns #在防火墙上允许dns服务，防外网
firewall-cmd --list-all

【4】

vim /etc/resolv.conf
nameserver 114.114.114.114

【5】

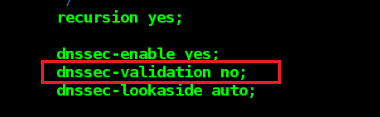

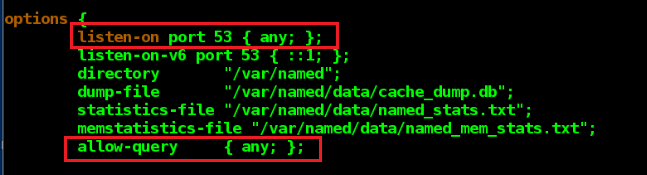

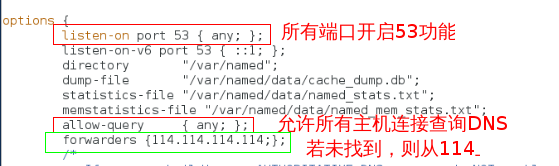

vim /etc/named.conf

在这里插入图片描述

systemctl restart named

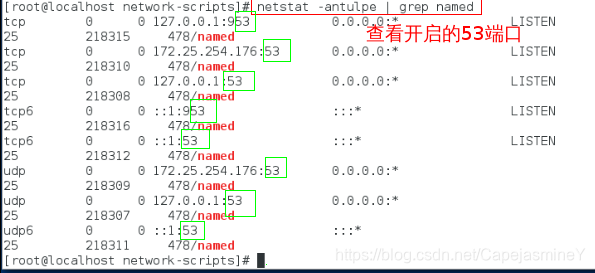

netstat -antulpe | grep named  #查看53监听端口

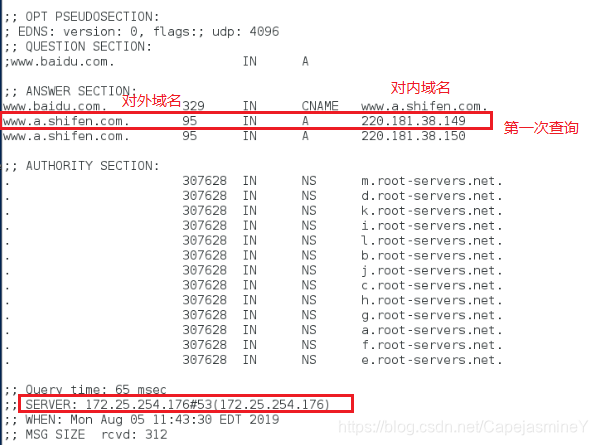

dig www.baidu.com #查询到的IP会变，轮循工作

在这里插入图片描述
测试：
虚拟机2（客户端）：

vim /etc/sysconfig/network

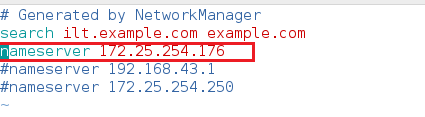

vim /etc/resolv.conf
nameserver 172.25.254.176
dig www.baidu.com

在这里插入图片描述

2、搭建权威dns服务器
使176非权威dns不再向114权威dns询问，向自己询问。将自己已有的共享出去，没有的向114查询
与上述步骤类似，唯一不同

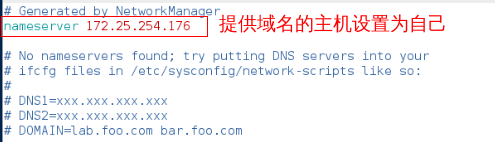

vim /etc/resolv.conf
nameserver 172.25.254.176

在这里插入图片描述
下面实验均在搭建的权威dns176上进行
三、正向解析
在主dns服务器（server中）
【1】

vim /etc/named.conf
显示所有的域包含在 /etc/named.rfc1912.zones

在这里插入图片描述
【2】

vim /etc/named.rfc1912.zones

在这里插入图片描述
【3】

【4】

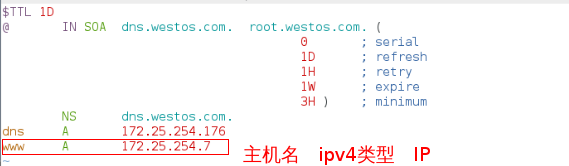

vim westos.com.zone

$TTL 1D #最多维持一天
@[==域名]
IN SOA[授权起始]
dns.westos.com.[由谁授权]
root.westos.com.[由谁维护]
(0 ; serial
1D ; refresh
1H ; retry
1W ; expire
3H ) ; minimum　　#时间
NS dns.westos.com. #授权
dns A 172.25.254.119 #授权dns的信息
www A 172.25.254.119 #这个域中的主机名www
ip是172.25.254.119
在这里插入图片描述

【5】

systemctl restart named

测试：
客户端（在desktop中）：

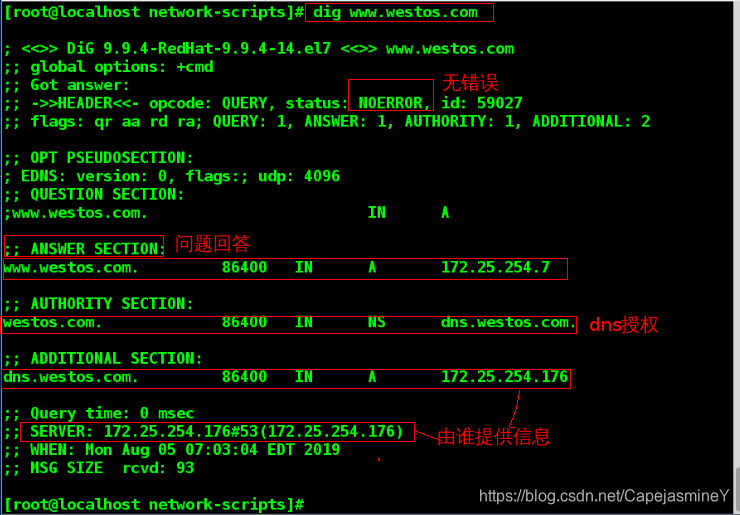

dig www.westos.com
    ANSWER SECTION

在这里插入图片描述
四、模拟IP轮循
dig查询到百度的IP域名：
www.baidu.com 　对外
www.a.shifen.com 　内部域名

实验·：
【1】

vim /etc/named.rfc1912.zones

在这里插入图片描述
【3】

cd /var/named

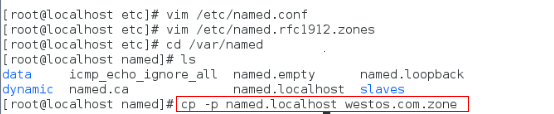

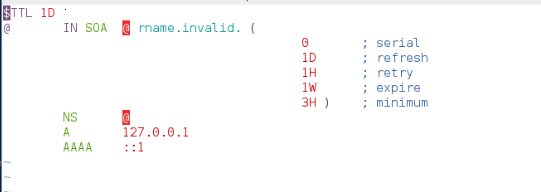

cp -p named.localhost  westos.com.zone

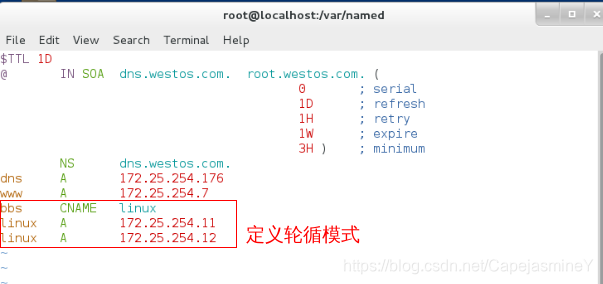

vim westos.com.zone

在这里插入图片描述
bbs　客户访问域名
linux 　内部域名
CNAME 　 #change name改变名称，转换域名
【4】

systemctl restart named

测试：
在客户端（desktop主机）：
【1】

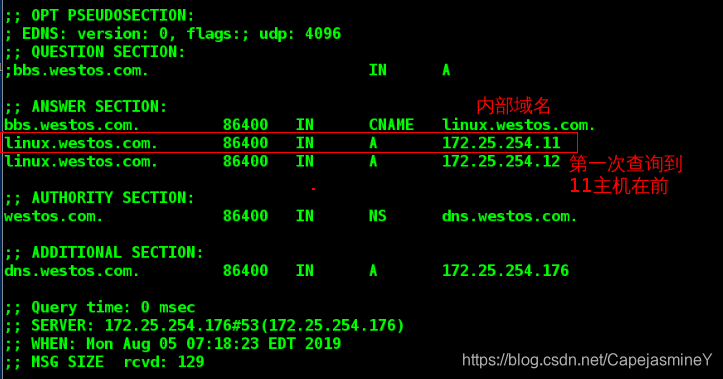

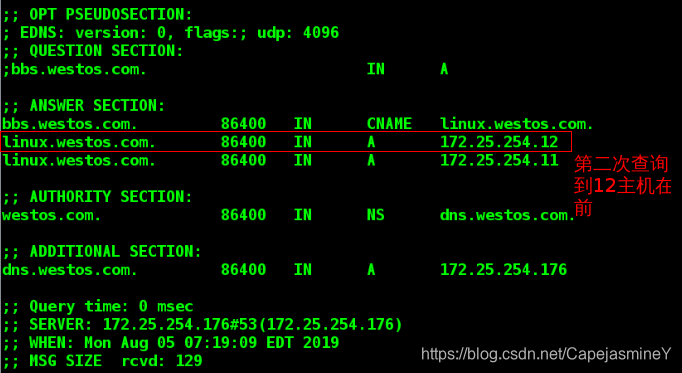

dig bbs.westos.com

在这里插入图片描述

五、邮件

我们平常发送邮件都是先登陆腾讯的服务器，再将邮件发出去
qq.com这台服务器使用root@163.com发送邮件
需要通过dns解析找到mx记录163.com.对应的IP
二者通过smtp协议的25端口进行邮件传送


简单邮件传输协议 (Simple Mail Transfer Protocol, SMTP) 是在Internet传输email的事实标准
SMTP是一个相对简单的基于文本的协议。在其之上指定了一条消息的一个或多个接收者（在大多数情况下被确认是存在的），然后消息文本会被传输
可以很简单地通过telnet程序来测试一个SMTP服务器，SMTP使用TCP端口25
要为一个给定的域名决定一个SMTP服务器，需要使用MX (Mail eXchange) DNS

实验：
在主dns(虚拟机server上）
【1】
在dns服务器上查询25端口是否开启

netstat -antluep | grep master

在这里插入图片描述
【2】

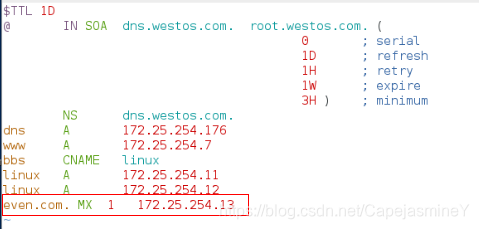

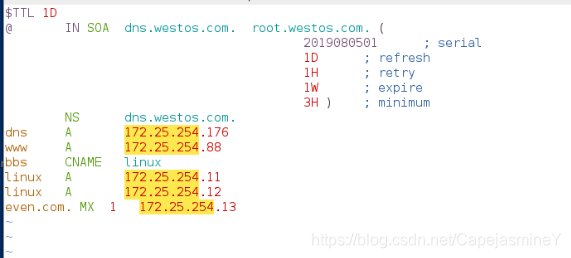

vim /var/named/westos.com.zone
even.com. MX 1 172.25.254.124.
#MX邮件交换器1表示级别，表示一个记录而不是地址，所有有.

在这里插入图片描述
【3】

systemctl restart named

测试
【1】客户端给服务端发邮件

mail root@even.com

在这里插入图片描述
【2】

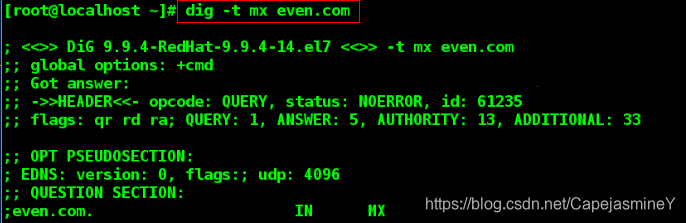

dig -t mx even.com #查询IP

在这里插入图片描述
【3】

mailq #查看邮件信息
mail #查看不了内容，未开启25端口

在这里插入图片描述

六、反向解析(通过IP找域名）
实验：
【1】

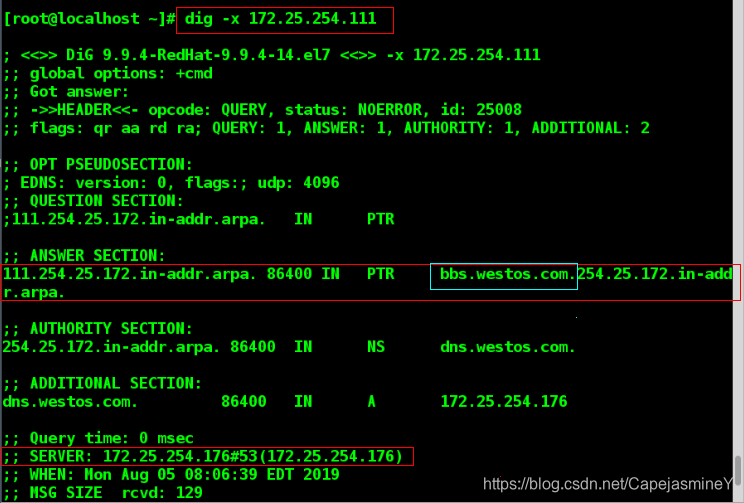

dig -x 172.25.254.111 #查域名

在这里插入图片描述
【2】

vim /etc/named.rfc1912.zones

在这里插入图片描述
【3】

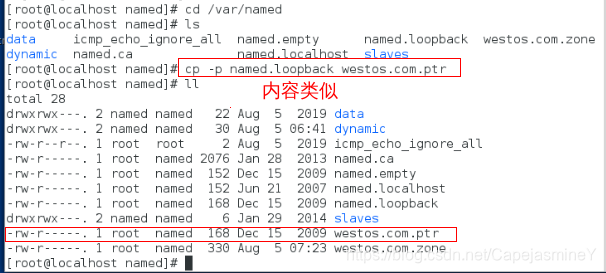

cd /var/named/
cp -p named.loopback westos.com.ptr #复制文件及属性
ll
     root named #所属用户所属组

在这里插入图片描述
【3】

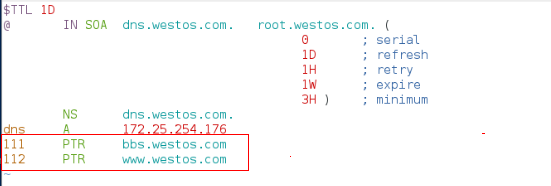

vim westos.com.ptr

在这里插入图片描述
【4】

systemctl restart named

测试：
【1】
在客户端（desktop 虚拟机上）

vim /etc/resolv.conf
nameserver 172.25.254.176

在这里插入图片描述
【2】

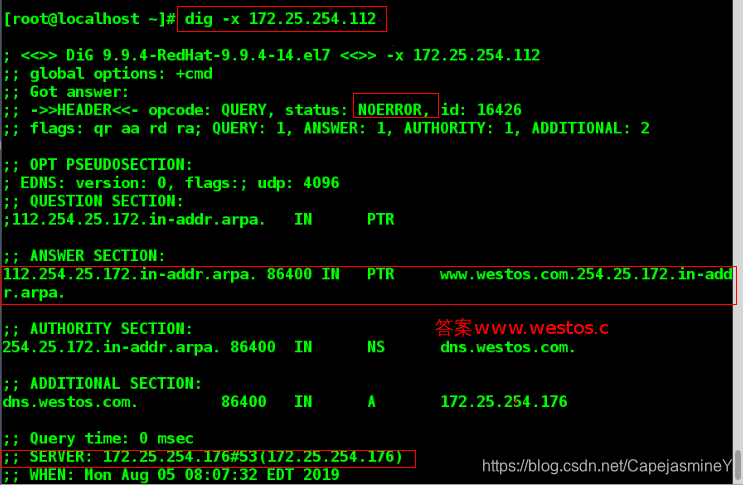

dig -x 172.25.254.111
dig -x 172.25.254.112
    ANSWER SECTION

在这里插入图片描述

六、双向解析
内网用户与外网用户dig查询到的地址不同
实验：
【1】

cd /var/named/
cp -p westos.com.zone westos.com.localnet

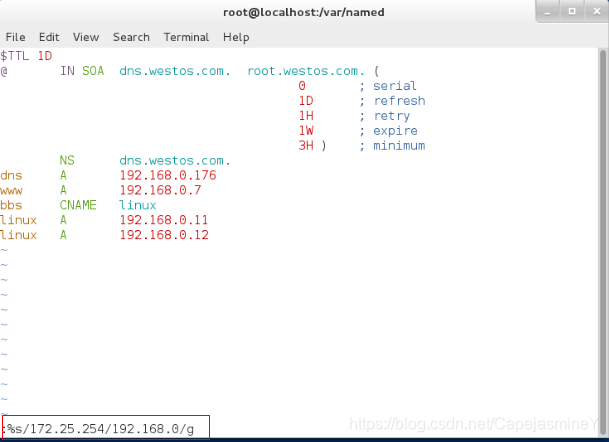

vim westos.com.localnet 全文替换172.25.254为192.168.0
   ：%s/172.25.254/192.168.0/g

在这里插入图片描述

cp -p /etc/named.rfc1912.zones /etc/named.rfc1912.localnet
vim /etc/named.rfc1912.localnet

在这里插入图片描述

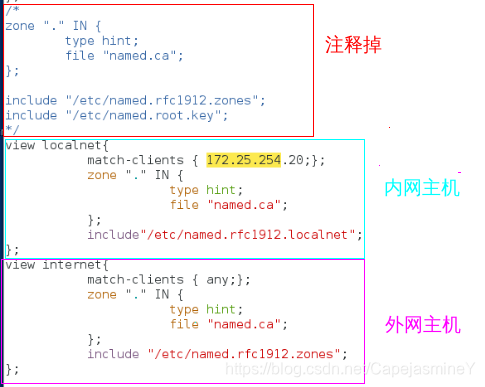

vim /etc/named.conf

在这里插入图片描述
测试
【1】

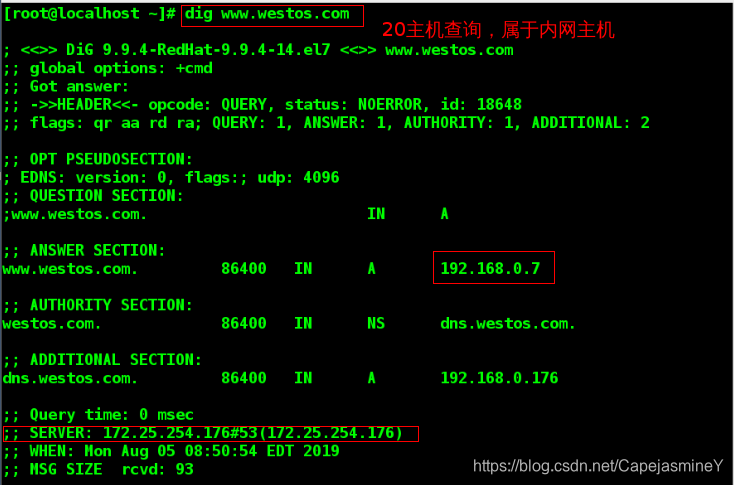

内部客户端（desktop上）：

dig www.westos.com

在这里插入图片描述
【2】
外部客户端（主机上）：

vim /etc/resolv.conf
nameserver 172.25.254.20

在这里插入图片描述

  dig www.westos.com

在这里插入图片描述
七、辅助dns
设置辅助dns，针对外网访问dns服务器来说，缓解访问dns服务器的压力。
实验：
【1】

为防止影响实验效果，注释掉server主机上双向dns设定
再打开一台虚拟机（desktop)
ip 设置为172.25.254.20

【2】
在辅助dns上：

yum install bind -y

【3】

vim /etc/named.conf

在这里插入图片描述

【4】

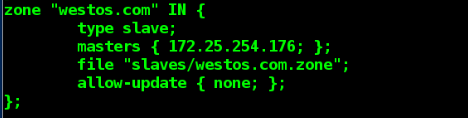

vim /etc/named.rfc1912.zones

在这里插入图片描述

systemctl restart named

【5】

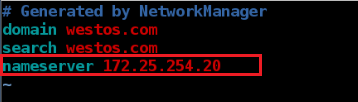

vim /etc/resolv.conf
    nameserver 172.25.254.20

在这里插入图片描述
【6】

firewall-cmd --permanent --add-service=dns
firewall-cmd --reload
firewall-cmd --list-all

【7】

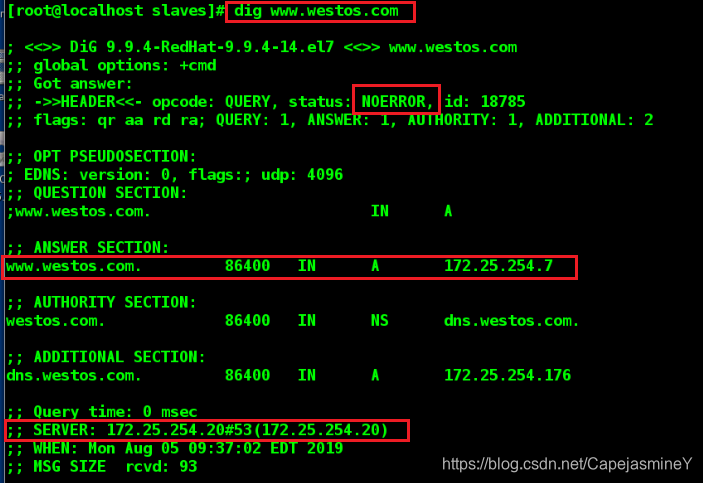

dig www.westos.com

在这里插入图片描述
测试：
【1】
在客户端（主机上）测试：

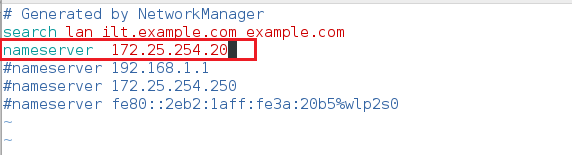

vim /etc/resolv.conf
    nameserver 172.25.254.20

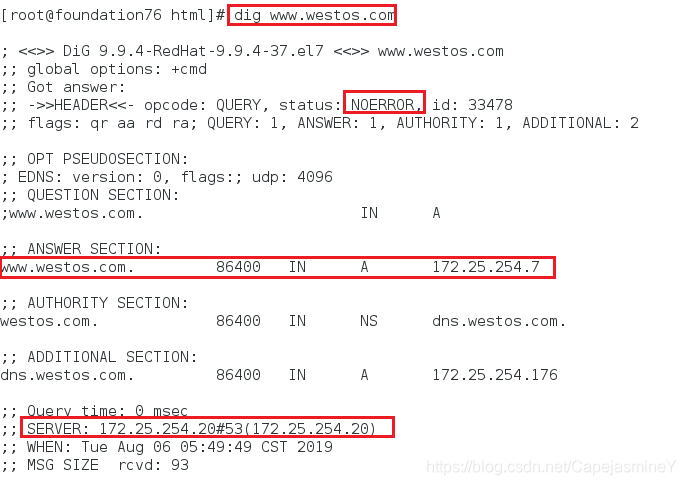

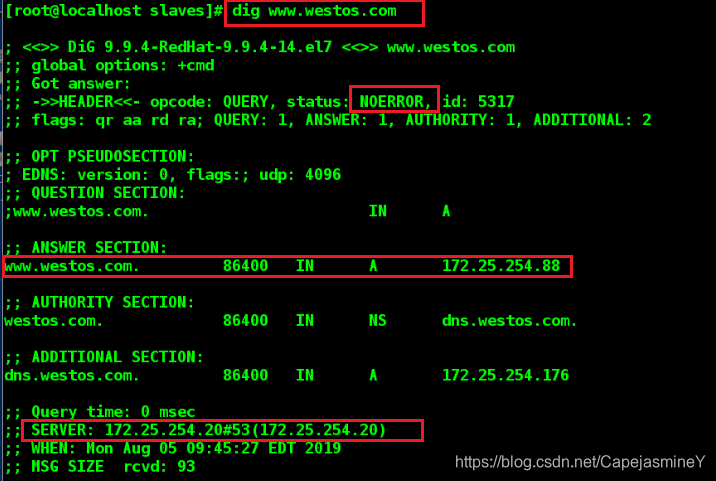

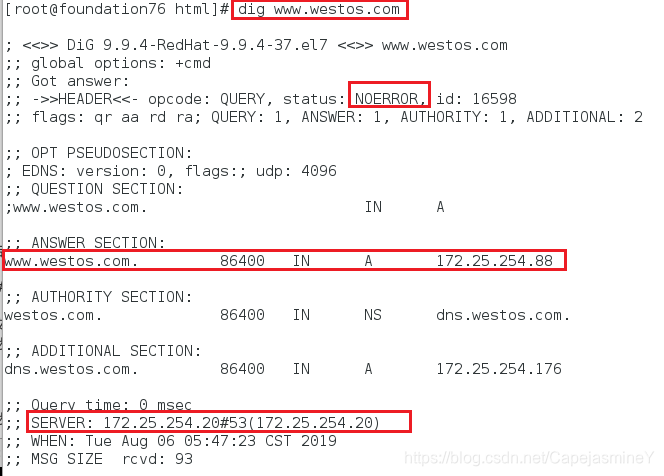

dig www.westos.com --->得到和172.25.254.20相同的结果

在这里插入图片描述

八、主dns更新后通知辅助dns同步

若主dns对应IP发生更改后，辅助dns无法同时更新，必须删除文件/var/named/slaves/westos.com.zones,然
后重启named，生成新的文件，实现同步更新。在企业中这种方法显然不可行。

主辅同步设置：
若文件中IP修改同时修改serial值
dns服务器比对serial值，发生变化后通知辅助dns进行数据同步
serial 最好修改成时间 2019080401 [不超过十位]
实验：
【1】

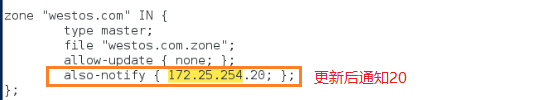

vim /etc/named.rfc1912.zones

在这里插入图片描述
【2】

vim /var/named/westos.com.zone

在这里插入图片描述

systemctl restart named

测试：
在辅助dns(desktop虚拟机)中：

dig www.westos.com

在这里插入图片描述
在客户端（真机中）：

dig www.westos.com

在这里插入图片描述
九、允许别人更新
##allow-transfer {172.25.254.200; }; 企业rhel7及之前在更新时必须加，之后不用
实验：
在主dns上：
【1】

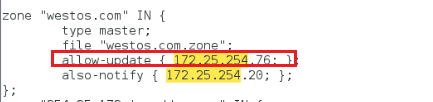

vim /etc/named.rfc1912.zones
   allow-update { 172.25.254.76; }; #允许76主机更新

在这里插入图片描述

【2】

chown root.named /var/named
chmod 770 /var/named

在这里插入图片描述
【3】

systemctl restart named
getenforce 0 #selinux必须设置为警告模式，否则会影响实验

测试：
在172.25.254.76上

nsupdate
> server 172.25.254.176
> update add hello.westos.com 86400 A 172.25.254.123
> send

注意：
86400 #单位：秒，指A记录最多缓存一天
此时在主dns上生成
/var/named/named.zones.jnl
在这里插入图片描述
若此时在主dns上使用systemctl restart named则：
/var/named/westos.com/zone.jnl会和/var/named/westos.com.zone合并，若后续会用到此文件，可将/var/named/westos.com.zone备份后，在使用重启命令。
测试：
【1】
主dns

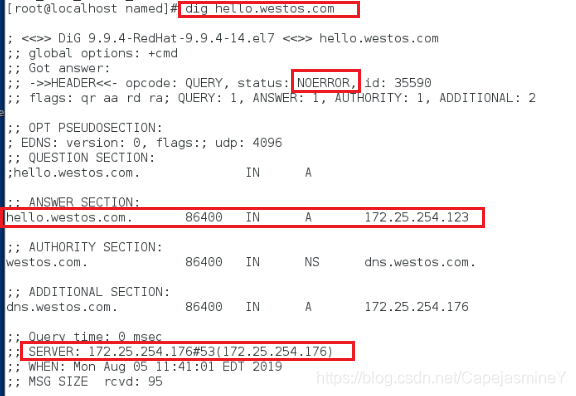

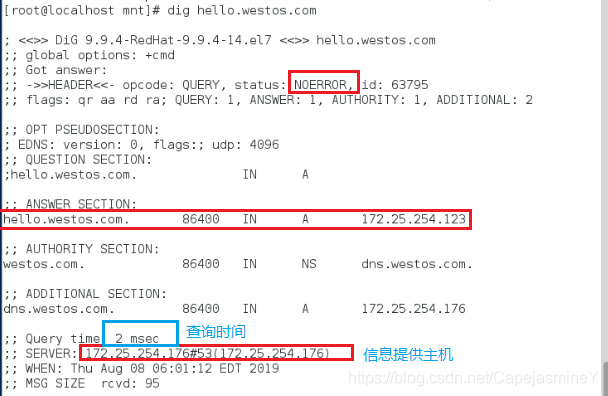

dig hello.westos.com

在这里插入图片描述
【2】

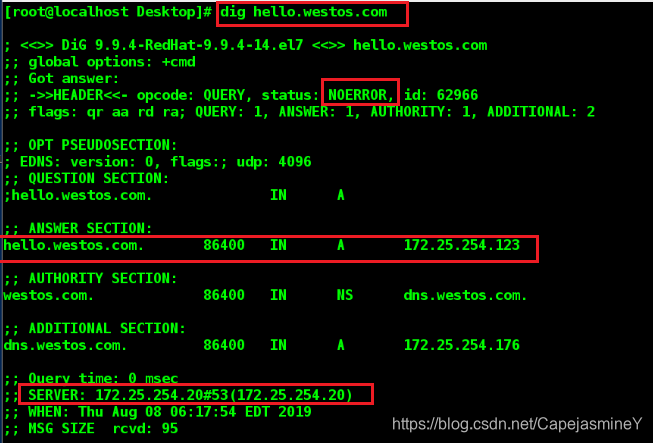

在辅助dns（desktop虚拟机）：

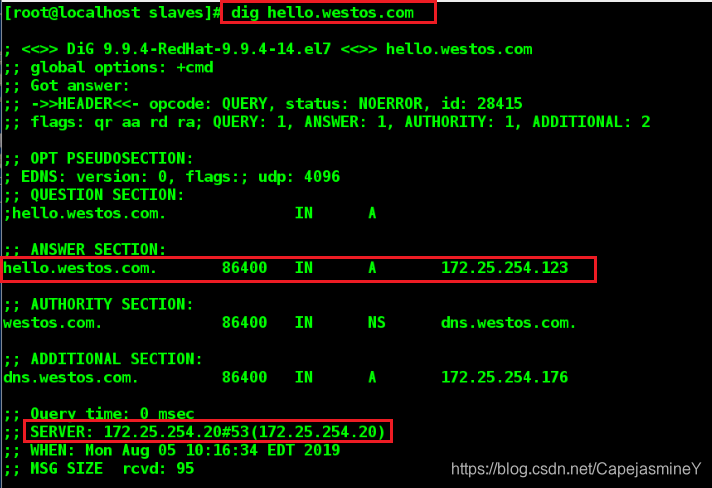

dig hello.westos.com

在这里插入图片描述
删除：
【1】在172.25.254.76上

nsupdate
> server 172.25.254.176
> update delete hello.westos.com
> send

【2】在主dns上

rm -fr /etc/named/westos.com.zone*
cp -p /mnt/westos.com.zone /var/named/

十、通过密钥更新
allow-update中为IP时主机名发生变化，则更新主机发生变化，别人可以通过更改IP进行操作，不安全。
使用key（钥匙）更新，提高安全性。
实验：
在主dns(虚拟机server上）

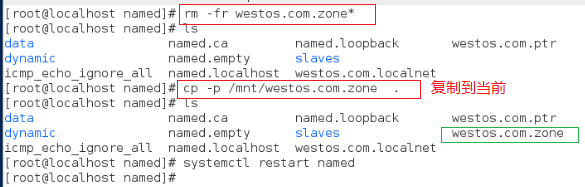

【1】恢复之前设置

systemctl restart named
rm -fr westos.com.zone*
cp -p /mnt/westos.zone /var/named #之前备份过的
systemctl restart named

在这里插入图片描述
【2】创建密钥

cat /etc/rndc.key #显示为MD5类型加密
#使用与其目录下相同类型的加密，防止出错
cd /mnt/
dnssec-keygen -a HMAC-MD5 -b 128 -n host westos

在这里插入图片描述

-a 加密方式
-b 密钥大小
-n 以什么方式识别
【2】

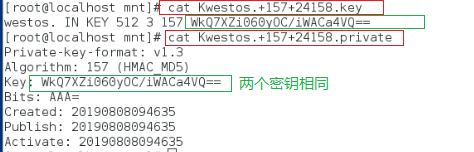

MD5对称加密，两个文件中的钥匙都一样

ls /mnt/
      Kwestos.+157+50462.key Kwestos.+157+50462.private
cat Kwestos.+157+50462.key
      westos. IN KEY 512 3 157 KsAGuuY2DnMO58Oq93nPUQ==

在这里插入图片描述
【3】修改加密文件

cp -p /etc/rndc.key /etc/westos.key
vim /etc/westos.key
     key "westos" {
             algorithm hmac-md5;
             secret "KsAGuuY2DnMO58Oq93nPUQ==";
      };

在这里插入图片描述

【4】添加密钥文件

vim /etc/named.conf
     #在option语句块外添加
     include "/etc/westos.key";
vim /etc/named.rfc1912.zones
     zone "westos.com" IN {
               type master;
               file "westos.com.zones";
               allow-update { key westos; };
			   also-notify { 172.25.254.200; };
	 };
systemctl restart named

在这里插入图片描述

vim /etc/named.rfc1912.zones

【5】

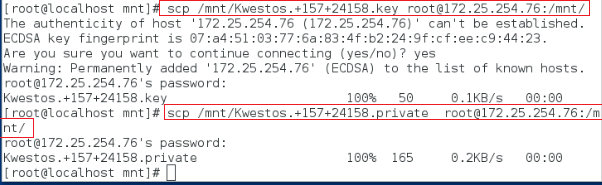

发放密钥给76主机

scp /mnt/Kwestos.+157+50462.key root@172.25.254.76:/mnt/
scp /mnt/Kwestos.+157+50462.private root@172.25.254.76:/mnt/

在这里插入图片描述

测试：
【1】
在172.25.254.76主机上：

 nsupdate -k Kwestos.+157+50462.private
> server 172.25.254.119
> update add hello.westos.com 86400 A 172.25.254.8
> send

在这里插入图片描述
【2】
在主dns上

vim /etc/resolv.conf
    nameserver 172.25.254.176
dig hello.westos.com

在这里插入图片描述
【3】
在辅助dns（虚拟机desktop)上

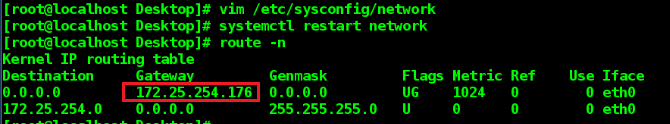

vim /etc/sysconfig/network
     GATEWAY=172.25.254.176
vim /etc/resolv.conf
    nameserver 172.25.254.20
dig hello.westos.com

在这里插入图片描述

vim /etc/resolv.conf

十一、动态域名解析ddns

一般网络设置为（dhcp）动态分配IP，那么dns域名解析的IP就变了，客户访问到的ip与主机不对应。
但主机名不变，为保证IP变的情况下通过dig主机名查询到更改后的IP，则可以使用dhcp服务将分配的IP与主机对应关系实时更新到dns。
DDNS是将用户的动态IP地址映射到固定的域名解析服务器上
用户每次连接网络时，客户端程序就会通过信息传递把该主机的动态IP地址传送给位于服务商主机上的服务程序
服务程序负责提供DNS服务并实现动态域名解析
也就是说DDNS捕获用户每次变化的地址，然后将其与域名相对应，这样其他上网用户就可以域名来进行交流

实验：
【1】配置yum源

在真机172.25.254.76上开启httpd服务

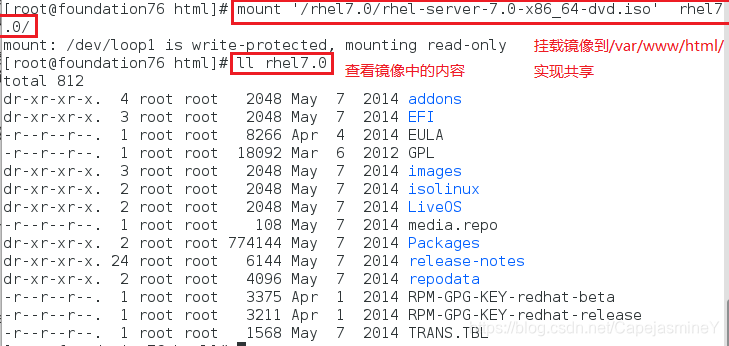

挂载镜像7.0  #虚拟机版本为7.0
在主dns上配置yum源
在firefox上检测真机httpd共享是否设置好
cd /etc/yum.repos.d
ls

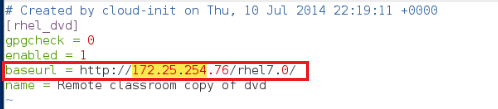

vim /rhel_dvd.repo

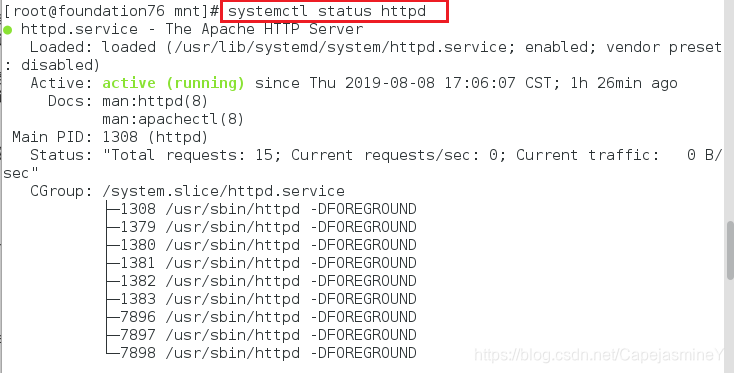

1、在真机172.25.254.76上开启httpd服务在这里插入图片描述
2、开启httpd服务

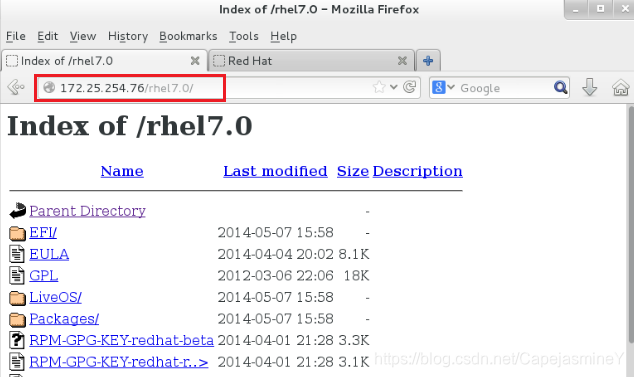

3、在浏览器中搜索目录共享镜像挂载目录rhel7.0

4、配置虚拟机yum源

主dns（虚拟机server)上搭建dhcp进行如下操作：
【2】

yum install -y dhcp

在这里插入图片描述
【3】

firewall-cmd --permanent --add-service=dhcp  #防火墙上开启dhcp
firewall-cmd --reload   #刷新
firewall-cmd --list-all   #显示

在这里插入图片描述
【4】

vim /etc/dhcp/dhcpd.conf #此时文件内容为空，显示参考usr/share/doc/dhcp*/dhcpd.conf.example
cp -p /usr/share/doc/dhcp*/dhcpd.conf.example /etc/dhcp/dhcpd.conf

在这里插入图片描述

【5】

vim /etc/dhcp/dhcpd.conf
	删除35行以后的 #esc--->dG
	7 option domain-name "westos.com"; #主dns的域
 	8 option domain-name-servers 172.25.254.176;
	14 ddns-update-style interim;
	32 subnet 172.25.254.0 netmask 225.225.225.0 {
			 range 172.25.254.50  172.25.254.90;
			 option routers 172.25.254.176;
       }
     key westos {
			 algorithm hmac-md5;
			 secret KsAGuuY2DnMO58Oq93nPUQ==;
	  };
	  zone westos.com. {
			 primary 172.25.254.176;
			 key westos;
	  }

在这里插入图片描述

【6】

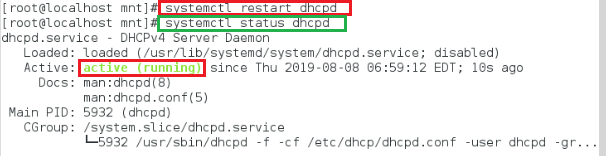

systemctl restart dhcpd
systemctl status dhcpd

在这里插入图片描述
测试：
在客户端(虚拟机desktop）上
【1】

hostnamectl set-hostname test.westos.com

在这里插入图片描述

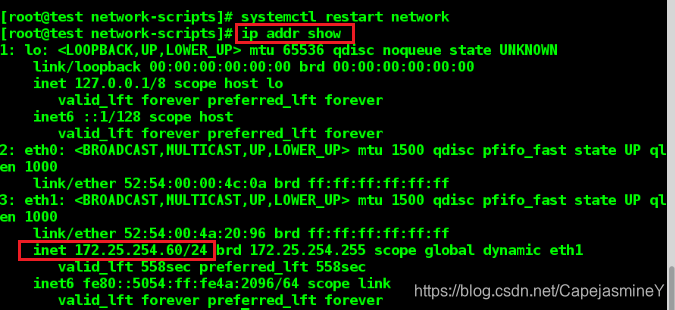

【2】

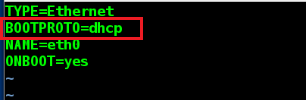

vim /etc/sysconfig/network-scripts/ifcfg-eth0 #修改网络为dhcp
vim /etc/resolv.conf
    nameserver 172.25.254.176
systemctl restart network

在这里插入图片描述

【3】

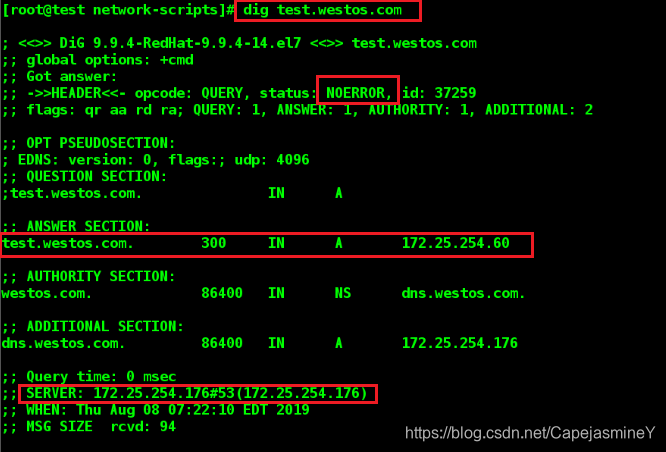

dig test.westos.com

在这里插入图片描述
在服务端(虚拟机server）：

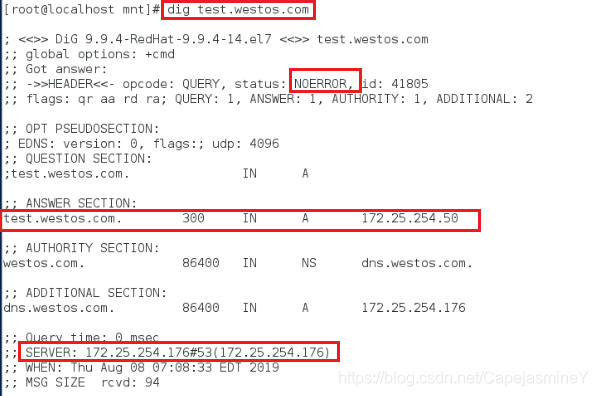

dig test.westos.com

在这里插入图片描述【4】

再次修改主dns地址池，让客户端的IP改变
主dns(虚拟机server）上：

vim /etc/dhcp/dhcpd.conf
systemctl restart dhcpd

在这里插入图片描述
客户端（虚拟机test上）：

systemctl restart network
ip addr show

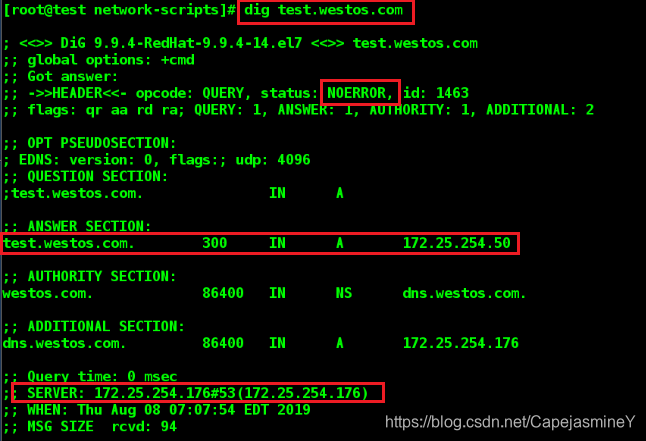

dig test.westos.com

在这里插入图片描述

同一网段的另一台客户端主机（真机）

vim /etc/resolv.conf

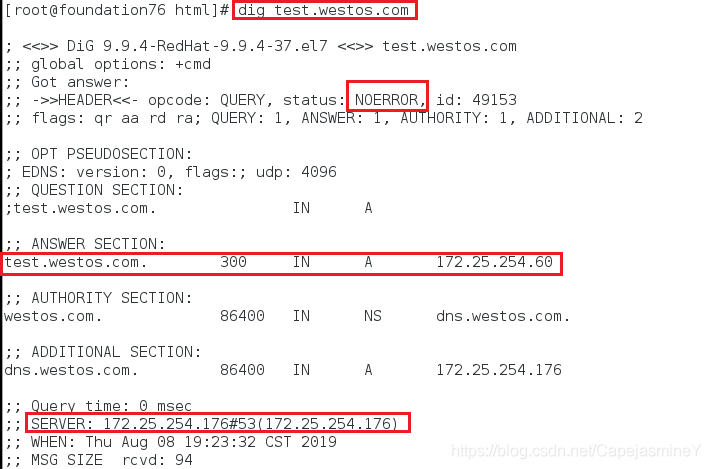

dig test.westos.com

在这里插入图片描述
