ngin配置内网服务-具体案例【天地图】

描述需求

现在有一个内网【政务云】环境，需要访问互联网的天地图服务。【IP均为作者随意编写】

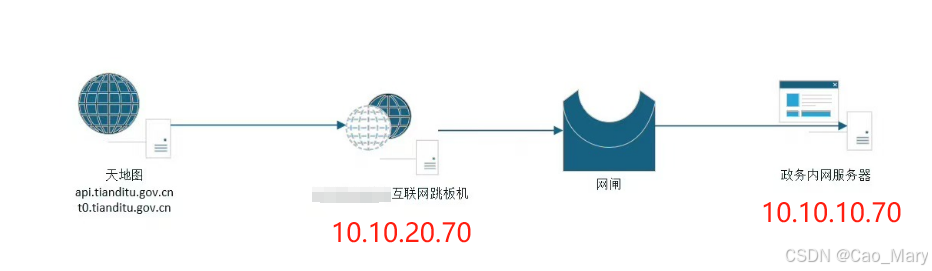

整体网络架构

1. 政务内网服务器（10.10.10.70）

配置 Nginx 作为反向代理，将请求转发到网闸（10.10.10.240:8088），网闸再转发到跳板机（10.10.20.70:9109），最终跳板机通过 HTTP 访问天地图服务。

安全的政务内网一般都是端到端访问

2. 网闸（10.10.10.240:8088）

网闸配置了端口映射，将来自政务内网的请求转发到跳板机的 9109端口。

网闸一般已经由服务器提供商配置好。且为了安全性，网闸到跳板机都是端到端

3. 跳板机（10.10.20.70:9109）

跳板机配置 Nginx，将请求转发到天地图服务的域名（如 http://t0.tianditu.gov.cn），并通过 /etc/hosts 文件解析域名。

4. 天地图服务

天地图服务支持 HTTP 协议。

需要注意的是天地图不能通过IP直接访问，而是要通过域名访问。天地图一般有两个域名，通过负载均衡，每个域名4个IP。

具体步骤

第一步：配置跳板机（10.10.20.70:9109）

配置nginx

server {
    listen 9109;
    server_name 10.10.20.70;
    location / {
         proxy_pass https://t0.tianditu.gov.cn;
         proxy_set_header Host t0.tianditu.gov.cn;
    }

配置hosts

获取天地图域名：

nslookup 域名

配置hosts：打开目录/etc/hosts

IP 域名
IP 域名

第二步：配置内网

配置nginx【http版本】

server {
    listen 9107;
    server_name 10.10.10.70;
    location / {
         proxy_pass http://10.10.10.240:8088;
    }
}

配置nginx【https版本】

server {
    listen 9107 ssl;
    server_name 10.10.10.70;
    ssl_certificate /usr/local/nginx/ssl/server.crt;
    ssl_certificate_key /usr/local/nginx/ssl/server.key;
    # 强制使用 TLS
    ssl_protocols TLSv1.2 TLSv1.3;
    ssl_ciphers HIGH:!aNULL:!MD5;
    location / {
         proxy_pass http://10.10.10.240:8088;
    }
}

内网访问地图服务

浏览器中使用：
https://10.10.10.70:9107/vec_c/wmts?tk=您的密钥

备注

nginx安装及常用命令
