前言

  本篇博文介绍的是基于STM32F103C8T6单片机第二个项目《感应开关盖垃圾桶》，包含定时器介绍1，定时器介绍2，使用定时器中断点亮LED灯，PWM概述，PWM实现呼吸灯效果。看到这篇博文的朋友，可以先赞再看吗？

预备知识

  一、基本电路标识识别和接线，例如VCC,GND。
  二、电脑基本操作复制粘贴
  三、分文件编程
  四、C变量
  五、基本输入输出
  六、流程控制
  七、函数
  八、指针

  如果以上知识不清楚，请自行学习后再来浏览。如果我有没例出的，请在评论区写一下。谢谢啦！

1.定时器介绍1

1.1软件延时的优缺点

1. 优点：

  简单易实现：软件延时通常只需要编写一小段代码，通过循环或者延时函数即可实现，不需要额外的硬件资源。

  对硬件要求低：软件延时不需要专门的硬件支持，只需要有基本的CPU运算能力即可。

  灵活性高：软件延时可以根据需要进行调整，可以很容易地改变延时的时间长度。

  节省成本：由于不需要额外的硬件资源，软件延时可以在很大程度上节省硬件成本。

2. 优点：

  占用CPU资源：在软件延时期间，CPU需要一直执行延时代码，无法执行其他任务，这会导致CPU资源的浪费。

  影响系统性能：如果大量使用软件延时，会导致系统实时性变差，因为CPU在等待延时期间无法处理其他任务。

  精度受限：软件延时的精度可能受到操作系统调度、中断等因素的影响，不如硬件延时精确。

void Delay500ms() //@11.0592MHz
{
    unsigned char i, j, k;
    _nop_();
    i = 4;
    j = 129;
    k = 119;
    do
    {
        do
        {
        	while (--k);
        } while (--j);
    } while (--i);
}

1.2定时器工作原理

1. 时基的定义：

  **时基是一个时间显示的基本单位，也可以理解为时间基准。**它在不同的领域有不同的应用。

  在电子线路中，时基主要用来表示数字电路中的基准时钟，例如在示波器中，时基表示示波器上横轴一大格波形所占据的时间。时基决定了示波器相对采样率的大小，也在一定程度上决定了示波器显示波形与原波形的相符合程度。

  在计算机系统中，时基是用来衡量时间的基准，用于同步和计时以实现各种功能。时基的类型有多种，如硬件时钟、系统时钟等，它们各自在计算机系统中扮演不同的角色。时基的准确性对计算机系统的稳定性和准确性至关重要，它可以用来实现操作系统对不同进程的调度、对外部事件的响应等，同时在信息传输、网络通信等方面也发挥重要作用。

  此外，时基也可以指时间词中的“年、月、日、天”等语素，这些语素标明了计时的基准。

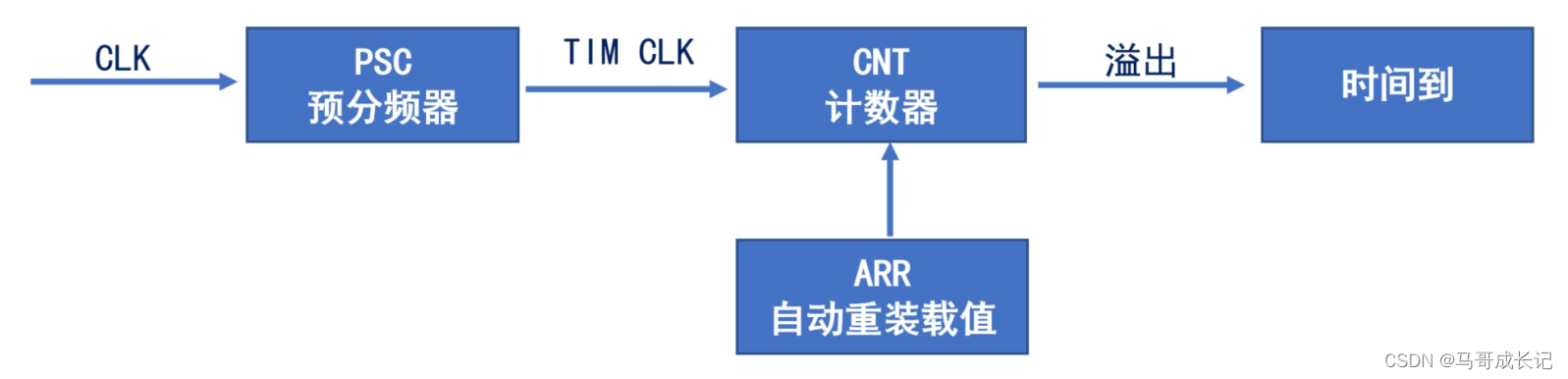

2. 定时器工作原理：

  使用精准的时基，通过硬件的方式，实现定时器功能。定时器核心就是计数器。

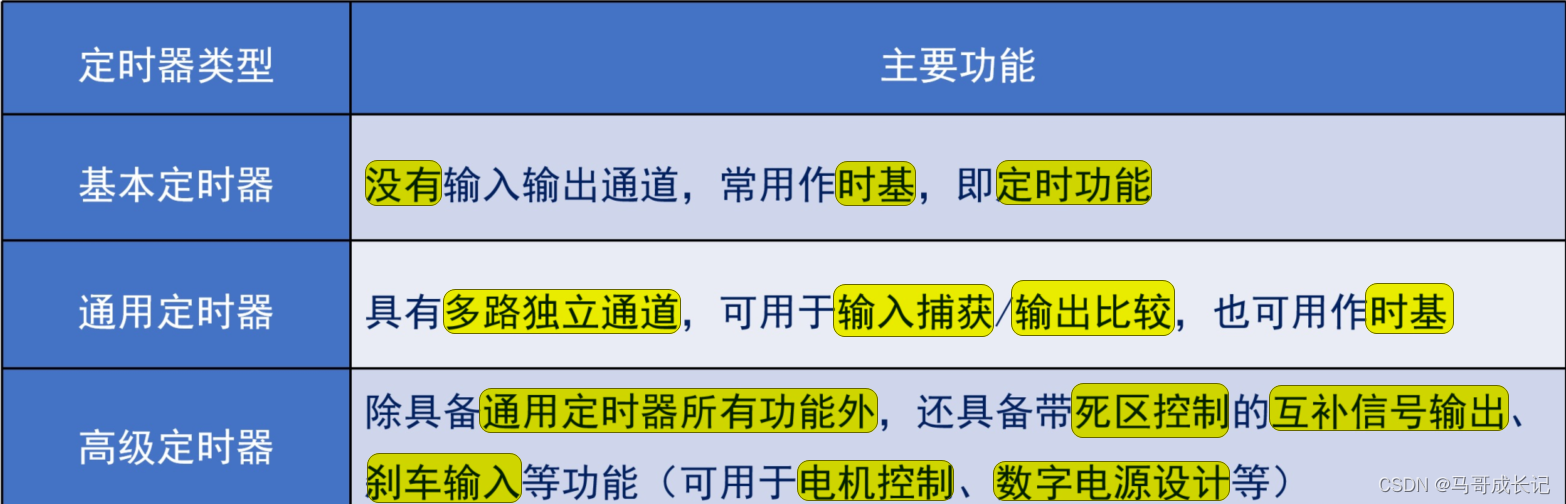

1.3定时器的分类

• 基本定时器（TIM6~TIM7），STM32单片机内部数量少，也用得少。
• 通用定时器（TIM2~TIM5），STM32单片机内部数量多，用得也多。
• 高级定时器（TIM1和TIM8），STM32单片机内部数量少，也用得少。

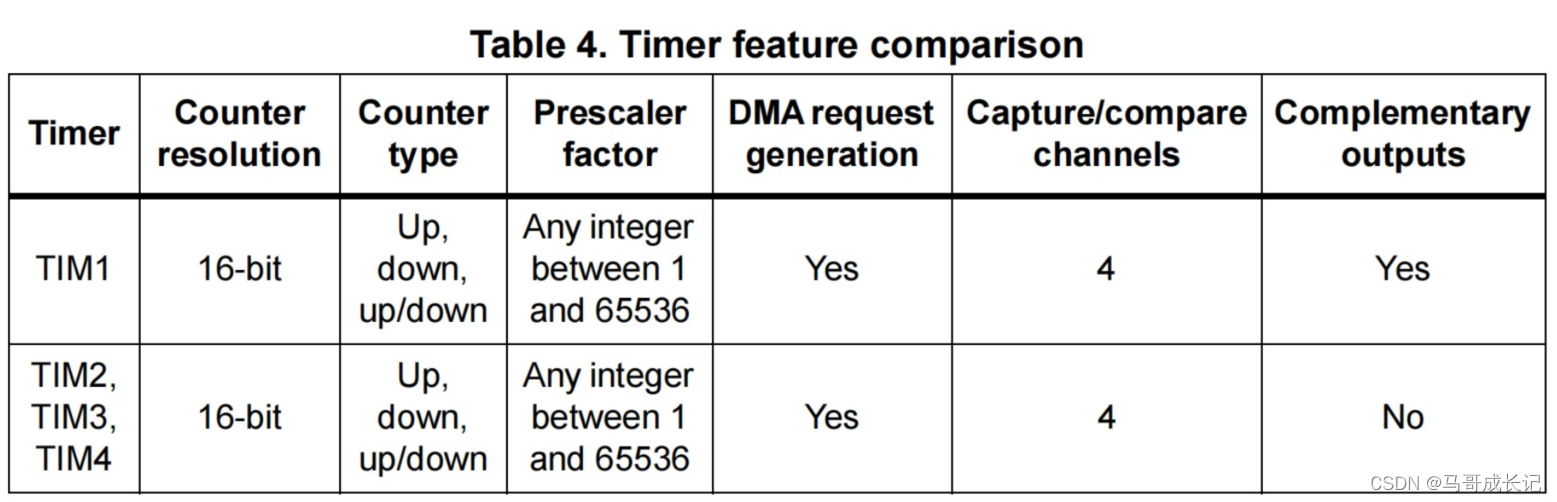

1.4 STM32F103C8T6定时器资源

1.5通用定时器介绍

1. 16 位向上、向下、向上/向下自动装载计数器（TIMx_CNT）。
2. 16 位可编程(可以实时修改)预分频器(TIMx_PSC)，计数器时钟频率的分频系数为 1～65535 之间的
   任意数值。
3. 4 个独立通道（TIMx_CH1~4），这些通道可以用来作为：
   A．输入捕获
   B．输出比较
   C．PWM 生成(边缘或中间对齐模式)
   D．单脉冲模式输出
4. 可使用外部信号（TIMx_ETR）控制定时器和定时器互连（可以用 1 个定时器控制另外一个定时器）
   的同步电路。
5. 如下事件发生时产生中断/DMA：
   A．更新：计数器向上溢出/向下溢出，计数器初始化(通过软件或者内部/外部触发)
   B．触发事件(计数器启动、停止、初始化或者由内部/外部触发计数)
   C．输入捕获
   D．输出比较
   E．支持针对定位的增量(正交)编码器和霍尔传感器电路
   F．触发输入作为外部时钟或者按周期的电流管理

2.定时器介绍2

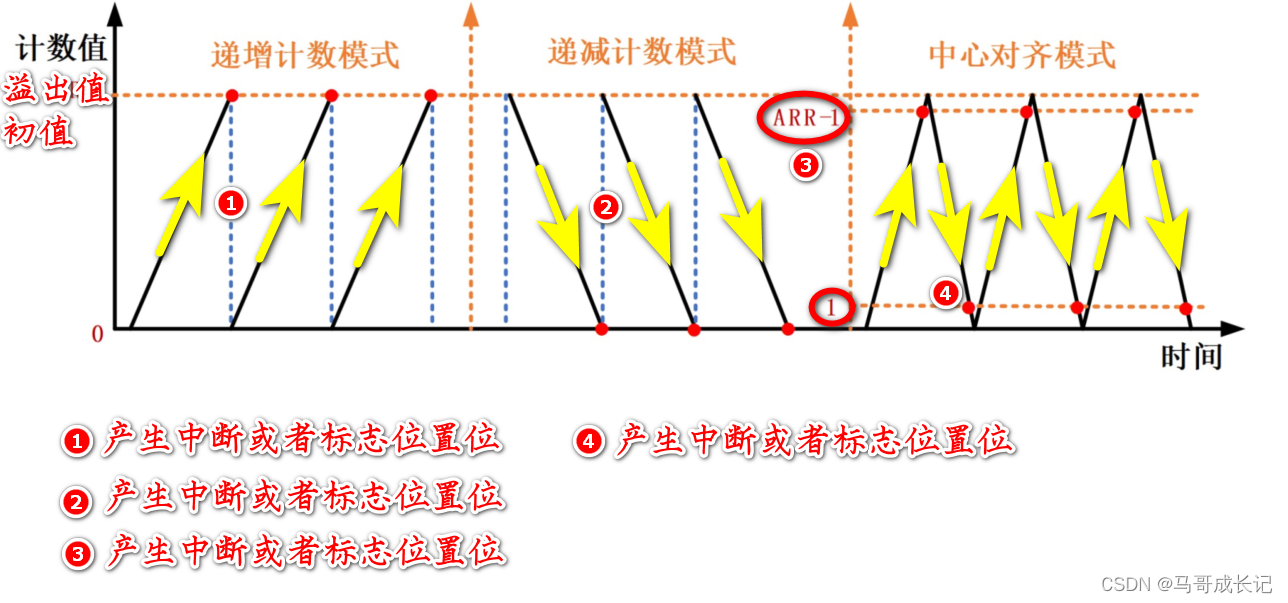

2.1定时器计数模式

计数模式	计数溢出值	计数重装值
向上计数	CNT = ARR	CNT = 0
向下计数	CNT = 0	CNT = ARR
中心对齐计数	CNT = ARR - 1	CNT = ARR
	CNT = 1	CNT = 0

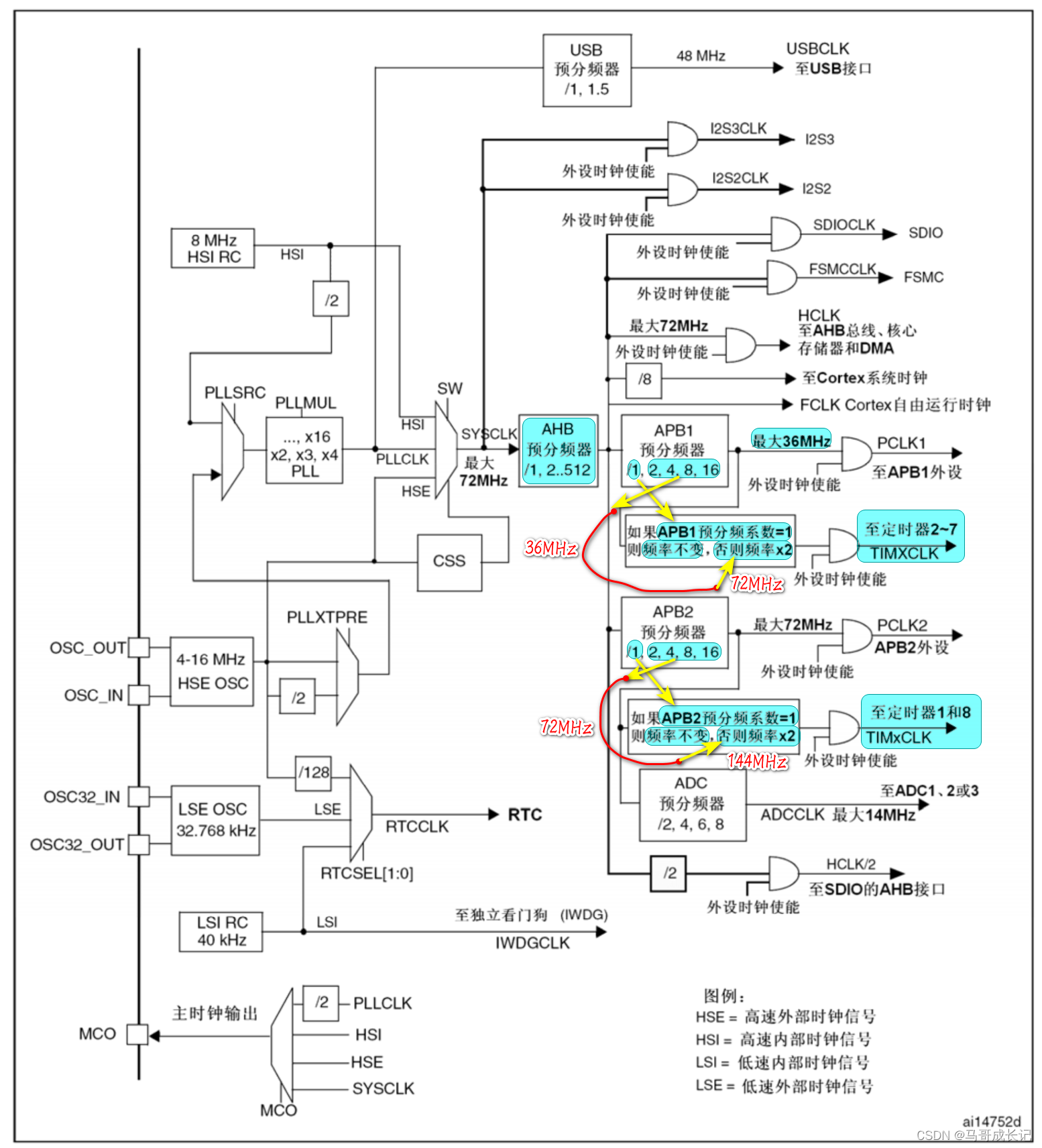

2.2定时器时钟源

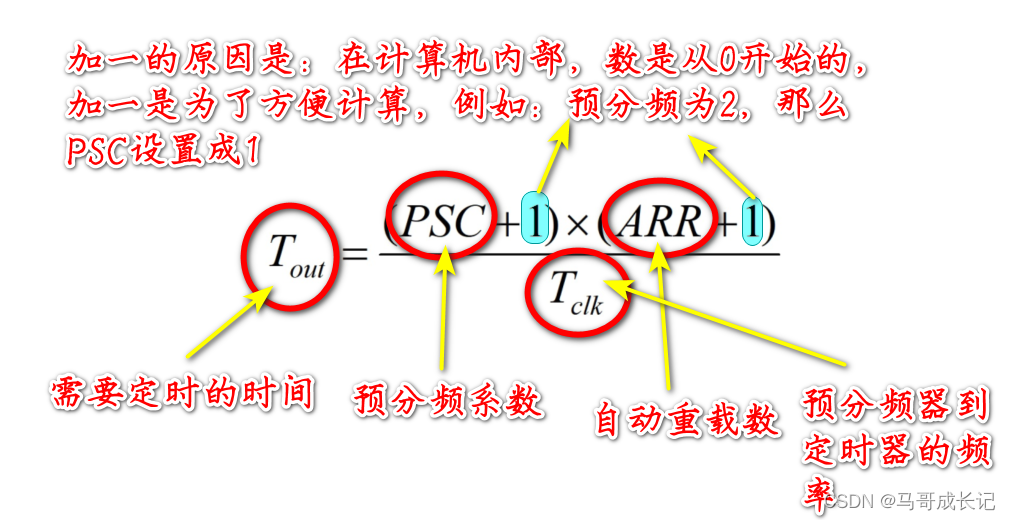

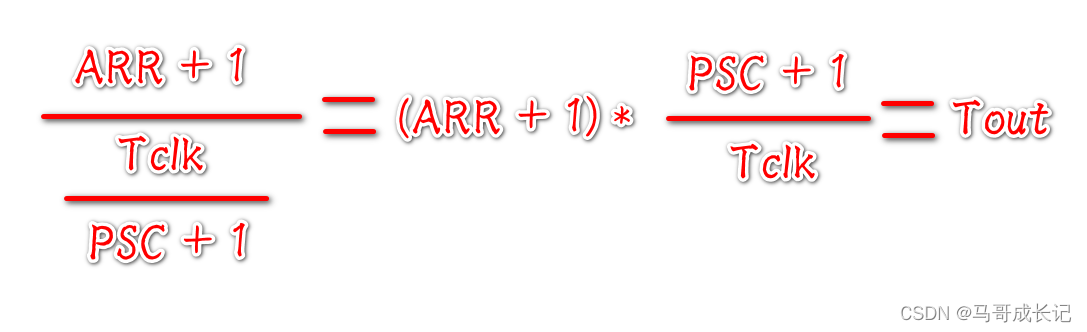

2.3定时器溢出计算公式：

  例如，要定时500ms，则：PSC=7199，ARR=4999，Tclk=72M

3.使用定时器中断点亮LED灯

3.1实验需求

  使用定时器中断方法，每500ms翻转一次LED1和LED2的状态

3.2配置工程

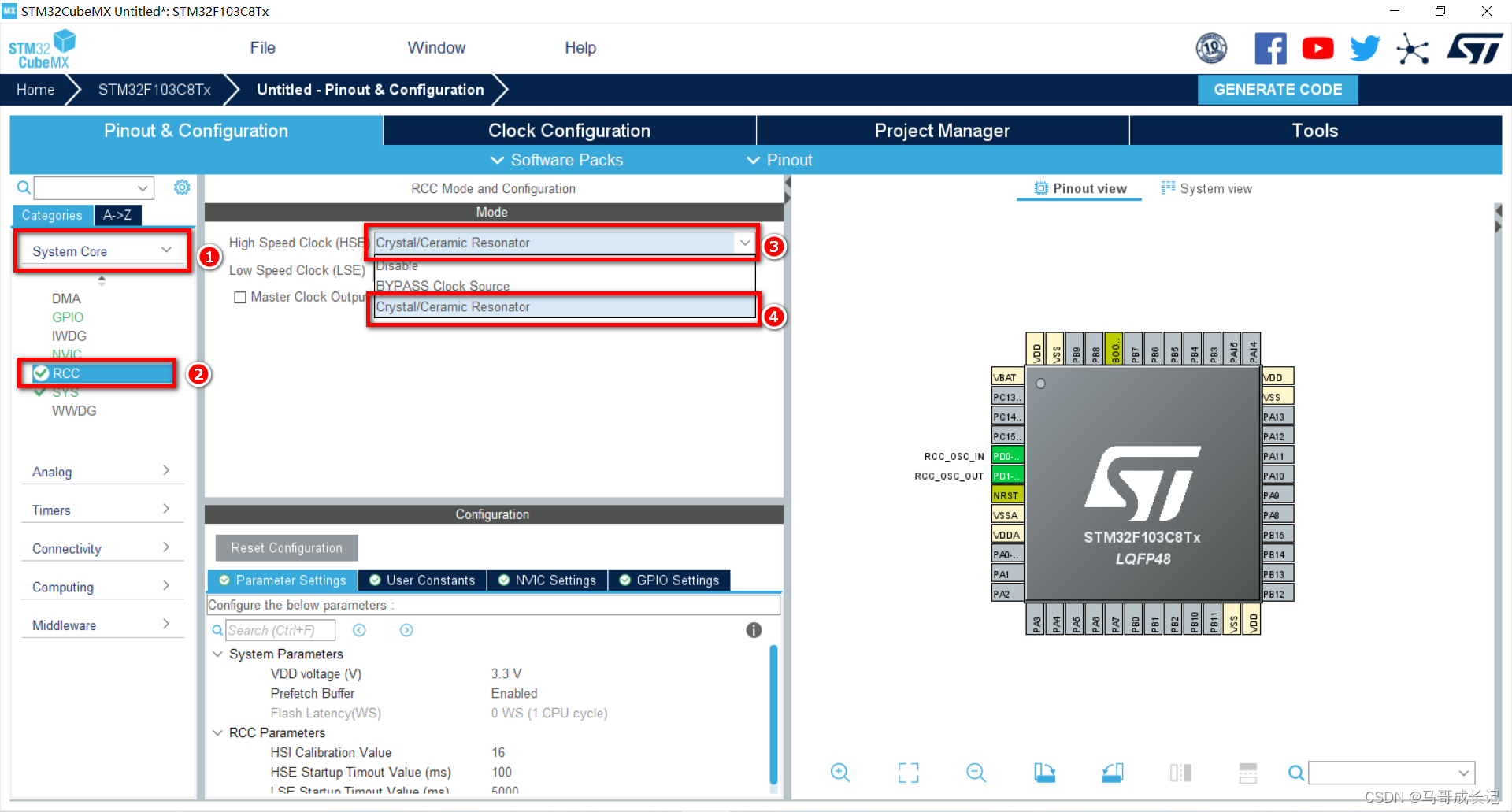

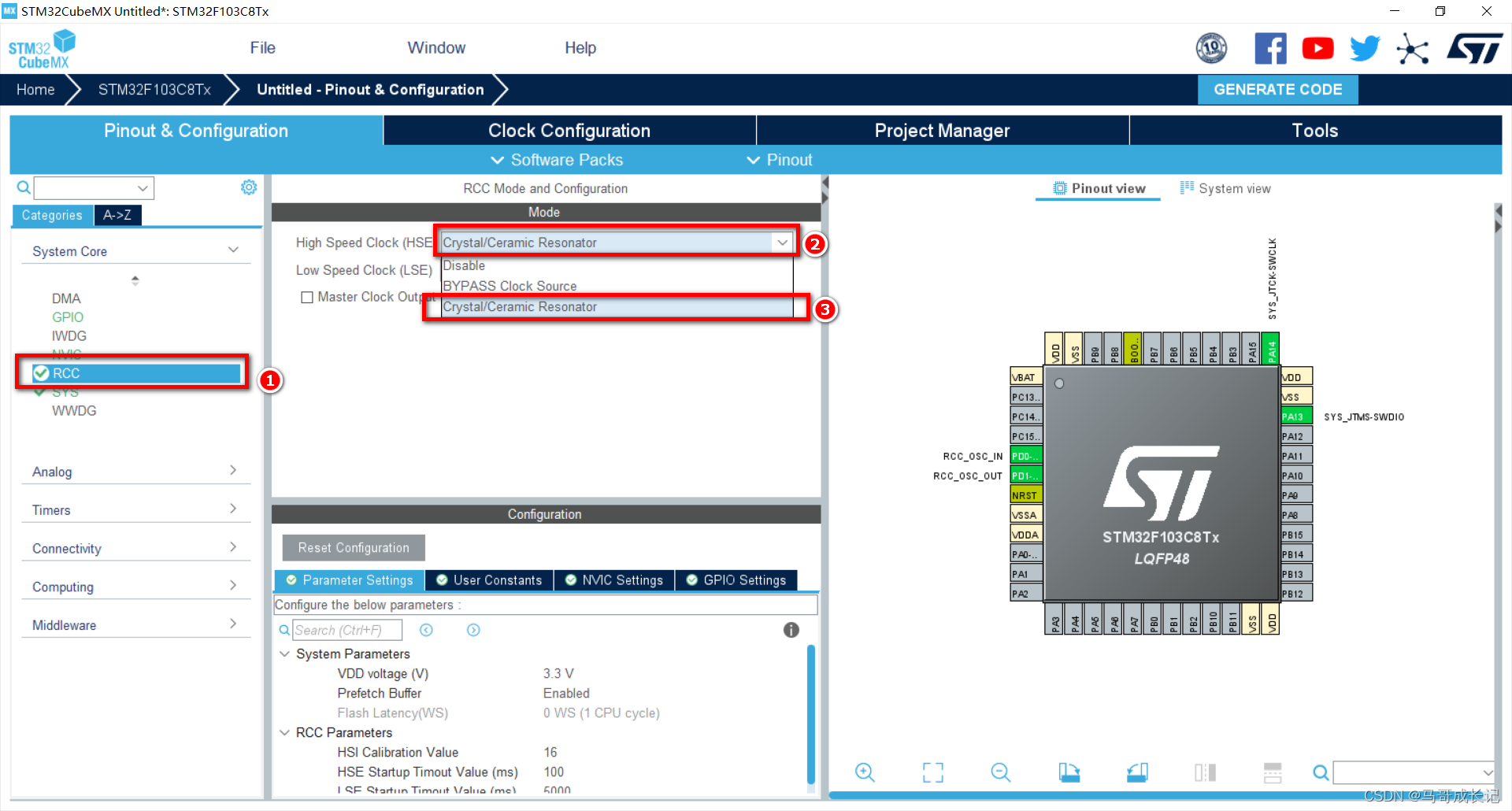

1. 配置RCC，如下步骤

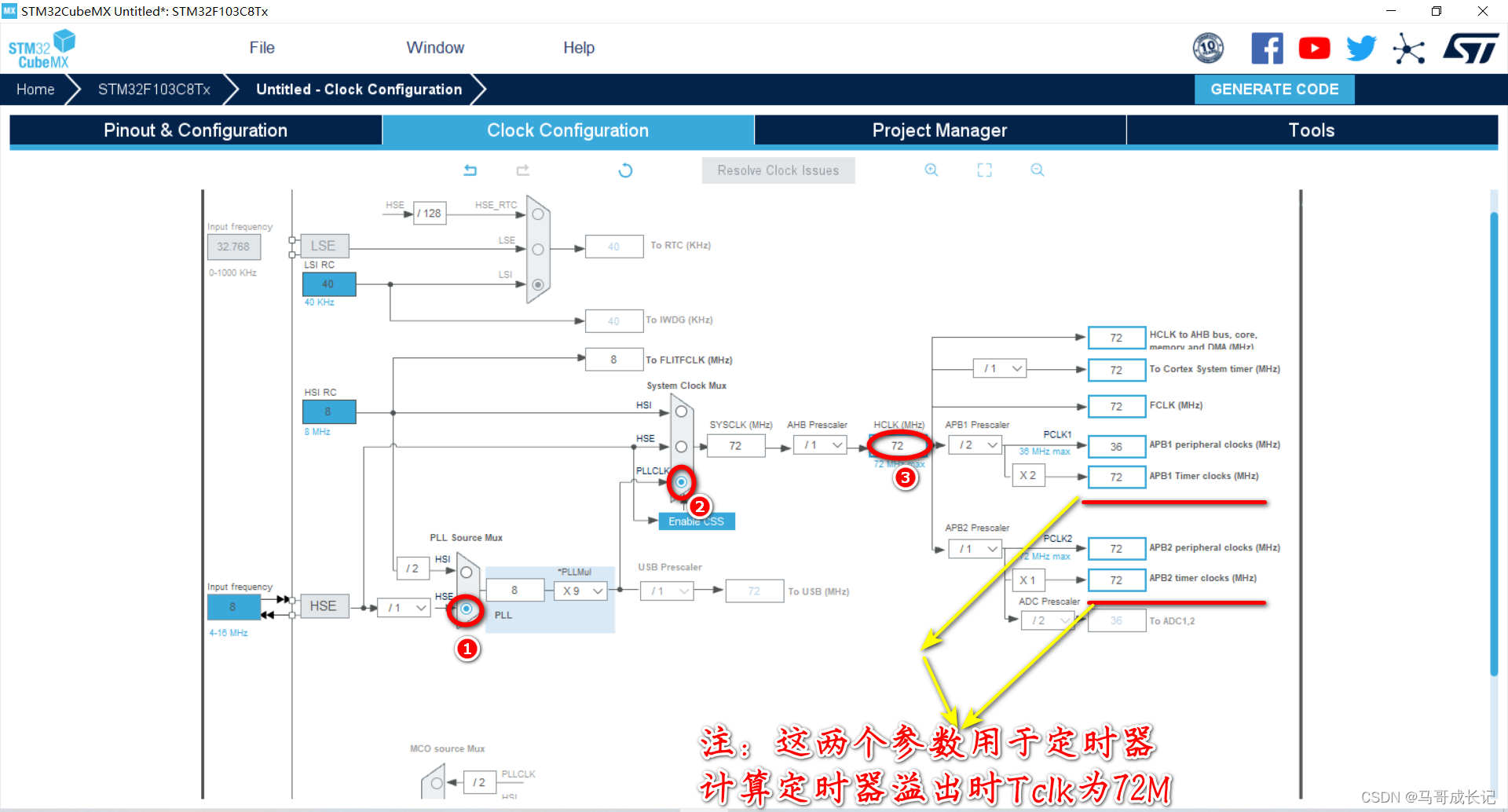

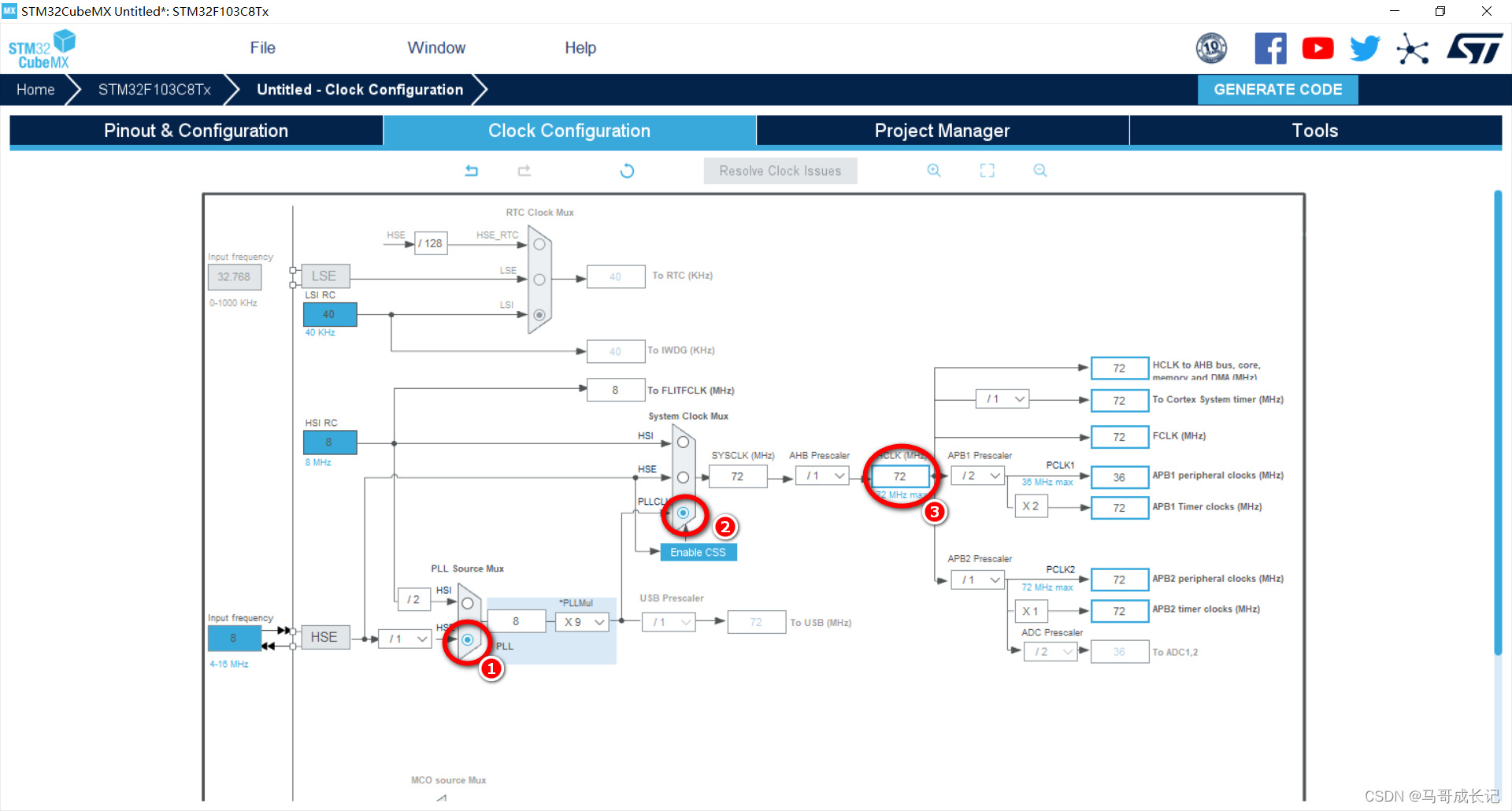

2. 配置时序框图，如下图步骤。

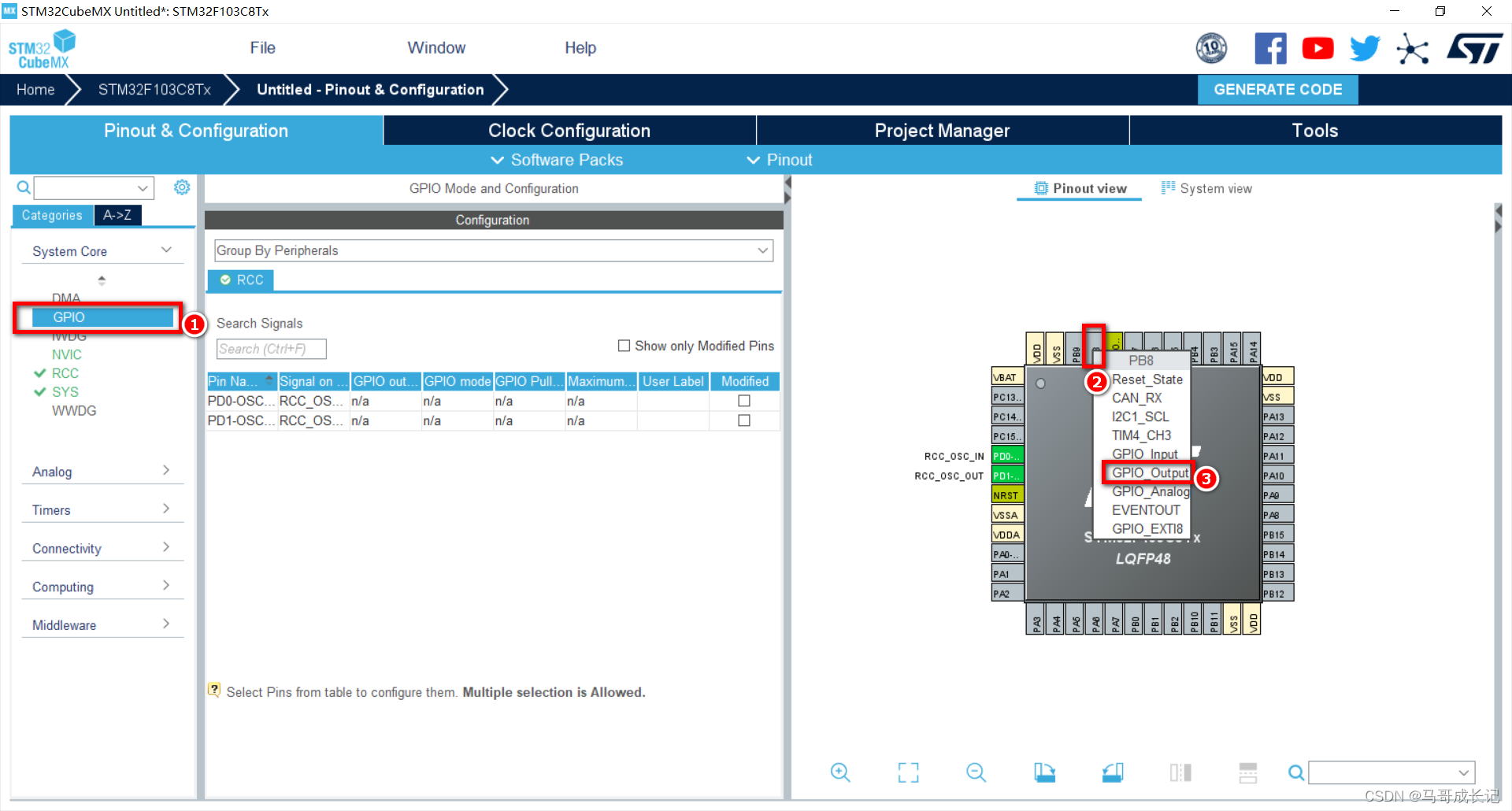

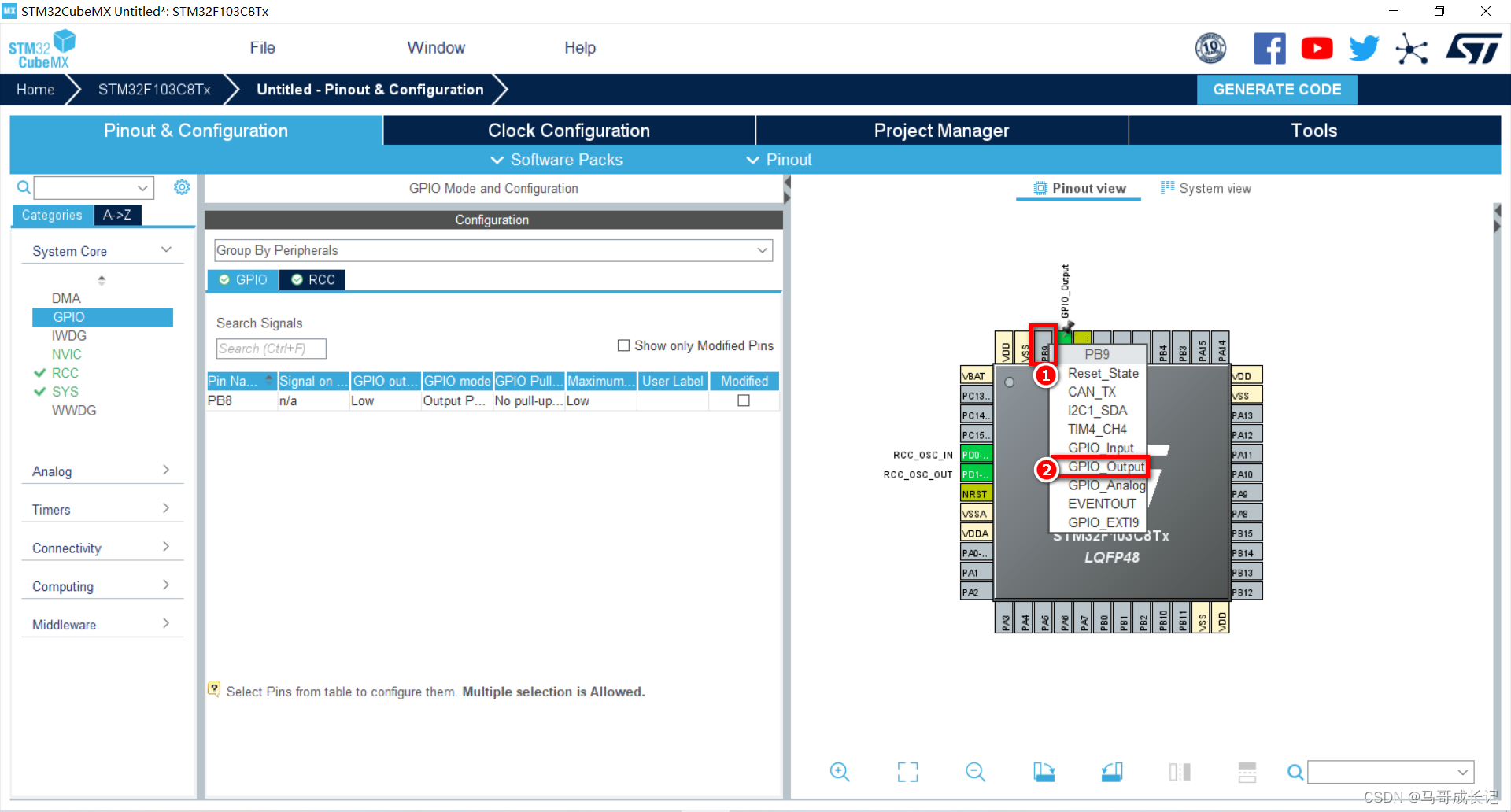

3. 配置GPIO口，如下图步骤。

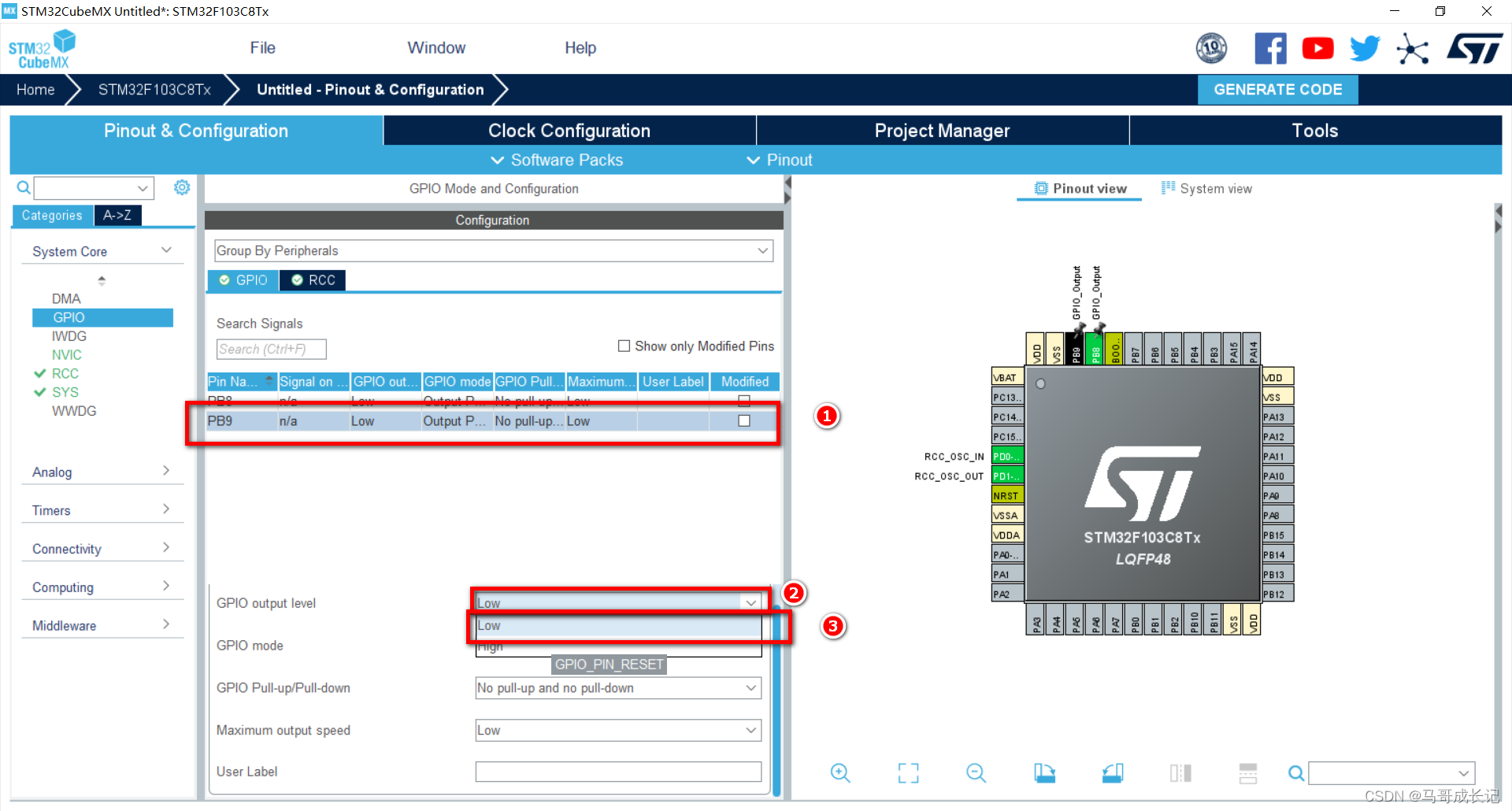

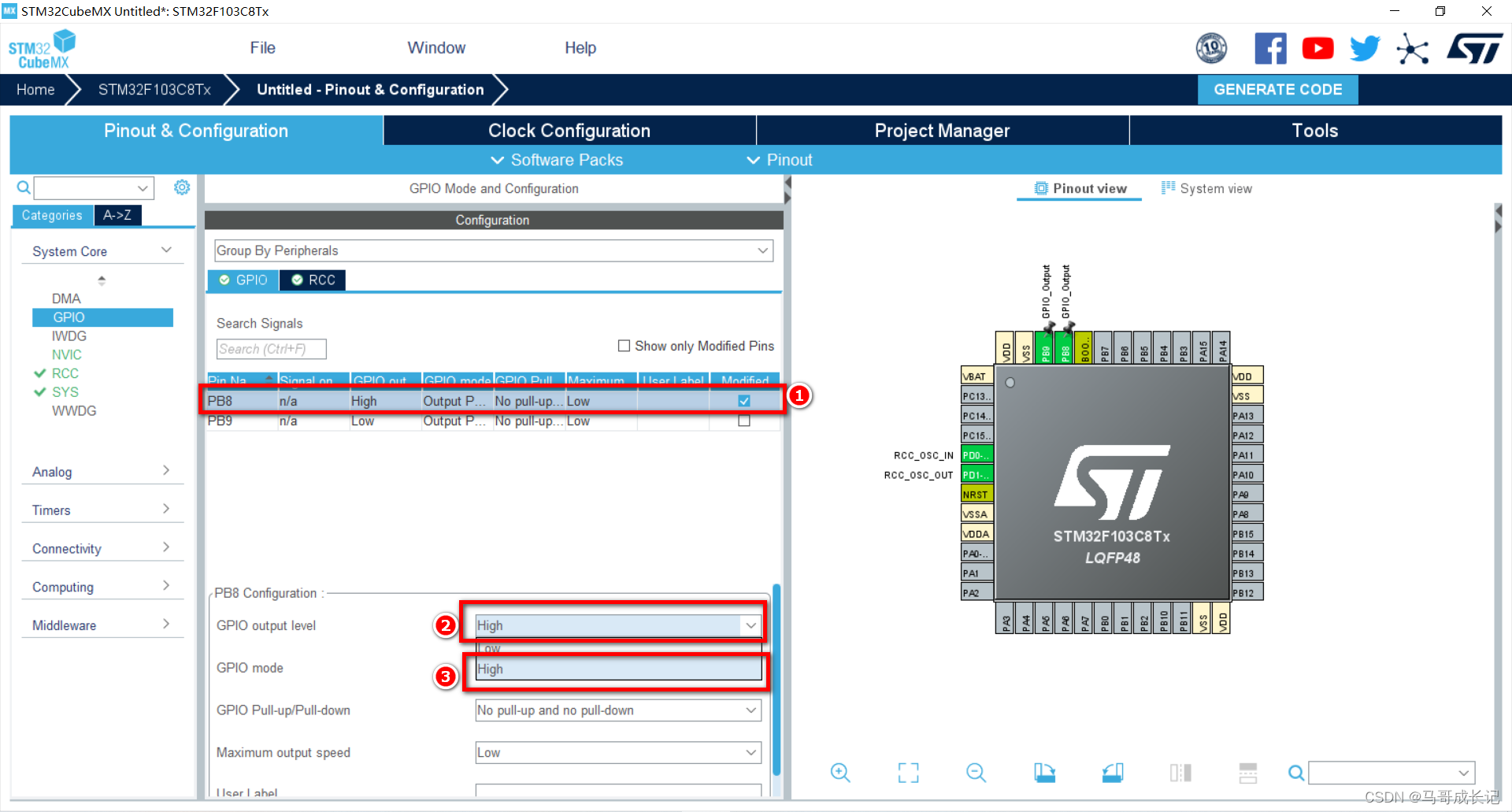

4. 将配置PB8默认输出高电平，PB9默认输出低电平。实现LED1默认关闭，LED2默认打开。

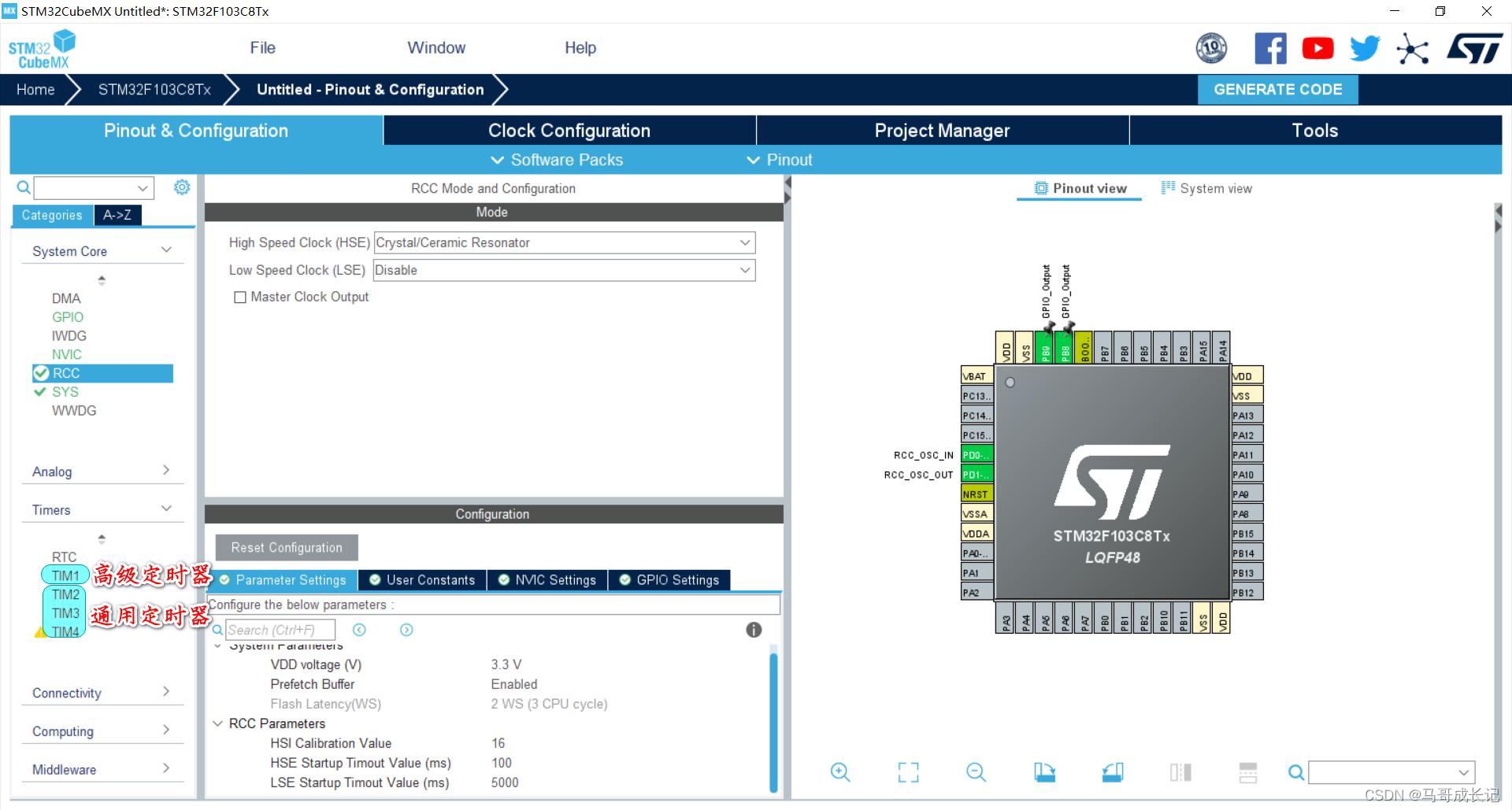

5. 定时器介绍，如下图。

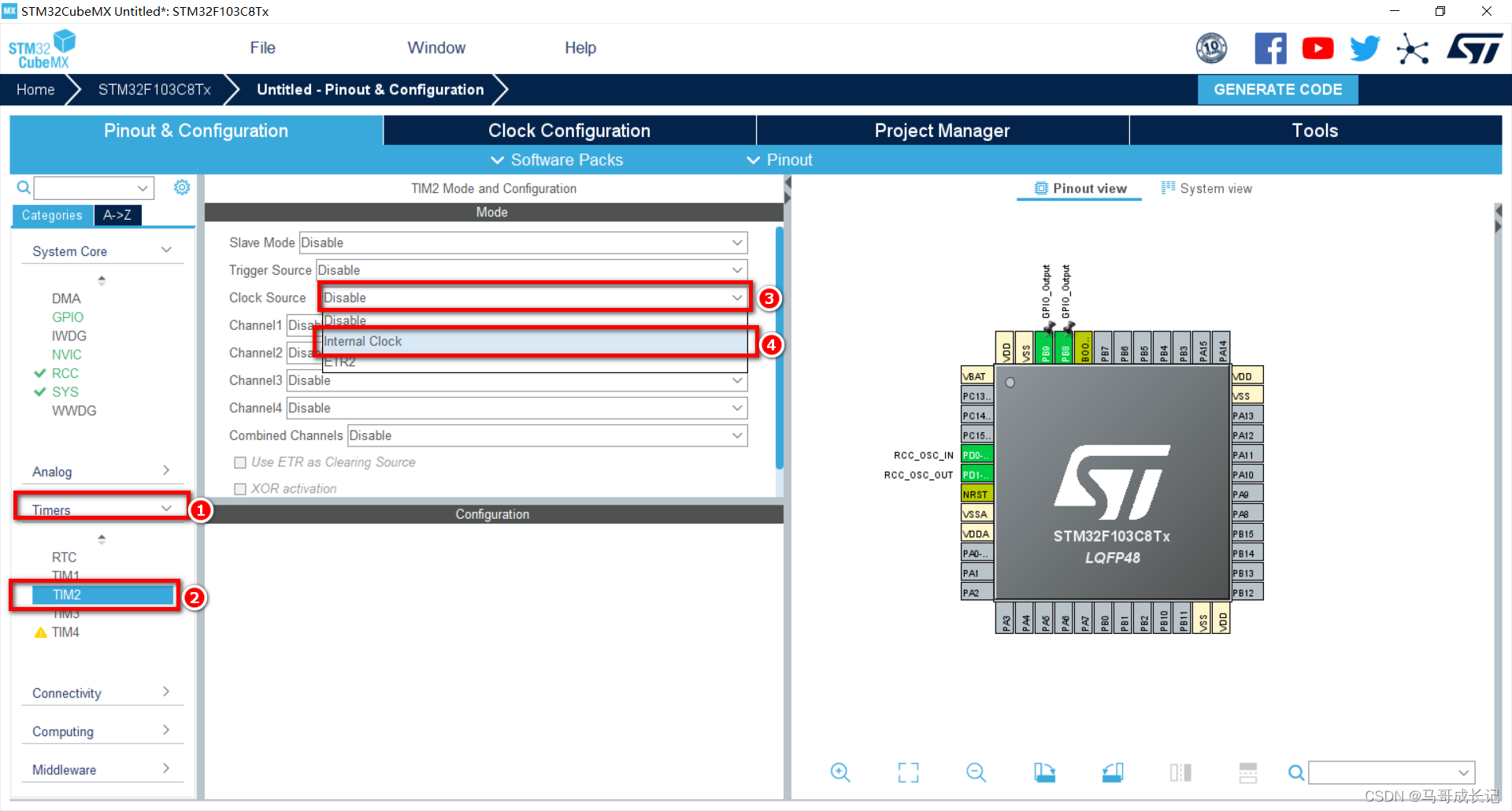

6. 配置定时器2，如下图步骤。

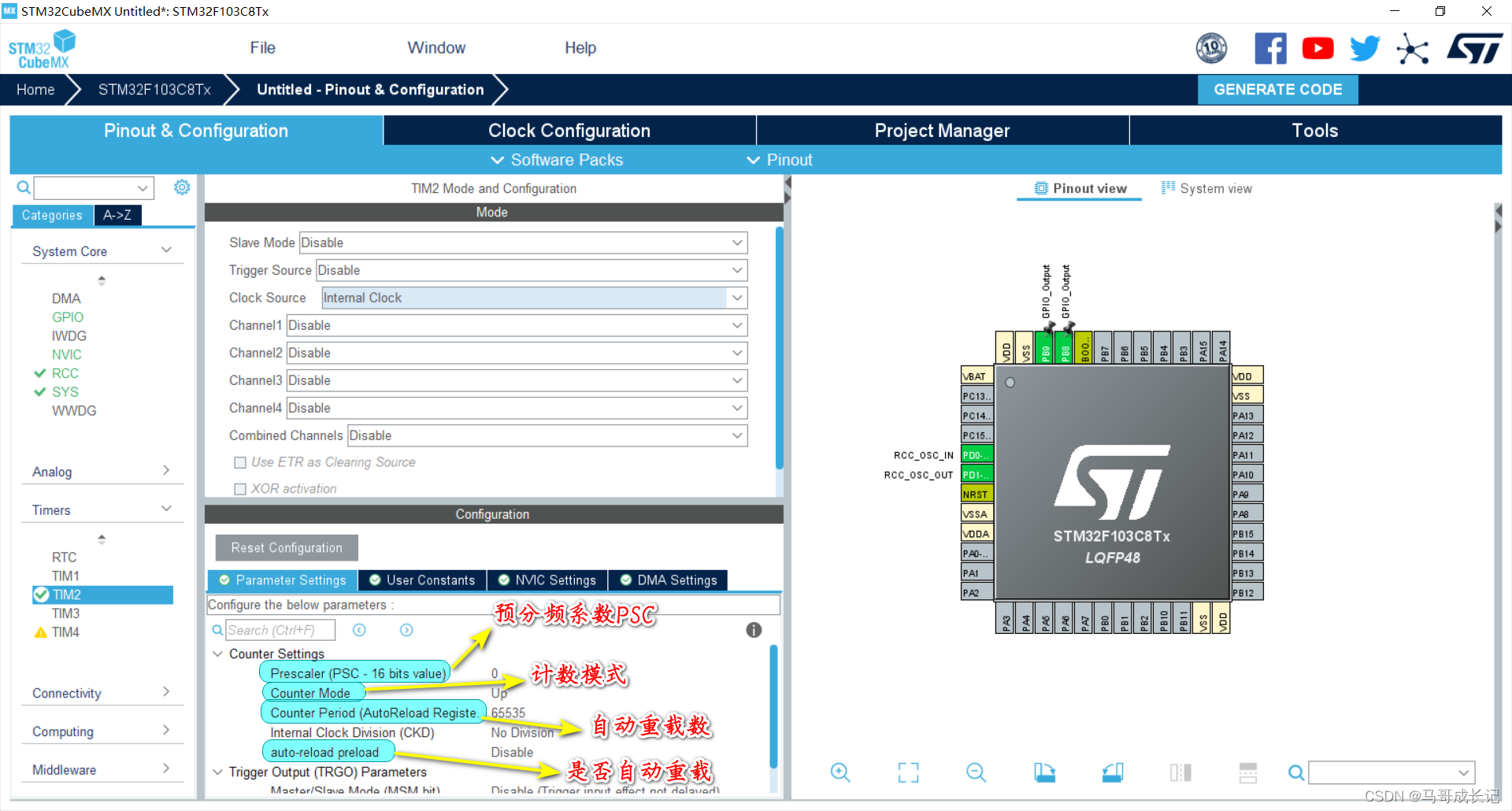

7. 定时器溢出参数介绍。

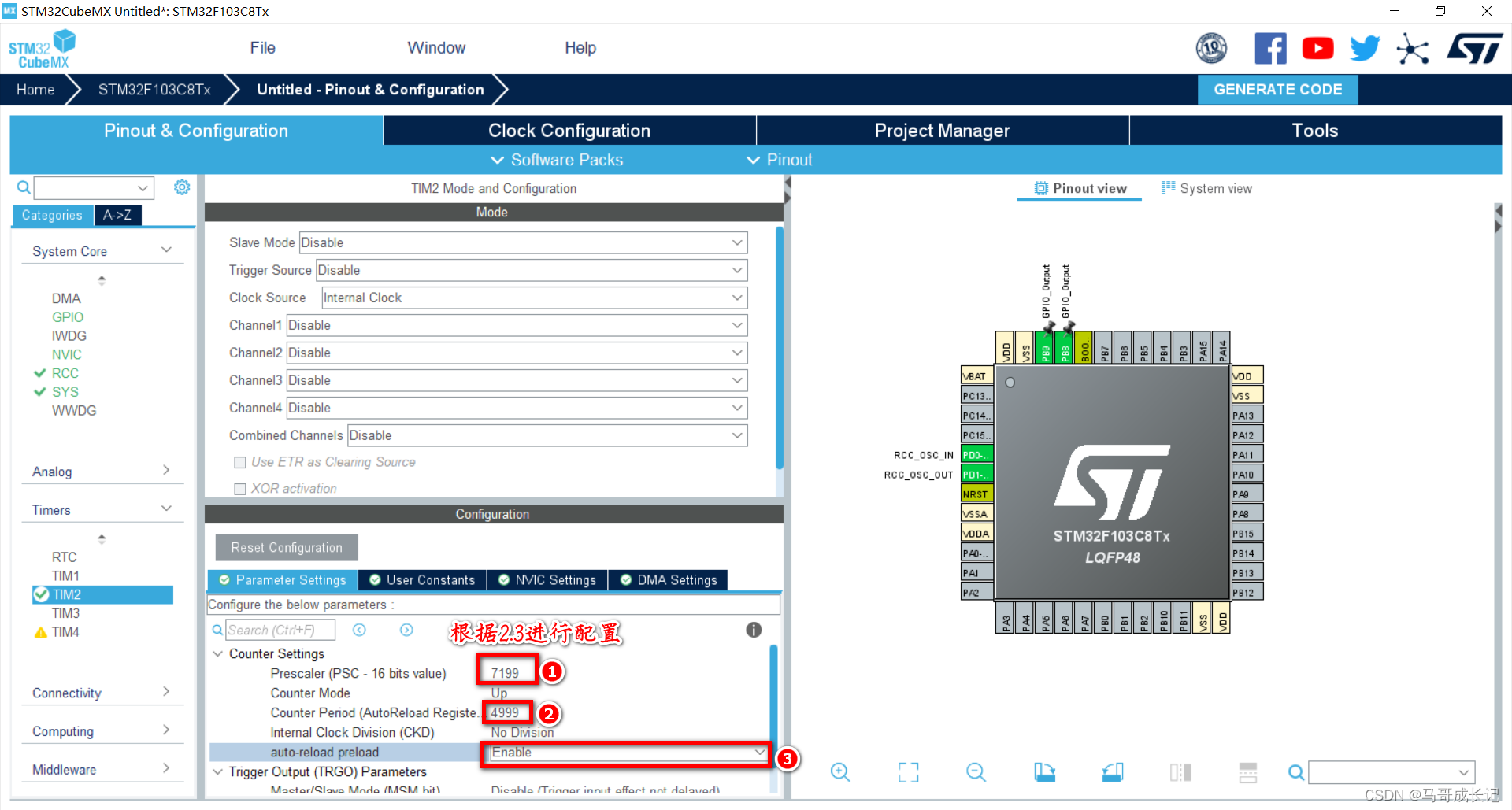

8. 配置定时器溢出参数，如下图步骤。

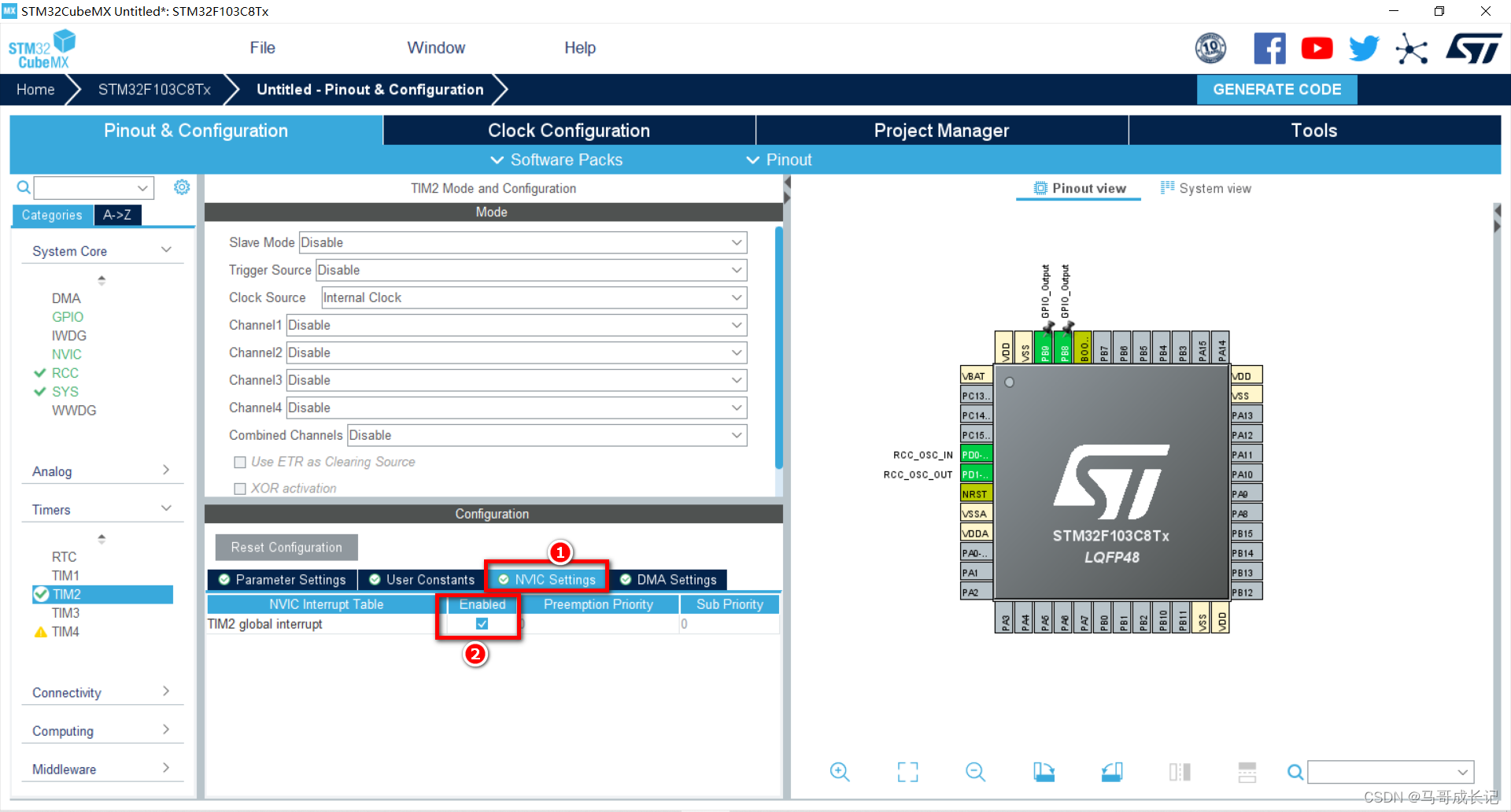

9. 打开定时器中断，如下图步骤。

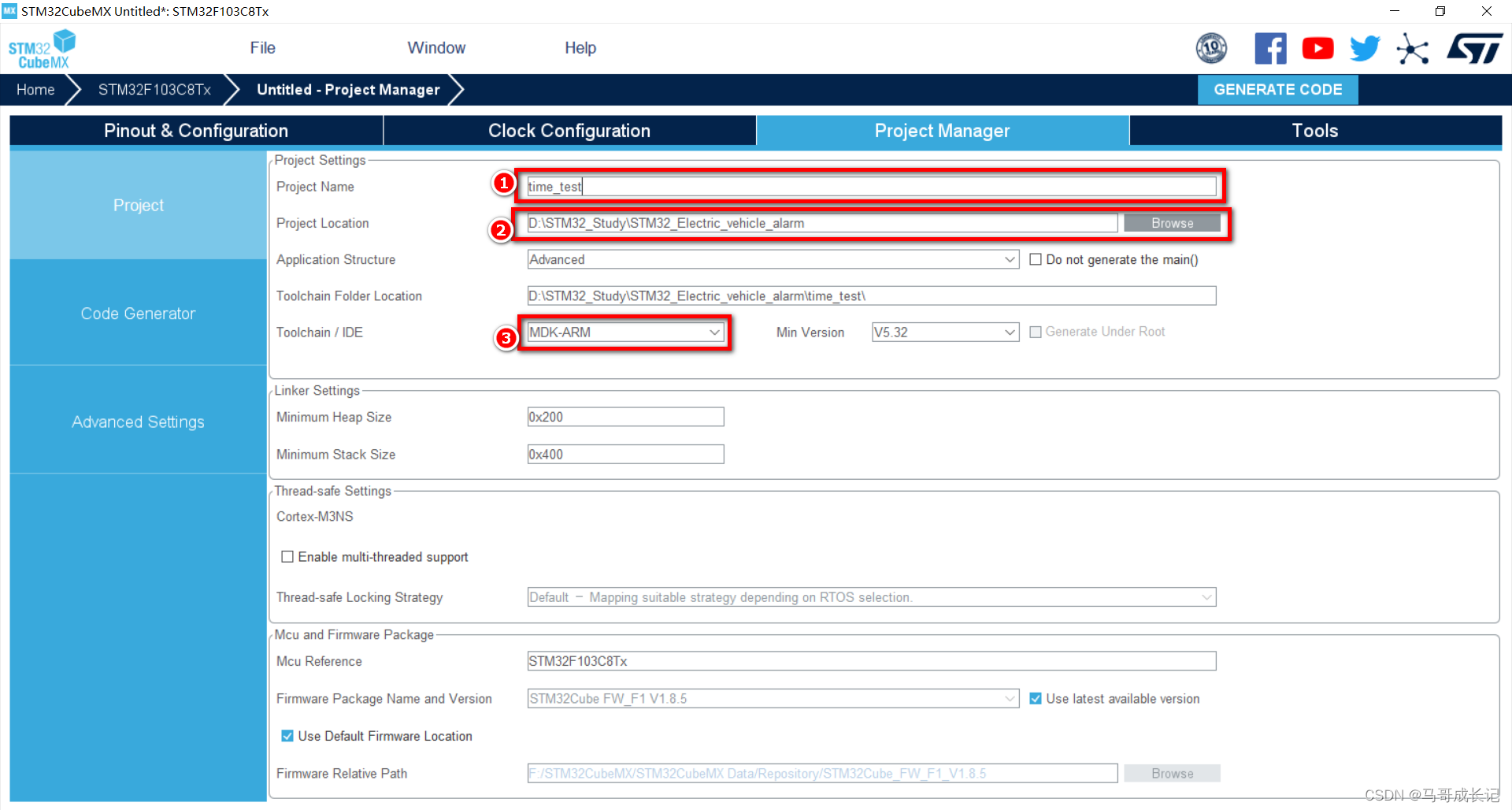

10. 配置工程基本信息，如下图步骤。

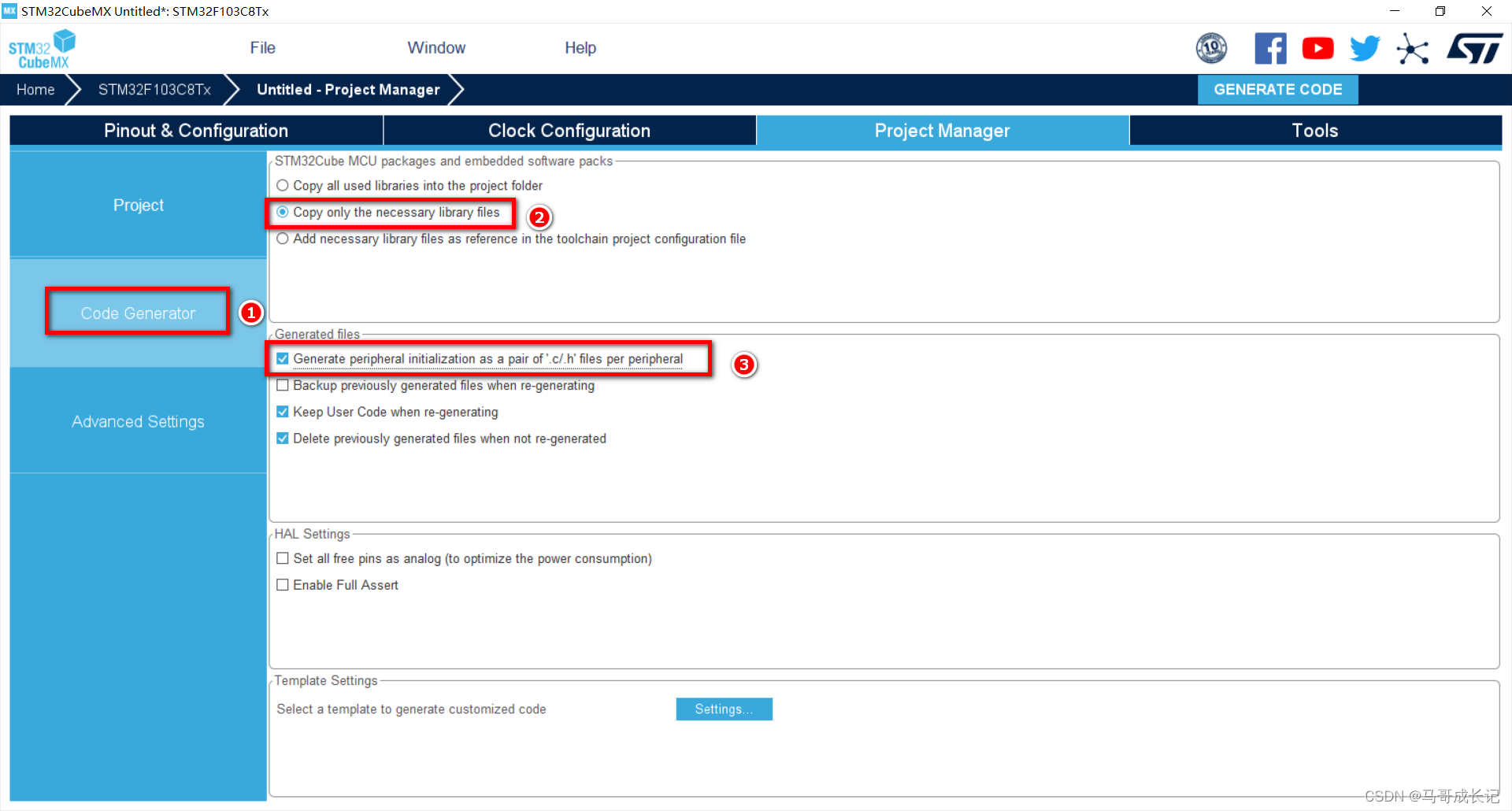

11. 配置生成工程必要文件，如下图步骤。

12. 生成工程，如下图步骤。

3.3编程实现实验需求

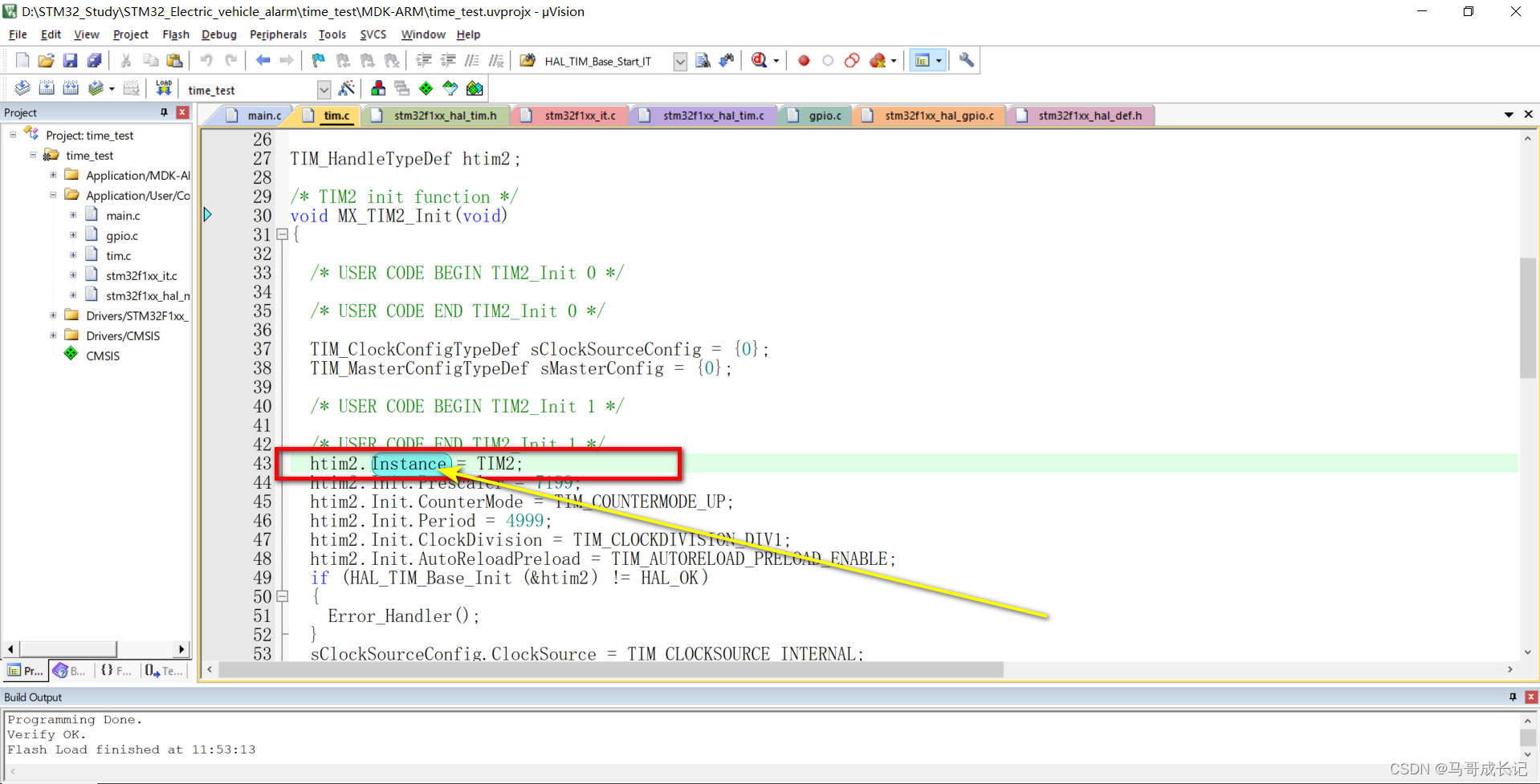

1. 找到MX_TIM2_Init();函数体，确认htim2中什么元素接收定时器模式。

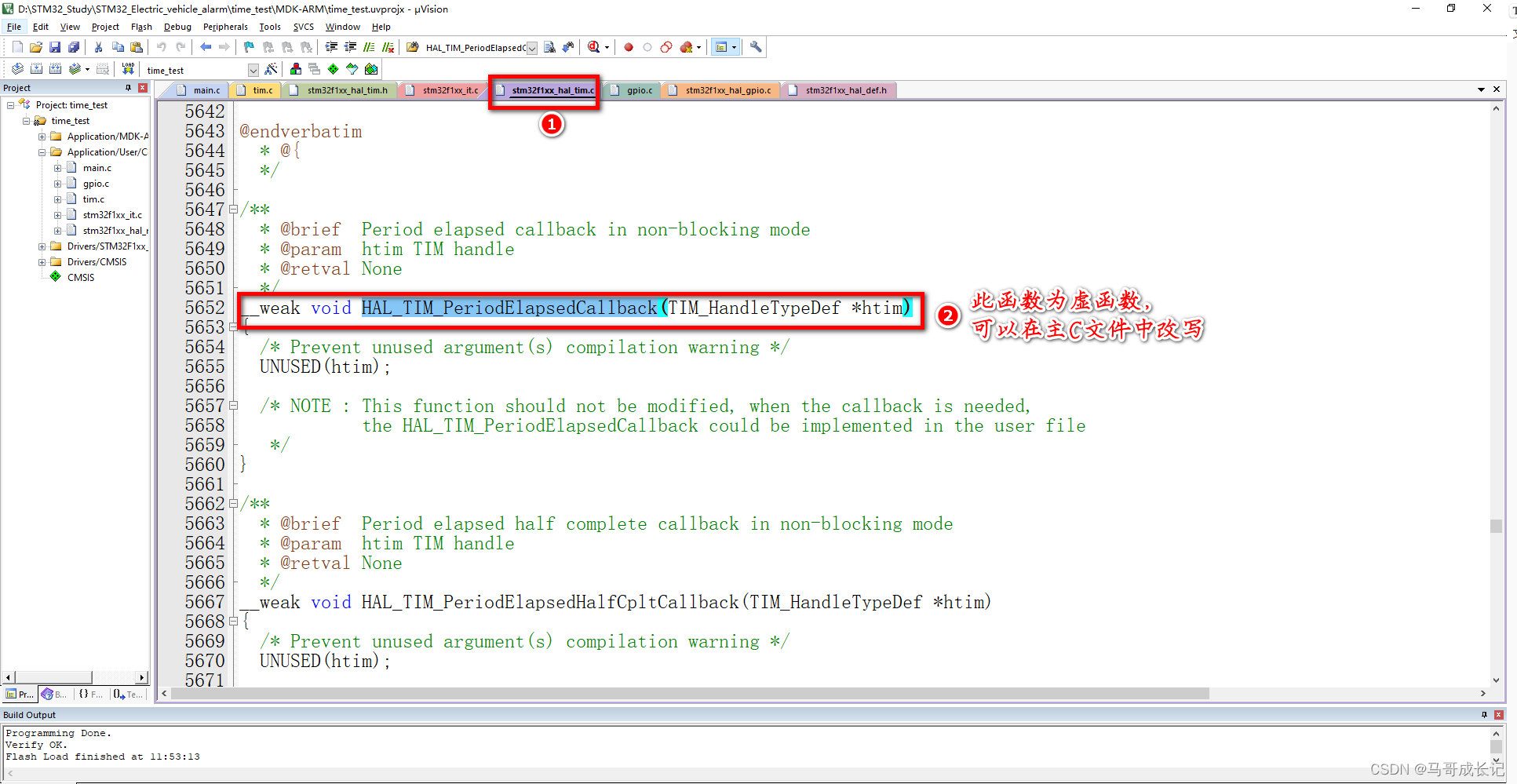

2. 找到定时器中断服务函数，实现每隔0.5秒亮灭LED灯

3. 修改定时器中断服务函数，实现每隔0.5秒亮灭LED灯。
   • 修改思路看代码注释
   • 定时器中断服务函数代码

//发生定时器中断，立马进入定时器中断服务函数
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
//一根定时器中断线上有很多中断源
	//检测定时器2中断源
	if(htim->Instance == TIM2)
	{
		//检测到定时器2中断源后进行LED1和LED2状态的翻转
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_8);
		HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_9);
	}
}

4. 在主函数中调用启动定时器函数

HAL_TIM_Base_Start_IT(&htim2);

4.PWM概述

4.1 STM32F103C8T6 PWM资源

• 高级定时器（TIM1）：7路
• 通用定时器（TIM2~TIM4）；各4路

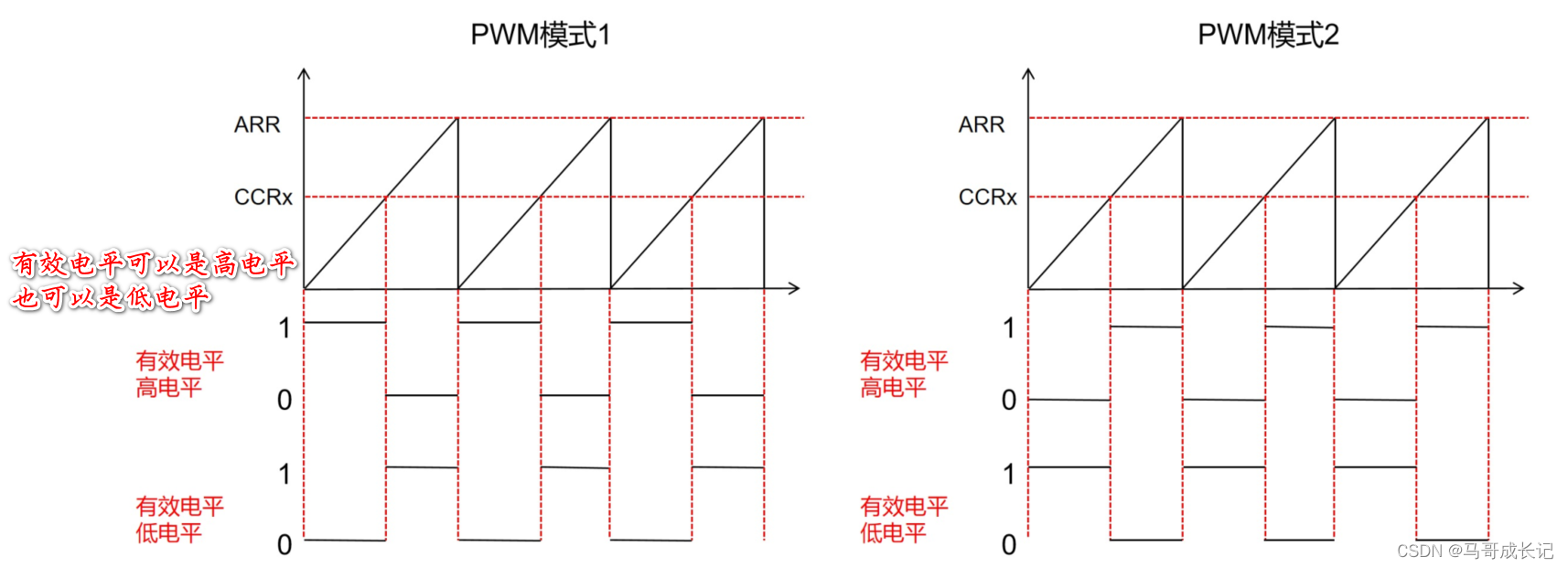

4.2 PWM输出模式

1. PWM模式1：在向上计数时，一旦 CNT < CCRx 时输出为有效电平，否则为无效电平； 在向下计数时，一旦 CNT > CCRx 时输出为无效电平，否则为有效电平。
2. PWM模式2：在向上计数时，一旦 CNT < CCRx 时输出为无效电平，否则为有效电平； 在向下计数时，一旦 CNT > CCRx 时输出为有效电平，否则为无效电平。

4.3 PWM周期与频率

4.4 PWM占空比

  由TIMx_CCRx寄存器决定。

5. PWM实现呼吸灯效果

5.1实验需求

  使用PWM点亮LED1和LED2实现交叉呼吸灯效果

5.2实验原理

1. LED灯越来越亮和越来越暗的原理是：由不同的占空比决定。
2. 使用公式计算周期和频率：例如2KHz，则：PSC=71，ARR=499

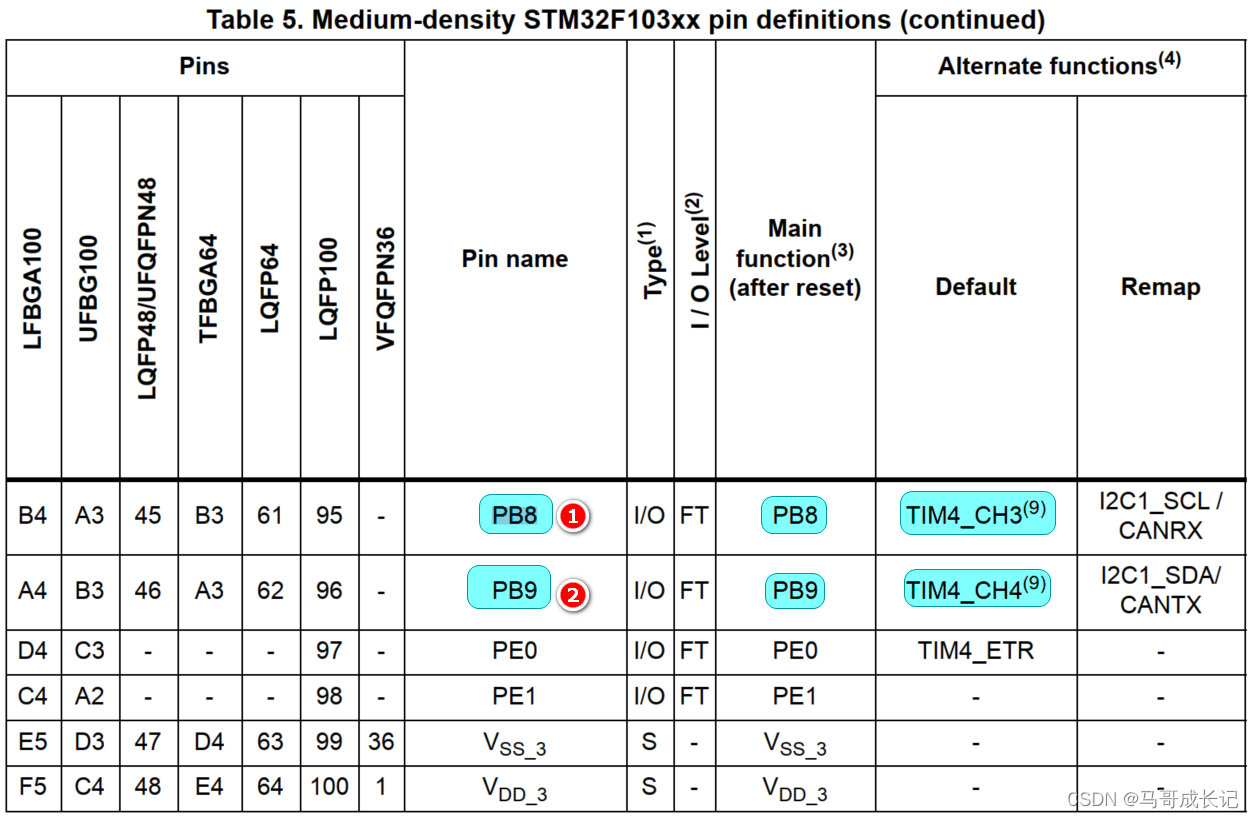

3. LED1连接到定时器4的3通道，LED2连接到定时器4的4通道。参考手册内容

5.3配置工程

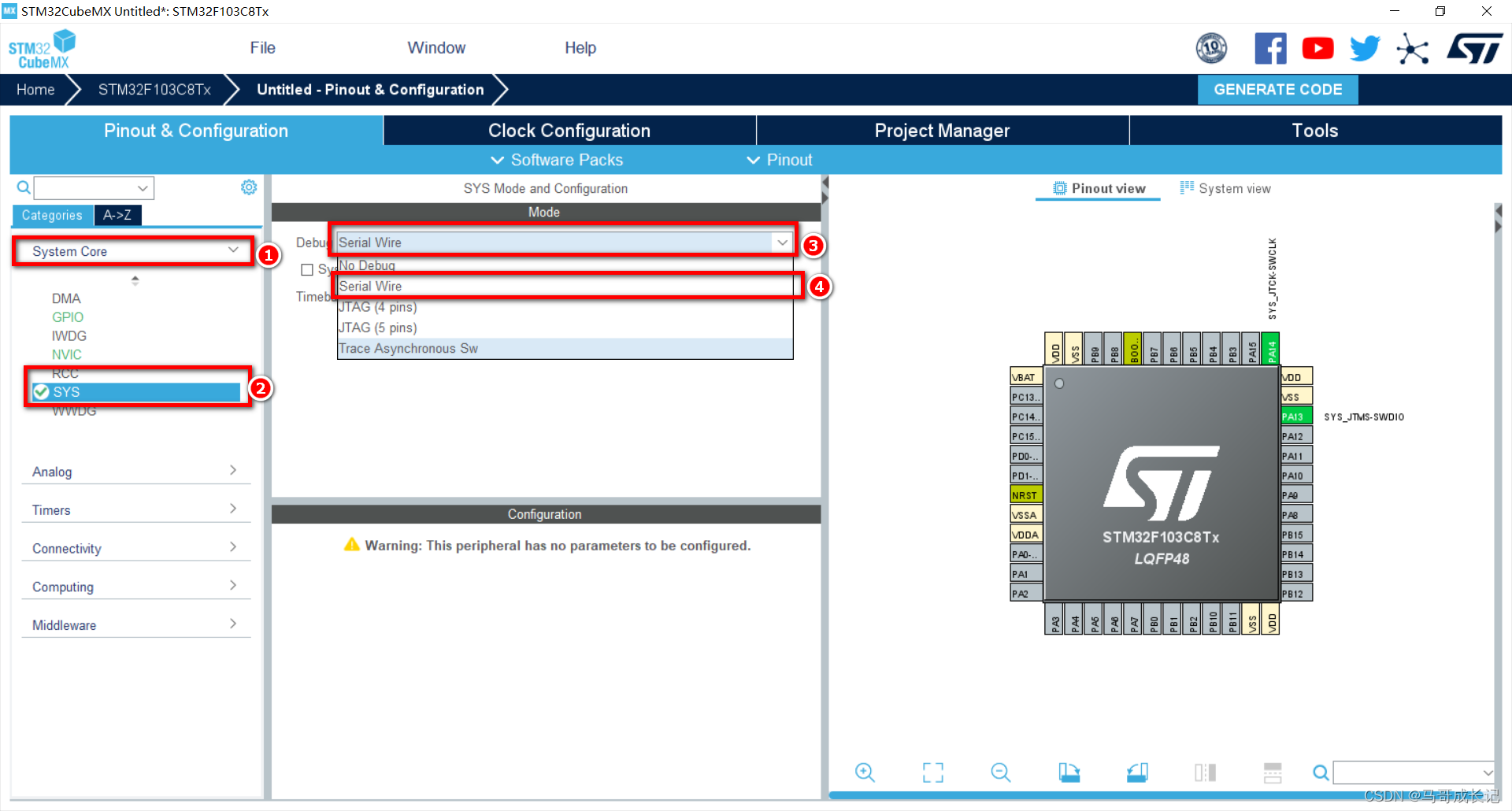

1. 配置SYS，如下图步骤。

2. 配置RCC，如下图步骤。

3. 配置时序框图，如下图步骤。

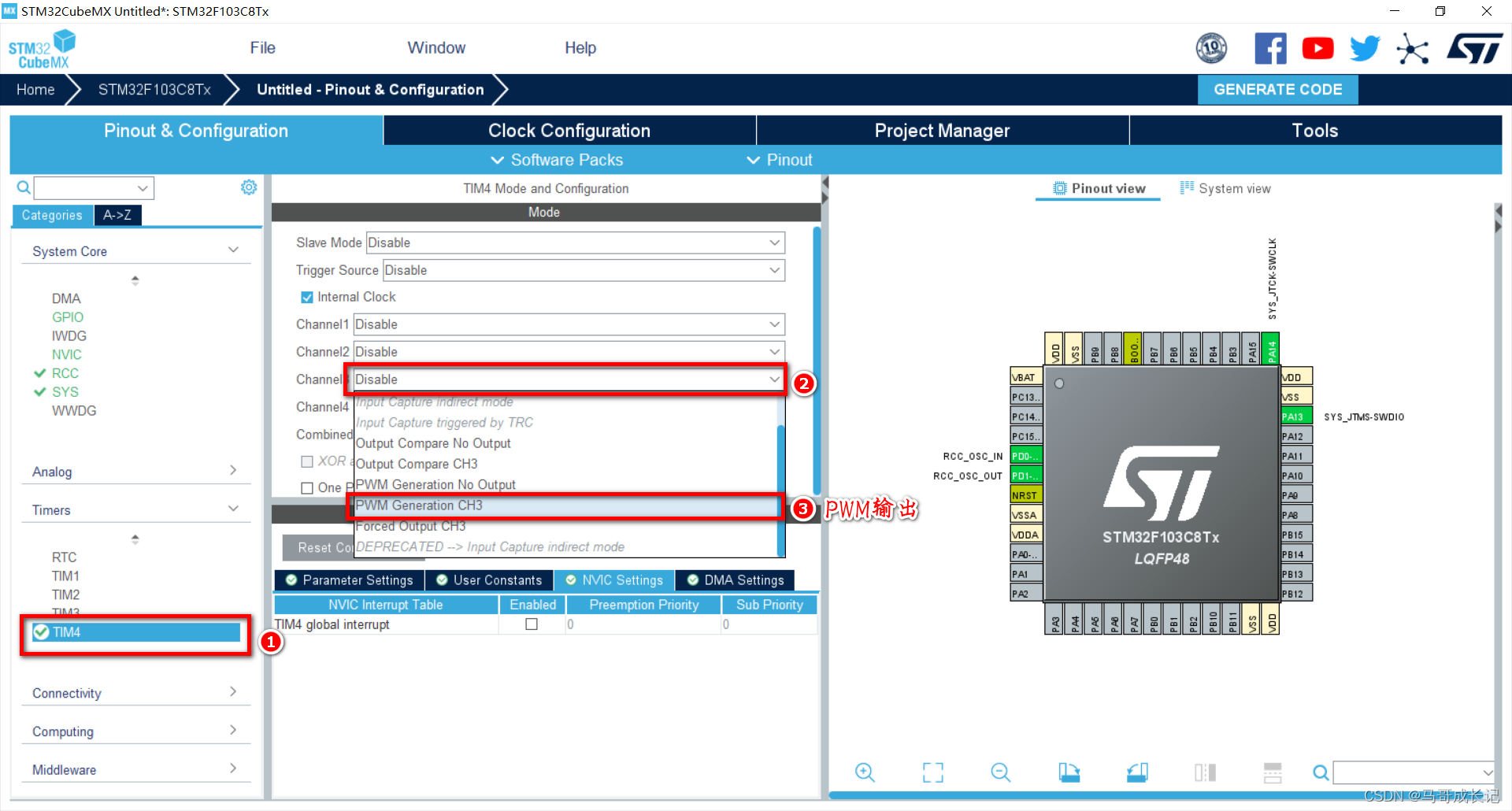

4. 配置LED1相应引脚输出PWM波，如下图步骤。

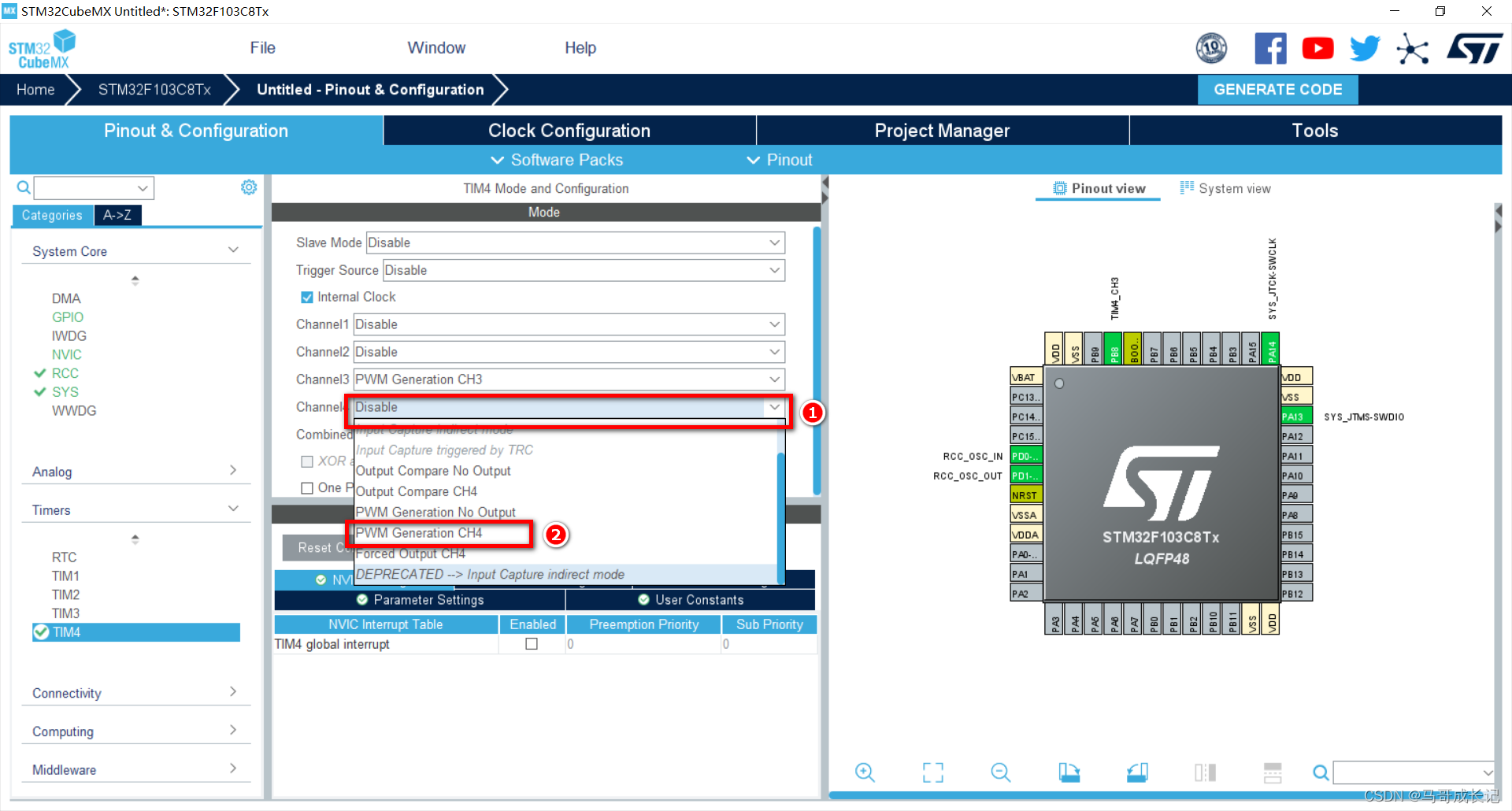

5. 配置LED2相应引脚输出PWM波，如下图步骤。

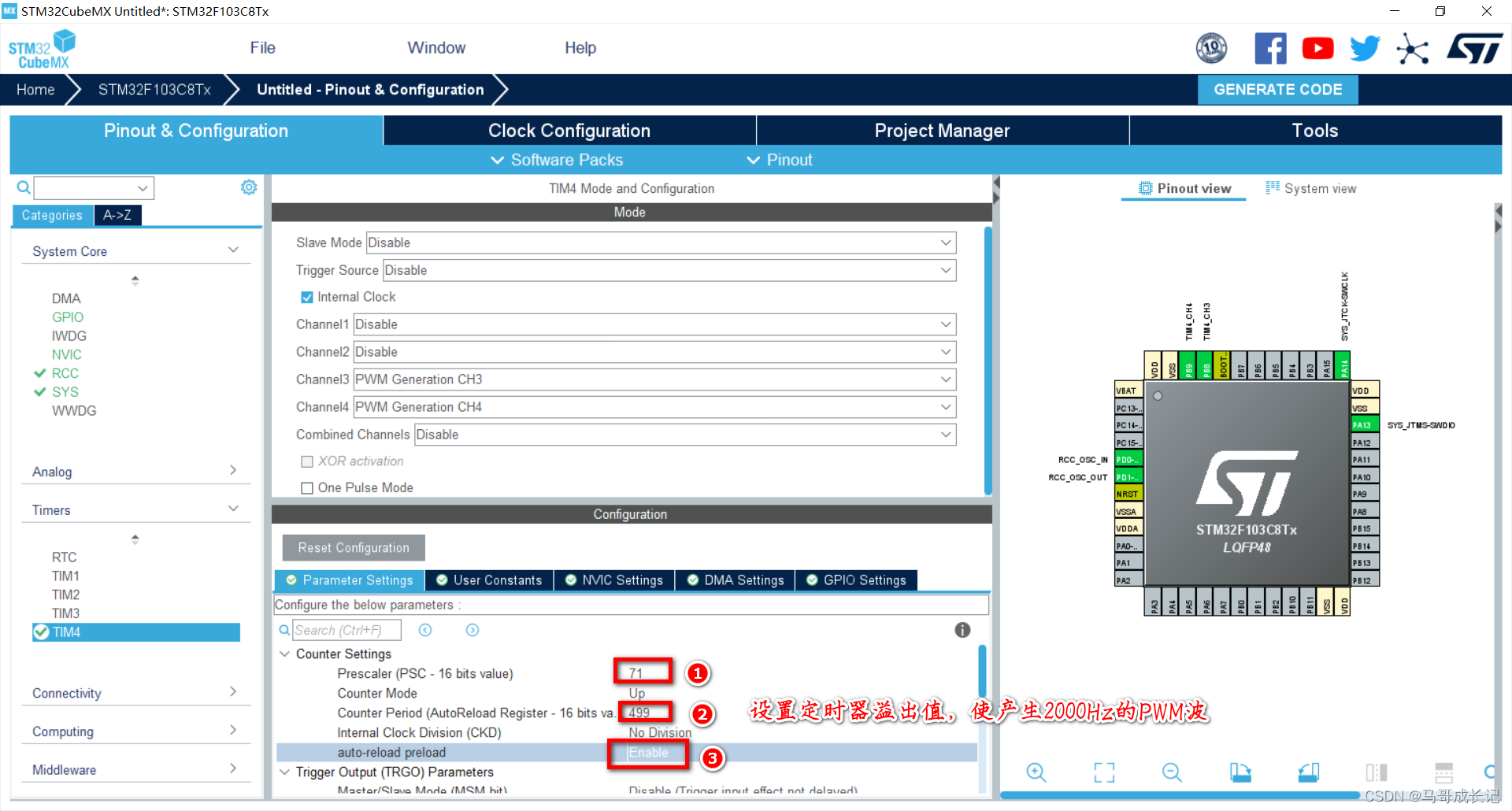

6. 根据公式，配置定时器溢出值，使产生2000Hz的PWM波。如下图步骤。

7. PWM输出参数理解

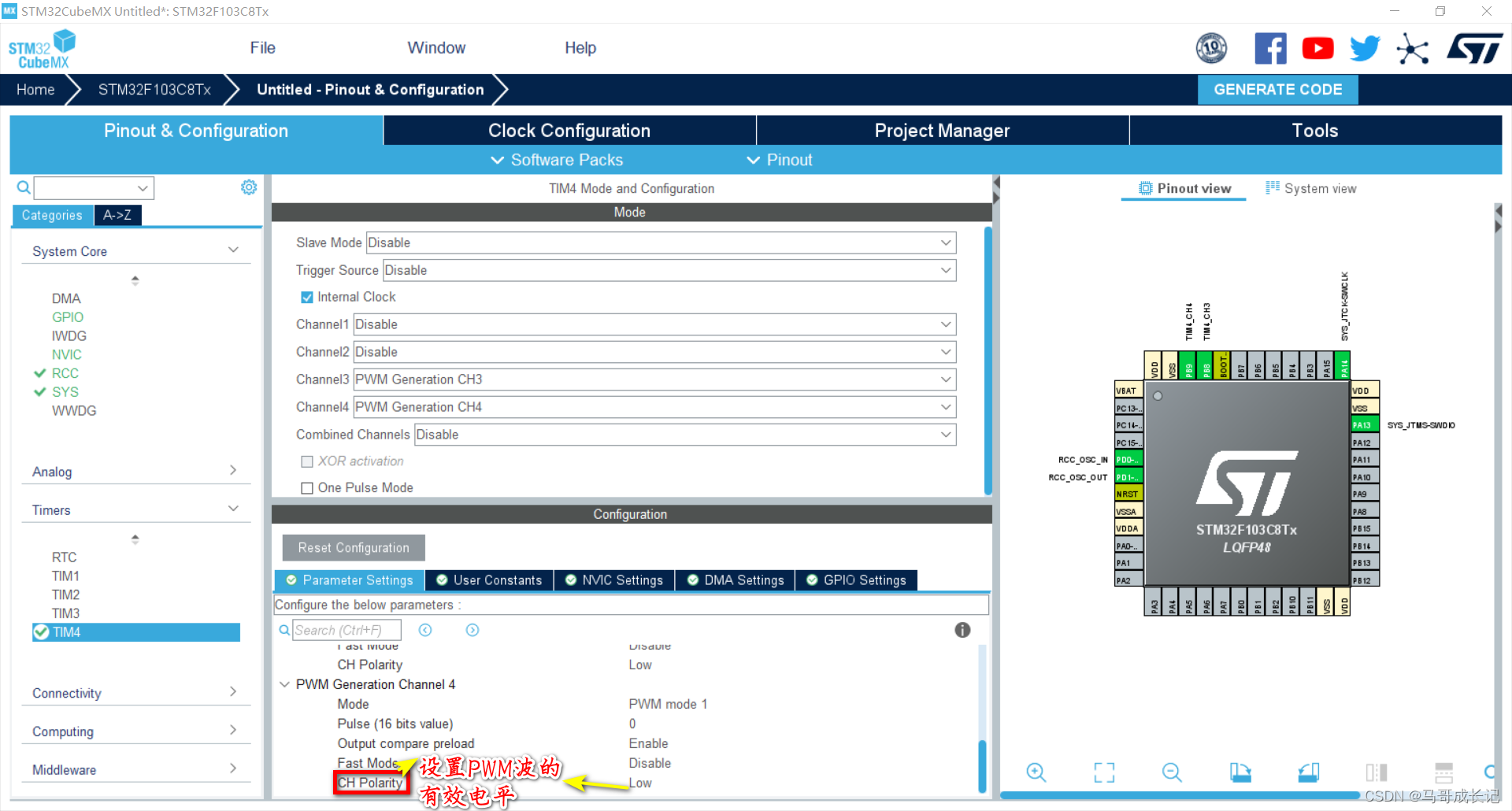

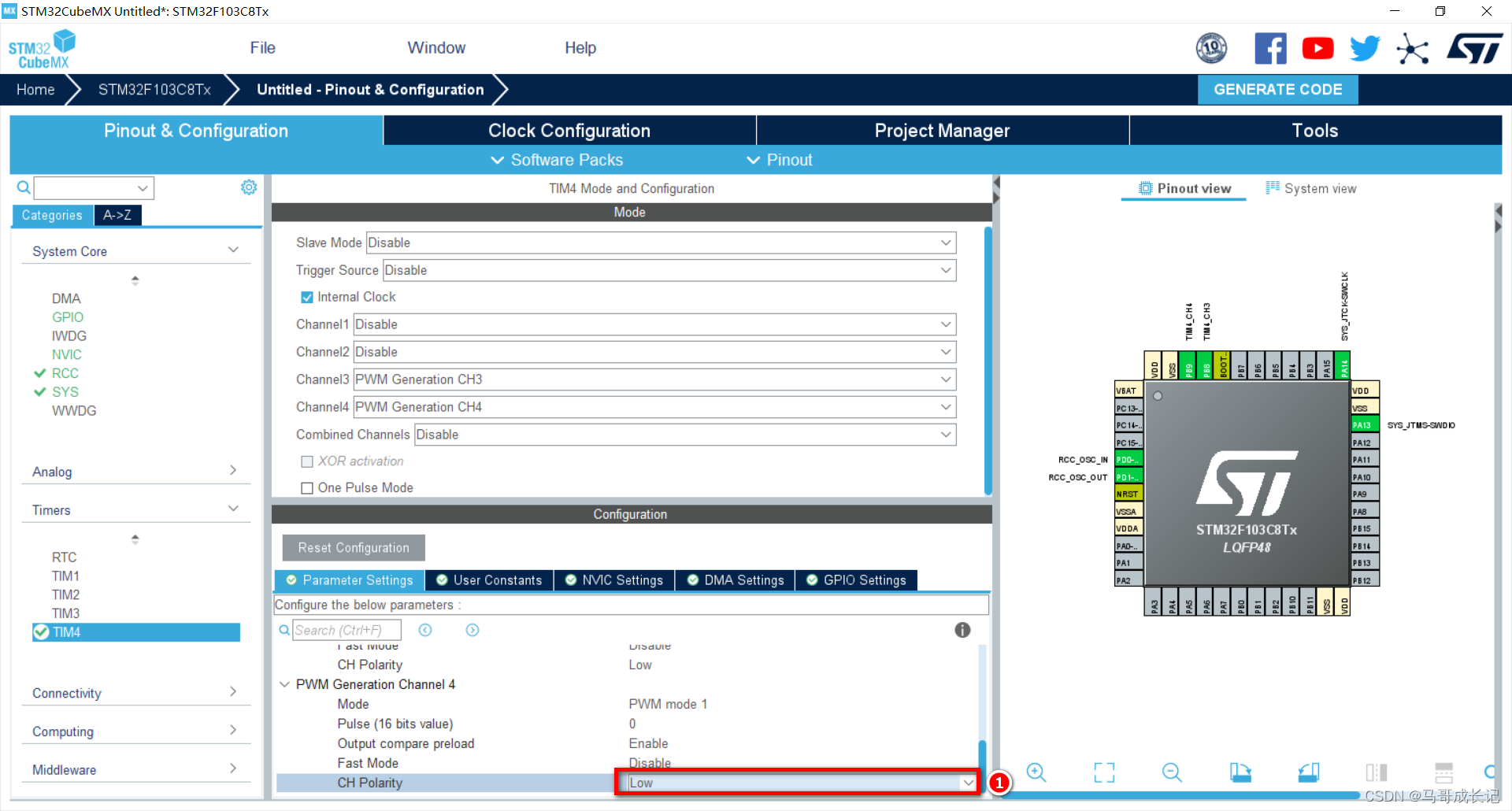

8. 设置LED1和LED2相应引脚PWM输出参数有效电平为低电平，如下图步骤。

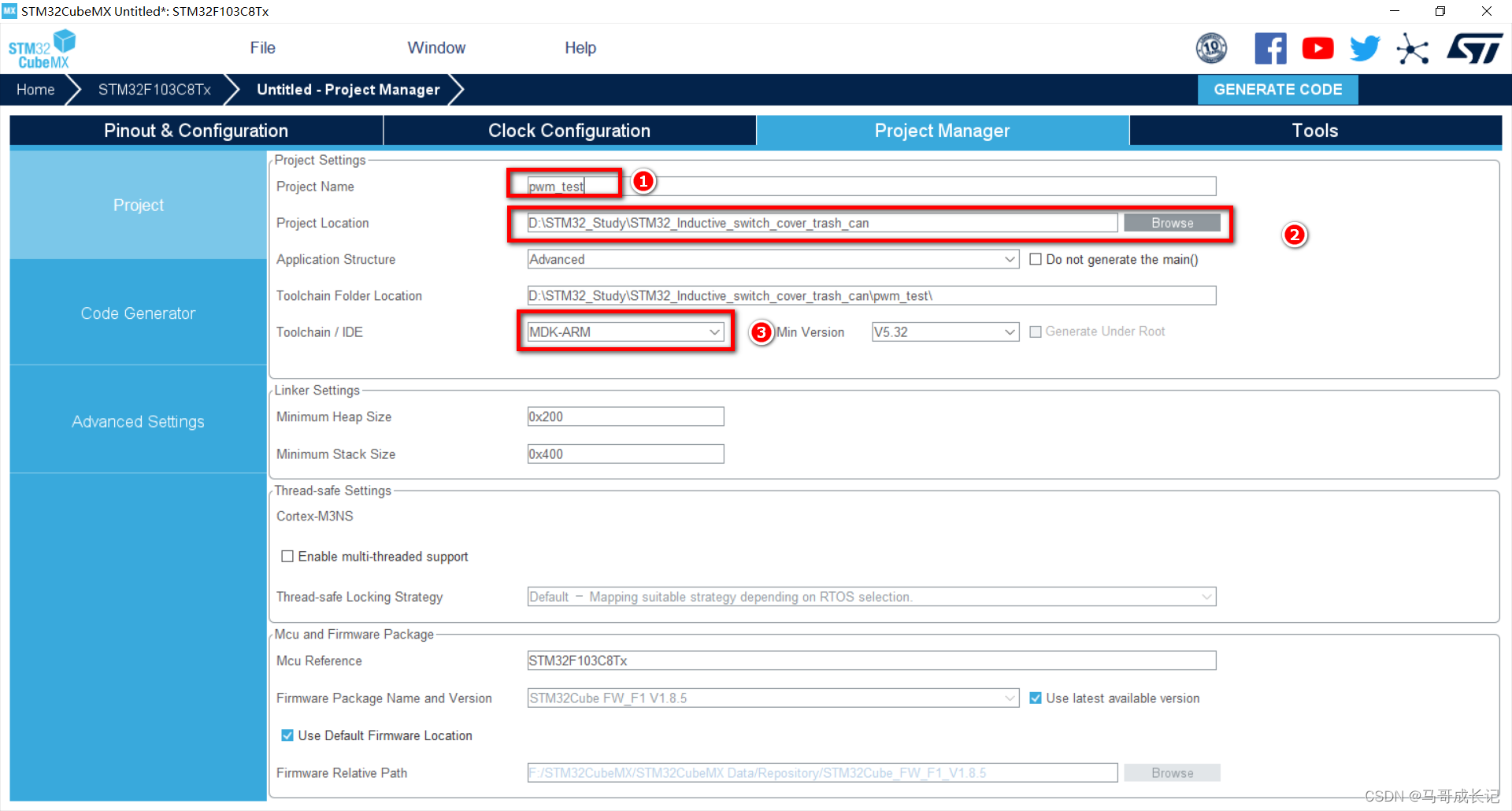

9. 配置工程基础信息，如下图步骤。

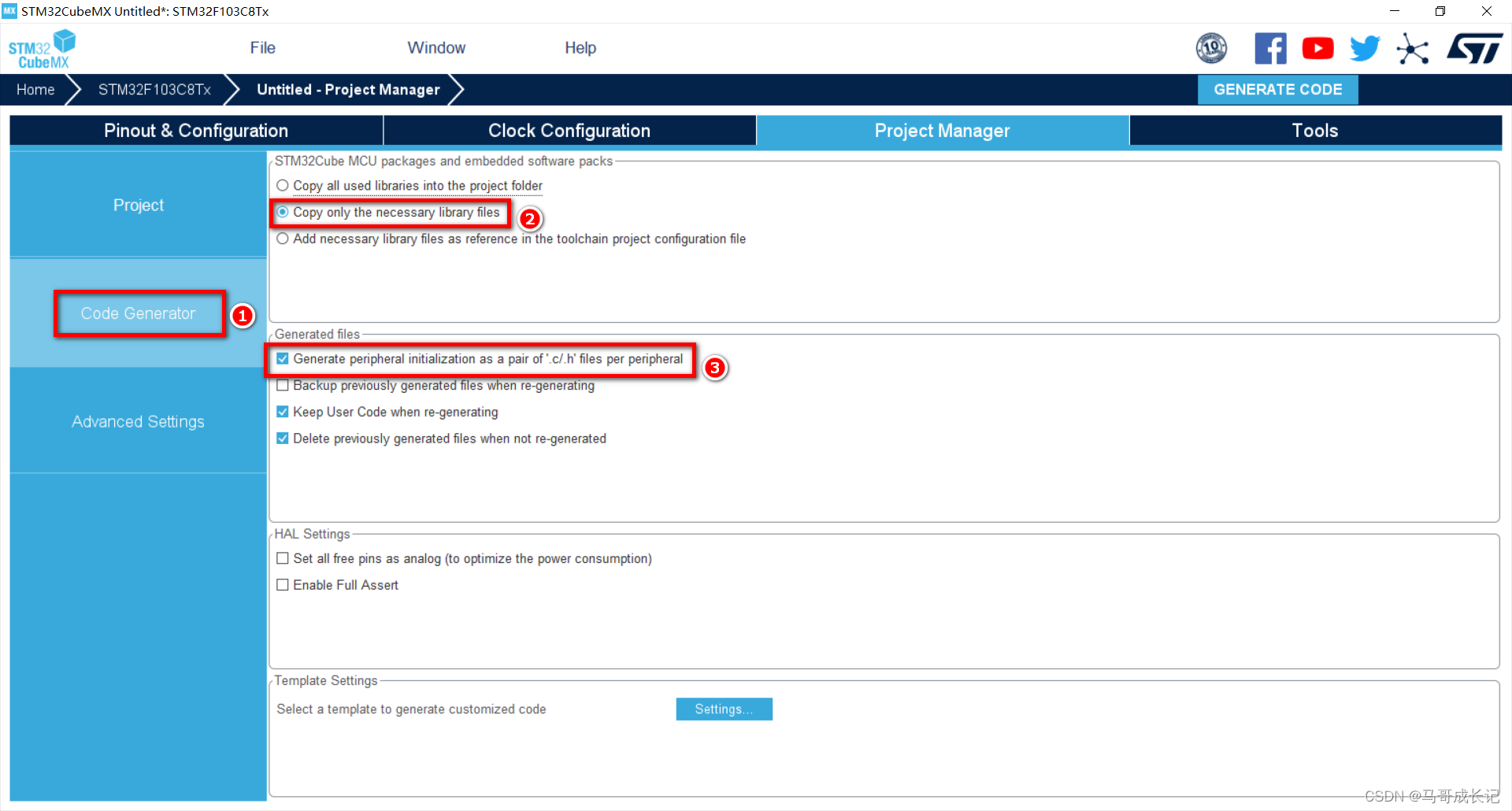

10. 配置生成工程必要文件，如下图步骤。

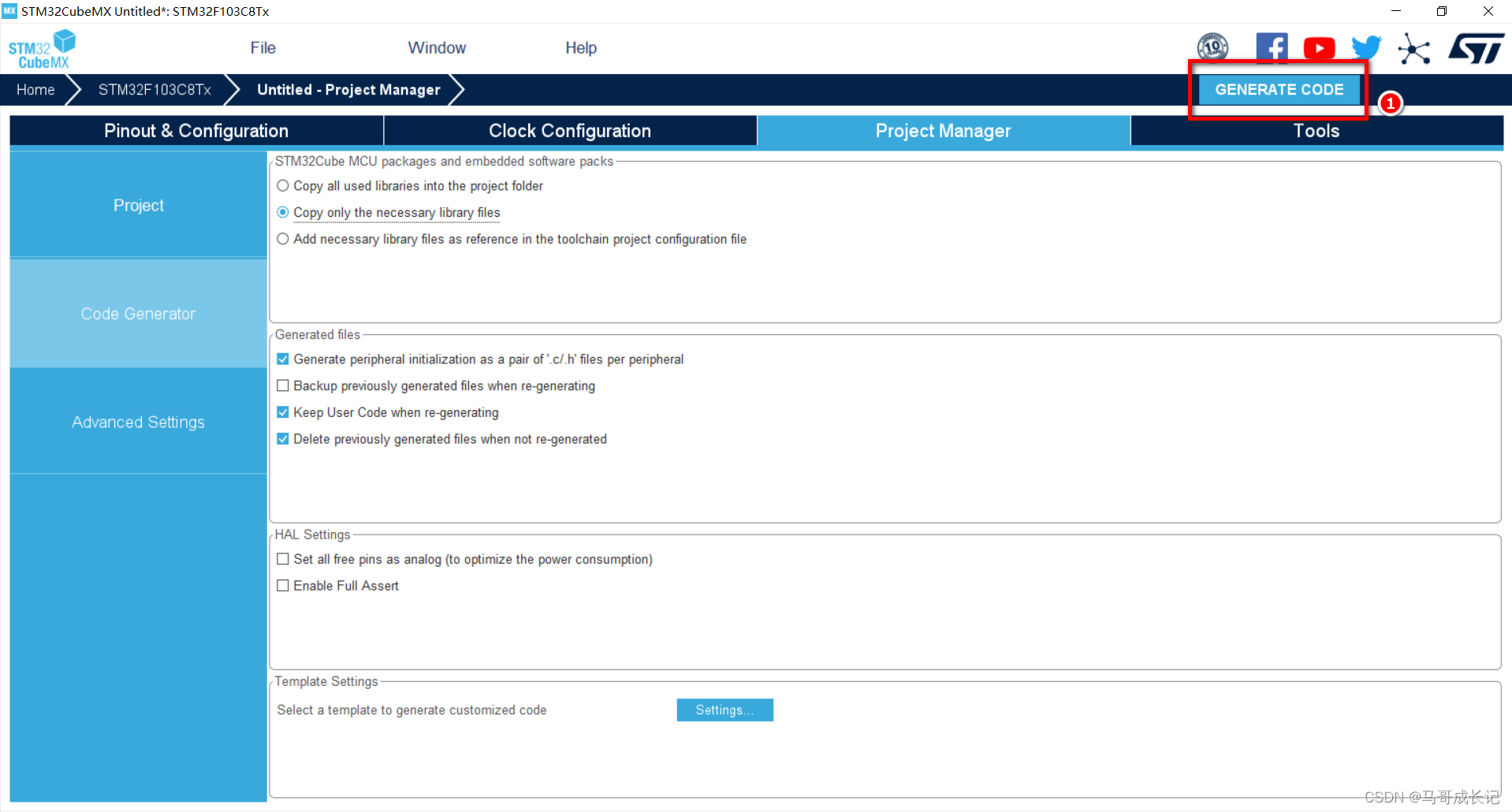

11. 生成工程，如下图步骤。

5.4编程实现实验需求

1. 定义LED1和LED2的占空比变量，定义PWM方向变量。

uint16_t pwmVal1 = 0;   //调整 LED1 PWM 占空比
uint16_t pwmVal2 = 500;   //调整 LED2 PWM 占空比
uint8_t dir = 1;        //设置改变方向。1：占空比变大；0：占空比变小

2. 在定时器初始化函数后面打开定时器4通道3(LED1)和通道4(LED2)的PWM

//打开定时器4通道3和通道4的PWM
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_3);
HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_4);

3. 循环实现呼吸灯效果思路请看代码注释。

while (1)
  {
    /* USER CODE END WHILE */
		//延时1毫秒，防止灯一直灭
		HAL_Delay(1);
		//检测占空比变大方向
		if(dir)
		{
			pwmVal1++;  //LED1逐渐变亮
			pwmVal2--;  //LED2逐渐变暗
		}
		else //占空比变小方向
		{
			pwmVal1--;  //LED1逐渐变暗
			pwmVal2++;  //LED2逐渐变亮
		}
		if(pwmVal1 > 500)     //当LED1达到最亮，就让LED1逐渐变暗；当LED2达到最暗，就让LED1逐渐变亮
		{
			dir = 0;
		}
		else if(pwmVal1 == 0) //当LED1达到最暗，就让LED1逐渐变亮；当LED2达到最亮，就让LED1逐渐变暗
		{
			dir = 1;
		}

		//修改占空比的值，修改比较值，实现LED灯的呼吸效果
		__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_3,pwmVal1);
		__HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_4,pwmVal2);
    /* USER CODE BEGIN 3 */
  }
