如何在Mininet上通过可视化方式创建网络拓扑

启动miniedit

sudo mininet/examples/miniedit.py

自定义网络拓扑

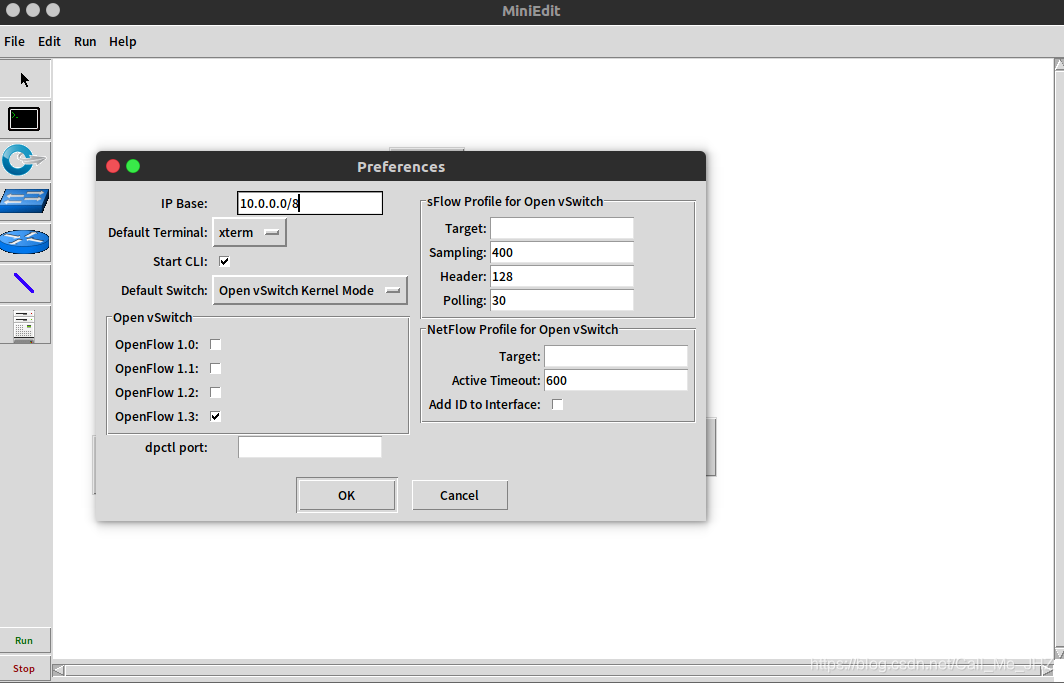

点击 Edit->Preferences，勾上Start CLI ,选择你需要版本的OpenFlow协议

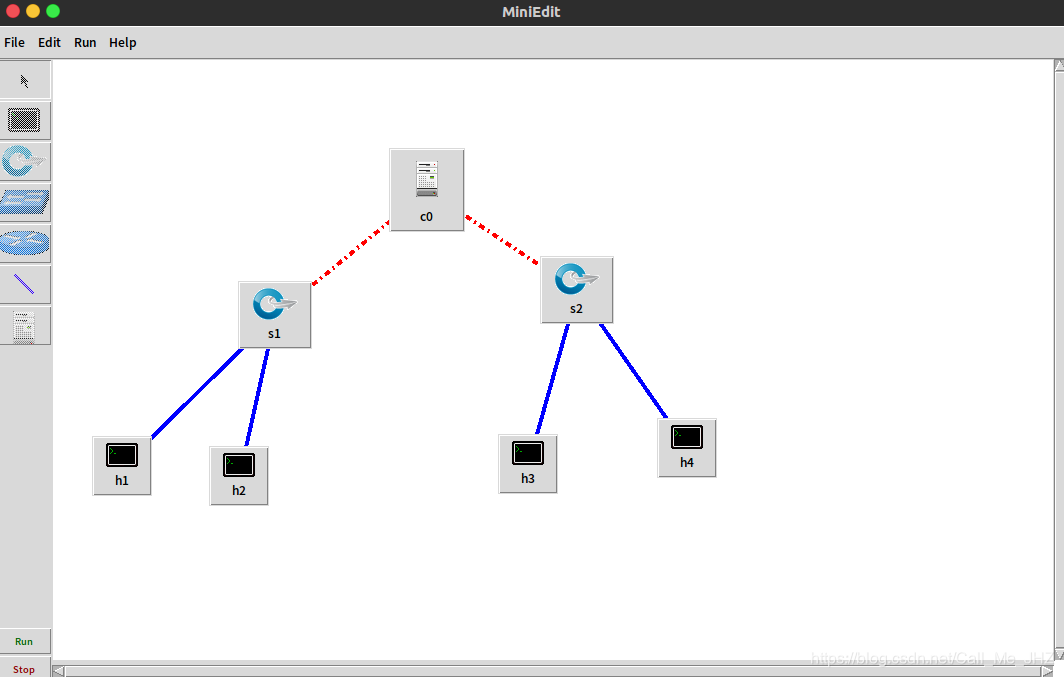

通过拖拽控件的方式自定义创建网络拓扑，如下

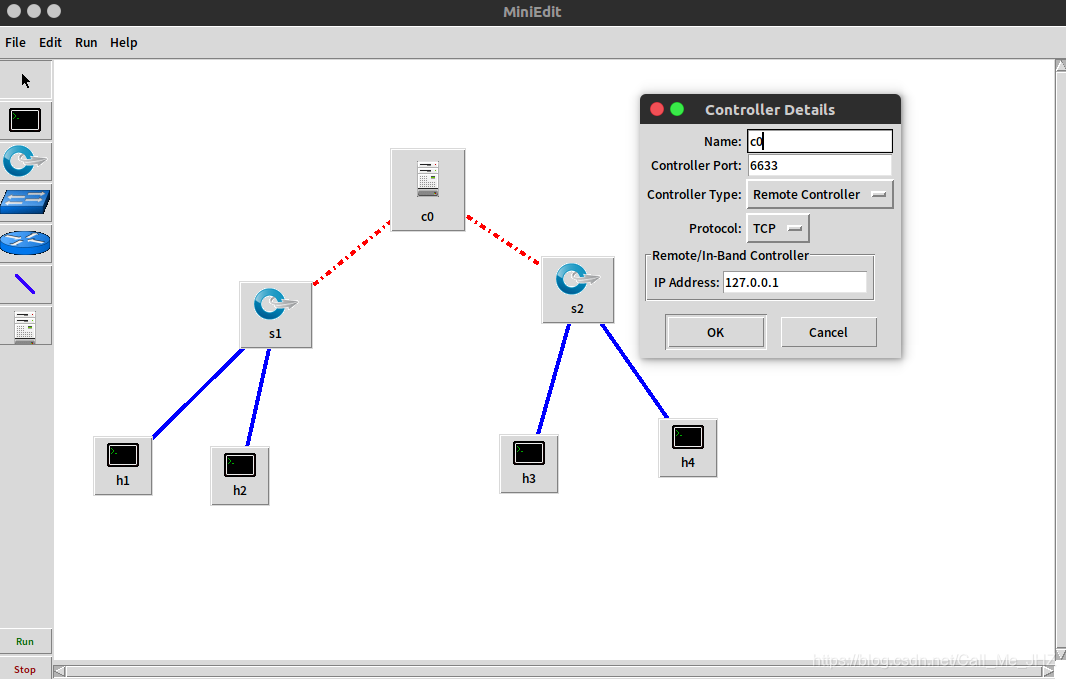

通过右键选择组件的方式设置控制器,交换机和主机等相关参数。以下是设置Controller Type为Remote Controller，IP地址可设置为本地环路地址或本机IP地址，其他参数默认

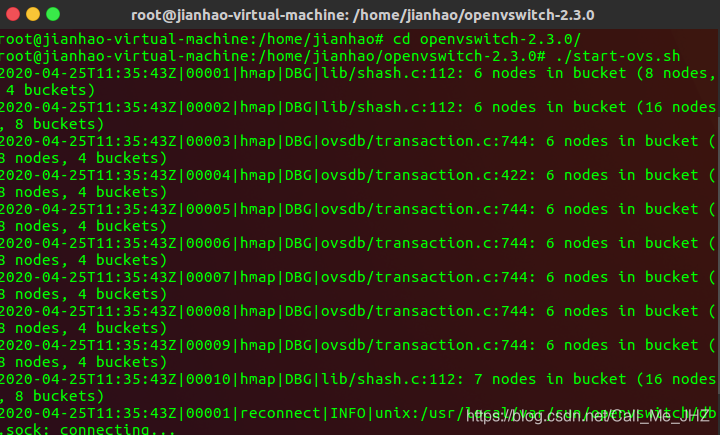

开启OpenFlow交换机

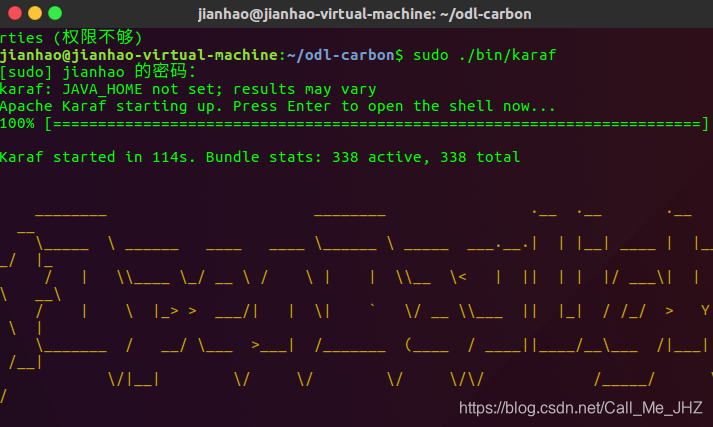

开启SDN控制器
本实验选用的是OpenDayLight控制器的Carbon版本

创建网络拓扑
点击MiniEdit->Run运行

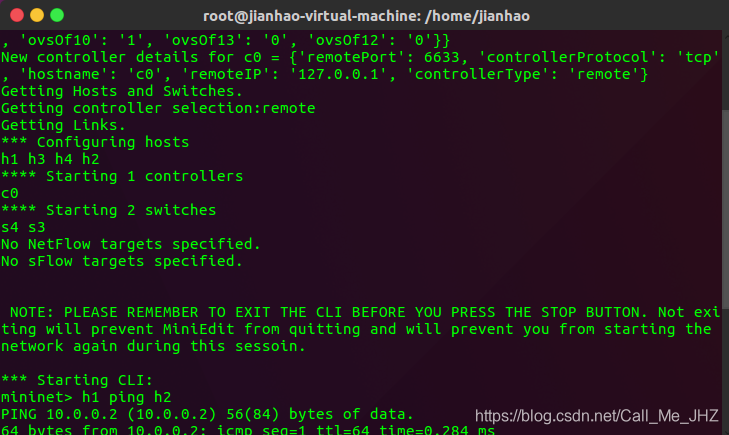

创建网络拓扑后，可以通过pingall ,h1 ping h2 等命令测试网络的连通性，更多的命令参数在此不再细述

退出实验

注意，一定要先在mininet的命令终端输入exit退出后，再点击MiniEdit的Stop按钮，否则会出现意外情况。
