Axure 基于Echarts，引入动态图表（折线图、柱状图、饼状图等）

以下用饼状图进行演示，其他简单图表做法相同（复杂图表实现了解，请移步至：Axure 基于Echarts，引入复杂动态图表（堆叠柱状图、气泡图等）-优快云博客）

先看下最终效果：

接下来，我们来看下具体实现：

目录

步骤一：放置一个矩形框

步骤二：将矩形框命名为Demo（这步很重要，后面会使用到此名称）

步骤三： 打开Echarts示例，选择需要的样式，并调整数值

 步骤四：准备好基础代码

步骤五：将Echarts示例中JS代码替换到基础代码中“option = {};”

步骤六：将代码在矩形Demo中引用

常见问题及解决办法

---

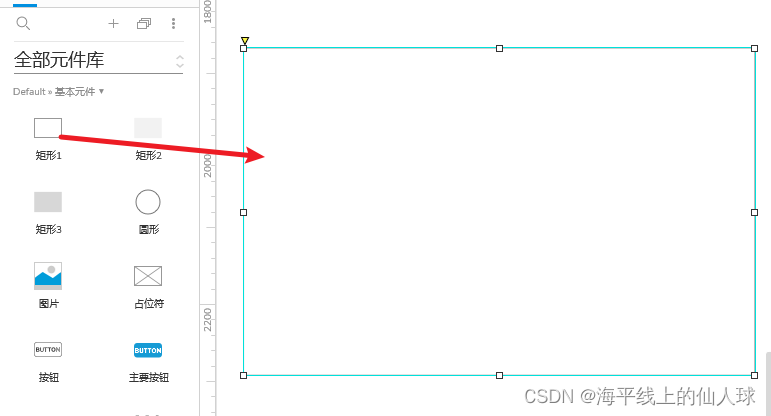

步骤一：放置一个矩形框

步骤二：将矩形框命名为Demo

（这步很重要，后面会使用到此名称）

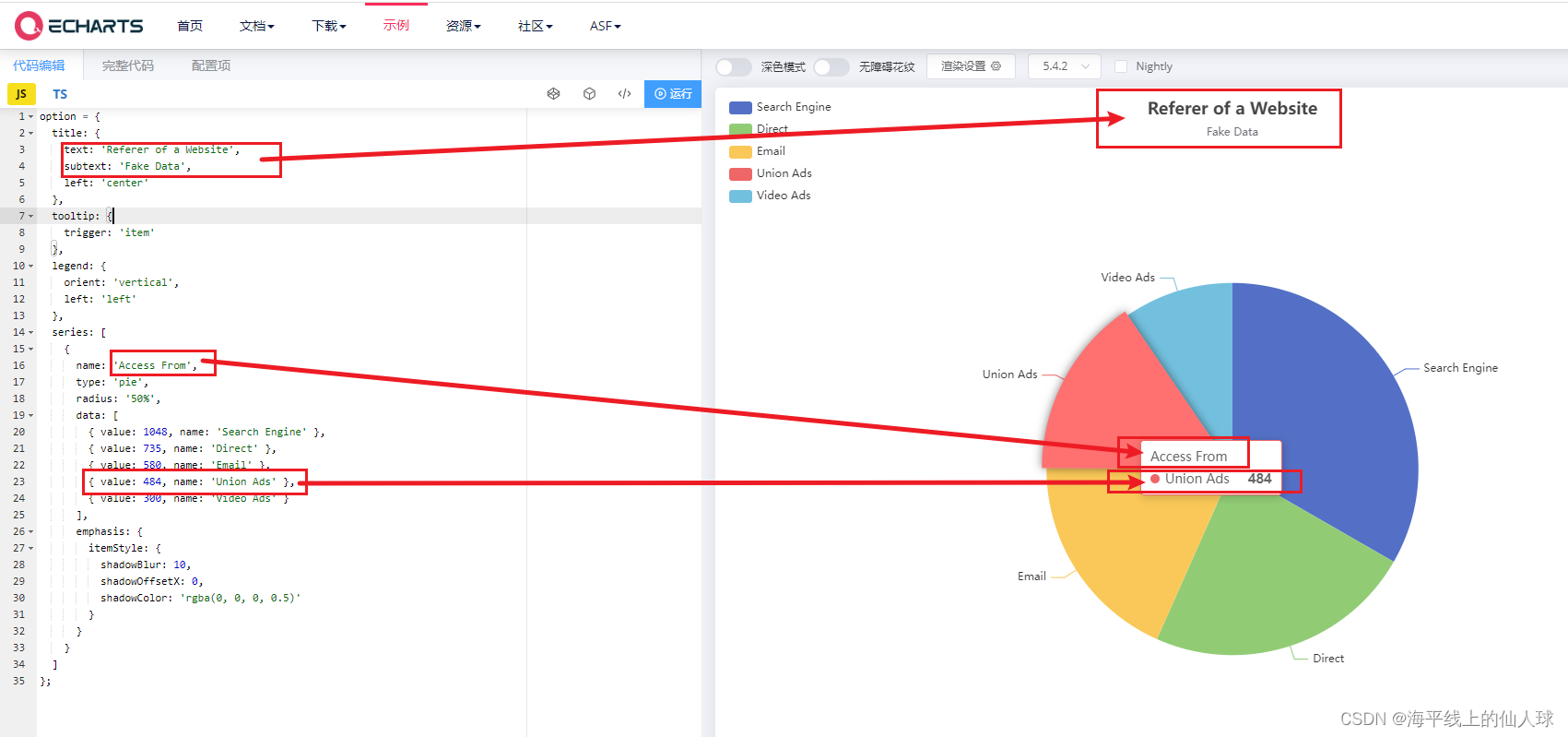

步骤三： Echarts示例处理

选择需要的样式，并调整数值

Echarts示例网址：Examples - Apache ECharts

 步骤四：准备基础代码

其中，“data-label=Demo”中的“Demo”就是矩形的名称

javascript:

$axure.utils.loadJS('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js');
setTimeout(function(){

var dom =$('[data-label=Demo]').get(0);
var Chart = echarts.init(dom);

var option = {};

if (option && typeof option === "object"){

Chart.setOption(option, true);

}}, 1000);

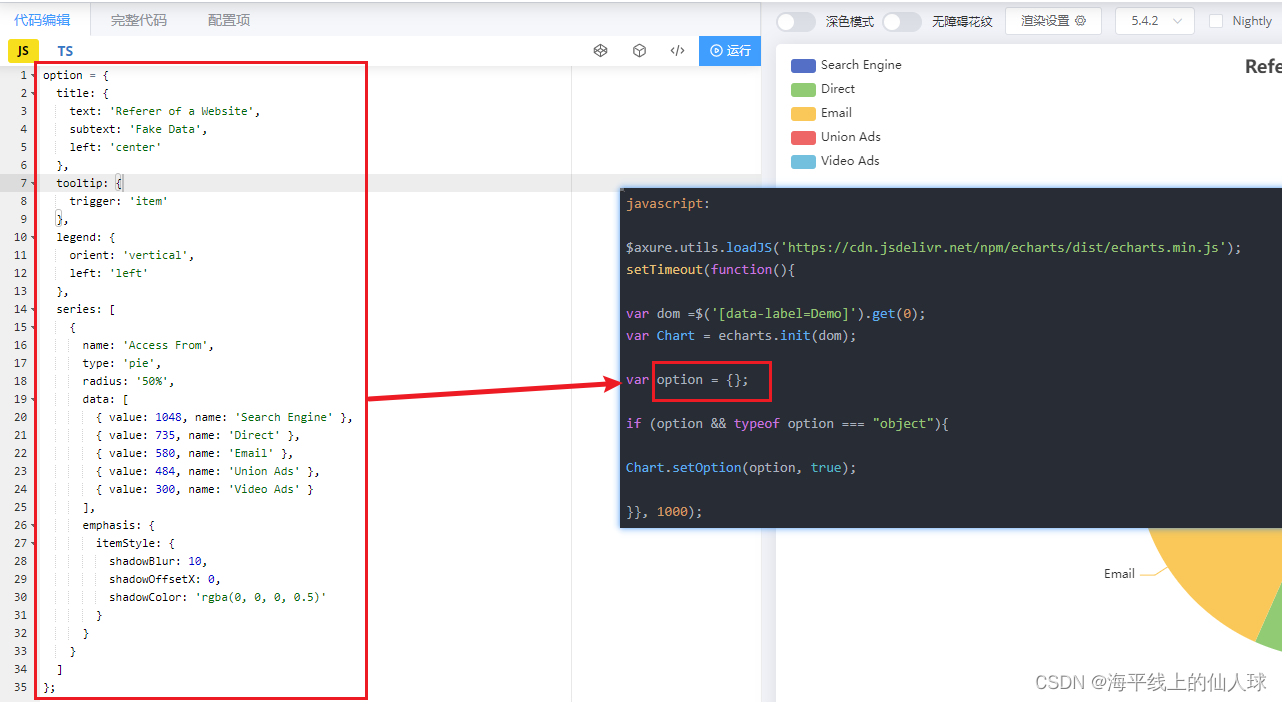

步骤五：代码合并

将Echarts示例中JS代码替换到基础代码中“option = {};”

 替换后代码：

javascript:

$axure.utils.loadJS('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js');
setTimeout(function(){

var dom =$('[data-label=Demo]').get(0);
var Chart = echarts.init(dom);

var option = {
  title: {
    text: 'Referer of a Website',
    subtext: 'Fake Data',
    left: 'center'
  },
  tooltip: {
    trigger: 'item'
  },
  legend: {
    orient: 'vertical',
    left: 'left'
  },
  series: [
    {
      name: 'Access From',
      type: 'pie',
      radius: '50%',
      data: [
        { value: 1048, name: 'Search Engine' },
        { value: 735, name: 'Direct' },
        { value: 580, name: 'Email' },
        { value: 484, name: 'Union Ads' },
        { value: 300, name: 'Video Ads' }
      ],
      emphasis: {
        itemStyle: {
          shadowBlur: 10,
          shadowOffsetX: 0,
          shadowColor: 'rgba(0, 0, 0, 0.5)'
        }
      }
    }
  ]
};

if (option && typeof option === "object"){

Chart.setOption(option, true);

}}, 1000);

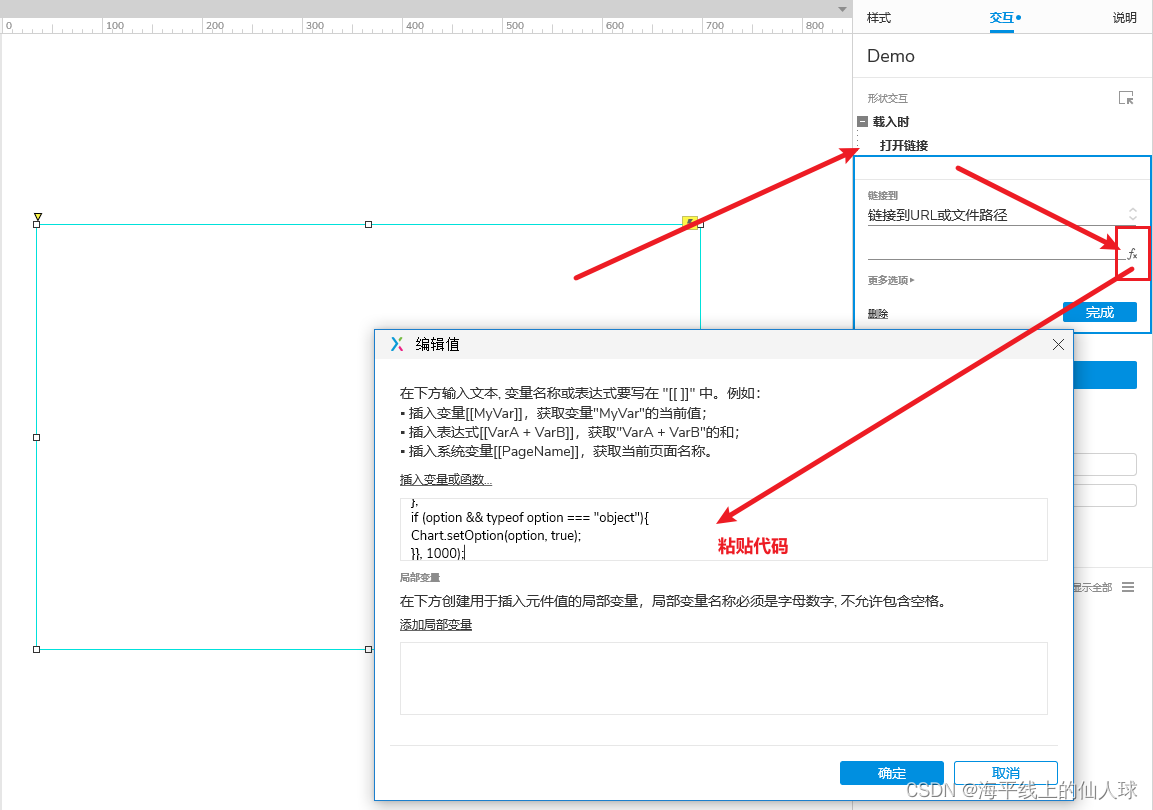

步骤六：将代码在矩形Demo中引用

 保存后运行即可

常见问题及解决办法

打开后空白的小伙伴可以尝试更换CDN，这里列举了目前使用版本的几种地址。CDN 地址可能会随着时间的推移而发生变化。建议在使用之前检查官方文档或相关资源以获取最新的 CDN 地址：

（ 小编会不定时更新，各位也可评论区留言 ^_^ ）

// 20241102更新
$axure.utils.loadJS('https://registry.npmmirror.com/echarts/5.5.1/files/dist/echarts.min.js');


// 历史版本
$axure.utils.loadJS('https://cdn.jsdelivr.net/npm/echarts@5.4.0/dist/echarts.min.js');
$axure.utils.loadJS('https://cdnjs.cloudflare.com/ajax/libs/echarts/5.4.0/echarts.min.js');
$axure.utils.loadJS('https://cdn.bootcdn.net/ajax/libs/echarts/5.4.0/echarts.min.js');
// 4. 20240325更新
$axure.utils.loadJS('https://cdn.jsdelivr.net/npm/echarts/dist/echarts.min.js');

---

如果觉得不错，欢迎点赞收藏
