1、PCF8591模块简介
PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。
在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I2C总线以串行的方式进行传输。

2、电路连接图

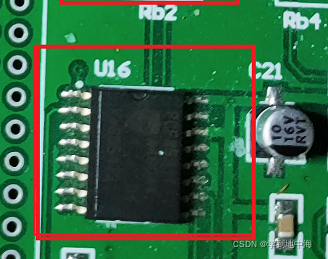

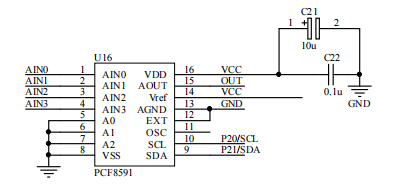

PCF8591电路连接图

AIN0~AIN3:模拟信号输入端。
A0~A2:器件地址的低3位。
VSS:电源负极。
SDA、SCL:I2C 总线的数据线、时钟线。
OSC:外部时钟输入端,内部时钟输出端。
EXT:内部/外部时钟选择线,使用内部时钟时EXT 接地。
AGND:模拟信号地。
VREF:基准电源端。
AOUT:D/A 转换输出端。
VDD:电源端。(2.5~6V)
我们只需要关注两个部分,一个是输入部分AIN0~AIN3,另一个是输出部分AOUT:D/A 转换输出端。
本文详细介绍了PCF8591模块,包括其功能、电路连接和器件地址。重点讲解了A/D转换和D/A转换的过程,以及如何通过单片机进行AD转换函数的编写和DA转换功能的实现。此外,还进行了PCF8591测量光敏电阻电压并输出5v电压的实验。
