PCB如何入门---一些经验与教训

本文作者讲述了从接触PCB打板开始,通过三次失败经历,逐步掌握原理图绘制、PCB设计和选型,最终成功制作出板子的心路历程。分享了学习过程中的关键步骤和踩过的坑,供读者参考和避免重复错误。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

从刚接触PCB打板到现在,磕磕碰碰的也是总结了一些经验,供大家参考借鉴一下。

首先,一开始接触PCB的入门,我是从b站上凡亿教育入门的

 当然,这里没有打广告的嫌疑哈!!,这门课用的AD20,相当于手把手带你画了一个四层板子。

这个视频我整整看了三遍。第一遍先理解画这么个玩意是干啥子的,我看懂了大致流程,无非就是

画原理图,生成PCB,然后摆放位置,连线,最后铺铜。

第二遍我看了看具体怎么搞得,

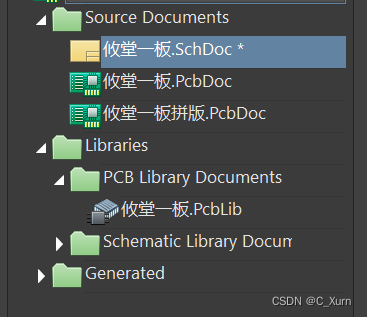

首先就是.schDOC就是画原理图的地方,是比如说画原理图的时候,不同器件原理图需要不同大小和不同引脚数量的的方框。

.pcbDoc就是画完原理图之后生成PCB之后的文件。

.pcbLib就是PCB文件中具体的模型,如放一个电阻,我们知道电阻就一长条(贴片情况下),那么我们就需要对应的模型来承载他。

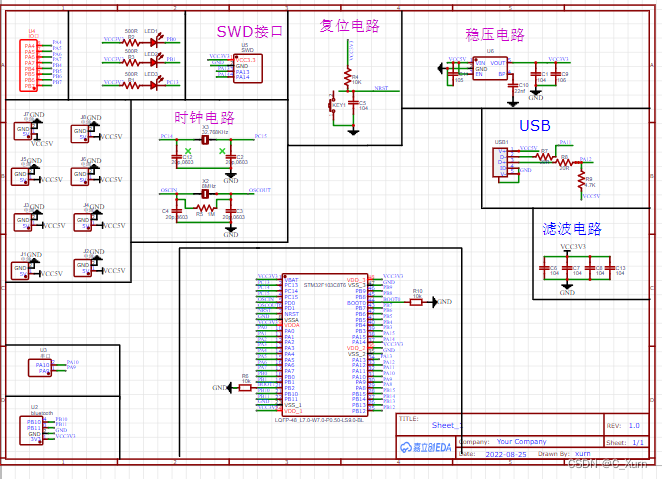

 第三遍我看的好像懂了一些,我知道了原来原理图就是你的思路的核心,具体要设什么功能,你就要自己画,如用stm32f103c8t6的芯片,GPIO4(随便举的例子)来控制LED灯,那么你就需要在芯片原理图引脚那引出来一个网络编号,这么一一对应,这么样子你PCB图中才会有飞线来连接

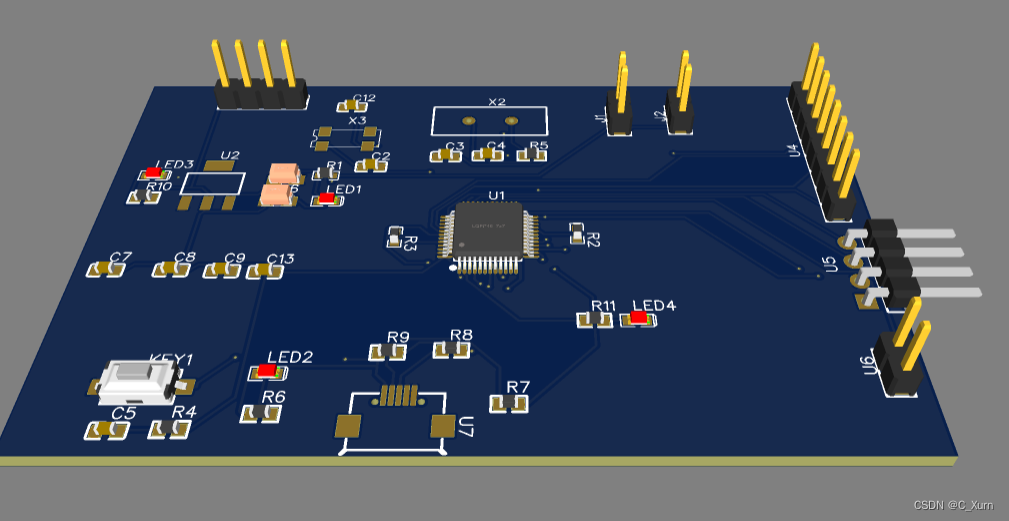

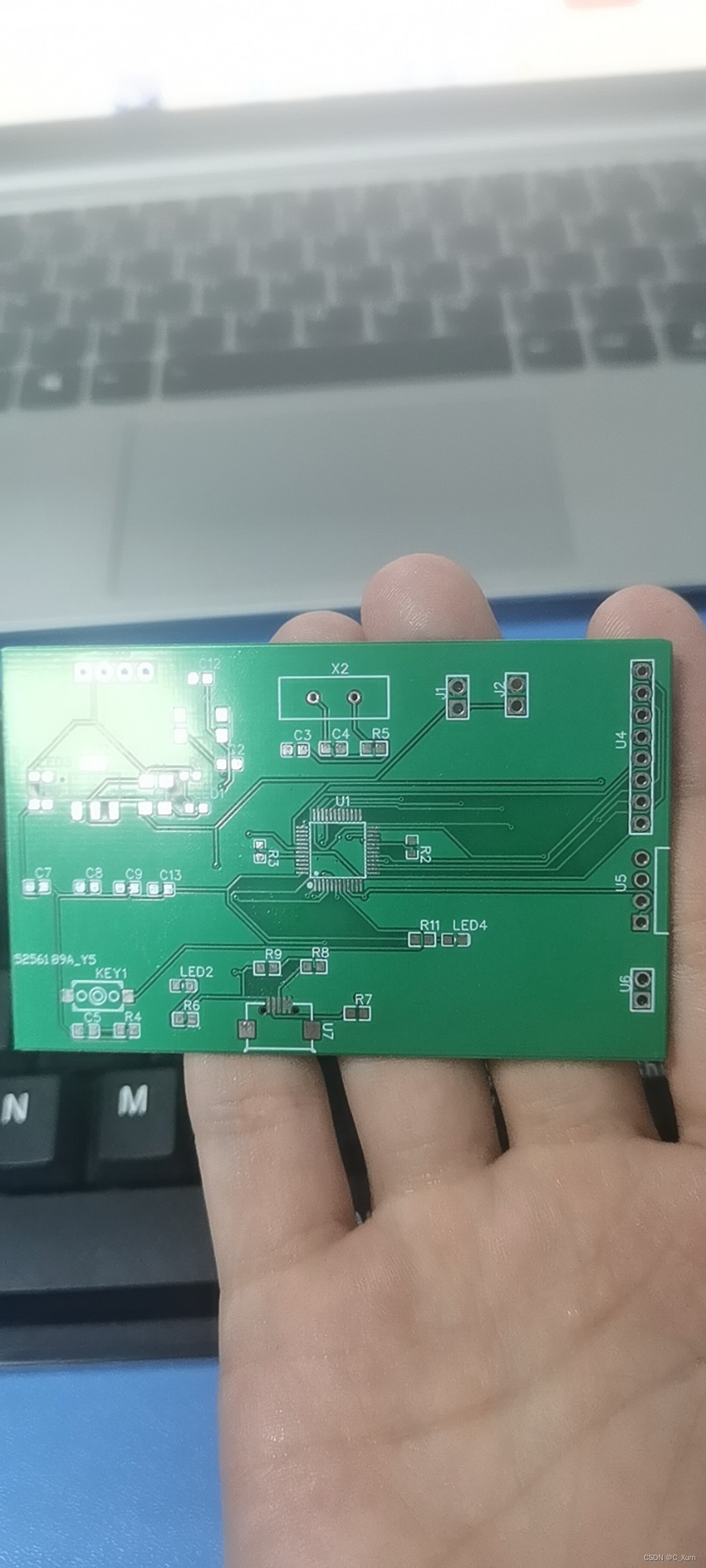

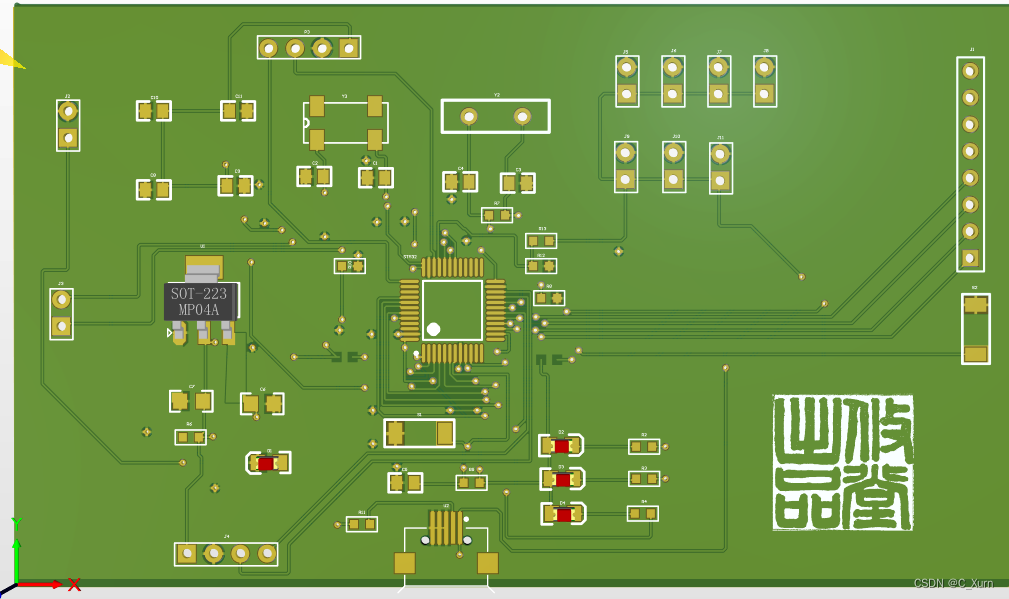

---------------------------------------------------------------------------------------------------------------------------------就这样,我打出来了第一块板子



 很高兴又很可惜,他跑不了,因为第一次打板子嘛 啥也不知道,回来也不会调试

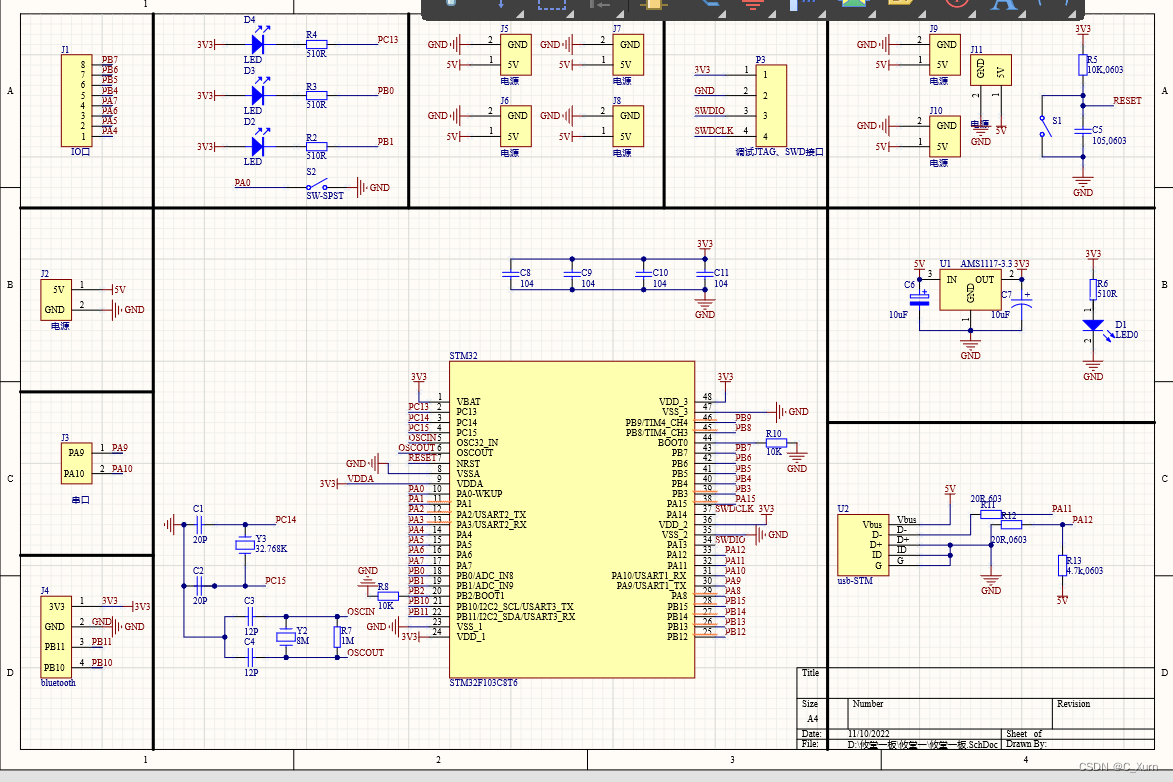

最后 查了原理图 ,板子上的VCC没接到一块,就是从USB那出来的和AMS117-3.3V(稳压芯片)接到了一起。而AMS117-3.3V出来的网络标号就不对了 一个是VCC3.3一个是VCC3.3V 哈哈 就一字之差,导致板子就此作废了,淘宝花20打的板子就到此为止了。

经过这次教训,我上b站上找了找错误,发现原来嘉立创可以白嫖板子

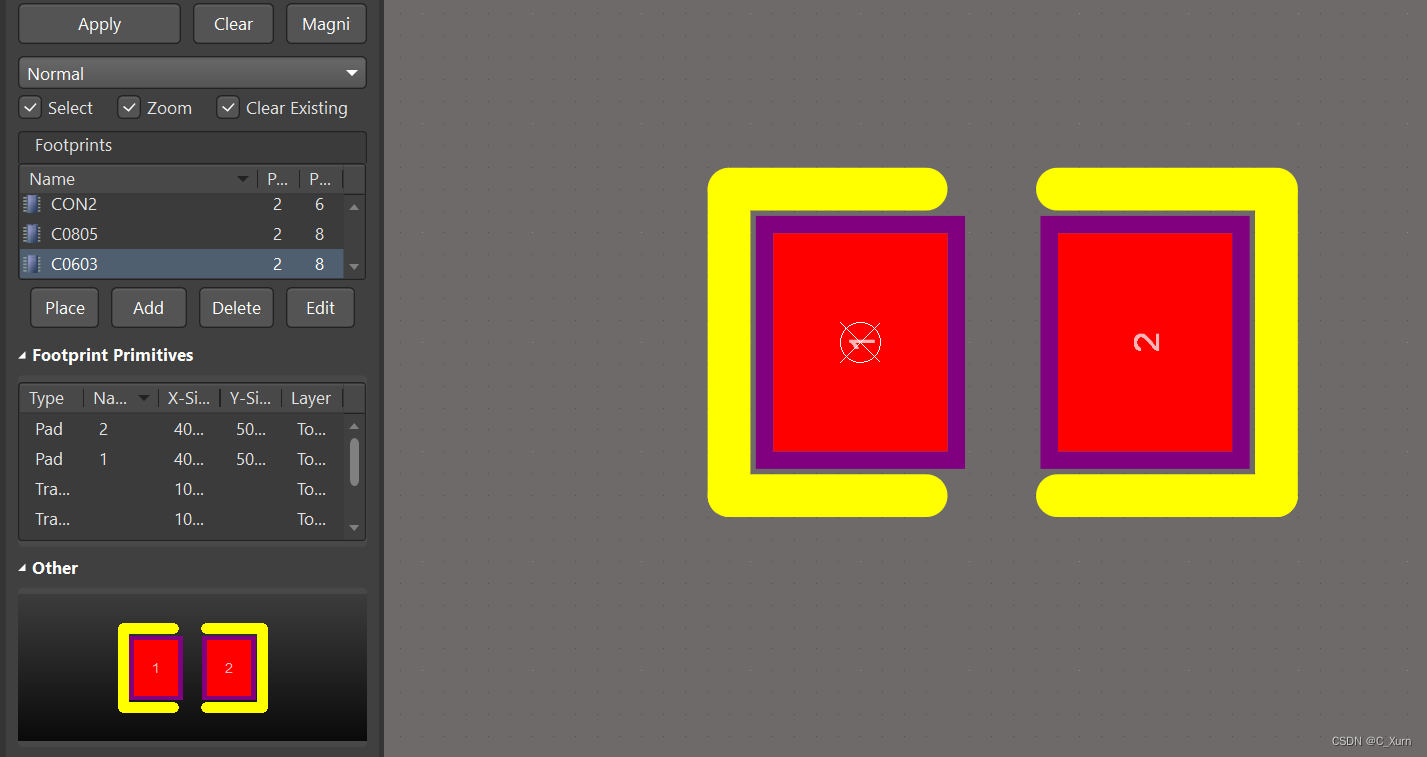

 您猜怎么着,那个晶振贴片当时设计的小了,贴不上,虽然没花钱,但是还是耽误了几天。

没关系,人不能被失败打败

第三次,

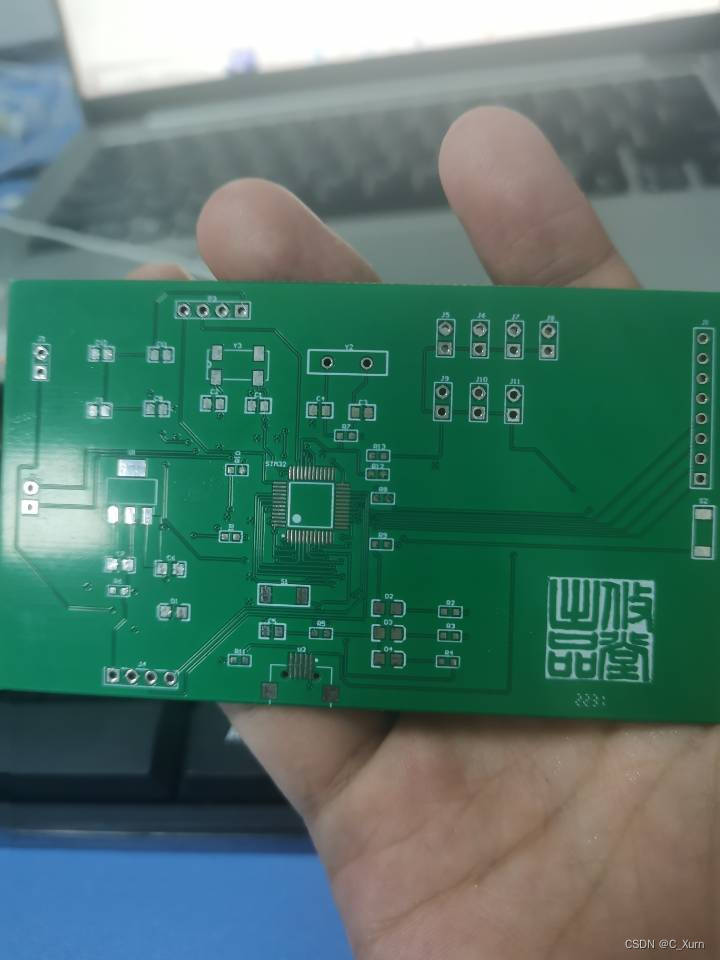

 结果还是一样,没得跑,一上电,芯片就发烫

您看,

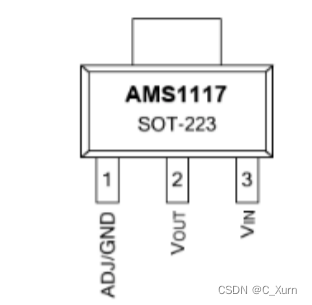

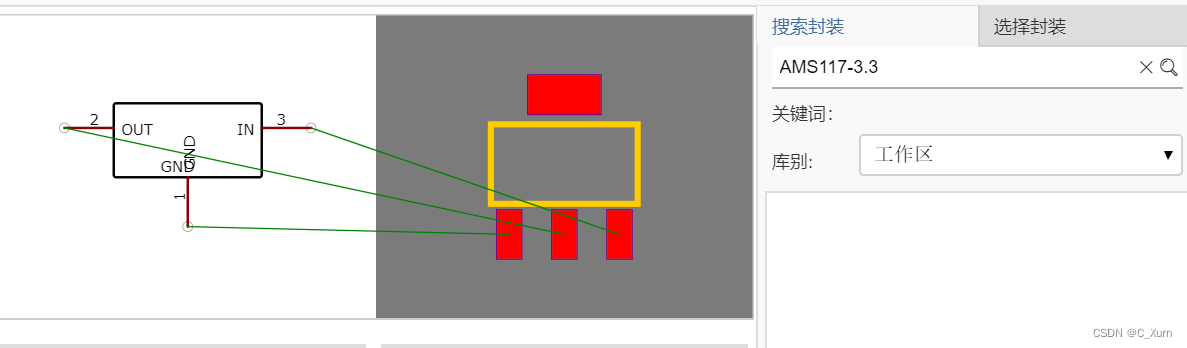

数据手册中间三个引脚是这些顺序,可是我当初用的用户自创作的,没改飞线,结果还是不行。

第四次

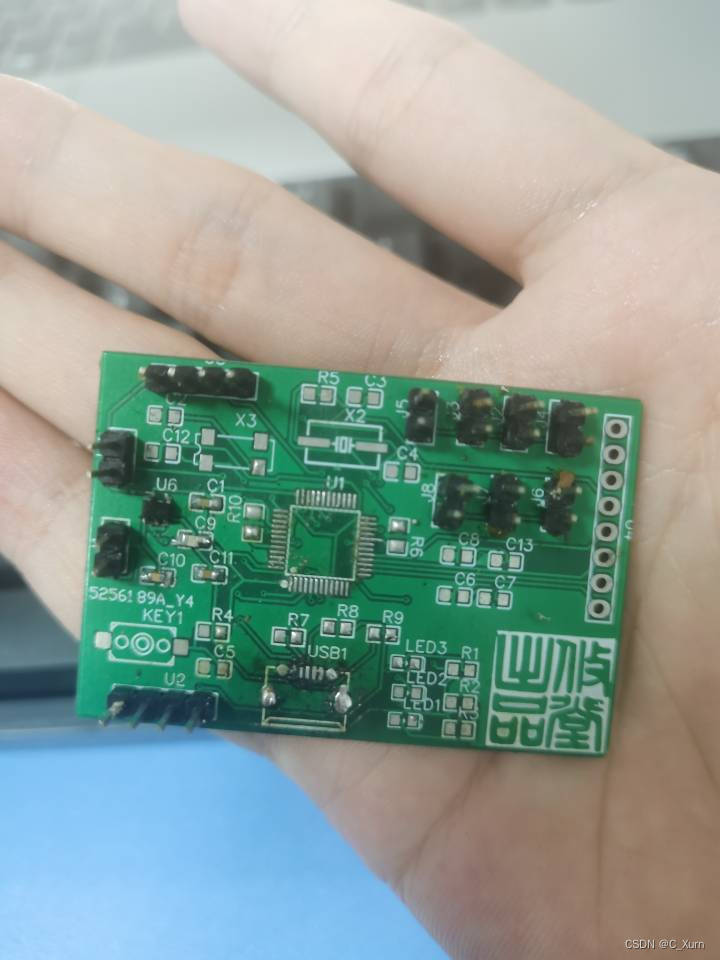

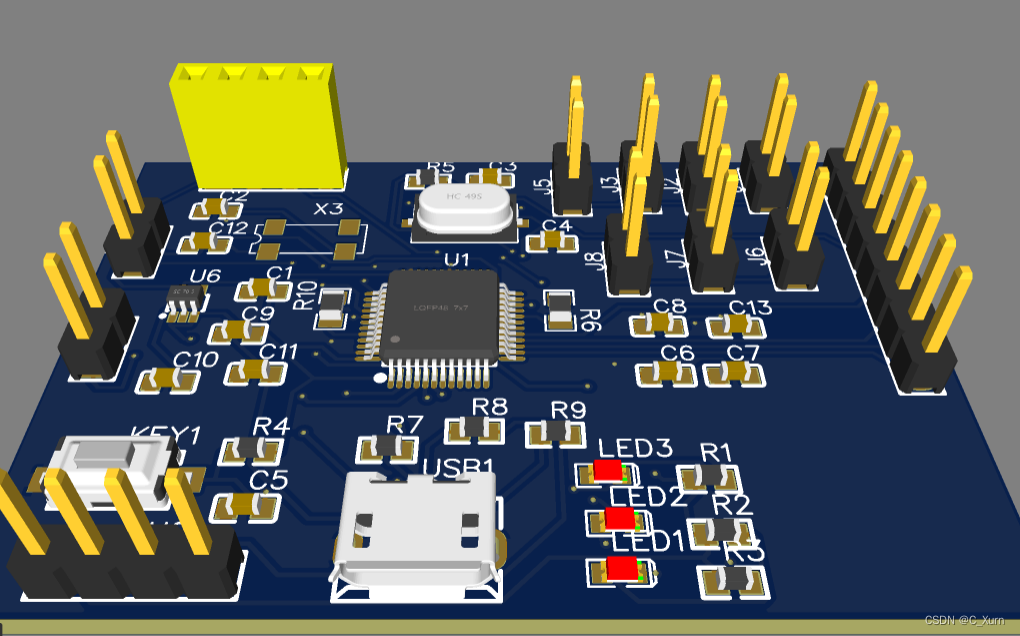

改了所有问题后,烧录进去了

最后,总共折腾了1个月左右吧,收获也很多,不只是打板子上面的 还包括选型上面的,烙铁头,风枪选择上面的等等,坑是踩了一个又一个又又又一个。

后续,我会在更新一下在选型和焊接上面我踩的坑,这样,避免大家在踩相同的坑。
