STM32蜂鸣器实验

完成这个和之前的跑马灯实验类似,也是

①:使能时钟

②:初始化GPIO口

③:设置延迟函数,电平控制输出。

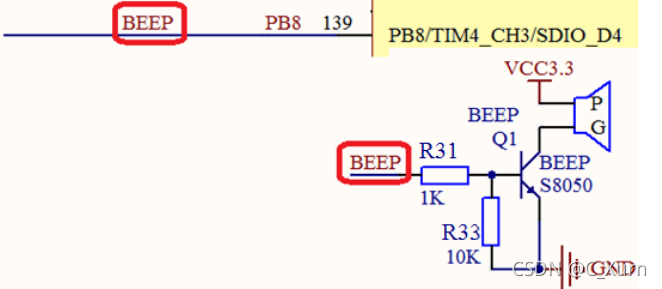

首先,我们先看原理图:

我们从这可以看到BEEP用的是GPIOB的PIN8

那么我们来先写beep.h文件

#ifndef __BEEP_H
#define __BEEP_H
void BEEP_Init(void);
#endif

然后写beep.c文件

#include "beep.h"
#include "stm32f10x.h"
void BEEP_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStr;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	GPIO_InitStr.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStr.GPIO_Pin=GPIO_Pin_8;
	GPIO_InitStr.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOB,&GPIO_InitStr);
	GPIO_ResetBits(GPIOB,GPIO_Pin_8);
}


然后,是main函数

#include "beep.h"
#include "stm32f10x.h"
#include "delay.h"
int main(void){
delay_init();
BEEP_Init();
	while(1)
	{
		GPIO_SetBits(GPIOB,GPIO_Pin_8);
		delay_ms(500);
     GPIO_ResetBits(GPIOB,GPIO_Pin_8);
		delay_ms(500);
	}
}
