一:时钟来源体系

时钟配置决定了一个芯片的时钟来源,CPU的工作频率,内存控制器的时钟频率等等,从结果来看,寄存器控制出了三个时钟路线,FCLK、HCLK和PCLK;FCLK——供给CPU使用,HCLK—— AHB总线供给内存控制器,中断控制器等使用;PCLK—— APB 总线供给uart,I2C等使用;三个时钟的频率依次由高到底;三个时钟频率的比例可分为如下:

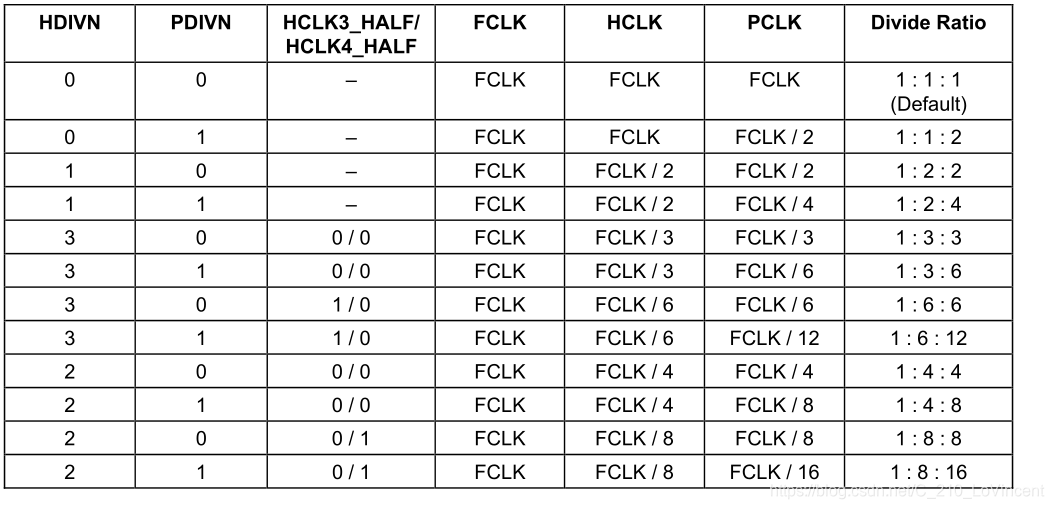

由图可看出,时钟频率的比例由HDIVN与PDIVN寄存器控制,这两个寄存器属于CLKDIVN 中的;那么FCLK的来源又是哪呢?

 由时钟产生模块图表可以看出CLKCNTL寄存器的控制来源于MPLL,所以FCLK的时钟来源于MPLL,那么MPLL是由谁控制的呢?

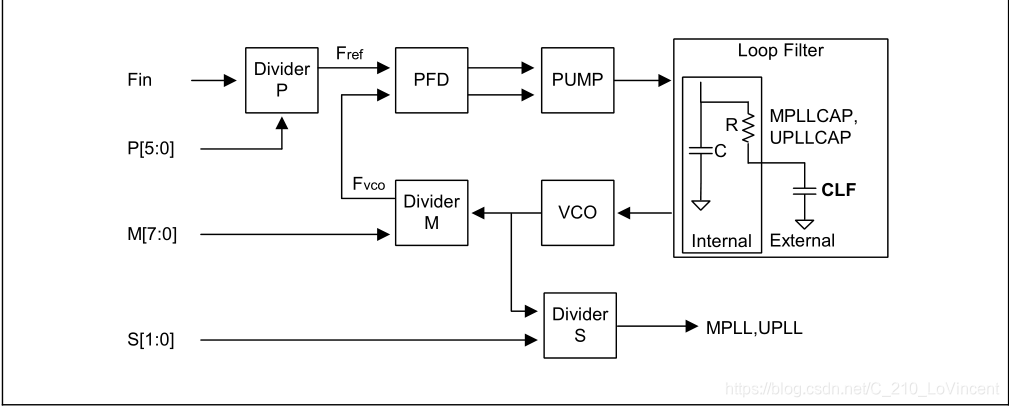

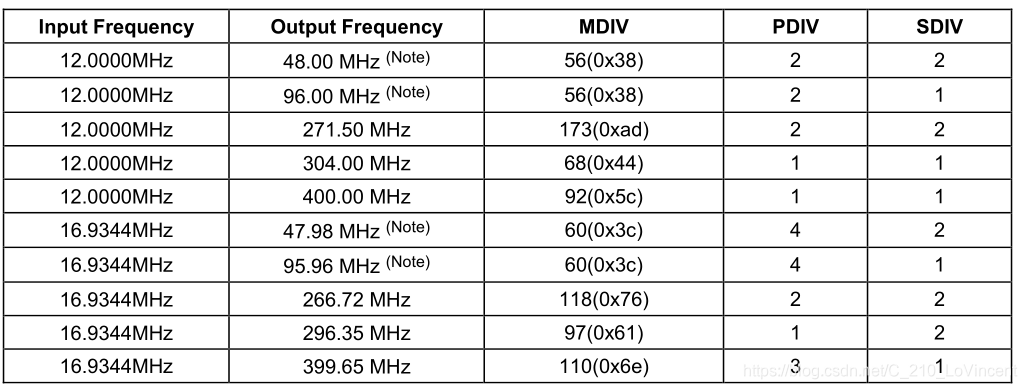

可以看出锁相环通过倍频产生MPLL,而PMS是分别在MPLLCON寄存器的相应的位上。下面的图是手册推荐设置的值:

 二:时钟逻
