1. 使用RPC框架开发过程时需要做什么?
-

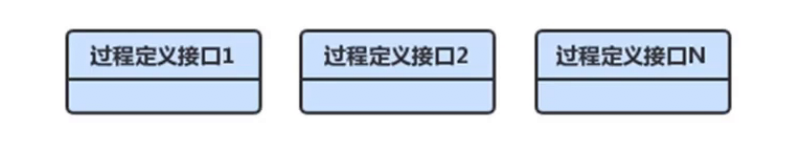

定义过程接口
-
服务端代码实现过程
-

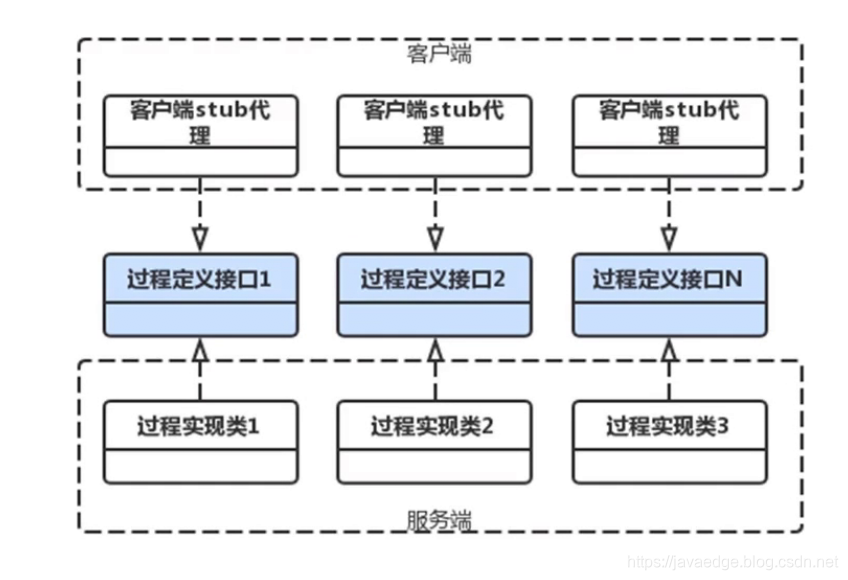

客户端使用生成的stub代理对象
2 设计客户端

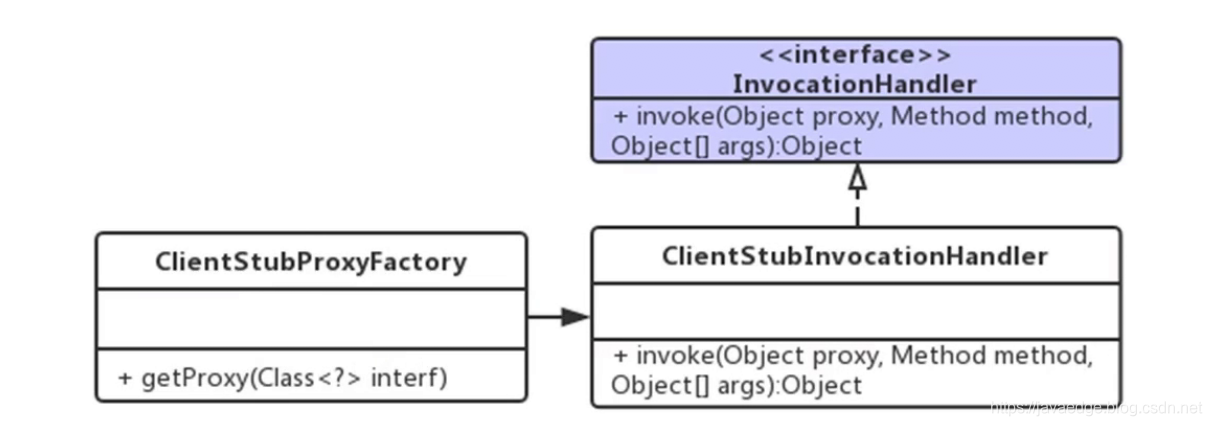

客户端生成过程接口的代理对象 设计客户端代理工厂,用JDK动态代理即可生成接口的代理对象。
思考

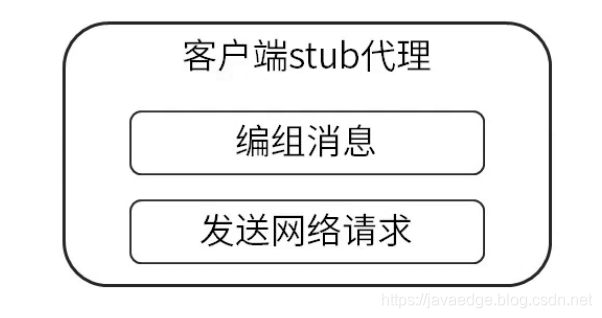

1、在ClientStubInvocationHandler中 需完成哪些事情?
2、将请求的内容编组为消息这件事由谁来做?
3、消息协议是固定不变的吗?它与什么有关? 看框架对协议的支持广度,如果支持多种协议,就是会灵活变化的,它与具体的服务相关, A服务提供者可能选用的是协议1,B服务提供者可能选用协议2。

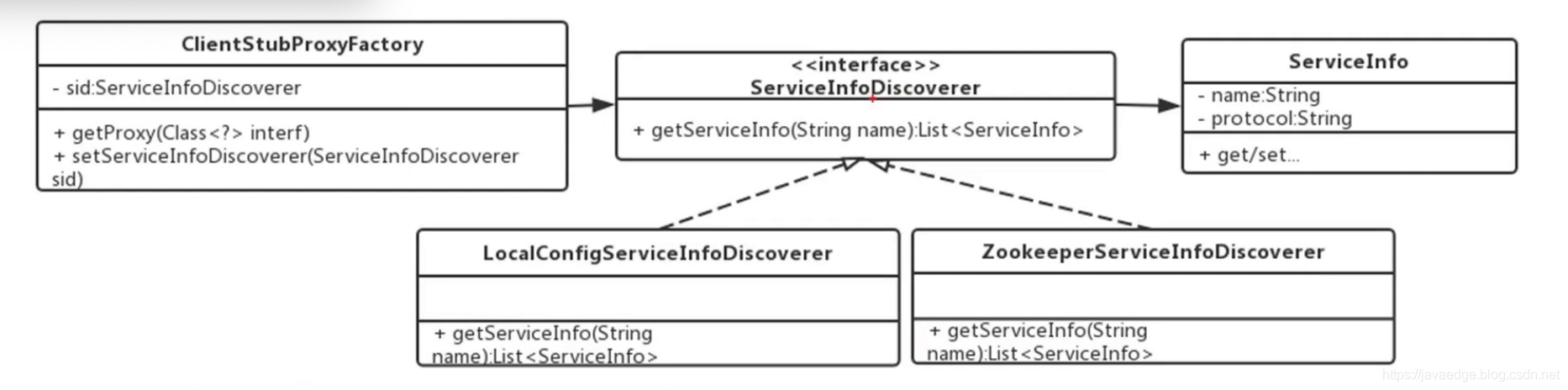

4、某服务是用的什么消息协议这个信息从哪来? 从获取的服务信息中来,因此需要一个服务信息发现者。 把发现者设计出来, 要求:可灵活支持多种发现机制
5、我们想要做到可以支持多种协议,我们的类该如何设计? 面向接口、策略模式、组合
问题: ➢ marshalling和unmarshalling方法该定义怎样的参数与返回值? ➢ 编组、解组的操作对象是请求、响应,请求、响应的内容是不同的。编组、解组两个方法是否满足?

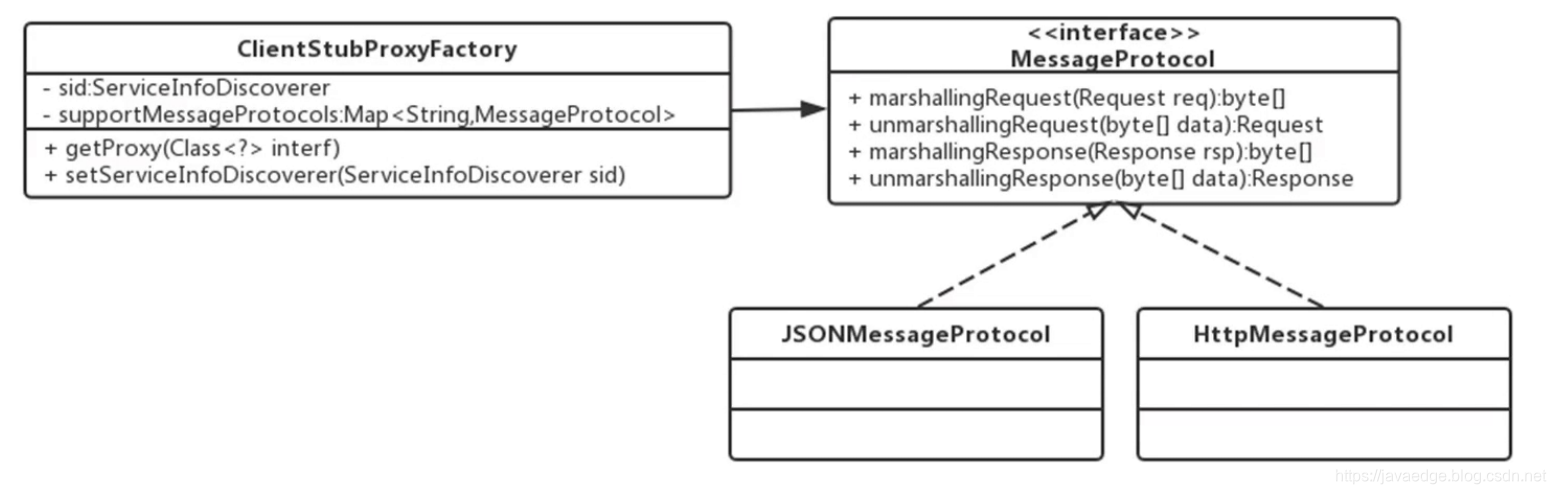

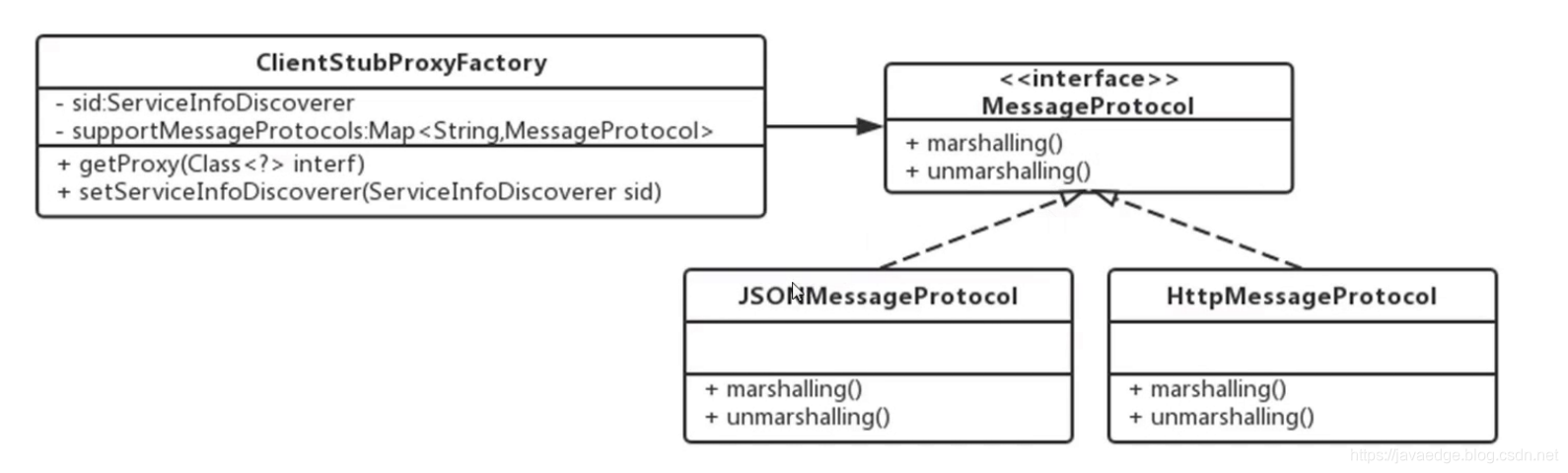

设计客户端协议层

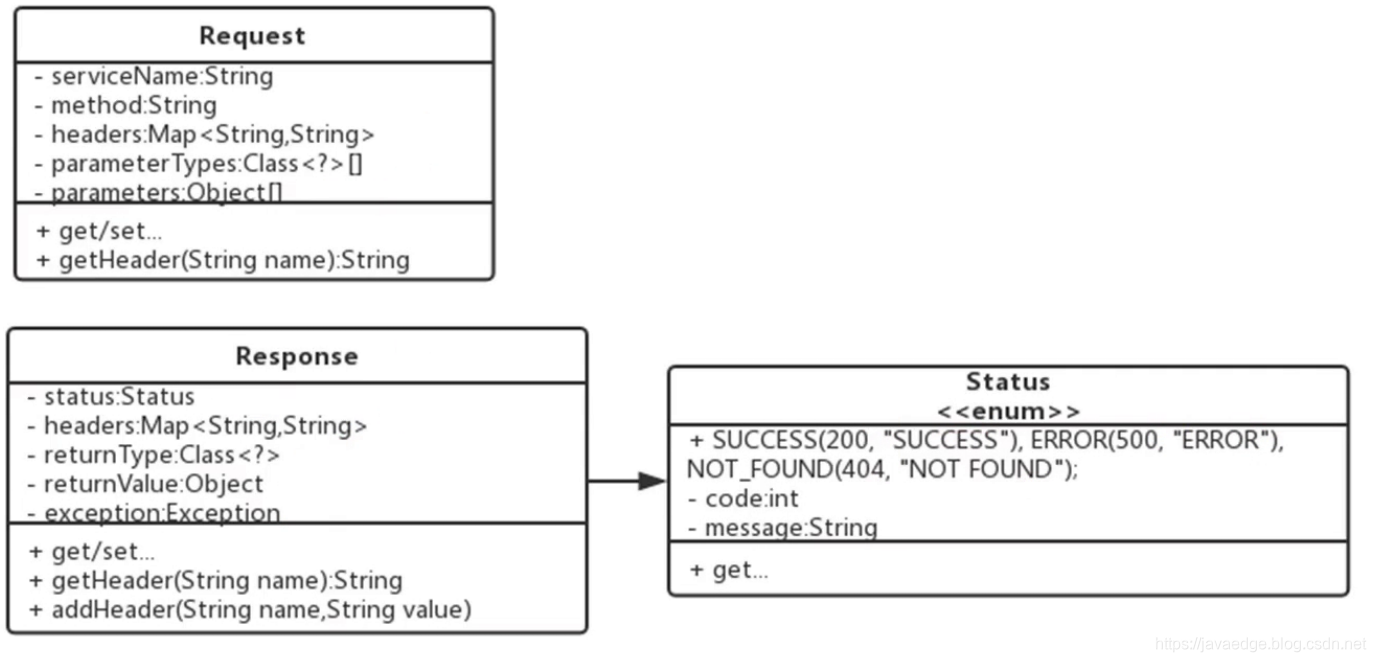

6.定义框架标准的请求, 响应类

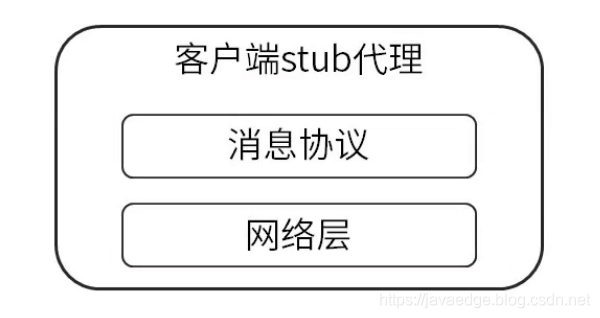

7.将协议层扩展为四个 消息协议独立为一层(客户端、服务端均需要)
网络层 发送请求,获得响应 要发起网络请求,则须知道服务地址

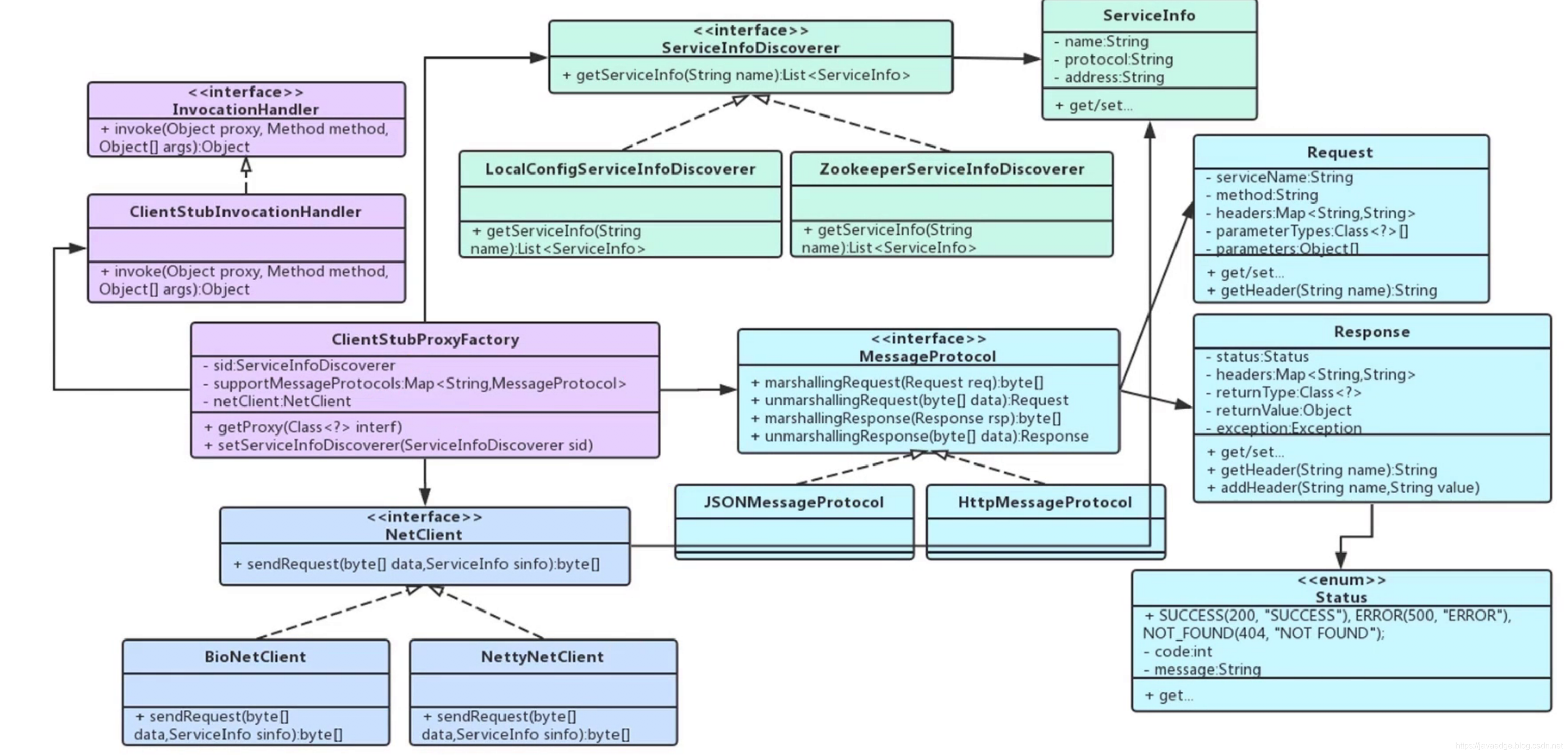

客户端完整类图
实现客户端 按照类图设计,填码! 看ClientStubProxyFactory核心类的代码示例!
在实现过程中,协议层涉及一个重要概念
-
参数序列化、反序列

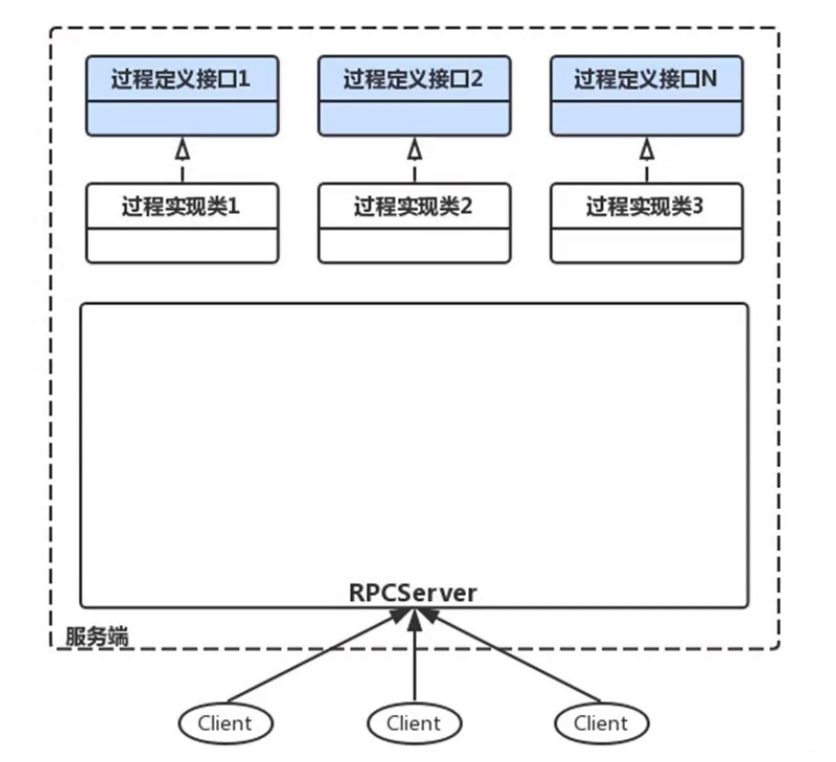

3 设计服务端

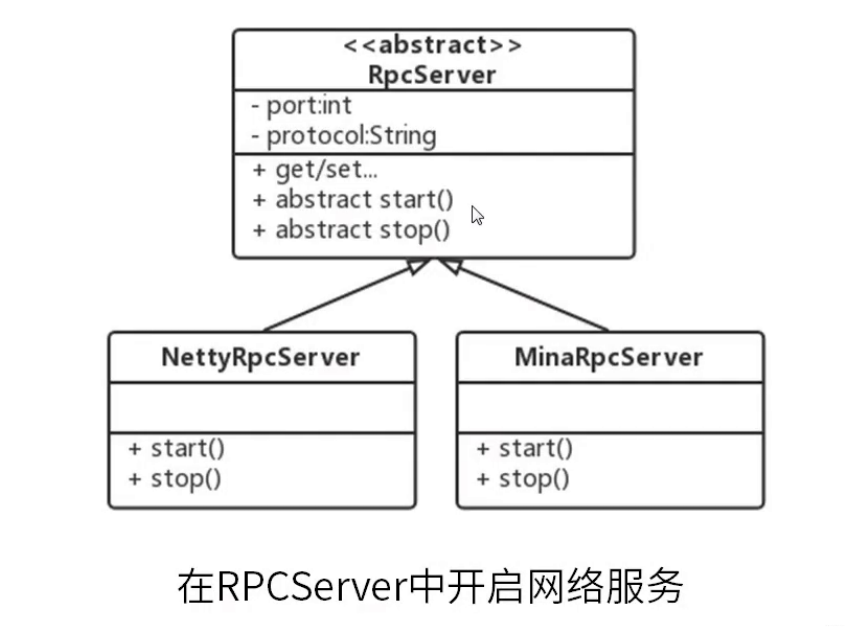

3.1 RPCServer
客户端请求过来了,服务端首先需要通过RPCServer接收请求。
RPCServer接收到客户端请求后,还需要做哪些工作?

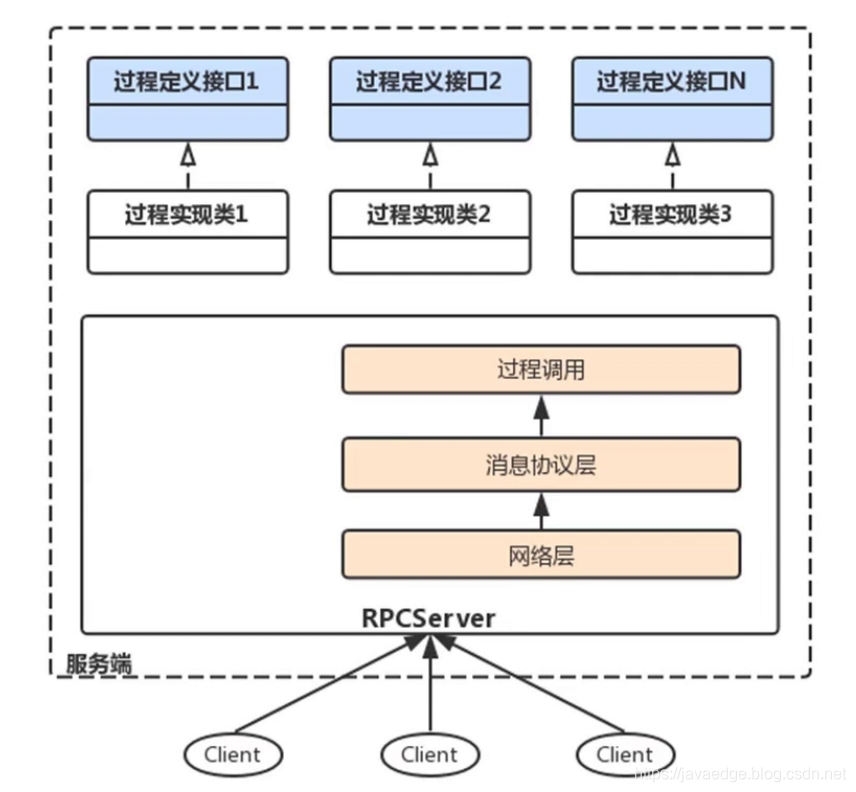

网络层在RPCServer中提供多线程来处理请求,消息协议层复用客户端设计的。 (设计一个请求处理类
,来完成网络层以上的事情。)

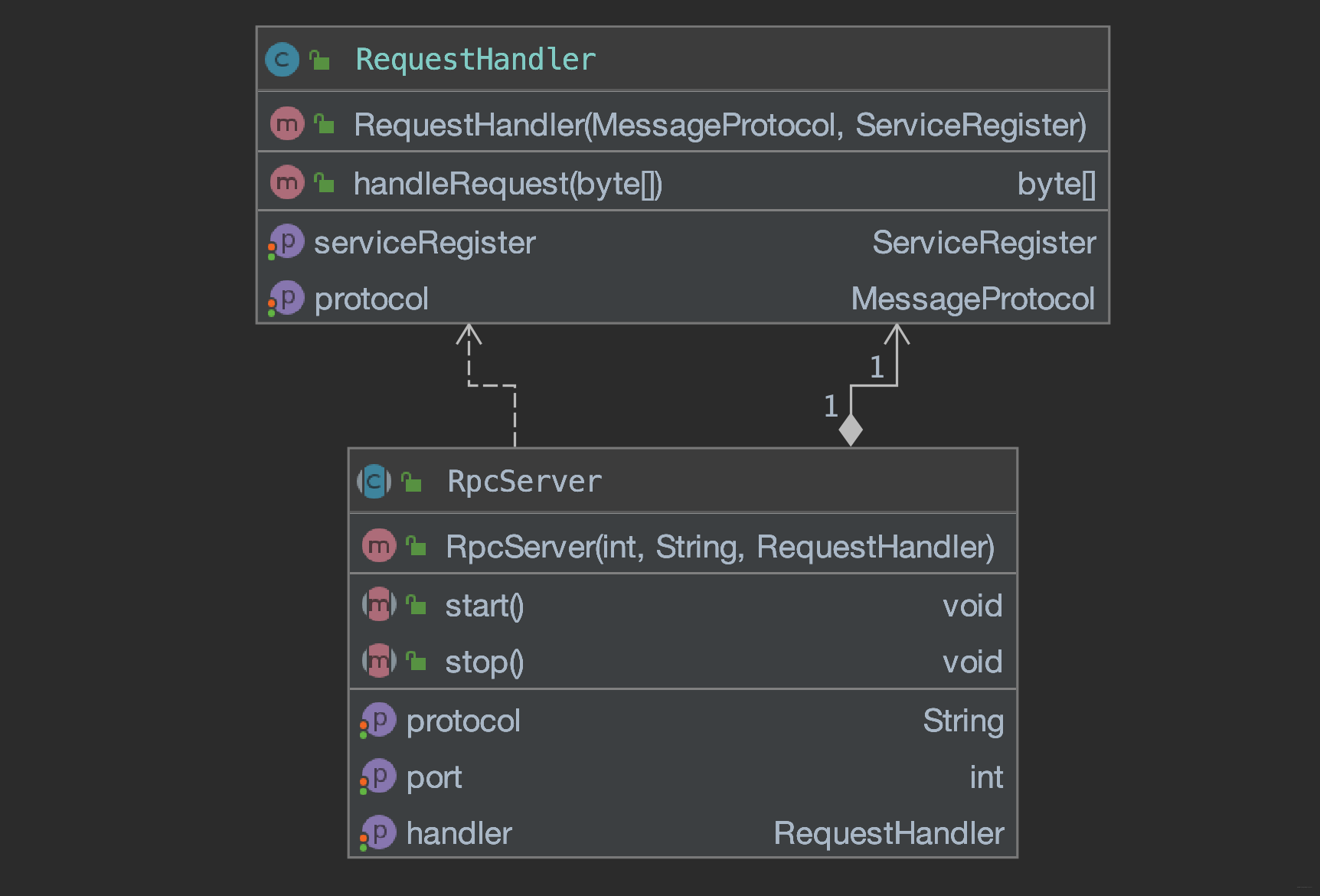

3.3 RequestHandler
RPCServer接收到请求后,将请求交给RequestHandler来处理 RequestHandler调用协议层来解组请求消息为Request对象,然后调用过程!
➢ RequestHandler如何得到过程对象? ➢ Request中有什么? ➢ 服务名、方法名、参数类型、参数值 ➢ 是否需要一个过程注册模块?
看看之后的设计

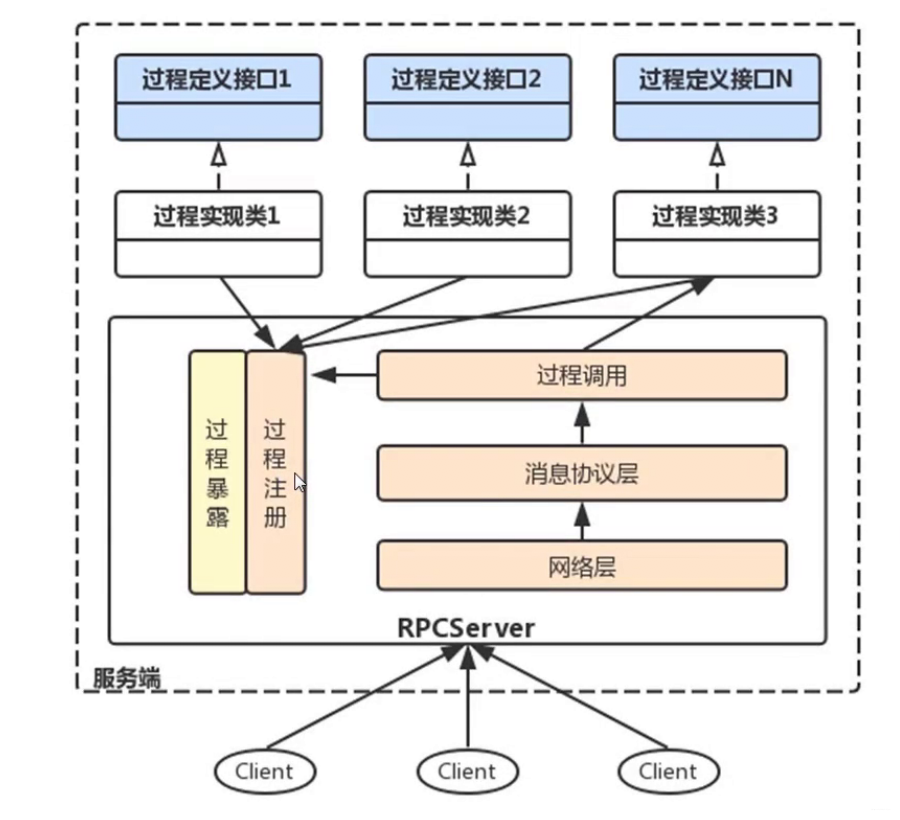

➢ 过程注册模块
:让用户将他们的过程注册到RPC框架 ➢ 过程暴露模块
:想对外发布(暴露)服务注册、暴露可以由同一个类实现
-

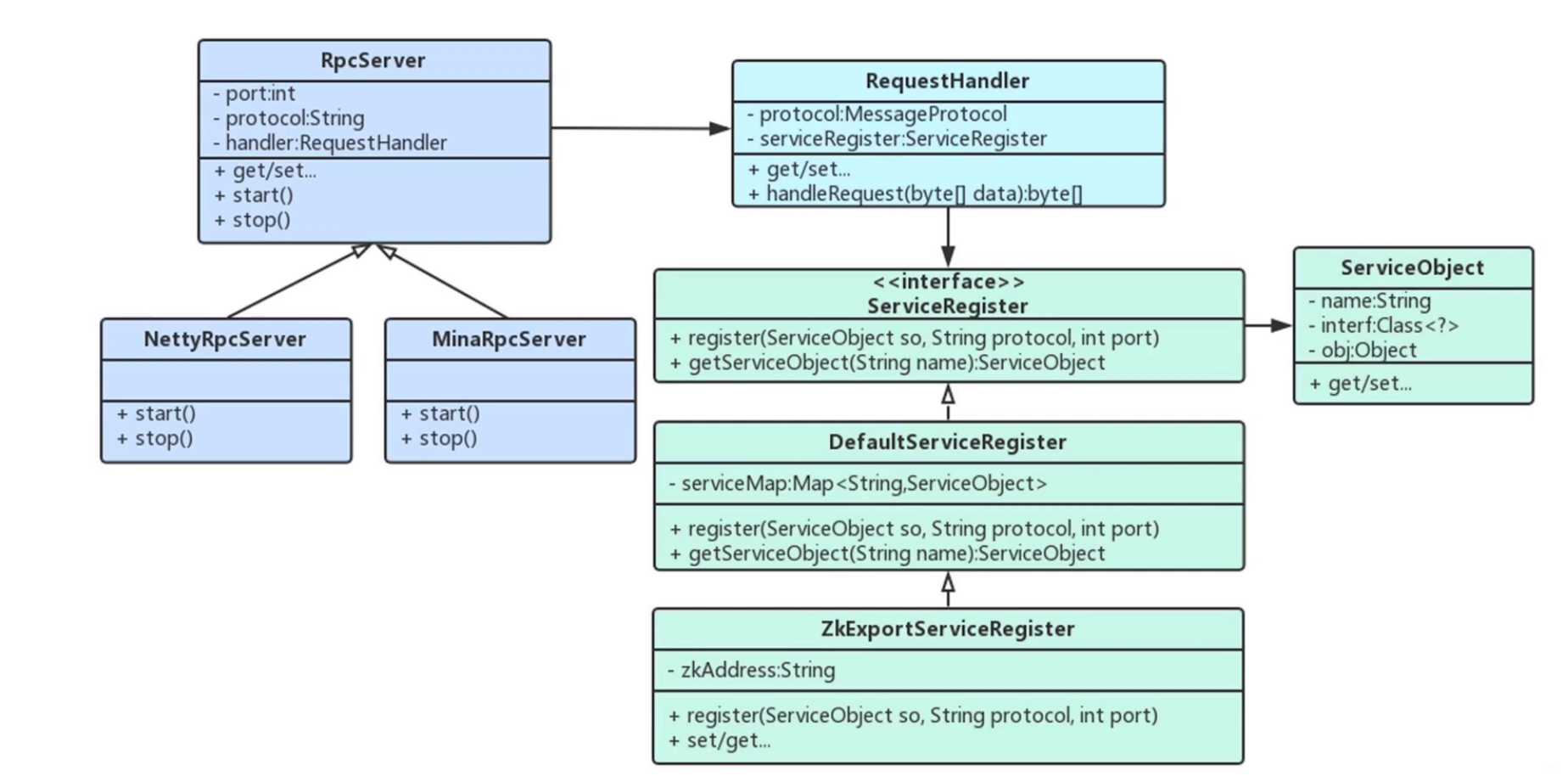

RPCServer 中实现网络层: Netty, 使用RequestHandler
-
ServiceRegister 模块实现服务注册、发布。
-
RequestHandler 中实现消息协议处理、过程调用
RPC 服务调用过程
0.服务消费方(Client)以本地调用方式调用服务
-
client stub 接收到调用后负责将方法、参数等封装成能够进行网络传输的消息体
-
client stub 将消息进行编码并发送到服务端
-
server stub 收到消息后进行解码
-
server stub 根据解码结果调用本地的服务
-
本地服务执行并将结果返回给server stub
-
server stub 将返回导入结果进行编码并发送至消费方
-
client stub 接收到消息并进行解码
-
服务消费方(client)得到结果
