智能门锁采用NFC刷卡作为解决方案，适用于老人和小孩，避免密码遗忘和指纹拒真问题。NFC基于RFID，工作于近场耦合区，具有10cm左右的工作距离。NFC还具备点对点通信功能，广泛应用于门禁系统。文章介绍了NFC天线设计、匹配电路的阻抗匹配原则，并推荐了相关阅读材料。
刷卡是智能门锁的开门方式之一，针对老人小孩容易忘记密码、指纹纹路较浅可能出现拒真的情况，随身携带卡片刷卡开门成为一个更好的解决方案。
传统天线是通过向空中辐射电磁波来传输电磁信号，天线工作于远场区，为了能把电磁信号辐射到空中，天线的长度需要和工作波长相比拟。而应用于门锁刷卡13.56MHz的NFC在RFID的基础上发展而来，其天线工作于近场耦合区，ISO14443-A/B工作距离只有10cm左右，ISO15963最远工作距离也只有1m，远小于22.12m的工作波长。
另外，NFC和RFID在本质上没有太大区别，但NFC技术增加了点对点通信功能，可以快速建立设备之间点对点无需通信。RFID更多的被应用在生产、物流、资产管理上，NFC技术在门禁、公交校园一卡通、公交一卡通等领域有独特的应用优势。
关于NFC天线的原理、设计可参考如下文章：

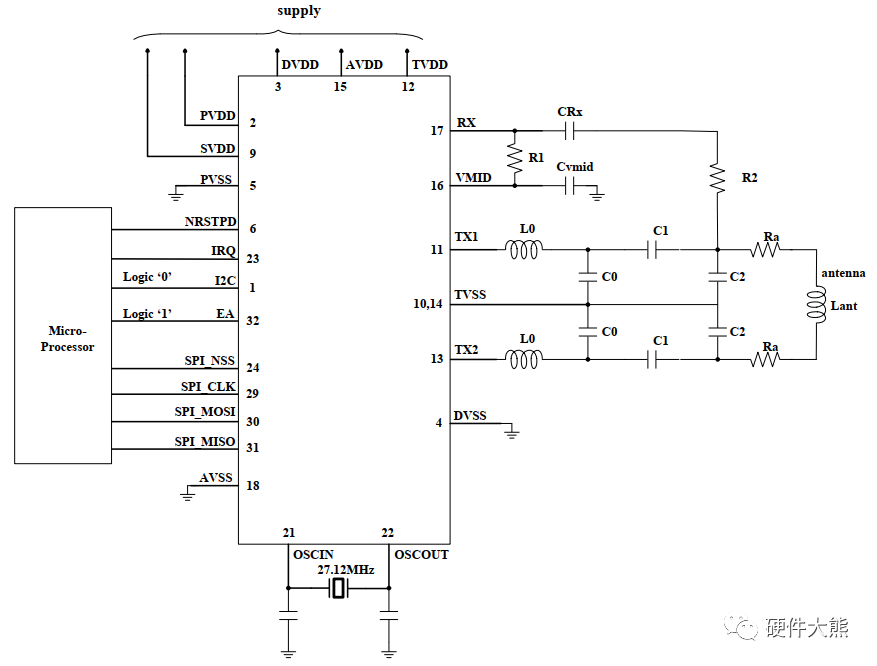

以捷联芯微SL2623为例，
-

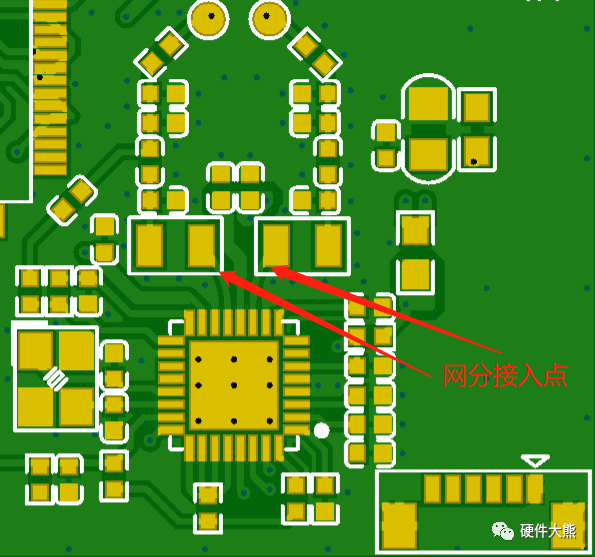

将理论计算值或原厂推荐值的器件焊接在匹配电路相应的位置上，连上天线，在TX1和TX2之间利用矢量网络分析仪测试
-

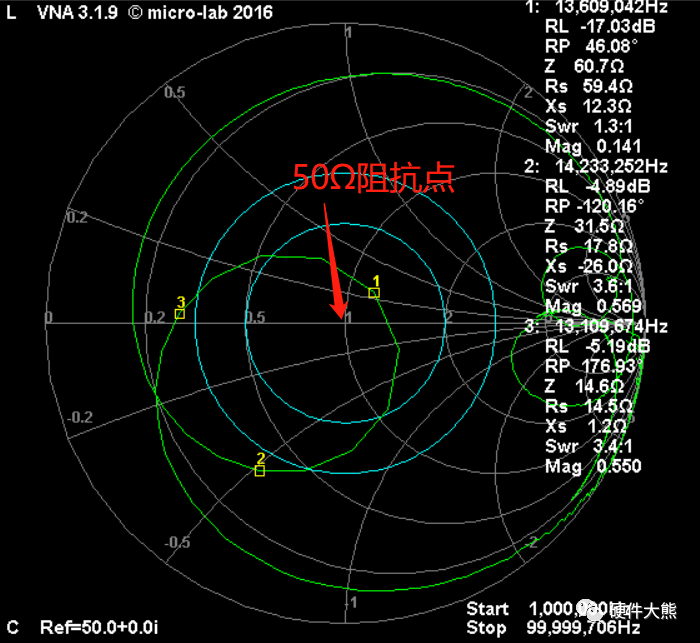

利用网分，我们需要调节匹配电路，将13.56MHz频率点调整到50Ω阻抗点；

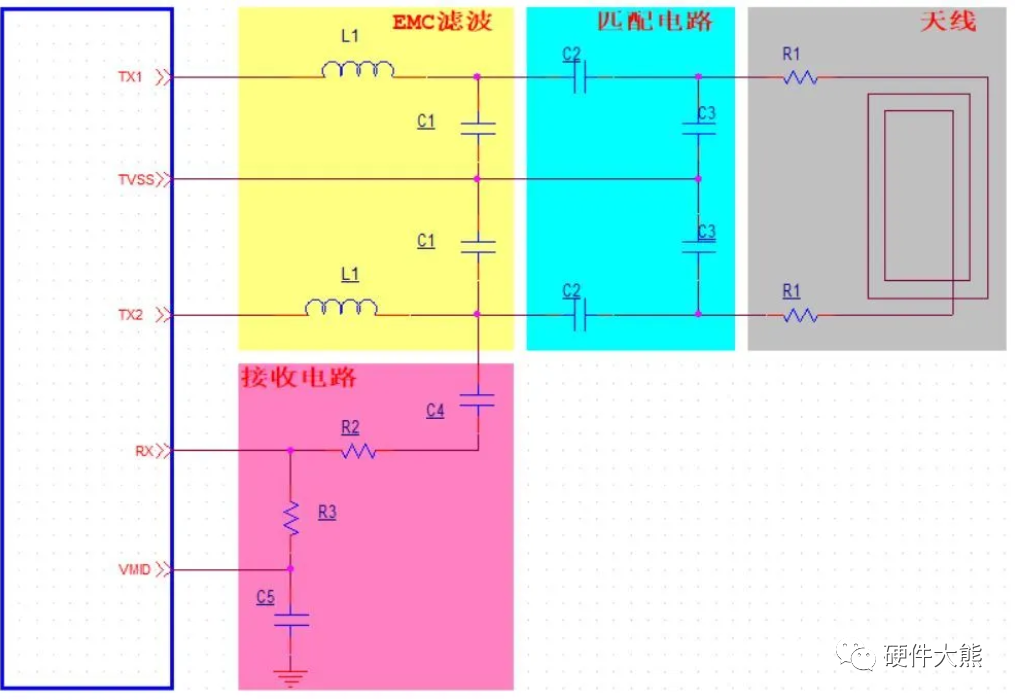

关于NFC电路框架划分，如下图：

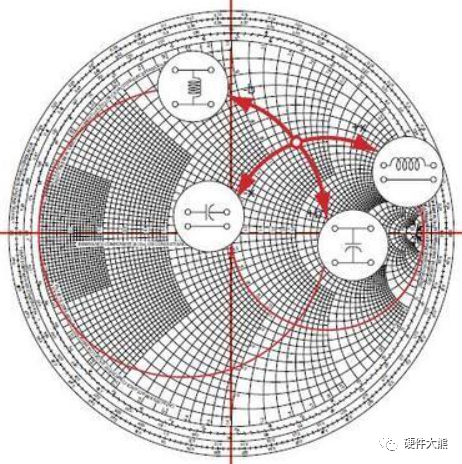

调节匹配电路进行阻抗匹配，在Simith图上遵循如下规则：
串联电感：沿着恒电阻圆顺时针走；
串联电容：沿着恒电阻圆逆时针走；
并联电容：沿着恒电导圆顺时针走；
并联电感：沿着恒电导圆逆时针走。
所谓“八字真言”：上感下容，左并右串
关于该规则原理，可参考：
