基于串口调试助手调试HC-05主从一体蓝牙模块应用功能

简介
工作模式
HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）说明
HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）硬件电路连接
HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）角色
HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）原理图
HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）AT指令集
设置HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）为从模块并参与配对的步骤
串口调试助手调试HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）为从模块并参与配对的现象

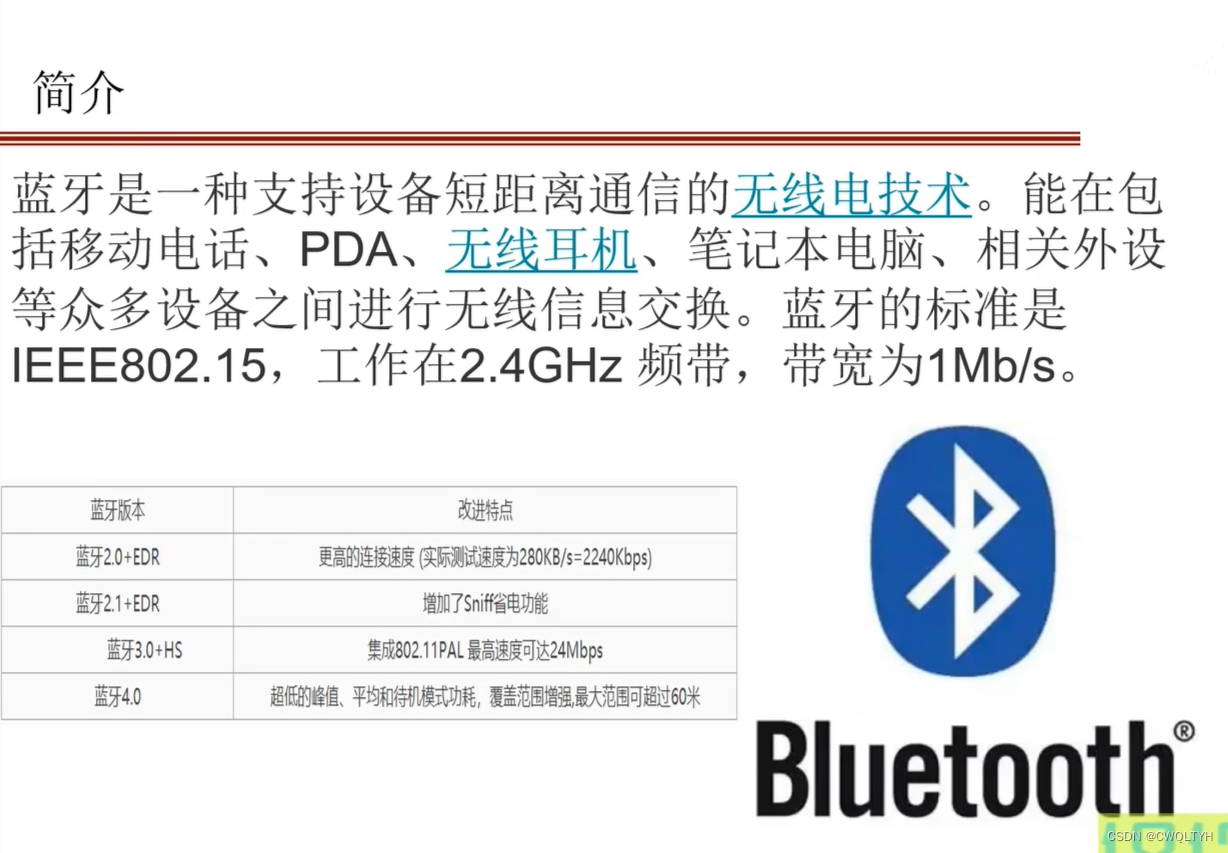

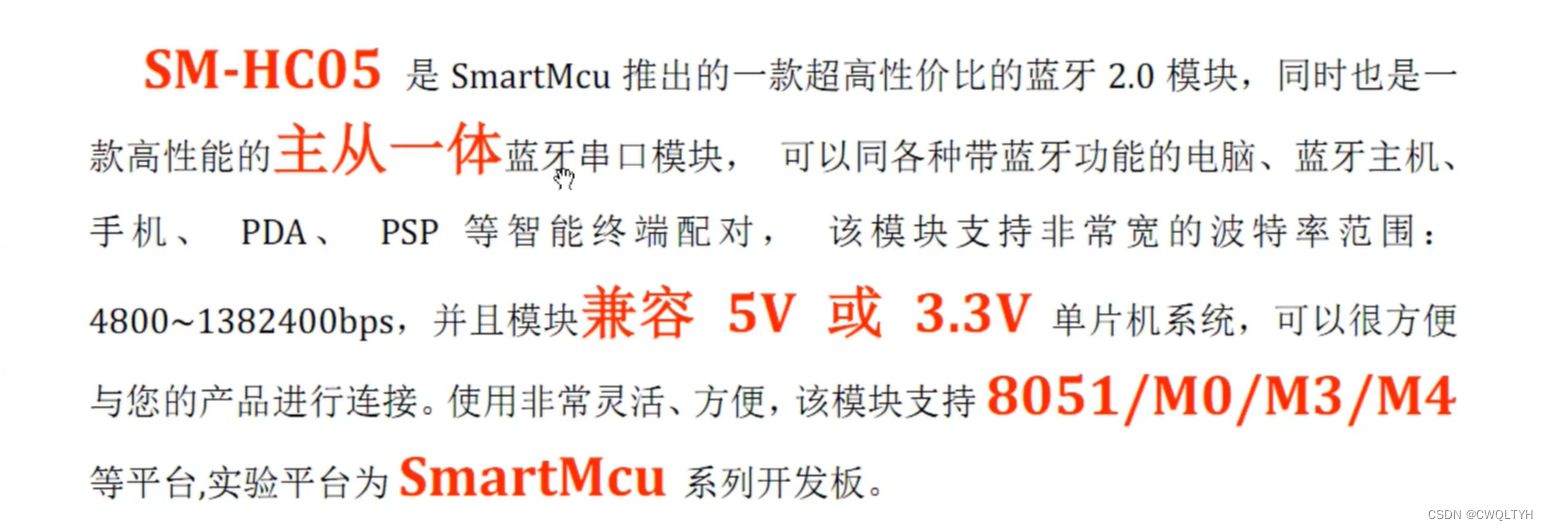

简介

在这里插入图片描述

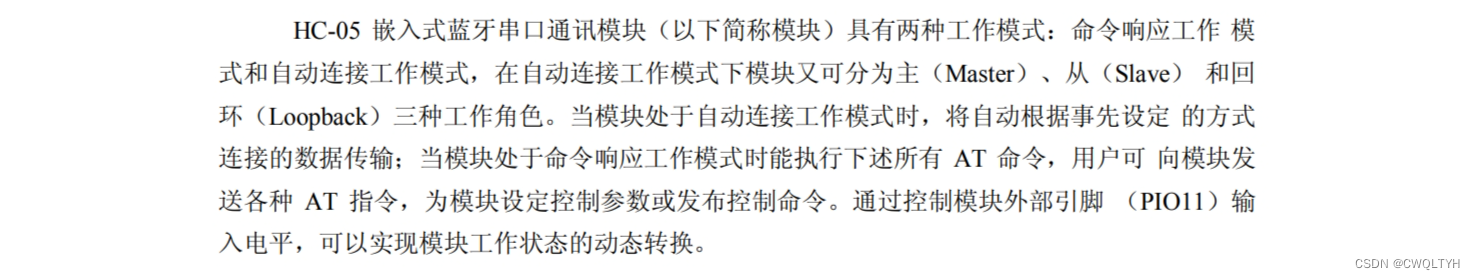

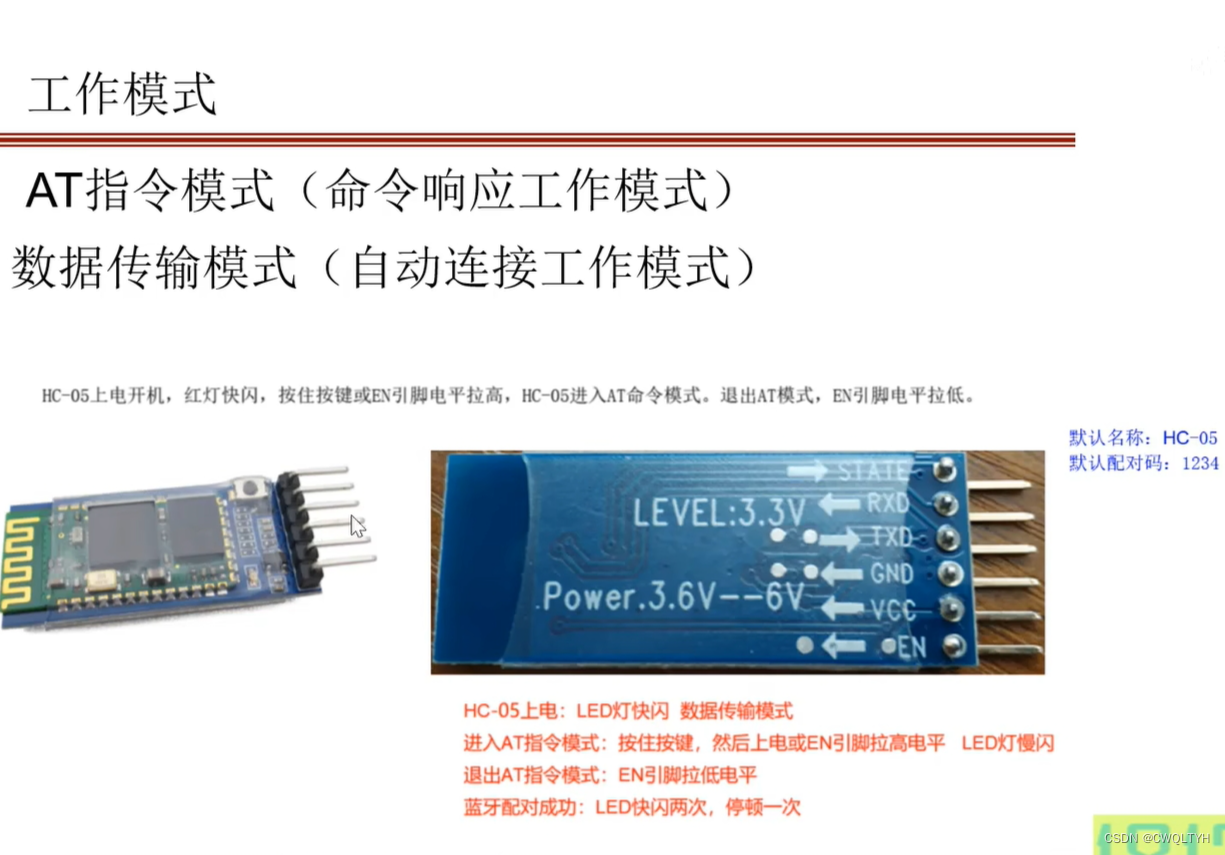

工作模式

在这里插入图片描述

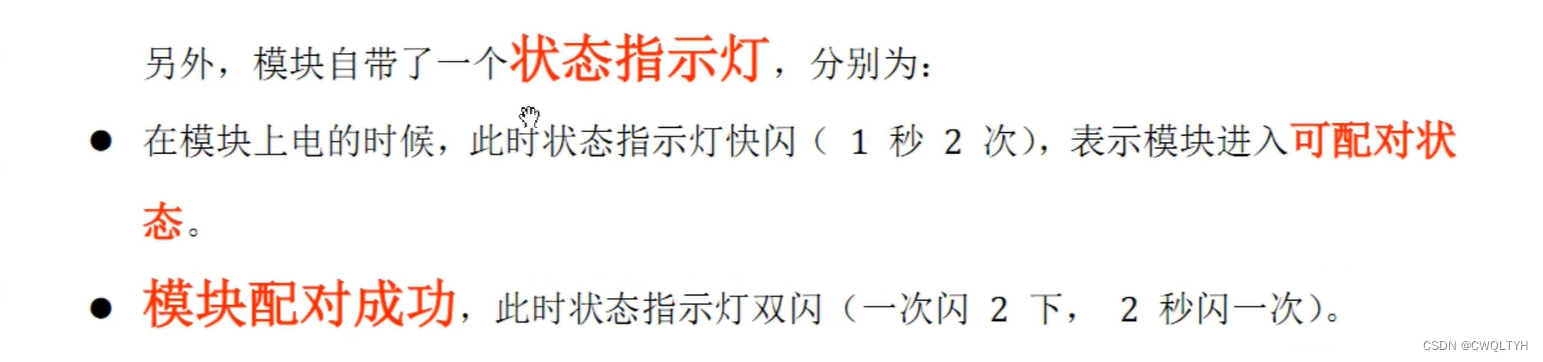

HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）说明

概述

在这里插入图片描述

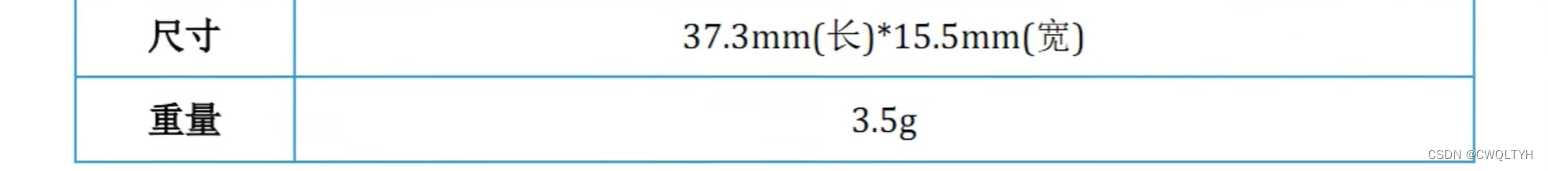

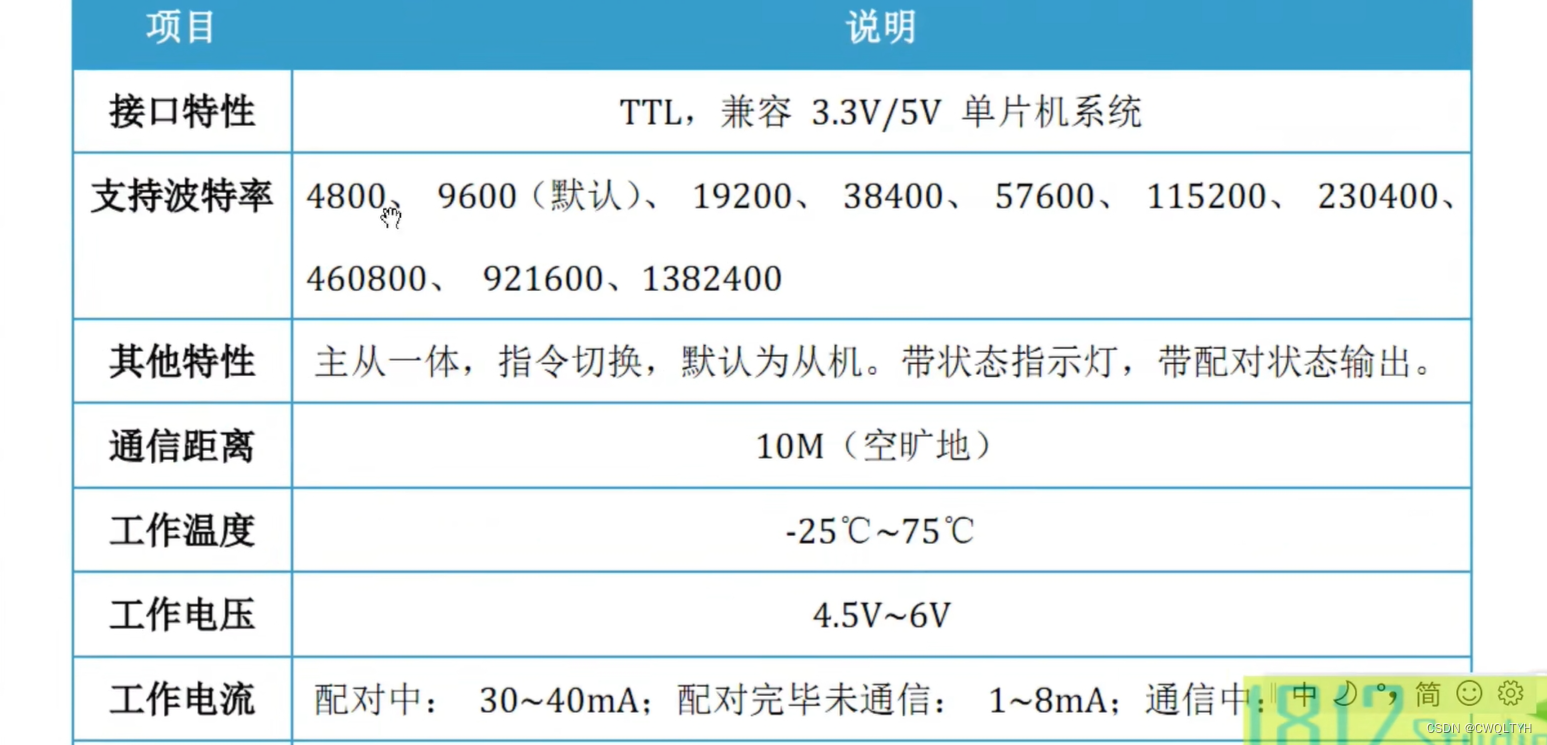

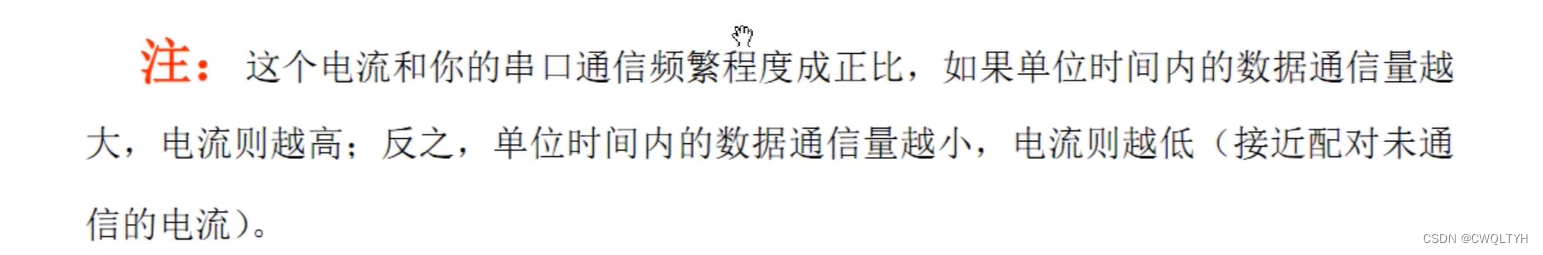

工作参数

在这里插入图片描述

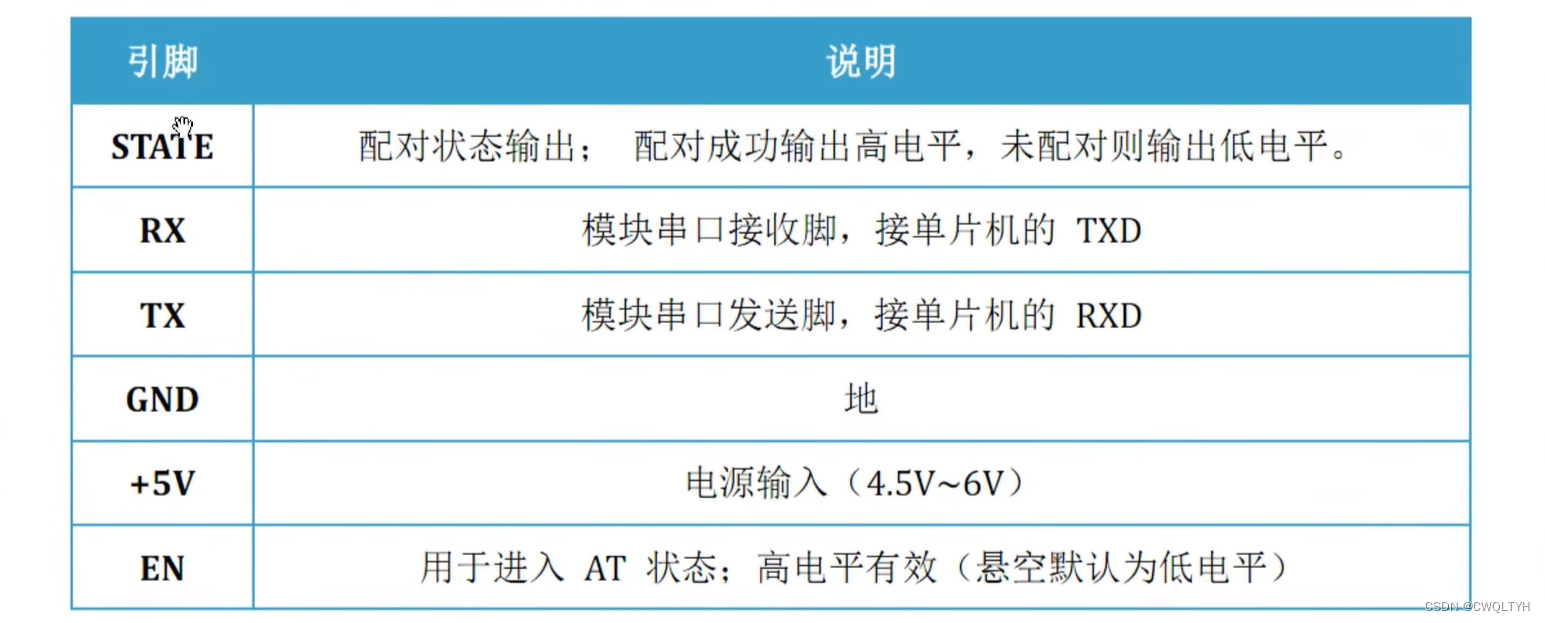

引脚描述

在这里插入图片描述

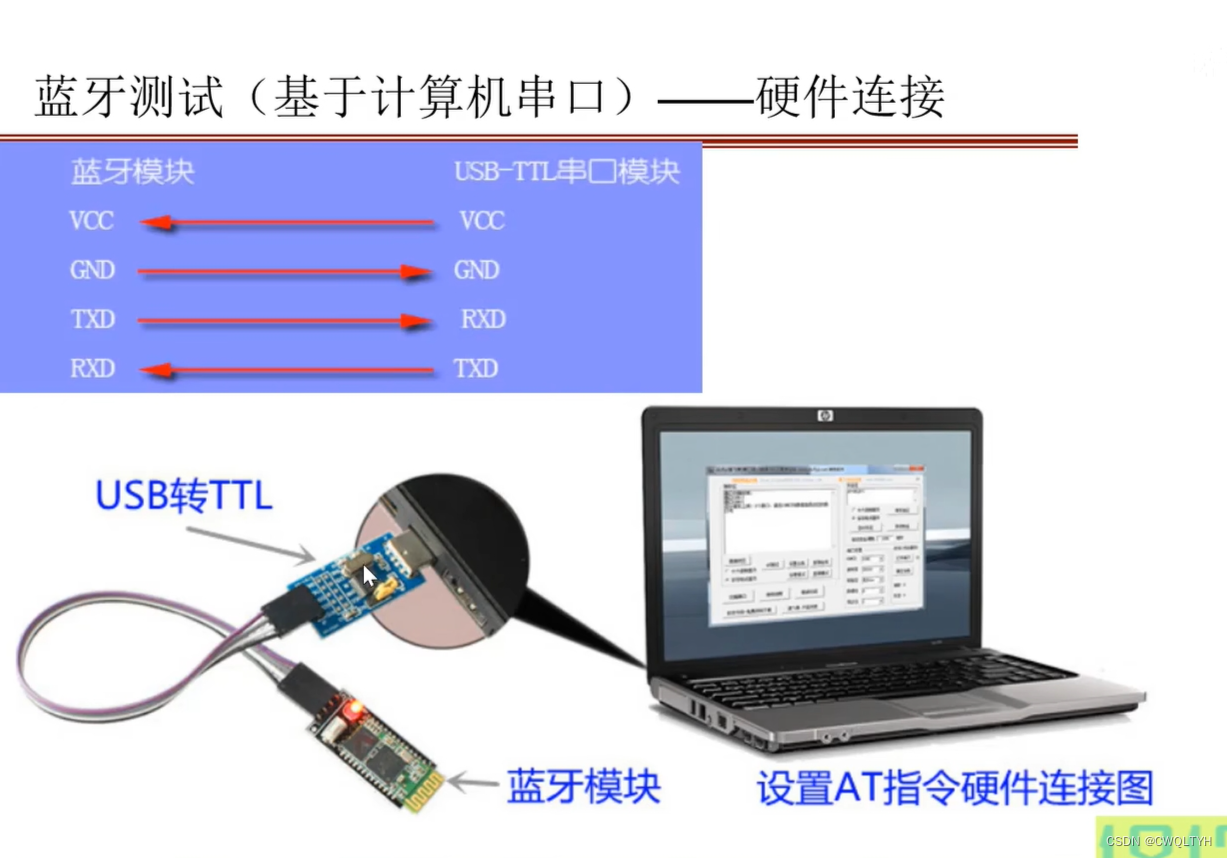

HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）硬件电路连接

在这里插入图片描述

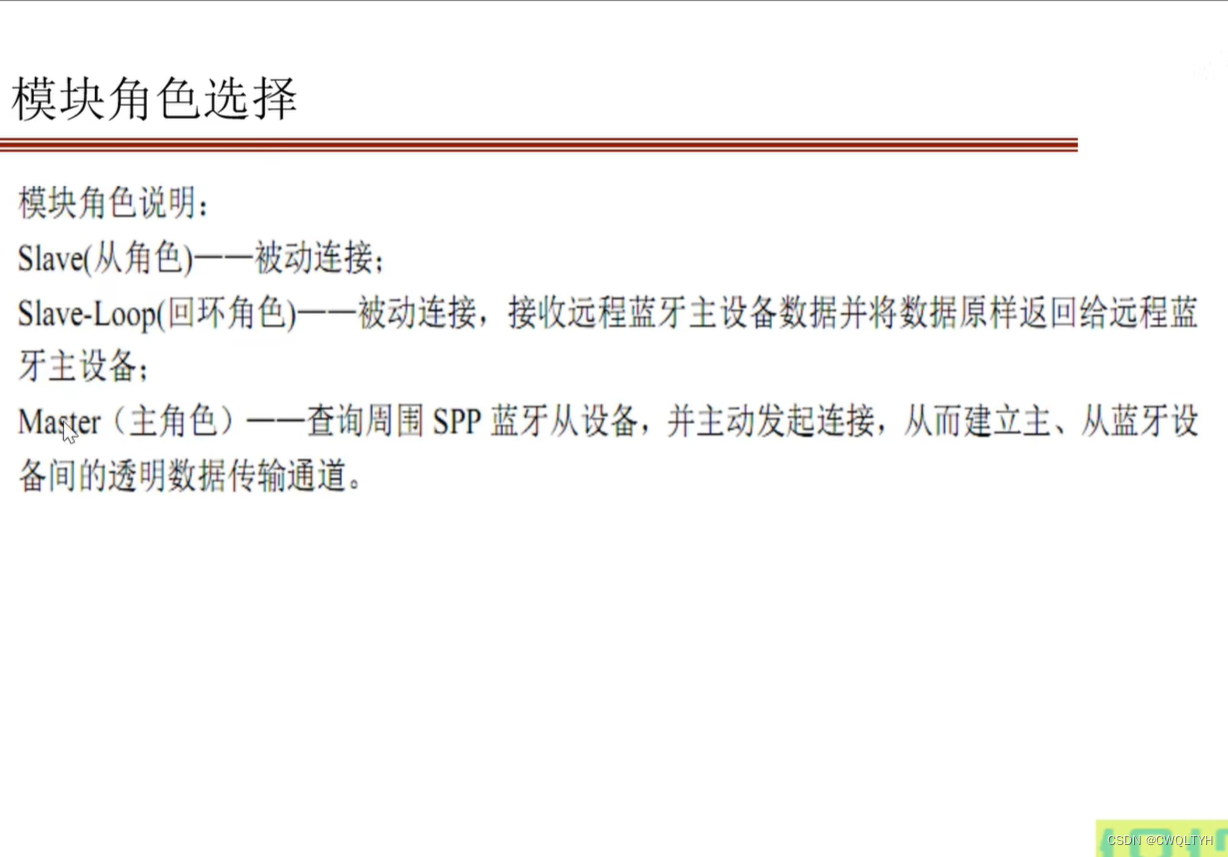

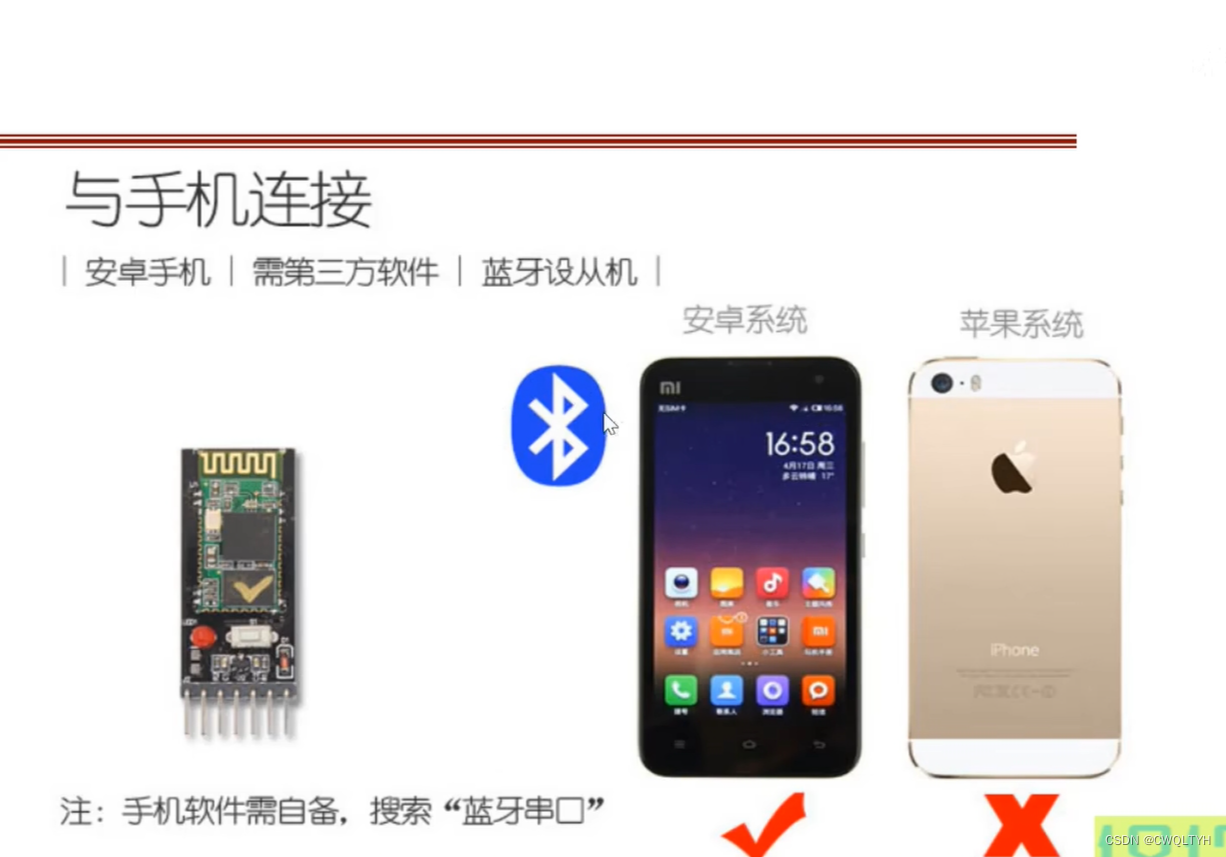

HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）角色

在这里插入图片描述

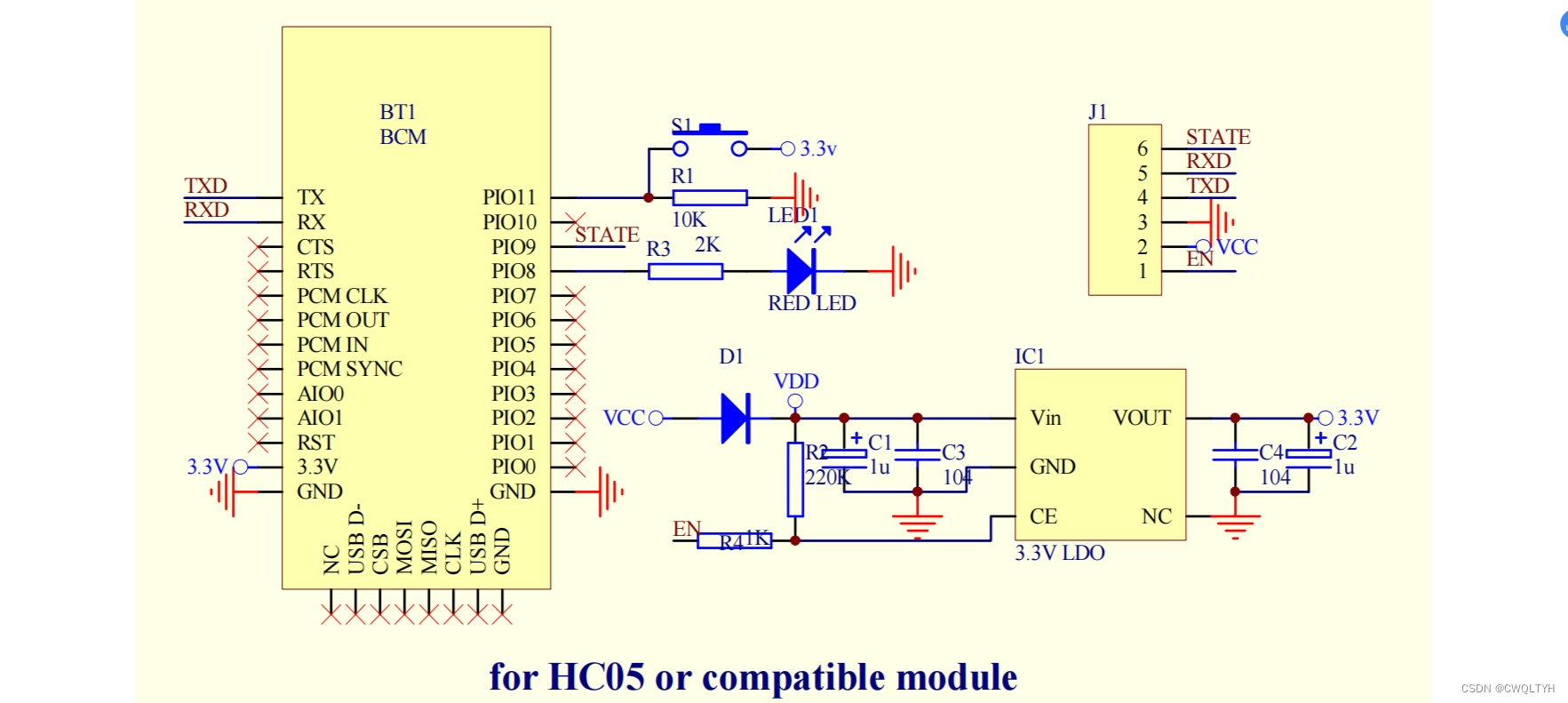

HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）原理图

在这里插入图片描述

HC-05 嵌入式蓝牙串口通讯模块（以下简称模块）AT指令集

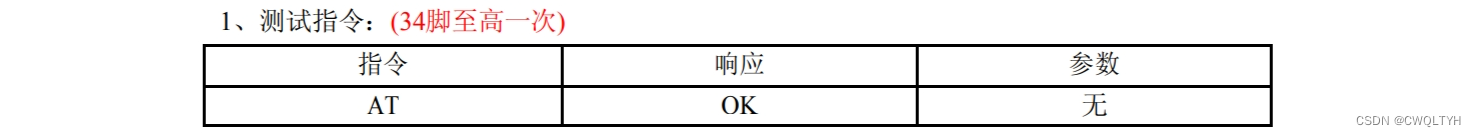

（1）、测试指令(34脚至高一次)

在这里插入图片描述

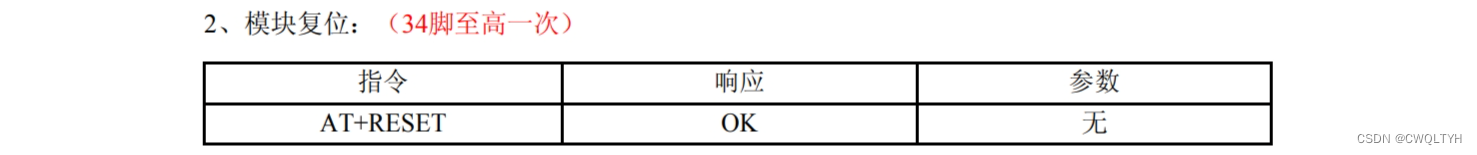

（2）、模块复位（34脚至高一次）

在这里插入图片描述

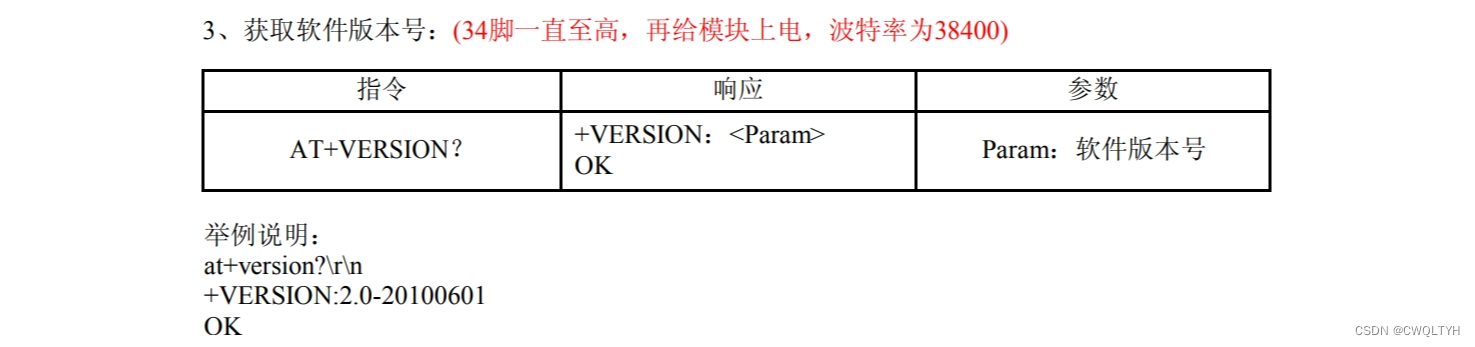

（3）、获取软件版本号(34脚一直至高，再给模块上电，波特率为38400)

在这里插入图片描述

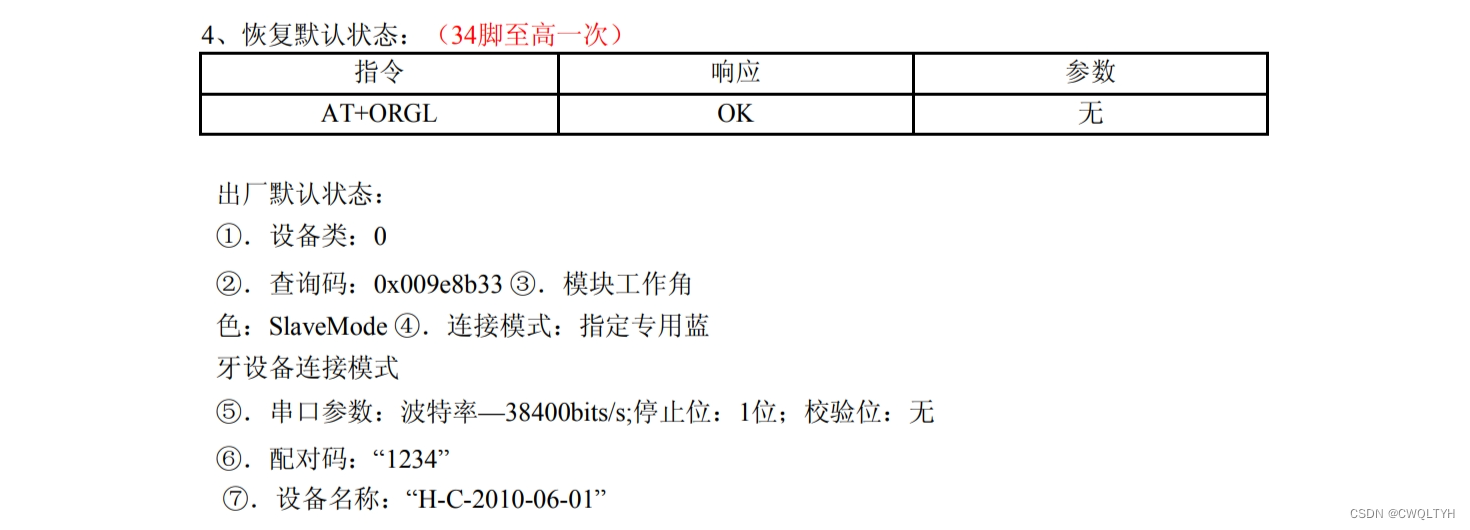

（4）、恢复默认状态（34脚至高一次）

在这里插入图片描述

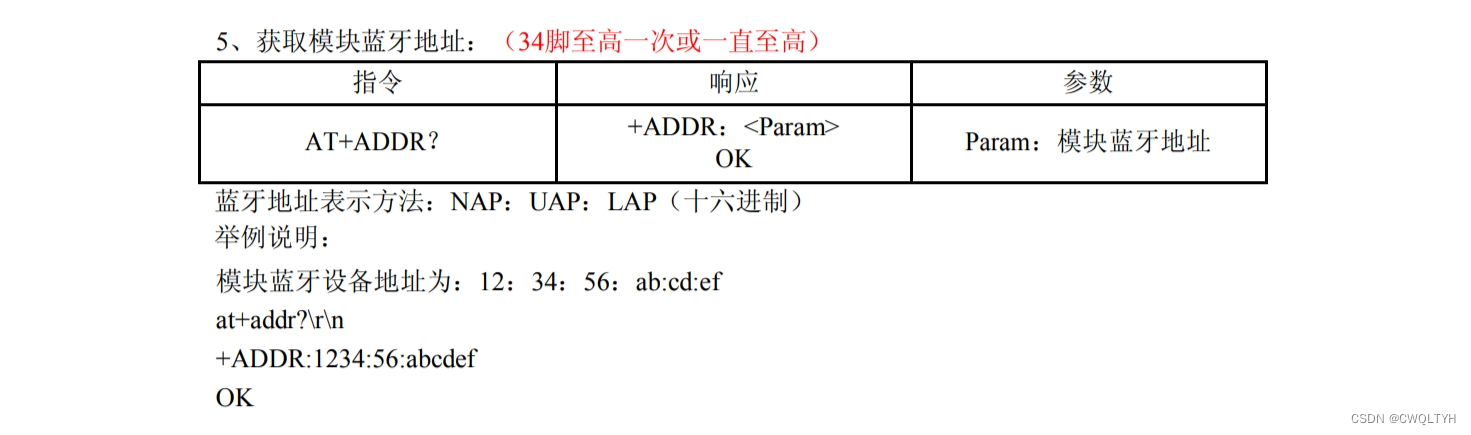

（5）、获取模块蓝牙地址（34脚至高一次或一直至高）

在这里插入图片描述

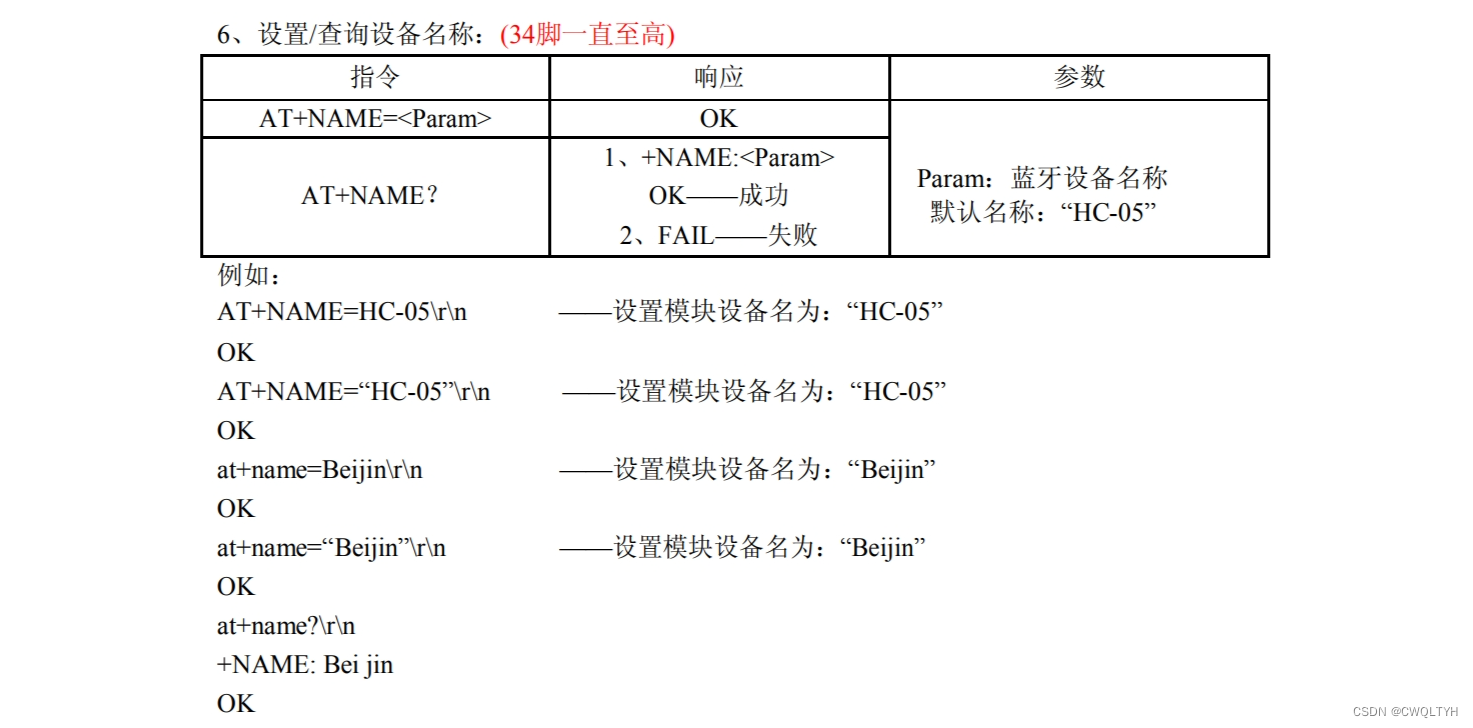

（6）、设置/查询设备名称(34脚一直至高)

在这里插入图片描述

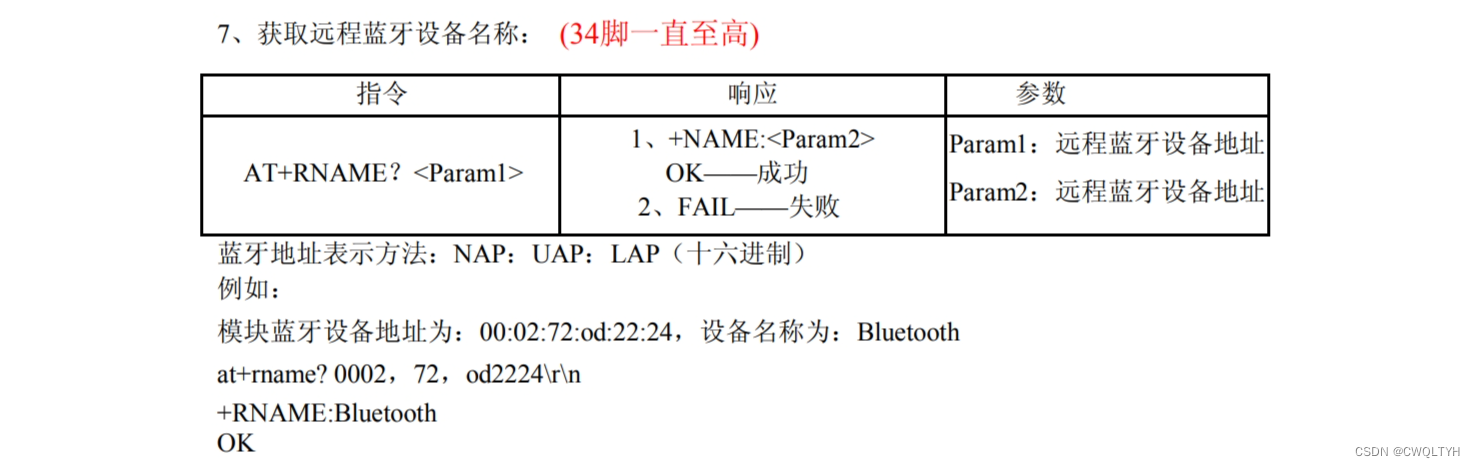

（7）、获取远程蓝牙设备名称 (34脚一直至高)

在这里插入图片描述

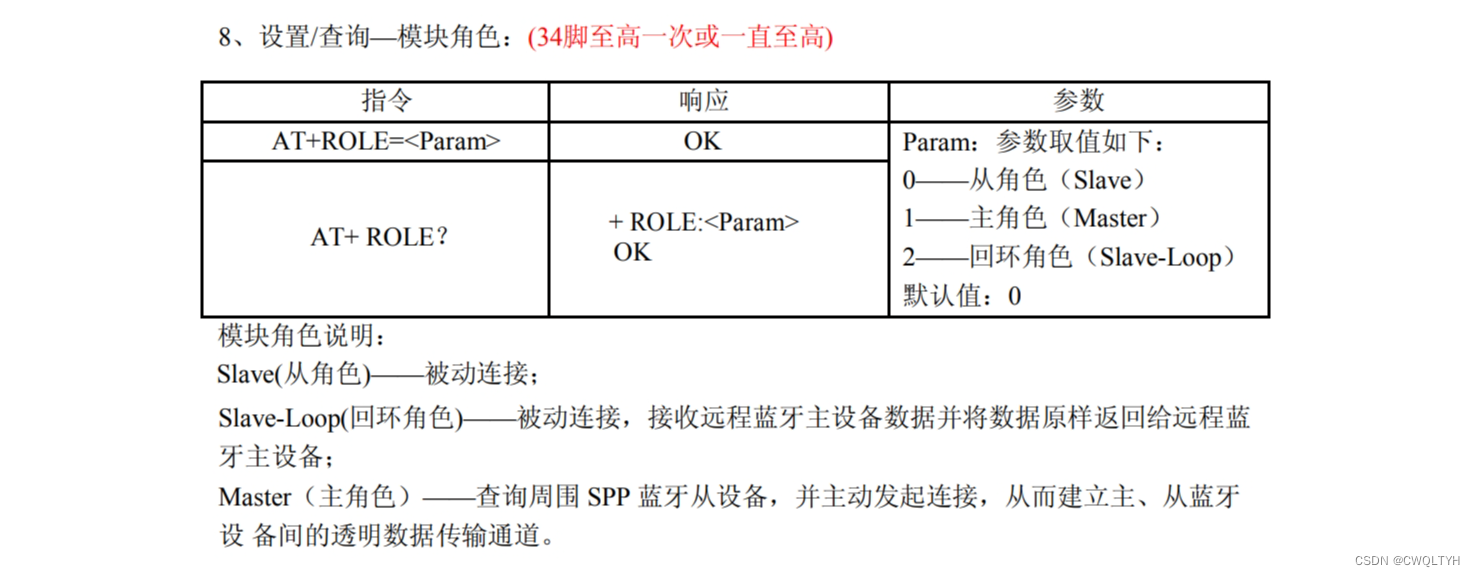

（8）、设置/查询—模块角色(34脚至高一次或一直至高)

在这里插入图片描述

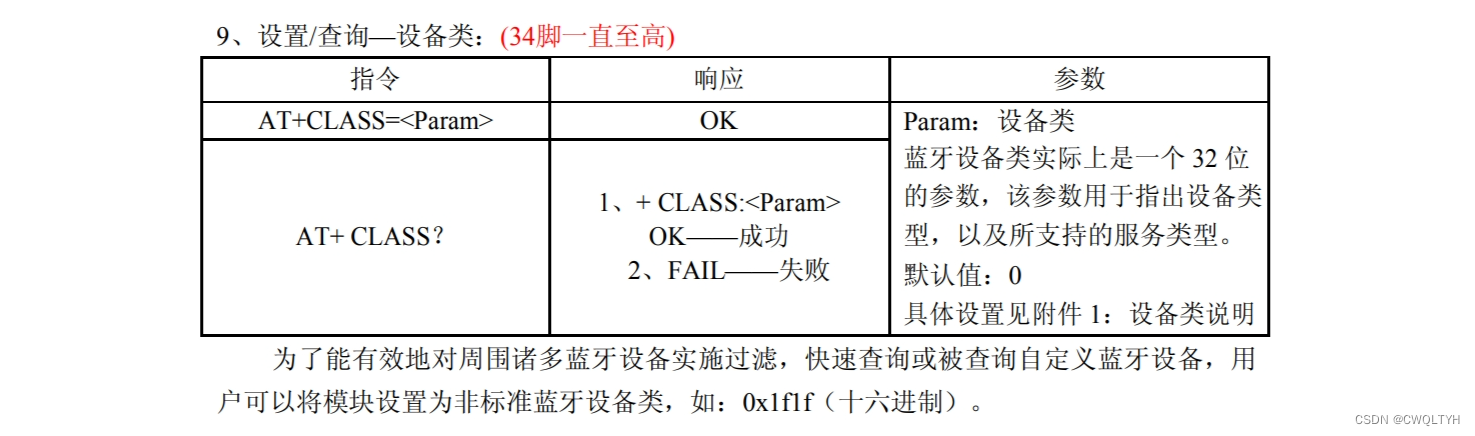

（9）、设置/查询—设备类(34脚一直至高)

在这里插入图片描述

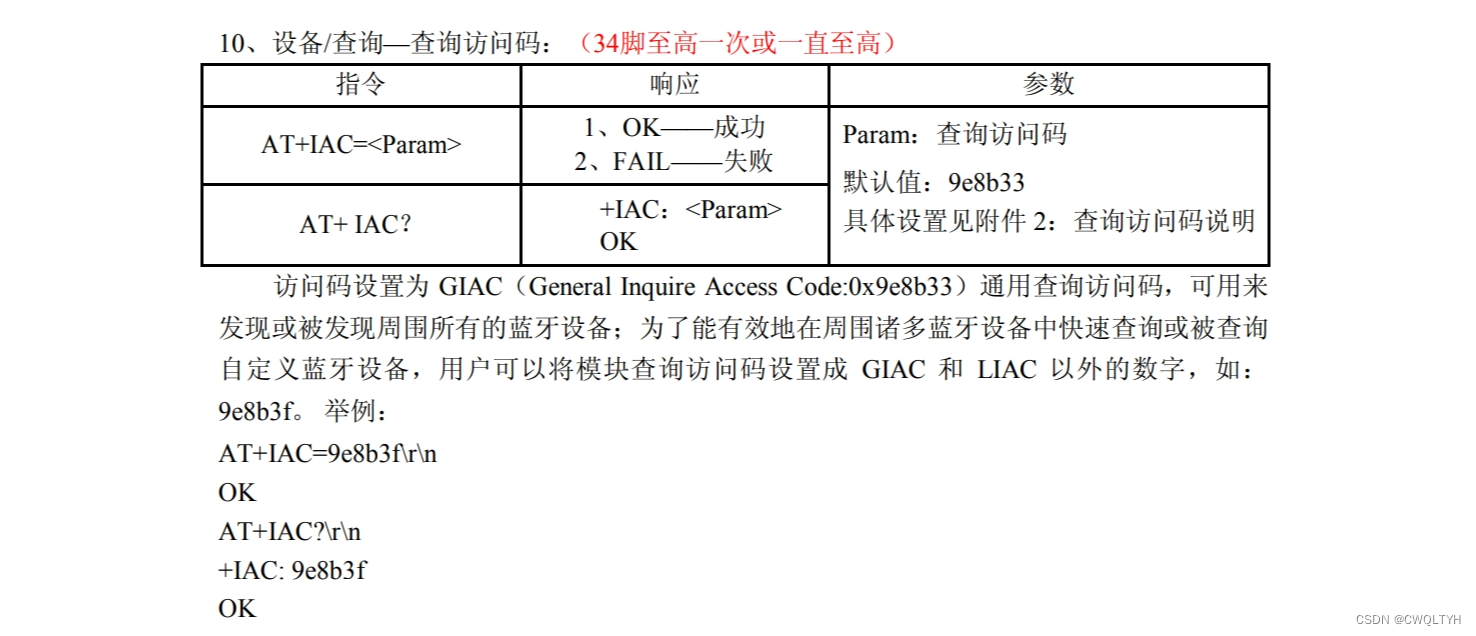

（10）、设备/查询—查询访问码（34脚至高一次或一直至高）

在这里插入图片描述

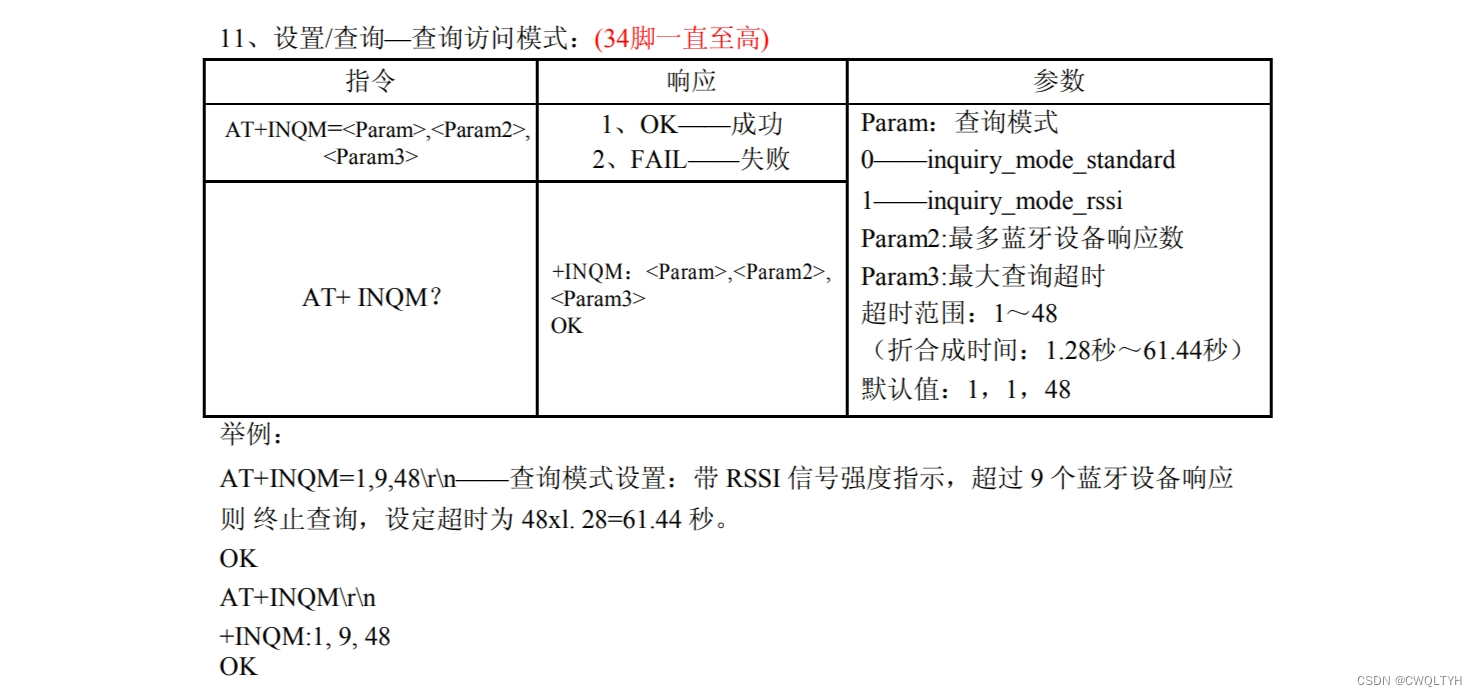

（11）、设置/查询—查询访问模式(34脚一直至高)

在这里插入图片描述

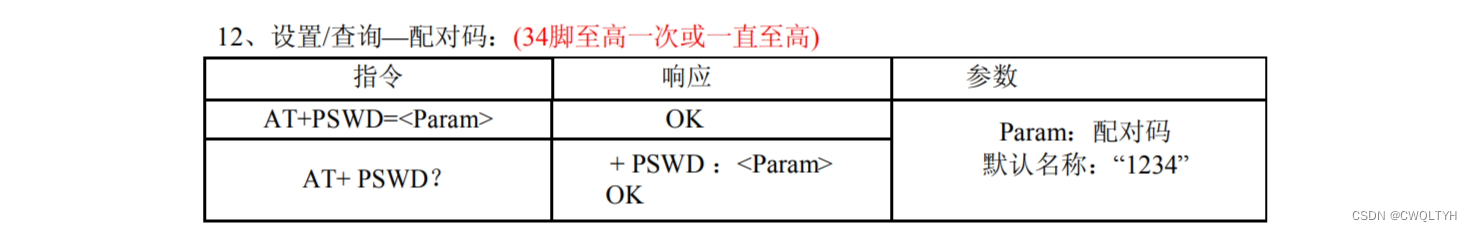

（12）、设置/查询—配对码(34脚至高一次或一直至高)

在这里插入图片描述

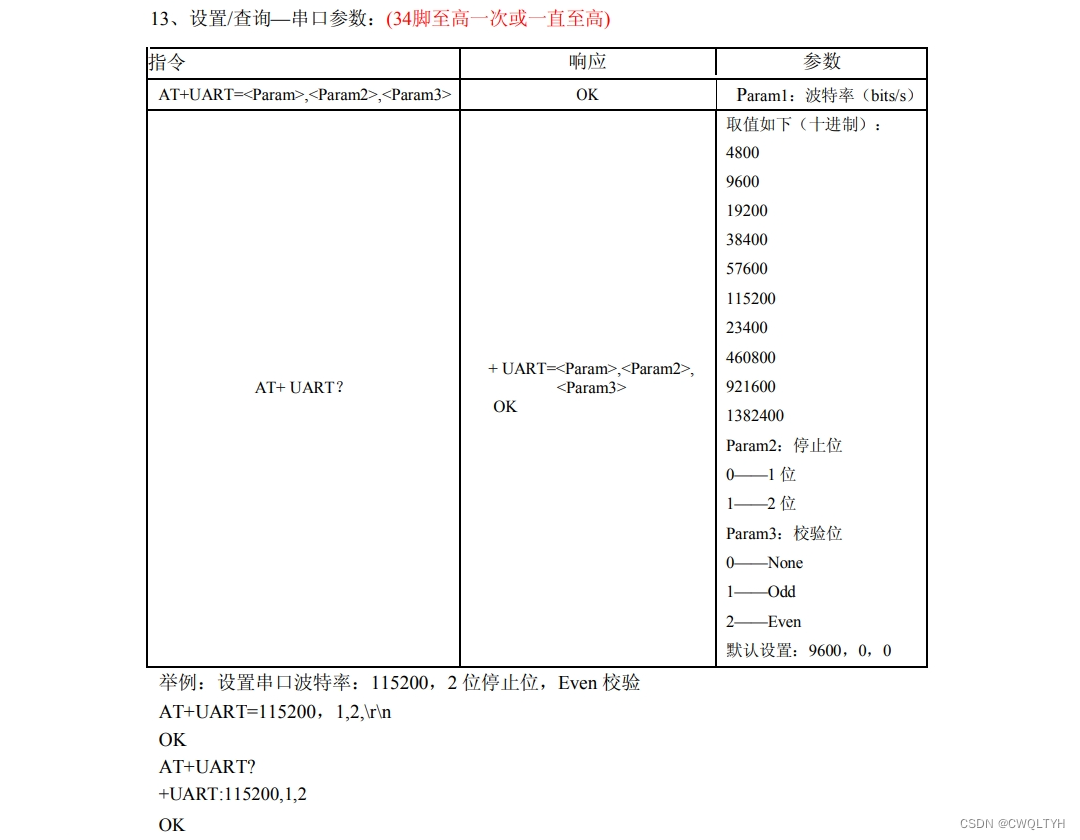

（13）、设置/查询—串口参数(34脚至高一次或一直至高)

在这里插入图片描述

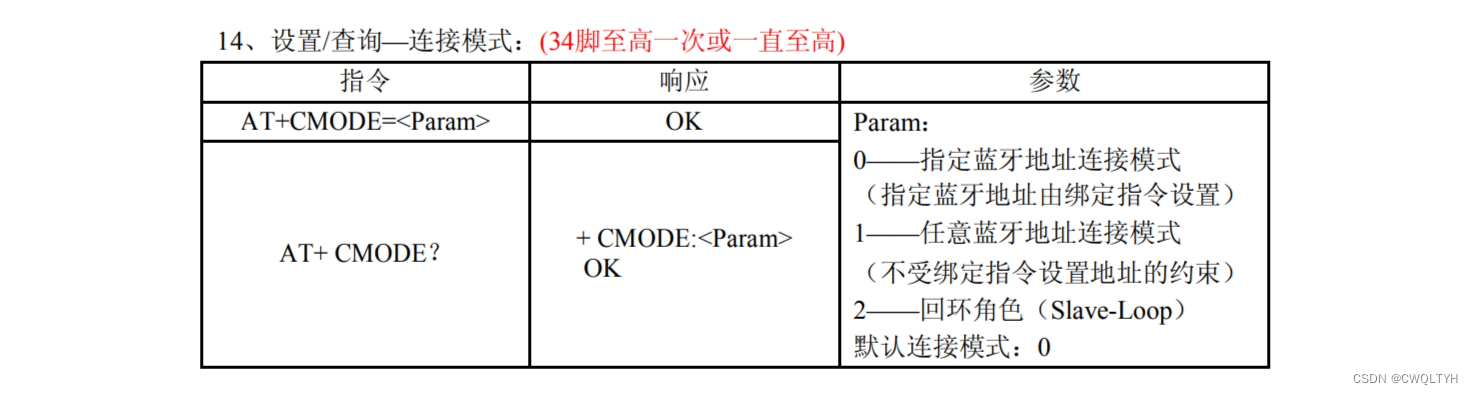

（14）、设置/查询—连接模式(34脚至高一次或一直至高)

在这里插入图片描述

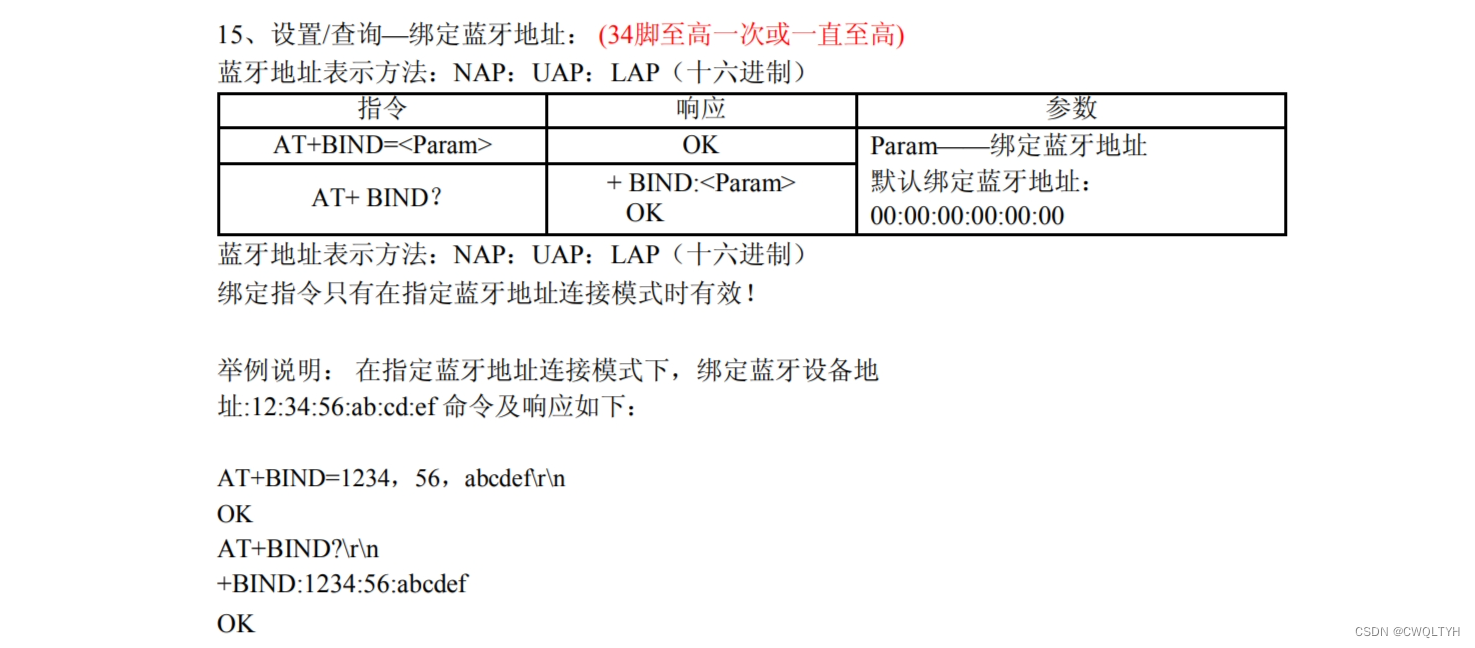

（15）、设置/查询—绑定蓝牙地址(34脚至高一次或一直至高)
