基于STC12C5A60S2系列1T 8051单片机实现串口调试助手软件与单片机相互发送数据的RS485通信功能

STC12C5A60S2系列1T 8051单片机管脚图

# STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置# STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

STC12C5A60S2系列1T 8051单片机串口通信介绍

STC12C5A60S2系列1T 8051单片机串口通信的结构

基于STC12C5A60S2系列1T 8051单片机串口通信的特殊功能寄存器列表

基于STC12C5A60S2系列1T 8051单片机串口通信用到的特殊功能寄存器

STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信类型、波特率

STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR1

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信引脚切换

串口1控制寄存器SCON

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信以下功能
（1）、设置串口通信工作模式
（2）、设置串口方式2或方式3多机通信
（3）、设置串口通信允许接收
（4）、设置串口通信在方式2或方式3下发送第9位数据
（5）、设置串口通信通信在方式2或方式3下接收第9位数据
（6）、设置串口通信发送中断请求
（7）、设置串口通信接收中断请求

串口电源控制寄存器PCON

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信以下功能
（1）、设置串口通信波特率选择
（2）、设置串口通信帧错误检测有效控制

串口数据缓冲寄存器SBUF

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信发送或接收数据

串口辅助寄存器AUXR

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信类型、波特率

串口中断寄存器

作用：用来设置STC12C5A60S2系列1T 8051单片机串口通信中断允许、中断优先级

基于STC12C5A60S2系列1T 8051单片机串口1通信工作模式

串口1通信模式0

串口1通信模式1

串口1通信模式2

串口1通信模式3

串口通信波特率设置

基于STC12C5A60S2系列1T 8051单片机实现串口调试助手软件与单片机相互发送数据的RS485通信功能

串口通信简单介绍

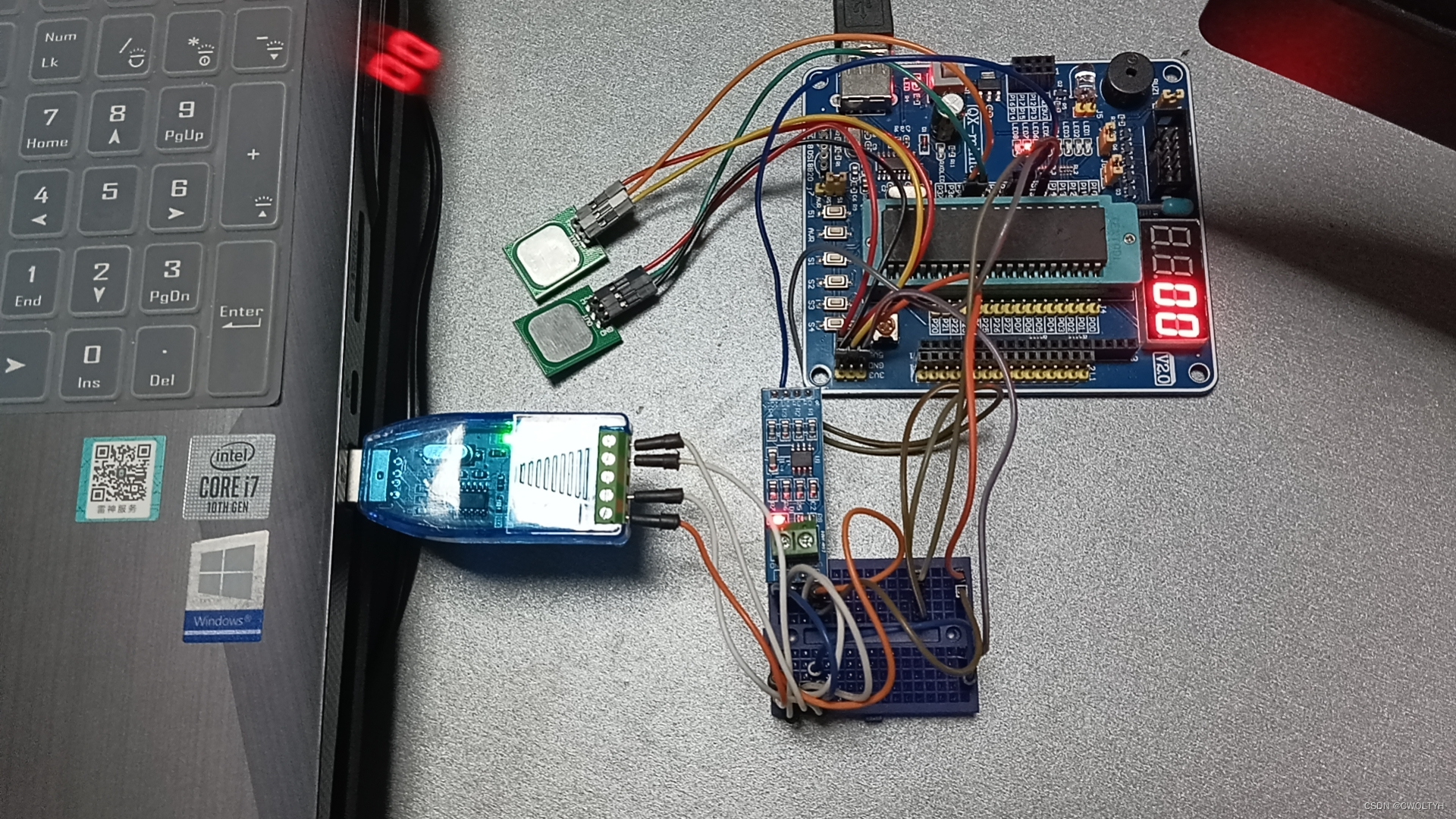

基于STC12C5A60S2系列1T 8051单片机实现串口调试助手软件与单片机相互发送数据的RS485通信功能电路连接及工作原理

USB转RS485 取到A B电平

TTL转RS485 取到A B电平作为逻辑电平

基于STC12C5A60S2系列1T 8051单片机实现串口调试助手软件与单片机相互发送数据的RS485通信功能编程

main.c

#include <stc12c5a60s2.h>
#include "Uart.h"
#include "Timer0.h"
#include "Key.h"
#include "Digitron.h"
#include "stdio.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
sbit LED = P1^7;//声明单片机P1.7端口为LED接口
 void PortModeSet()//端口模式设置函数
{


  P0M1 = 0x00;
  P0M0 = 0x00;
  P1M1 = 0x00;
  P1M0 = 0x00;
  P2M1 = 0x00;
  P2M0 = 0x00;
  P3M1 = 0x00;
  P3M0 = 0x00;
  P4M1 = 0x00;
  P4M0 = 0x00;
 }
 void main()//主函数
{


  PortModeSet();//端口模式设置函数
  Uart1Init();//串行口1工作模式1的8位串行口波特率可变初始化函数 波特率为9600bps 晶振为12MHz
  Timer0Init();//定时器0的16位定时模式1用12分频定时2ms初始化函数 晶振为12MHz
  DigitronBootDisplay();//数码管开机显示函数
  while(1)//主循环
 {


   KeyScanResult();//按键扫描结果函数
   if(ReceiveOverDataFlag == 1)//判断接收完数据标志位变量是否置1 即主单片机串行口数据缓存器已经接收完从单片机发送来的数据
  {


    ReceiveOverDataFlag = 0;//接收完数据标志位变量清0
	LED = 0;//点亮LED灯 表示主单片机成功接收从单片机发送来的数据
//	RS485DIR = 1;//启动RS485发送数据控制
//	KeyPressNumber = ReceiveData;//接收数据变量含有的数值赋给按键按下数值变量 即主单片机串行口数据缓存器接收从单片机发送来的数据赋给按键按下数值变量
//    RS485DIR = 1;//启动RS485发送数据控制
//    ReceiveData = ReceiveData + 1;//接收数据变量累加
//    MasterSendData(ReceiveData);//主单片机发送数据函数 即主单片机给从单片机发送数据
//    RS485DIR = 0;//启动RS485接收数据控制 准备下一次收发数据循环
   }
  }
 }

Uart.c

/*****关于8051系列单片机定时器溢出率、波特率和定时器初值(定时计数初值)之间计算的知识点*****/
/****
一、定时器溢出率计算公式
1、定时器溢出率：定时器每秒溢出的次数
2、定时器溢出率计算公式表
    定时方式           分频方式                      公式
方式1：16位定时器  12分频（即12T 默认值）  Ft=晶振频率/12/(65536-定时器初值)
方式2：8位定时器   12分频（即12T 默认值）  Ft=晶振频率/12/(256-定时器初值)
方式1：16位定时器      1分频（即1T）      Ft=晶振频率/1/(65536-定时器初值)
方式2：8位定时器       1分频（即1T）      Ft=晶振频率/1/(256-定时器初值)
二、波特率计算公式
1、波特率：每秒传输二进制位数的多少
2、波特率计算公式表
    定时方式             分频方式                        公式
方式1：16位定时器T1  12分频（即12T 默认值）  波特率=晶振频率/12/(65536-定时器初值)/4
方式2：8位定时器T1   12分频（即12T 默认值）  波特率=晶振频率/12/(256-定时器初值)*2^SMOD/32
方式1：16位定时器T2  12分频（即12T 默认值）  波特率=晶振频率/12/(65536-定时器初值)/4
方式1：16位定时器T1      1分频（即1T）      波特率=晶振频率/1/(65536-定时器初值)/4
方式2：8位定时器T1       1分频（即1T）      波特率=晶振频率/1/(256-定时器初值)*2^SMOD/32
方式1：16位定时器T2      1分频（即1T）      波特率=晶振频率/1/(65536-定时器初值)/4
三、根据波特率计算定时器初值(定时器定时计数)
    定时方式             分频方式                        公式
方式1：16位定时器T1  12分频（即12T 默认值）  定时器初值(定时计数)=65536-晶振频率/(48*波特率)
方式2：8位定时器T1   12分频（即12T 默认值）  定时器初值(定时计数)=256-晶振频率*2^SMOD/(384*波特率)
方式1：16位定时器T2  12分频（即12T 默认值）  定时器初值(定时计数)=65536-晶振频率/(48*波特率)
方式1：16位定时器T1      1分频（即1T）      定时器初值(定时计数)=65536-晶振频率/(4*波特率)
方式2：8位定时器T1       1分频（即1T）      定时器初值(定时计数)=256-晶振频率*2^SMOD/(32*波特率)
方式1：16位定时器T2      1分频（即1T）      定时器初值(定时计数)=65536-晶振频率/(4*波特率)
*****/
#include "Uart.h"
#include "stdio.h"
#define	uchar unsigned char	//定义无符号字符
#define	uint  unsigned int	//定义无符号整形
bit ReceiveOverDataFlag = 0;//定义接收完数据标志位变量为0
uchar ReceiveData = 0;//定义接收数据变量为0
uint DecomposeDataShiWei,DecomposeDataGeWei;//声明分解数据变量十位 分解数据变量个位
 void Uart1Init()//串行口1工作模式1的8位串行口波特率可变初始化函数 波特率为9600bps 晶振为12MHz
{


  SCON = 0x50;//工作模式1的8位串行口波特率可变
  AUXR &= 0xBF;//定时器时钟12T模式
  AUXR &= 0xFE;//串口1选择定时器1为波特率发生器
  PCON &= 0x7f;//波特率不加倍
  TMOD &= 0x0f;//定时器/计数器工作模式清0
  TMOD |= 0x20;//设定定时器/计数器为定时器 工作模式为8位自动重装定时器1模式2
  TH1 = 0xfd;//设定定时器1高八位初值
  TL1 = 0xfd;//设定定时器1低八位初值
  ET1 = 0;//禁止定时器1中断
