基于STC12C5A60S2系列1T 8051单片机十位ADC转换器转换电压模拟量为模拟量数字量

STC12C5A60S2系列1T 8051单片机管脚图

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

STC12C5A60S2系列1T 8051单片机A/D转换器介绍

STC12C5A60S2系列1T 8051单片机A/D转换器的结构

基于STC12C5A60S2系列1T 8051单片机A/D转换器的特殊功能寄存器列表

基于STC12C5A60S2系列1T 8051单片机A/D转换器用到的特殊功能寄存器

STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR

STC12C5A60S2系列1T 8051单片机辅助寄存器AUXR1

A/D转换器P1口模拟功能控制寄存器P1ASF

作用：用来设置STC12C5A60S2系列1T 8051单片机A/D转换器模拟输入通道

A/D转换器控制寄存器ADC_CONTR

作用：用来设置STC12C5A60S2系列1T 8051单片机A/D转换器以下功能
（1）、设置A/D转换器电源
（2）、设置A/D转换器转换速度
（3）、设置A/D转换器转换结束标志位
（4）、设置A/D转换器转换启动
（5）、设置A/D转换器模拟输入通道

A/D转换器控制寄存器ADC_RES ADC_RESL

作用：用来设置STC12C5A60S2系列1T 8051单片机A/D转换器保存转换的结果

A/D转换器中断寄存器

作用：用来设置STC12C5A60S2系列1T 8051单片机A/D转换器中断

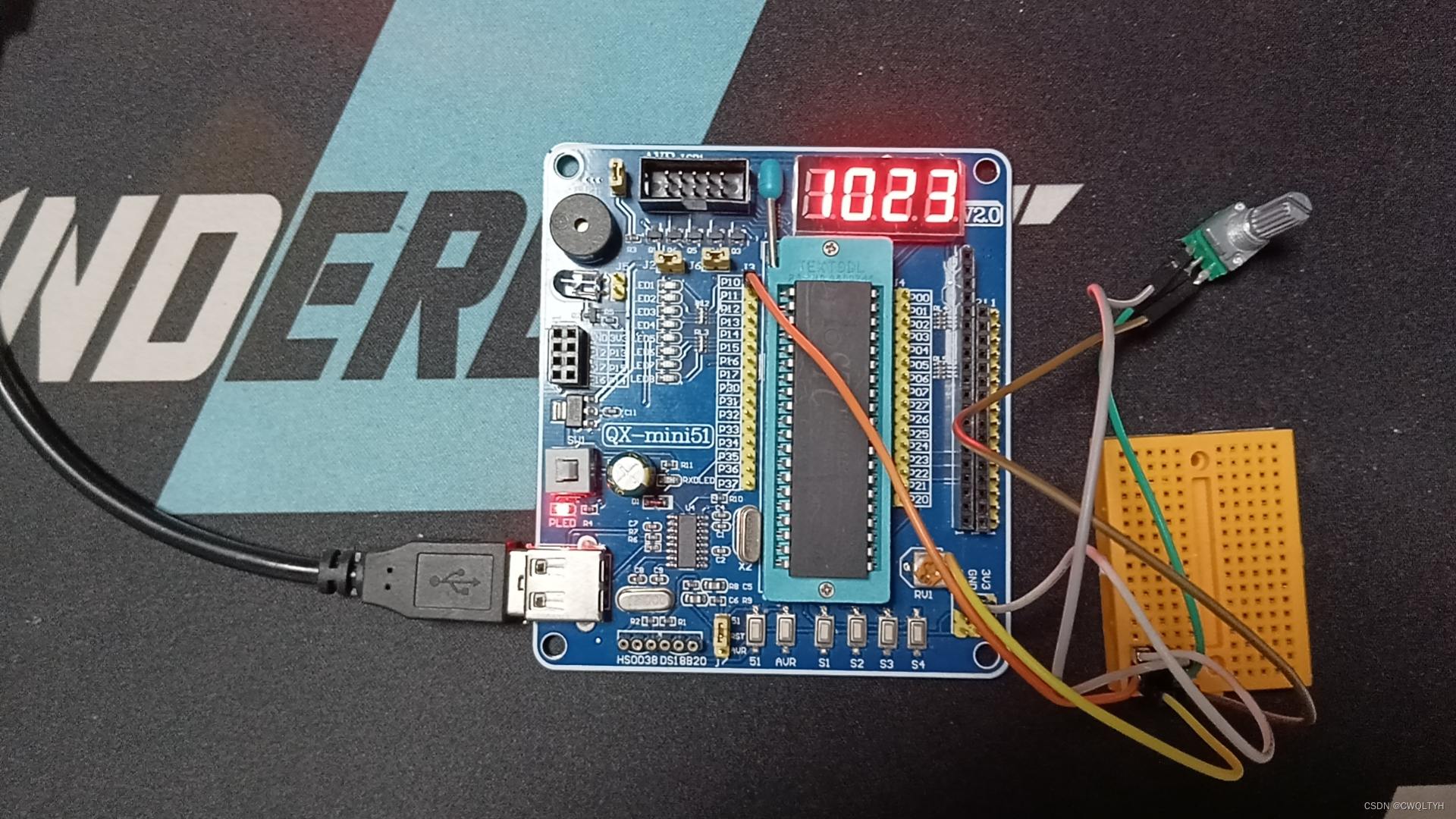

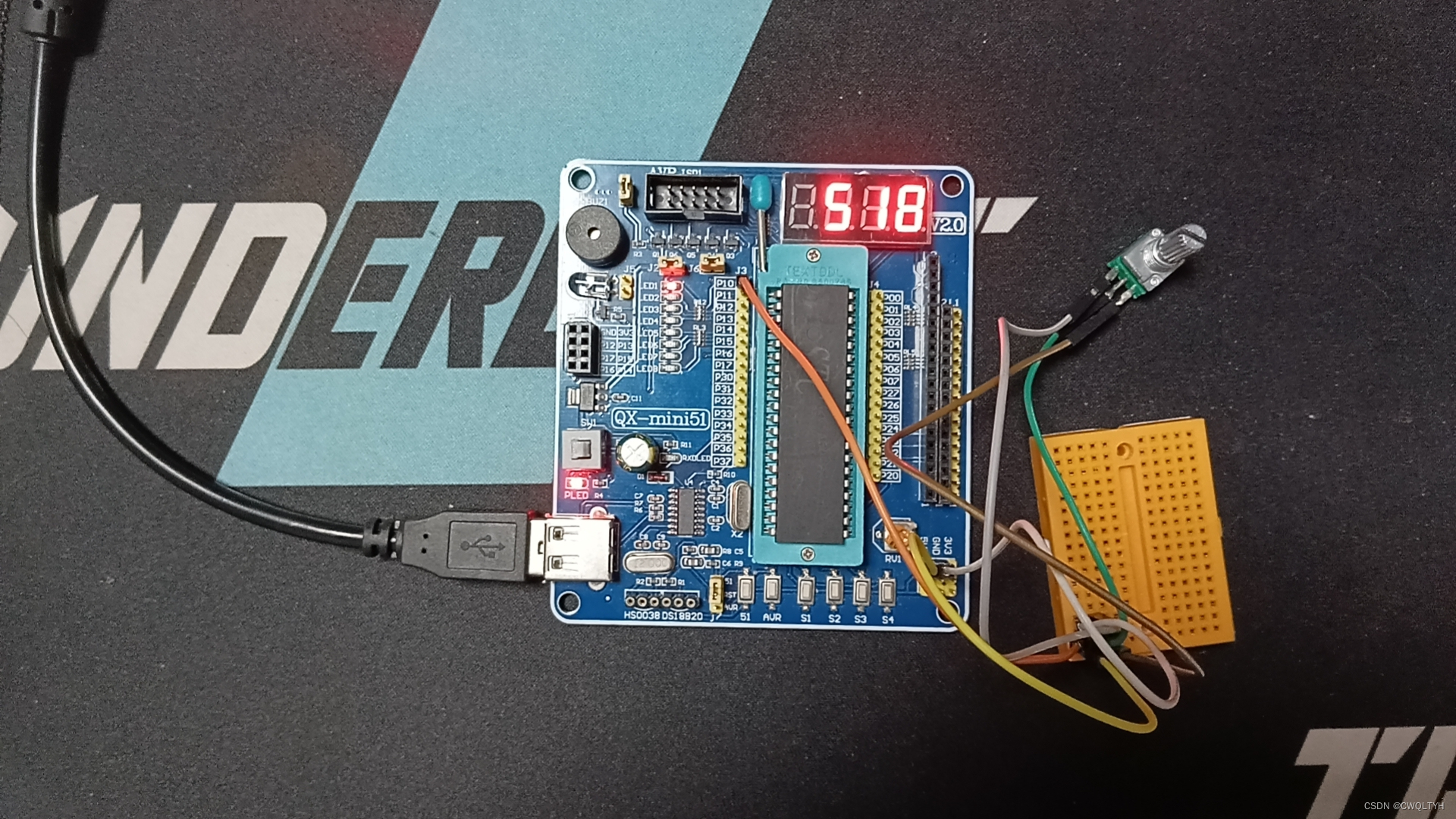

基于STC12C5A60S2系列1T 8051单片机十位ADC转换器转换电压模拟量为模拟量数字量

main.c

#include "STC12C5A60S2.h"
#include "Timer0.h"
//#include "Timer1.h"
//#include "Key.h"
#include "Digitron.h"
//#include "ADC0832.h"
#include "STC12ADC.h"
#include "STC12ADCAnalogFliterMiddle.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
//#define SinglechipVoltage 5.000//自定义单片机电压为5V
uint STC12ADCAnalogDataResult = 0;//定义STC12ADC转换器模拟量数字结果变量为0 即模拟量转十进制数变量
//float InputVoltage = 0.000;//声明外部输入电压变量
//uchar AnalogSamplingCount = 0;//定义模拟采样计数变量为0
//uint OutPutVoltage = 0;//定义输出电压变量为0
//uint AnalogFilterVoltage = 0;//定义模拟滤波电压变量为0
//uint AnalogFilterOutPutVoltage = 0;//定义模拟滤波后输出电压变量为0

  void main(void)//主函数
{


   Timer0Init();//定时器0初始化函数
   STC12ADCInit();//STC12ADC转换器初始化函数
//   Timer1Init();//定时器1初始化函数
//	 ADC0832Init();//ADC0832初始化函数
   DigitronBootDisplay();//数码管开机显示函数
   while(1)//主循环
 {


//	  AnalogDataResult = ADC0832Change();//ADC0832转化函数转化的模拟量十进制数赋给模拟量数字结果变量 即模拟量转十进制数变量
//    OutPutVoltage = (AnalogDataResult * 1.0 * 5 / 255) * 1000;//输出电压计算公式 5是基准电压5V 255是模数芯片ADC0832内部八位模拟转换寄存器储存的最大数值 为啥乘以1000？ 由于输出电压是用四位数码管来显示 需要乘以1000来把输出电压变成四位数在四位数码管上分解显示出来
//    DigitronDisplayDataSplit();//数码管显示数据分解函数
   STC12ADCAnalogDataResult = STC12ADCAnalogFliterMiddle();//STC12ADC转换器模拟量中位值滤波算法函数（采样101次 冒泡排序 取中间值 采样次数Sample可以按照需求改动 Sample值需为奇数）返回值赋给STC12ADC转换器模拟量数字结果变量
//	STC12ADCAnalogDataResult = STC12ADCAnalogChangeResult(0);//STC12ADC转换器通道0模拟量转化结果赋给STC12ADC转换器模拟量数字结果变量
//    InputVoltage = SinglechipVoltage * STC12ADCAnalogDataResult / 255;//计算输入电压公式：输入电压 / 基准电压 = STC12ADC转换器模拟量转化结果（即模拟量转十进制数变量）/ 255份
//    DigitronDisplayData();//数码管显示数据函数
//    KeyScan();//按键扫描函数 该函数放在定时器定时2ms的中断函数中扫描
//	  KeyScanResult();//按键扫描结果函数
//    AnalogFilterVoltage = AnalogFilterVoltage + OutPutVoltage;//模拟滤波电压变量
//    AnalogSamplingCount++;//模拟采样计数变量自加1
//    if(AnalogSamplingCount >= 8)//模拟采样计数变量计8次
//  {


//     AnalogFilterOutPutVoltage = AnalogFilterVoltage >> 3;//模拟滤波电压变量右移三位 表示模拟滤波电压变量除以8取平均滤波后的输出电压
//     AnalogSamplingCount = 0;//模拟采样计数变量清0
//     AnalogFilterVoltage = 0;//模拟滤波电压变量清0
//    }
   }
  }

STC12ADCAnalogFliterMiddle.c

#include "STC12ADCAnalogFliterMiddle.h"
//#include "ADC0832.h"
#include "STC12ADC.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
#define Sample 101//采样次数
 void delayms(uint ms)//
{


  uint msi,msj;//
  for(msi = 0;msi < ms;msi++)//
   for(msj = 0;msj < 120;msj++);//
 }
// uchar FliterRange()//模拟量限幅滤波算法
//{


//	uchar NewValue;
//	NewValue = ADC0832Change();//ADC0832转化函数 还没转化成数字量
//	if((NewValue - Value > 10) || (Value - NewValue > 10))
//  return Value;
//	return NewValue;
// }
 uint STC12ADCAnalogFliterMiddle()//STC12ADC转换器模拟量中位值滤波算法函数（采样101次 冒泡排序 取中间值 采样次数Sample可以按照需求改动 Sample值需为奇数）
{


  xdata uint ValueBuf[Sample];//xdata指外部数据存储区 地址范围从0x0000到0xFFFF 最大可扩展至64KB 访问速度较慢 因为需要通过特殊功能寄存器DPTR进行间接寻址 扩展外部数据存储区 存储大量数据或不适合放在内部RAM中的全局变量 data指内部数据存储区 地址范围通常为0x00到0x7F 即低128字节 访问速度最快 因为它可以直接通过寄存器实现读写操作 用于存放局部变量和小的全局变量 或者频繁用到或对运算速度要求很高的变量
  uint Count,i,j,Temp;//
  for(Count = 0;Count < Sample;Count++)//连续采样101次
 {


   ValueBuf[Count] = STC12ADCAnalogChangeResult(0);//STC12ADC转换器模拟量转化结果函数
   delayms(20);//
  }
  for(j = 0;j < Sample-1;j++)//冒泡法排序
 {


   for(i = 0;i < Sample-1-j;i++)//
  {


	if(ValueBuf[i] > ValueBuf[i+1])//
   {


	 Temp = ValueBuf[i];
