gt;###
DETR模型
训练结果
可视化方法
DETR（DEtection TRansformer）的
训练结果
可视化主要包含以下几个层面：
#### 1. **
训练指标
可视化**
使用日志工具记录并
可视化训练过程中的关键指标：
- **损失曲线**：分类损失、边界框损失、GIoU损失等
- **评估指标**：mAP（平均精度）、召回率等
- **学习率变化曲线**
```
python
# 使用TensorBoard记录日志
from torch.utils.tensorboard import SummaryWriter
writer = SummaryWriter('logs/')
for epoch in range(epochs):
#
训练过程...
writer.add_scalar('Loss/train', train_loss, epoch)
writer.add_scalar('mAP/val', val_map, epoch)
```
启动
可视化：
```bash
tensorboard --logdir=logs
```

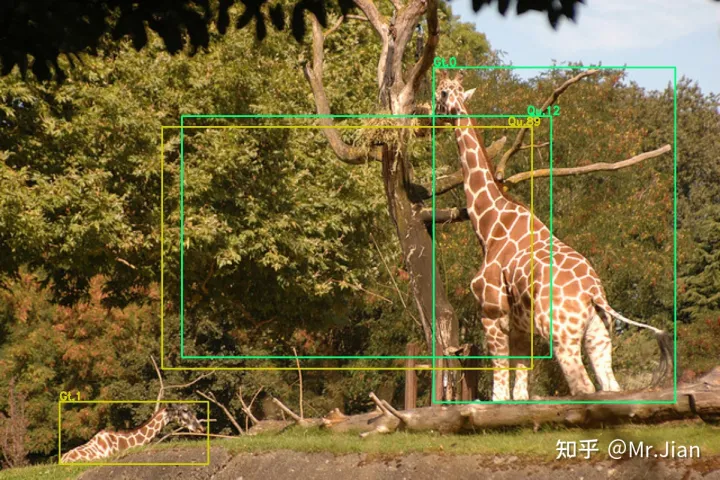

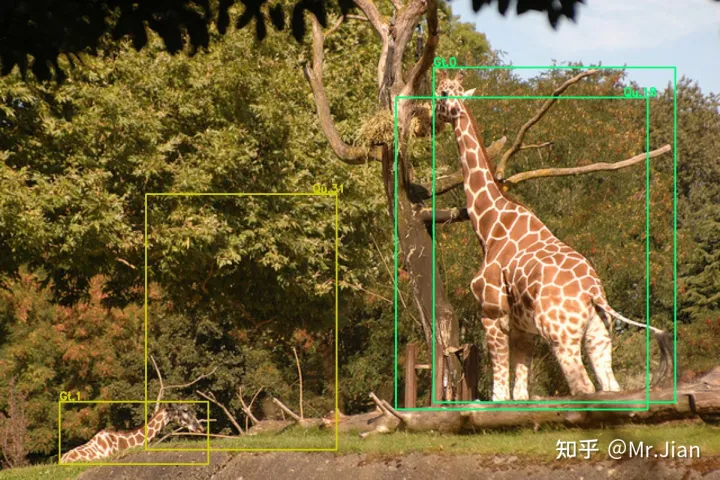

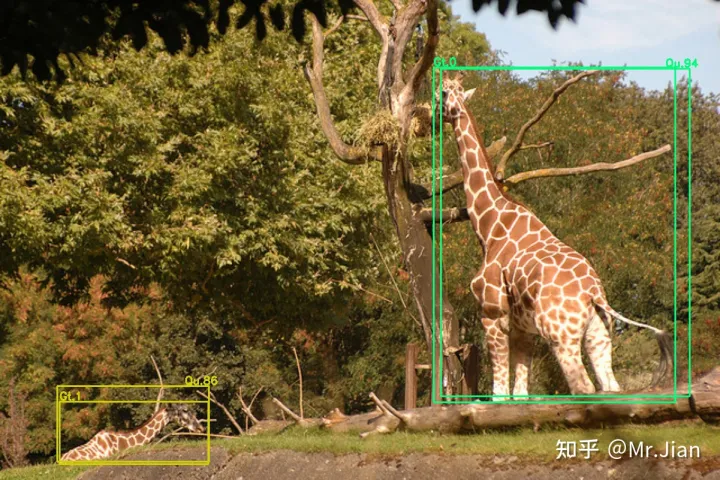

#### 2. **预测结果
可视化**
对验证集图像进行预测并
可视化检测结果：
```
python
import matplotlib.pyplot as plt
from
detr.util.plot_utils import plot_results
def visualize_predictions(model, image_path):
# 预处理图像
transform = T.Compose([
T.Resize(800),
T.ToTensor(),
T.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
])
img = Image.open(image_path).convert("RGB")
img_tensor = transform(img).unsqueeze(0)
# 模型预测
with torch.no_grad():
outputs = model(img_tensor)
#
可视化预测结果
plt.figure(figsize=(16,10))
plt.imshow(img)
ax = plt.gca()
plot_results(ax, img, outputs['pred_boxes'][0], outputs['pred_logits'][0])
plt.axis('off')
plt.savefig('predictions.jpg')
```
#### 3. **注意力图
可视化**
可视化Transformer解码器的注意力权重：
```
python
# 使用官方提供的注意力
可视化工具
from
detr.models.matcher import HungarianMatcher
from
detr.util.misc import nested_tensor_from_tensor_list
# 获取注意力权重
attentions = model(images, return_attn=True)['attentions']
#
可视化特定解码器层的注意力
plt.imshow(attentions[5][0, 3].cpu()) # 第6层第4个头
plt.colorbar()
```
#### 4. **模型结构
可视化**
使用工具
可视化模型架构：
- Netron（https://github.com/lutzroeder/netron）
- PyTorchViz（`torchviz`库）
```
python
from torchviz import make_dot
# 生成计算图
x = torch.randn(1, 3, 800, 800)
outputs = model(x)
make_dot(outputs, params=dict(model.named_parameters())).render("
detr_arch")
```
#### 5. **部署
可视化工具**
- **Detectron2**：集成
DETR的
可视化接口
- **FiftyOne**：交互式数据集和结果
可视化
```
python
import fiftyone as fo
# 创建
可视化会话
dataset = fo.Dataset("validation")
session = fo.launch_app(dataset)
session.view = fo.load_validation_predictions(model)
```
#### 关键注意事项
1.
可视化前需对模型输出进行后处理（使用`postprocess`方法）
2. 边界框需从$[cx, cy, w, h]$格式转换为$[x_min, y_min, x_max, y_max]$
3. 注意力图
可视化需注意归一化处理
4. 目标查询（object queries）的
可视化可揭示解码器工作机理[^1]
[^1]: 参考
DETR官方仓库
可视化示例：https://github.com/facebookresearch/
detr/blob/main/notebooks/
DETR_predictions_visualization.ipynb
